2014 OPEL MOVANO_B Betriebsanleitung (in German)

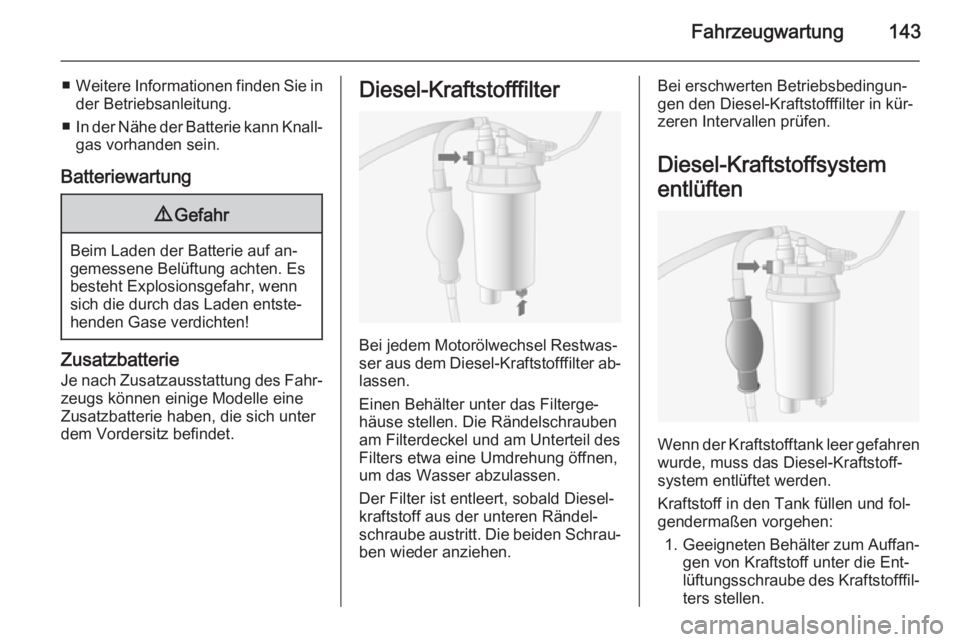

Fahrzeugwartung143
■Weitere Informationen finden Sie in
der Betriebsanleitung.
■ In der Nähe der Batterie kann Knall‐
gas vorhanden sein.
Batteriewartung9 Gefahr
Beim Laden der Batterie auf an‐
gemessene Belüftung achten. Es
besteht Explosionsgefahr, wenn
sich die durch das Laden entste‐
henden Gase verdichten!
Zusatzbatterie
Je nach Zusatzausstattung des Fahr‐ zeugs können einige Modelle eine
Zusatzbatterie haben, die sich unter
dem Vordersitz befindet.
Diesel-Kraftstofffilter
Bei jedem Motorölwechsel Restwas‐
ser aus dem Diesel-Kraftstofffilter ab‐ lassen.
Einen Behälter unter das Filterge‐
häuse stellen. Die Rändelschrauben
am Filterdeckel und am Unterteil des
Filters etwa eine Umdrehung öffnen,
um das Wasser abzulassen.
Der Filter ist entleert, sobald Diesel‐
kraftstoff aus der unteren Rändel‐
schraube austritt. Die beiden Schrau‐ ben wieder anziehen.
Bei erschwerten Betriebsbedingun‐
gen den Diesel-Kraftstofffilter in kür‐
zeren Intervallen prüfen.
Diesel-Kraftstoffsystem
entlüften
Wenn der Kraftstofftank leer gefahren wurde, muss das Diesel-Kraftstoff‐
system entlüftet werden.
Kraftstoff in den Tank füllen und fol‐
gendermaßen vorgehen:
1. Geeigneten Behälter zum Auffan‐
gen von Kraftstoff unter die Ent‐
lüftungsschraube des Kraftstofffil‐ ters stellen.

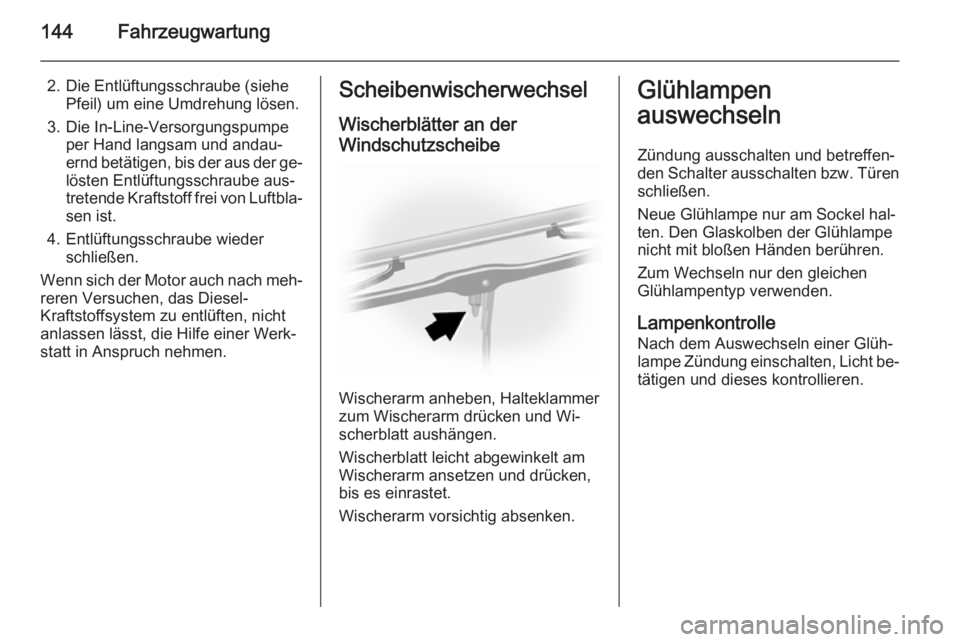

144Fahrzeugwartung
2. Die Entlüftungsschraube (siehePfeil) um eine Umdrehung lösen.
3. Die In-Line-Versorgungspumpe per Hand langsam und andau‐
ernd betätigen, bis der aus der ge‐
lösten Entlüftungsschraube aus‐
tretende Kraftstoff frei von Luftbla‐
sen ist.
4. Entlüftungsschraube wieder schließen.
Wenn sich der Motor auch nach meh‐ reren Versuchen, das Diesel-
Kraftstoffsystem zu entlüften, nicht anlassen lässt, die Hilfe einer Werk‐
statt in Anspruch nehmen.Scheibenwischerwechsel
Wischerblätter an der Windschutzscheibe
Wischerarm anheben, Halteklammer
zum Wischerarm drücken und Wi‐
scherblatt aushängen.
Wischerblatt leicht abgewinkelt am Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.
Glühlampen
auswechseln
Zündung ausschalten und betreffen‐
den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel hal‐
ten. Den Glaskolben der Glühlampe
nicht mit bloßen Händen berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Lampenkontrolle
Nach dem Auswechseln einer Glüh‐ lampe Zündung einschalten, Licht be‐
tätigen und dieses kontrollieren.

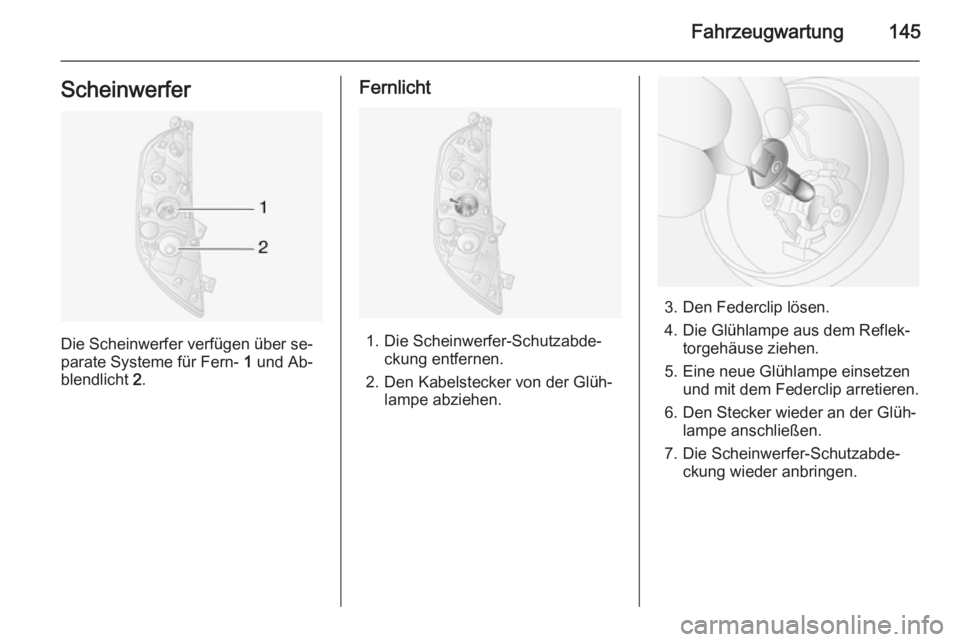

Fahrzeugwartung145Scheinwerfer
Die Scheinwerfer verfügen über se‐
parate Systeme für Fern- 1 und Ab‐
blendlicht 2.
Fernlicht
1. Die Scheinwerfer-Schutzabde‐
ckung entfernen.
2. Den Kabelstecker von der Glüh‐ lampe abziehen.
3. Den Federclip lösen.
4. Die Glühlampe aus dem Reflek‐ torgehäuse ziehen.
5. Eine neue Glühlampe einsetzen und mit dem Federclip arretieren.
6. Den Stecker wieder an der Glüh‐ lampe anschließen.
7. Die Scheinwerfer-Schutzabde‐ ckung wieder anbringen.

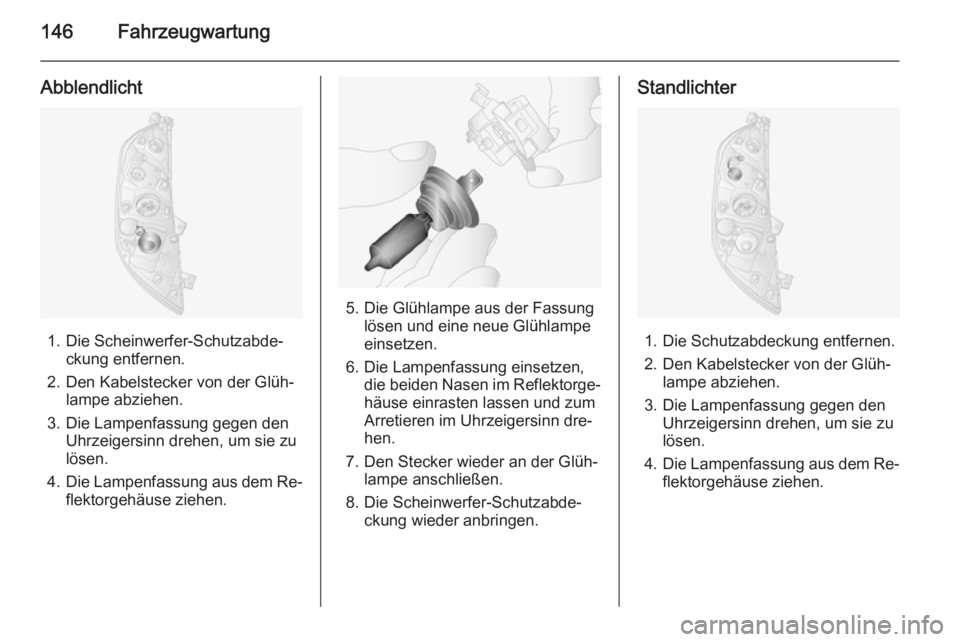

146Fahrzeugwartung
Abblendlicht
1. Die Scheinwerfer-Schutzabde‐ckung entfernen.
2. Den Kabelstecker von der Glüh‐ lampe abziehen.
3. Die Lampenfassung gegen den Uhrzeigersinn drehen, um sie zu
lösen.
4. Die Lampenfassung aus dem Re‐
flektorgehäuse ziehen.
5. Die Glühlampe aus der Fassung lösen und eine neue Glühlampe
einsetzen.
6. Die Lampenfassung einsetzen, die beiden Nasen im Reflektorge‐
häuse einrasten lassen und zum
Arretieren im Uhrzeigersinn dre‐
hen.
7. Den Stecker wieder an der Glüh‐ lampe anschließen.
8. Die Scheinwerfer-Schutzabde‐ ckung wieder anbringen.
Standlichter
1. Die Schutzabdeckung entfernen.
2. Den Kabelstecker von der Glüh‐ lampe abziehen.
3. Die Lampenfassung gegen den Uhrzeigersinn drehen, um sie zu
lösen.
4. Die Lampenfassung aus dem Re‐
flektorgehäuse ziehen.

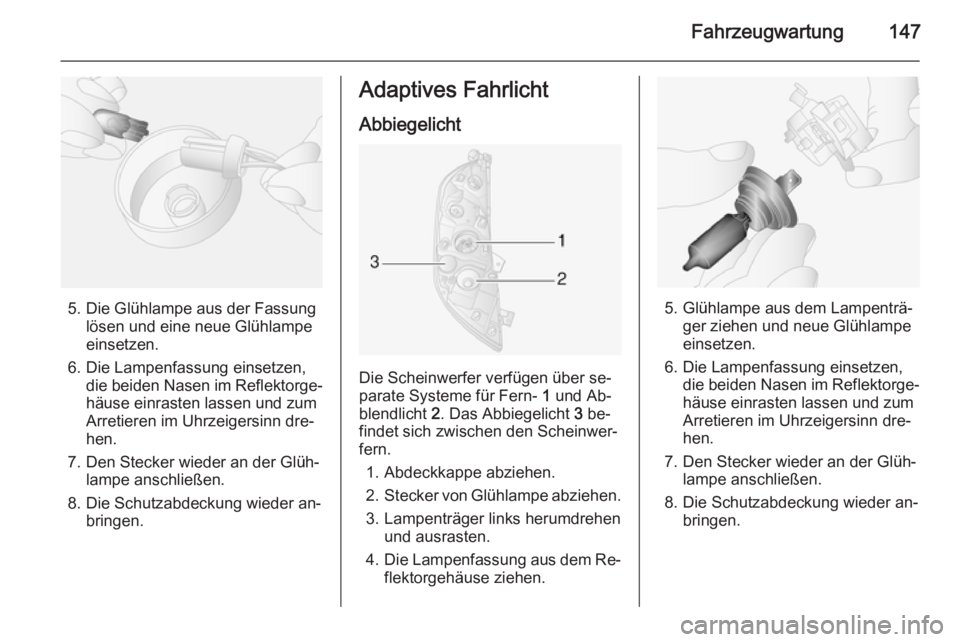

Fahrzeugwartung147
5. Die Glühlampe aus der Fassunglösen und eine neue Glühlampe
einsetzen.
6. Die Lampenfassung einsetzen, die beiden Nasen im Reflektorge‐
häuse einrasten lassen und zum
Arretieren im Uhrzeigersinn dre‐
hen.
7. Den Stecker wieder an der Glüh‐ lampe anschließen.
8. Die Schutzabdeckung wieder an‐ bringen.
Adaptives Fahrlicht
Abbiegelicht
Die Scheinwerfer verfügen über se‐
parate Systeme für Fern- 1 und Ab‐
blendlicht 2. Das Abbiegelicht 3 be‐
findet sich zwischen den Scheinwer‐
fern.
1. Abdeckkappe abziehen.
2. Stecker von Glühlampe abziehen.
3. Lampenträger links herumdrehen und ausrasten.
4. Die Lampenfassung aus dem Re‐
flektorgehäuse ziehen.
5. Glühlampe aus dem Lampenträ‐ ger ziehen und neue Glühlampe
einsetzen.
6. Die Lampenfassung einsetzen, die beiden Nasen im Reflektorge‐häuse einrasten lassen und zum
Arretieren im Uhrzeigersinn dre‐
hen.
7. Den Stecker wieder an der Glüh‐ lampe anschließen.
8. Die Schutzabdeckung wieder an‐ bringen.

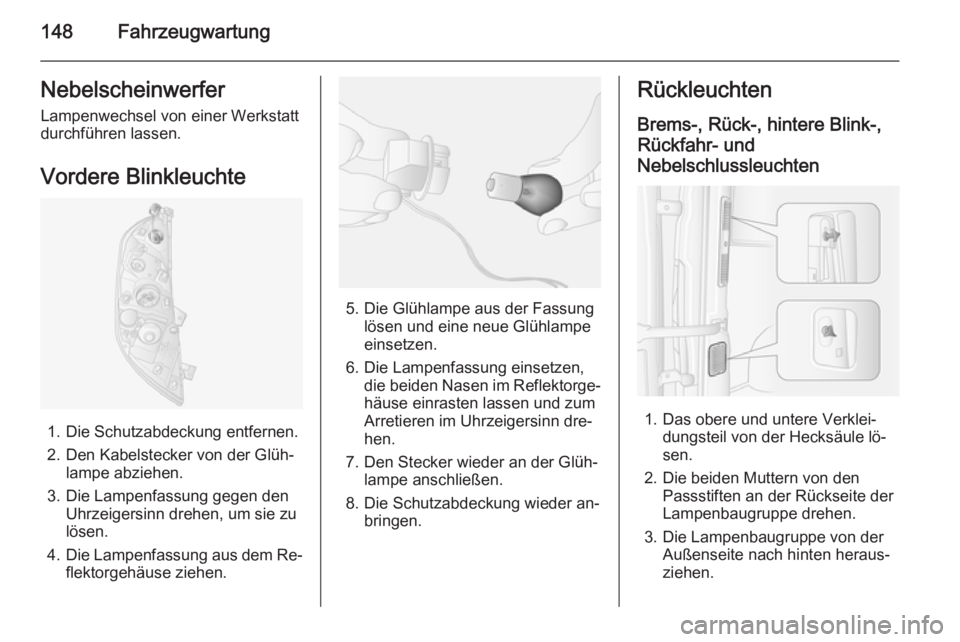

148FahrzeugwartungNebelscheinwerfer
Lampenwechsel von einer Werkstatt
durchführen lassen.
Vordere Blinkleuchte
1. Die Schutzabdeckung entfernen.
2. Den Kabelstecker von der Glüh‐ lampe abziehen.
3. Die Lampenfassung gegen den Uhrzeigersinn drehen, um sie zu
lösen.
4. Die Lampenfassung aus dem Re‐
flektorgehäuse ziehen.
5. Die Glühlampe aus der Fassung lösen und eine neue Glühlampe
einsetzen.
6. Die Lampenfassung einsetzen, die beiden Nasen im Reflektorge‐
häuse einrasten lassen und zum
Arretieren im Uhrzeigersinn dre‐
hen.
7. Den Stecker wieder an der Glüh‐ lampe anschließen.
8. Die Schutzabdeckung wieder an‐ bringen.
Rückleuchten
Brems-, Rück-, hintere Blink-,
Rückfahr- und
Nebelschlussleuchten
1. Das obere und untere Verklei‐ dungsteil von der Hecksäule lö‐
sen.
2. Die beiden Muttern von den Passstiften an der Rückseite der
Lampenbaugruppe drehen.
3. Die Lampenbaugruppe von der Außenseite nach hinten heraus‐
ziehen.

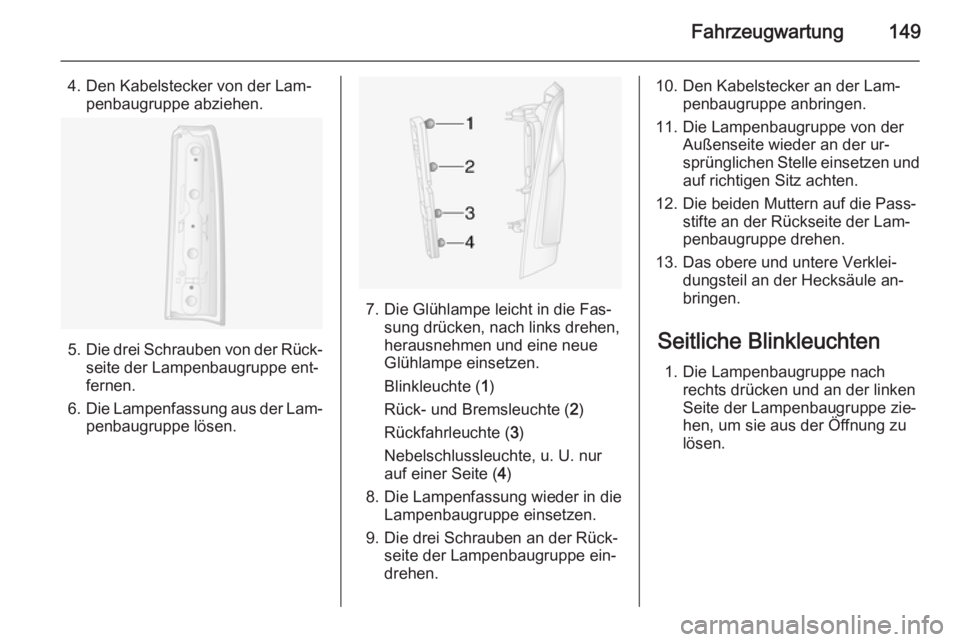

Fahrzeugwartung149
4. Den Kabelstecker von der Lam‐penbaugruppe abziehen.
5. Die drei Schrauben von der Rück‐
seite der Lampenbaugruppe ent‐fernen.
6. Die Lampenfassung aus der Lam‐
penbaugruppe lösen.
7. Die Glühlampe leicht in die Fas‐ sung drücken, nach links drehen,
herausnehmen und eine neue
Glühlampe einsetzen.
Blinkleuchte ( 1)
Rück- und Bremsleuchte ( 2)
Rückfahrleuchte ( 3)
Nebelschlussleuchte, u. U. nur
auf einer Seite ( 4)
8. Die Lampenfassung wieder in die Lampenbaugruppe einsetzen.
9. Die drei Schrauben an der Rück‐ seite der Lampenbaugruppe ein‐
drehen.
10. Den Kabelstecker an der Lam‐ penbaugruppe anbringen.
11. Die Lampenbaugruppe von der Außenseite wieder an der ur‐
sprünglichen Stelle einsetzen und
auf richtigen Sitz achten.
12. Die beiden Muttern auf die Pass‐ stifte an der Rückseite der Lam‐
penbaugruppe drehen.
13. Das obere und untere Verklei‐ dungsteil an der Hecksäule an‐
bringen.
Seitliche Blinkleuchten 1. Die Lampenbaugruppe nach rechts drücken und an der linken
Seite der Lampenbaugruppe zie‐
hen, um sie aus der Öffnung zu
lösen.

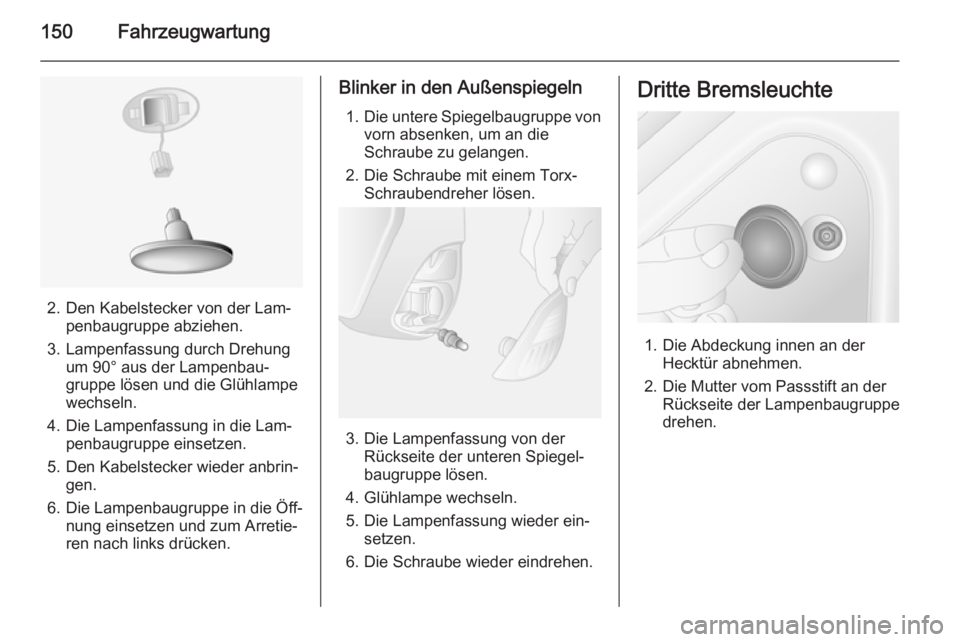

150Fahrzeugwartung
2. Den Kabelstecker von der Lam‐penbaugruppe abziehen.
3. Lampenfassung durch Drehung um 90° aus der Lampenbau‐
gruppe lösen und die Glühlampe
wechseln.
4. Die Lampenfassung in die Lam‐ penbaugruppe einsetzen.
5. Den Kabelstecker wieder anbrin‐ gen.
6. Die Lampenbaugruppe in die Öff‐ nung einsetzen und zum Arretie‐ren nach links drücken.
Blinker in den Außenspiegeln
1. Die untere Spiegelbaugruppe von
vorn absenken, um an dieSchraube zu gelangen.
2. Die Schraube mit einem Torx- Schraubendreher lösen.
3. Die Lampenfassung von der Rückseite der unteren Spiegel‐
baugruppe lösen.
4. Glühlampe wechseln.
5. Die Lampenfassung wieder ein‐ setzen.
6. Die Schraube wieder eindrehen.
Dritte Bremsleuchte
1. Die Abdeckung innen an der Hecktür abnehmen.
2. Die Mutter vom Passstift an der Rückseite der Lampenbaugruppe
drehen.
