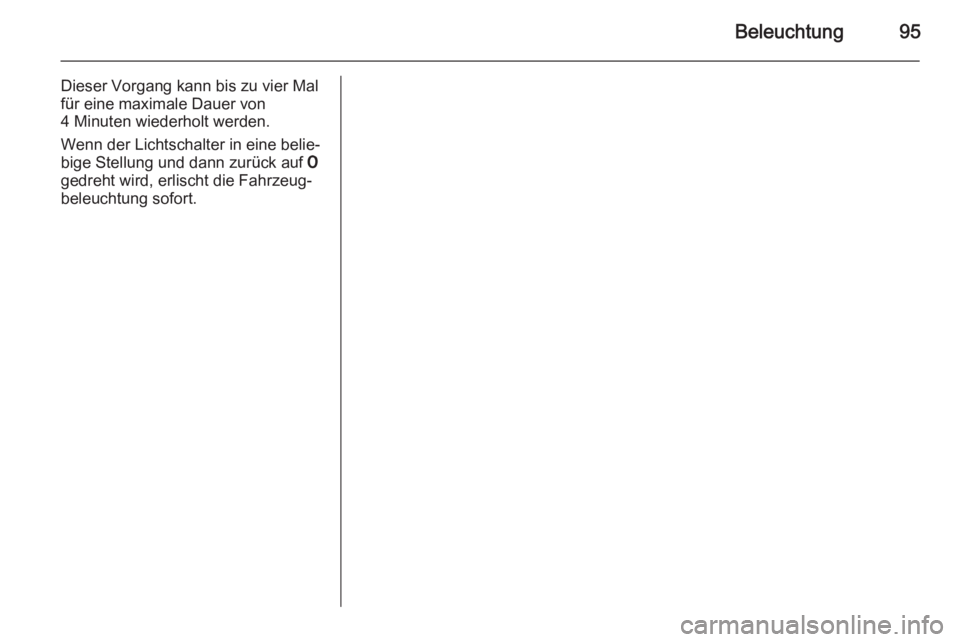

Beleuchtung95
Dieser Vorgang kann bis zu vier Mal
für eine maximale Dauer von
4 Minuten wiederholt werden.
Wenn der Lichtschalter in eine belie‐
bige Stellung und dann zurück auf 7
gedreht wird, erlischt die Fahrzeug‐ beleuchtung sofort.

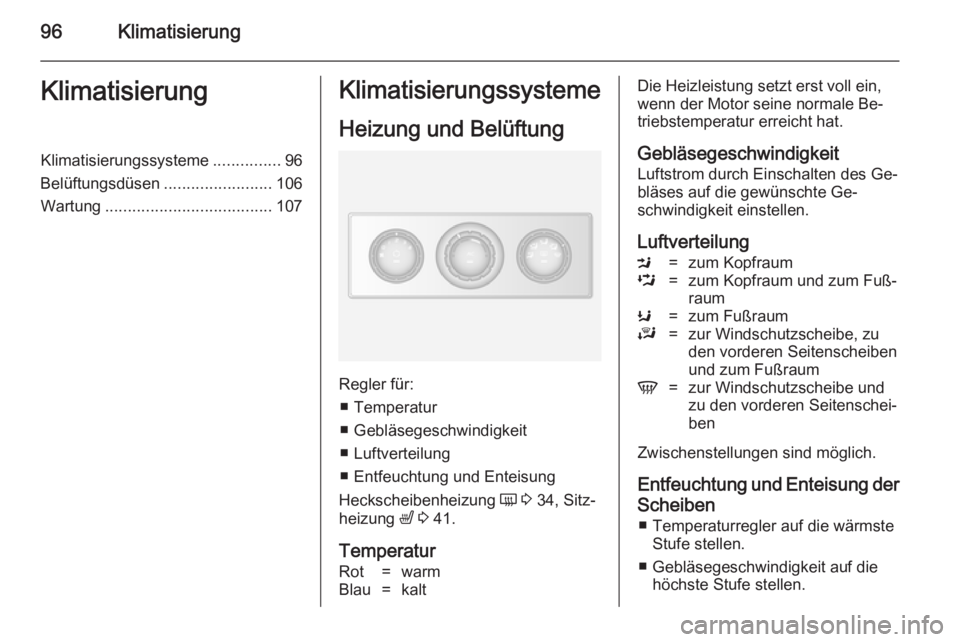

96KlimatisierungKlimatisierungKlimatisierungssysteme...............96
Belüftungsdüsen ........................106
Wartung ..................................... 107Klimatisierungssysteme
Heizung und Belüftung
Regler für: ■ Temperatur
■ Gebläsegeschwindigkeit
■ Luftverteilung
■ Entfeuchtung und Enteisung
Heckscheibenheizung Ü 3 34, Sitz‐
heizung ß 3 41.
Temperatur
Rot=warmBlau=kaltDie Heizleistung setzt erst voll ein,
wenn der Motor seine normale Be‐
triebstemperatur erreicht hat.
Gebläsegeschwindigkeit
Luftstrom durch Einschalten des Ge‐
bläses auf die gewünschte Ge‐
schwindigkeit einstellen.
LuftverteilungM=zum KopfraumL=zum Kopfraum und zum Fuß‐
raumK=zum FußraumJ=zur Windschutzscheibe, zu
den vorderen Seitenscheiben
und zum FußraumV=zur Windschutzscheibe und
zu den vorderen Seitenschei‐
ben
Zwischenstellungen sind möglich.
Entfeuchtung und Enteisung der
Scheiben ■ Temperaturregler auf die wärmste Stufe stellen.
■ Gebläsegeschwindigkeit auf die höchste Stufe stellen.

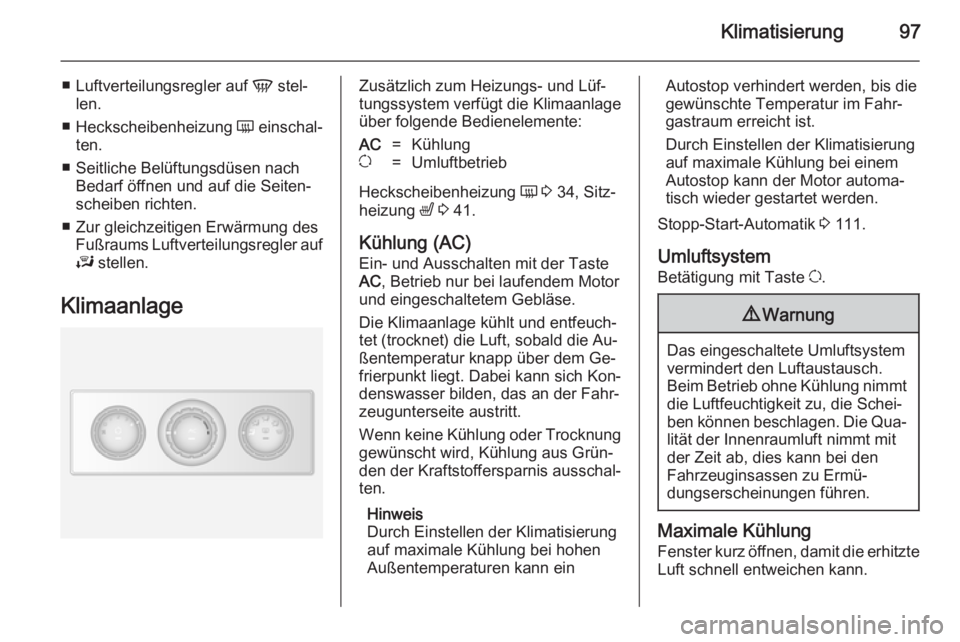

Klimatisierung97
■Luftverteilungsregler auf V stel‐
len.
■ Heckscheibenheizung Ü einschal‐
ten.
■ Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
■ Zur gleichzeitigen Erwärmung des Fußraums Luftverteilungsregler auf
J stellen.
KlimaanlageZusätzlich zum Heizungs- und Lüf‐
tungssystem verfügt die Klimaanlage
über folgende Bedienelemente:AC=Kühlungu=Umluftbetrieb
Heckscheibenheizung Ü 3 34, Sitz‐
heizung ß 3 41.
Kühlung (AC) Ein- und Ausschalten mit der Taste
AC , Betrieb nur bei laufendem Motor
und eingeschaltetem Gebläse.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet) die Luft, sobald die Au‐
ßentemperatur knapp über dem Ge‐
frierpunkt liegt. Dabei kann sich Kon‐
denswasser bilden, das an der Fahr‐
zeugunterseite austritt.
Wenn keine Kühlung oder Trocknung
gewünscht wird, Kühlung aus Grün‐
den der Kraftstoffersparnis ausschal‐
ten.
Hinweis
Durch Einstellen der Klimatisierung
auf maximale Kühlung bei hohen
Außentemperaturen kann ein
Autostop verhindert werden, bis die
gewünschte Temperatur im Fahr‐
gastraum erreicht ist.
Durch Einstellen der Klimatisierung
auf maximale Kühlung bei einem
Autostop kann der Motor automa‐
tisch wieder gestartet werden.
Stopp-Start-Automatik 3 111.
Umluftsystem
Betätigung mit Taste u.9 Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können beschlagen. Die Qua‐
lität der Innenraumluft nimmt mit
der Zeit ab, dies kann bei den
Fahrzeuginsassen zu Ermü‐
dungserscheinungen führen.
Maximale Kühlung
Fenster kurz öffnen, damit die erhitzte Luft schnell entweichen kann.

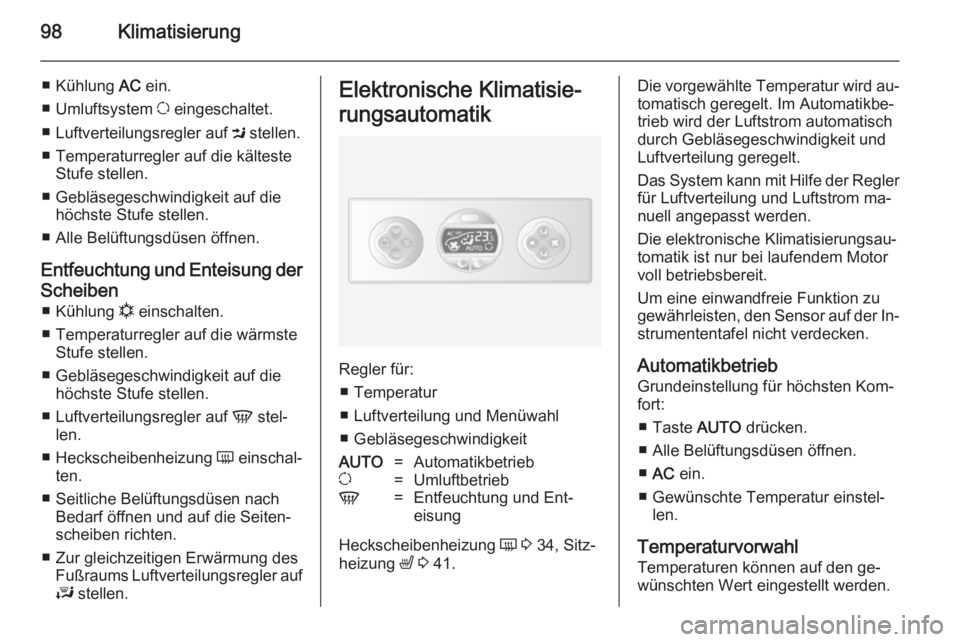

98Klimatisierung
■ Kühlung AC ein.
■ Umluftsystem u eingeschaltet.
■ Luftverteilungsregler auf M stellen.
■ Temperaturregler auf die kälteste Stufe stellen.
■ Gebläsegeschwindigkeit auf die höchste Stufe stellen.
■ Alle Belüftungsdüsen öffnen.
Entfeuchtung und Enteisung der
Scheiben ■ Kühlung n einschalten.
■ Temperaturregler auf die wärmste Stufe stellen.
■ Gebläsegeschwindigkeit auf die höchste Stufe stellen.
■ Luftverteilungsregler auf V stel‐
len.
■ Heckscheibenheizung Ü einschal‐
ten.
■ Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
■ Zur gleichzeitigen Erwärmung des Fußraums Luftverteilungsregler auf
J stellen.Elektronische Klimatisie‐
rungsautomatik
Regler für: ■ Temperatur
■ Luftverteilung und Menüwahl
■ Gebläsegeschwindigkeit
AUTO=Automatikbetriebu=UmluftbetriebV=Entfeuchtung und Ent‐
eisung
Heckscheibenheizung Ü 3 34, Sitz‐
heizung ß 3 41.
Die vorgewählte Temperatur wird au‐
tomatisch geregelt. Im Automatikbe‐
trieb wird der Luftstrom automatisch durch Gebläsegeschwindigkeit und
Luftverteilung geregelt.
Das System kann mit Hilfe der Regler für Luftverteilung und Luftstrom ma‐
nuell angepasst werden.
Die elektronische Klimatisierungsau‐
tomatik ist nur bei laufendem Motor
voll betriebsbereit.
Um eine einwandfreie Funktion zu
gewährleisten, den Sensor auf der In‐ strumententafel nicht verdecken.
Automatikbetrieb Grundeinstellung für höchsten Kom‐
fort:
■ Taste AUTO drücken.
■ Alle Belüftungsdüsen öffnen. ■ AC ein.
■ Gewünschte Temperatur einstel‐ len.
Temperaturvorwahl
Temperaturen können auf den ge‐
wünschten Wert eingestellt werden.

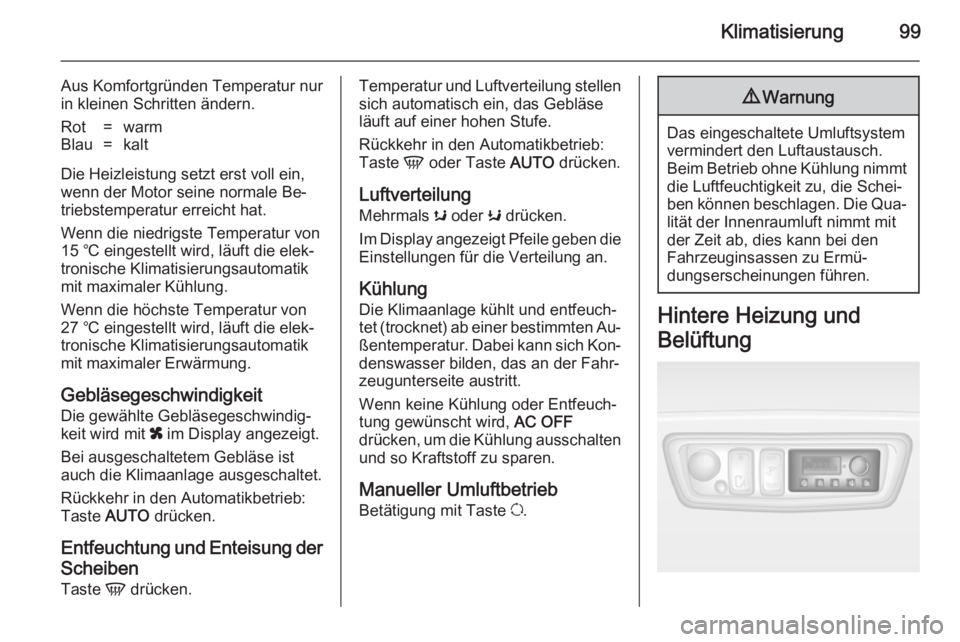

Klimatisierung99
Aus Komfortgründen Temperatur nur
in kleinen Schritten ändern.Rot=warmBlau=kalt
Die Heizleistung setzt erst voll ein,
wenn der Motor seine normale Be‐
triebstemperatur erreicht hat.
Wenn die niedrigste Temperatur von
15 ℃ eingestellt wird, läuft die elek‐
tronische Klimatisierungsautomatik
mit maximaler Kühlung.
Wenn die höchste Temperatur von
27 ℃ eingestellt wird, läuft die elek‐
tronische Klimatisierungsautomatik
mit maximaler Erwärmung.
Gebläsegeschwindigkeit
Die gewählte Gebläsegeschwindig‐
keit wird mit x im Display angezeigt.
Bei ausgeschaltetem Gebläse ist
auch die Klimaanlage ausgeschaltet.
Rückkehr in den Automatikbetrieb:
Taste AUTO drücken.
Entfeuchtung und Enteisung der
Scheiben
Taste V drücken.
Temperatur und Luftverteilung stellen
sich automatisch ein, das Gebläse läuft auf einer hohen Stufe.
Rückkehr in den Automatikbetrieb:
Taste V oder Taste AUTO drücken.
Luftverteilung
Mehrmals s oder K drücken.
Im Display angezeigt Pfeile geben die Einstellungen für die Verteilung an.
Kühlung Die Klimaanlage kühlt und entfeuch‐
tet (trocknet) ab einer bestimmten Au‐ ßentemperatur. Dabei kann sich Kon‐
denswasser bilden, das an der Fahr‐
zeugunterseite austritt.
Wenn keine Kühlung oder Entfeuch‐
tung gewünscht wird, AC OFF
drücken, um die Kühlung ausschalten und so Kraftstoff zu sparen.
Manueller Umluftbetrieb
Betätigung mit Taste u.9 Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können beschlagen. Die Qua‐
lität der Innenraumluft nimmt mit
der Zeit ab, dies kann bei den
Fahrzeuginsassen zu Ermü‐
dungserscheinungen führen.
Hintere Heizung und
Belüftung

100Klimatisierung
Bei abgestelltem Motor kann der hin‐
tere Fahrgastraum über Belüftungs‐
düsen in Bodennähe durch die Zu‐
satzheizung geheizt werden.
Uhrzeit, Tag und Temperatur lassen
sich einstellen, indem die gewünsch‐
ten Werte über die Bedienkonsole
einprogrammiert werden.
Die Heizung wird abgeschaltet, wenn
der Kraftstoffstand des Fahrzeugs zu niedrig ist.
Die Betriebsspannung wird von der
Batterie geliefert. Überprüfen Sie die
Fahrzeugbatterie bei häufigen Kurz‐
strecken regelmäßig und laden Sie
sie bei Bedarf auf.
Um eine zufriedenstellende Leistung
zu garantieren, dürfen die unteren
Belüftungsdüsen im hinteren Fahr‐
gastraum nicht blockiert werden.9 Warnung
Betätigen Sie das System nicht
beim Tanken, in Umgebungen mit Staub oder entflammbaren Dämp‐ fen oder in geschlossenen Räu‐
men (z. B. in der Garage).
Einstellen von Uhrzeit und Tag
Taste Ö drücken, bis die Zeitanzeige
blinkt.
Wenn zuvor die Stromversorgung der
Fahrzeugbatterie unterbrochen
wurde, Taste m oder n kurz
drücken, damit die Zeitanzeige zu blinken beginnt.
Die Uhrzeit über die Tasten m bzw.
n einstellen.
Die Uhrzeit wurde gesetzt, wenn die
angezeigte Zeit zu blinken aufhört.
Daraufhin blinkt die Tagesanzeige.
Den Tag über die Tasten m bzw.
n einstellen.
Der Tag wurde gesetzt, wenn die An‐ zeige zu blinken aufhört.
Nach Ausschalten der Zündung bleibt
das Display für ca. 15 Sekunden wei‐
terhin beleuchtet.
Bedienung der Zusatzheizung
des hinteren Fahrgastraums Zum Einschalten der Heizung Taste
Y drücken. Das Symbol Y auf dem
Display zeigt nun an, dass die Hei‐
zung aktiv ist.
Ändern der Betriebsdauer der
Heizung Bei ausgeschalteter Heizung ( Y auf
dem Display leuchtet nicht) Taste
m kurz drücken, bis die Anzeige für
die Betriebsdauer der Heizung blinkt.
Die Heizdauer über die Tasten m
bzw. n einstellen. Die Heizdauer
wurde gesetzt, wenn die Anzeige er‐
lischt.
Programmierung des
Heizmodus Es können bis zu drei Programme für
das Einschalten der Heizung gespei‐
chert werden.

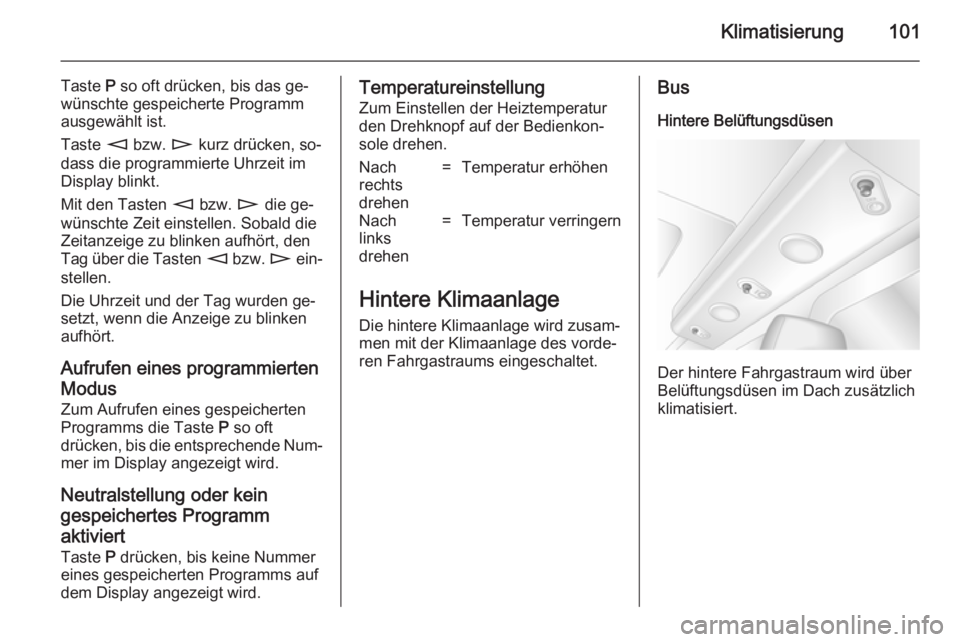

Klimatisierung101
Taste P so oft drücken, bis das ge‐
wünschte gespeicherte Programm
ausgewählt ist.
Taste m bzw. n kurz drücken, so‐
dass die programmierte Uhrzeit im Display blinkt.
Mit den Tasten m bzw. n die ge‐
wünschte Zeit einstellen. Sobald die
Zeitanzeige zu blinken aufhört, den
Tag über die Tasten m bzw. n ein‐
stellen.
Die Uhrzeit und der Tag wurden ge‐
setzt, wenn die Anzeige zu blinken
aufhört.
Aufrufen eines programmierten
Modus Zum Aufrufen eines gespeicherten
Programms die Taste P so oft
drücken, bis die entsprechende Num‐
mer im Display angezeigt wird.
Neutralstellung oder kein
gespeichertes Programm
aktiviert
Taste P drücken, bis keine Nummer
eines gespeicherten Programms auf
dem Display angezeigt wird.Temperatureinstellung
Zum Einstellen der Heiztemperatur
den Drehknopf auf der Bedienkon‐
sole drehen.Nach
rechts
drehen=Temperatur erhöhenNach
links
drehen=Temperatur verringern
Hintere Klimaanlage
Die hintere Klimaanlage wird zusam‐
men mit der Klimaanlage des vorde‐
ren Fahrgastraums eingeschaltet.
Bus
Hintere Belüftungsdüsen
Der hintere Fahrgastraum wird über
Belüftungsdüsen im Dach zusätzlich
klimatisiert.

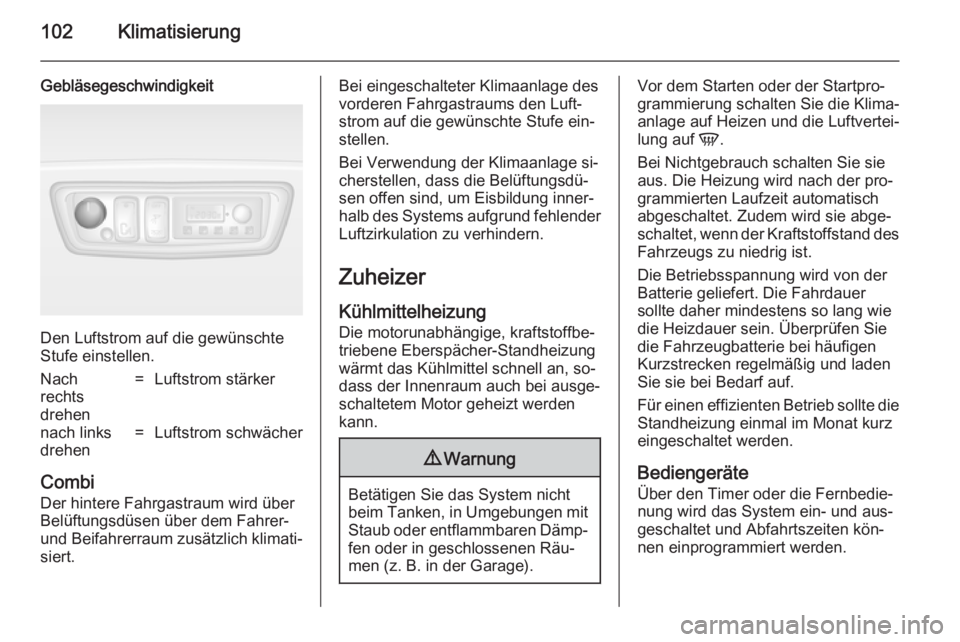

102Klimatisierung
Gebläsegeschwindigkeit
Den Luftstrom auf die gewünschte
Stufe einstellen.
Nach
rechts
drehen=Luftstrom stärkernach links
drehen=Luftstrom schwächer
Combi
Der hintere Fahrgastraum wird über Belüftungsdüsen über dem Fahrer-
und Beifahrerraum zusätzlich klimati‐
siert.
Bei eingeschalteter Klimaanlage des
vorderen Fahrgastraums den Luft‐
strom auf die gewünschte Stufe ein‐
stellen.
Bei Verwendung der Klimaanlage si‐ cherstellen, dass die Belüftungsdü‐
sen offen sind, um Eisbildung inner‐
halb des Systems aufgrund fehlender
Luftzirkulation zu verhindern.
Zuheizer
Kühlmittelheizung
Die motorunabhängige, kraftstoffbe‐
triebene Eberspächer-Standheizung wärmt das Kühlmittel schnell an, so‐
dass der Innenraum auch bei ausge‐
schaltetem Motor geheizt werden
kann.9 Warnung
Betätigen Sie das System nicht
beim Tanken, in Umgebungen mit
Staub oder entflammbaren Dämp‐ fen oder in geschlossenen Räu‐
men (z. B. in der Garage).
Vor dem Starten oder der Startpro‐
grammierung schalten Sie die Klima‐ anlage auf Heizen und die Luftvertei‐
lung auf V.
Bei Nichtgebrauch schalten Sie sie
aus. Die Heizung wird nach der pro‐
grammierten Laufzeit automatisch
abgeschaltet. Zudem wird sie abge‐
schaltet, wenn der Kraftstoffstand des Fahrzeugs zu niedrig ist.
Die Betriebsspannung wird von der
Batterie geliefert. Die Fahrdauer
sollte daher mindestens so lang wie
die Heizdauer sein. Überprüfen Sie
die Fahrzeugbatterie bei häufigen
Kurzstrecken regelmäßig und laden
Sie sie bei Bedarf auf.
Für einen effizienten Betrieb sollte die
Standheizung einmal im Monat kurz
eingeschaltet werden.
Bediengeräte
Über den Timer oder die Fernbedie‐
nung wird das System ein- und aus‐ geschaltet und Abfahrtszeiten kön‐
nen einprogrammiert werden.
