2014 OPEL INSIGNIA Ohjekirja (in Finnish)

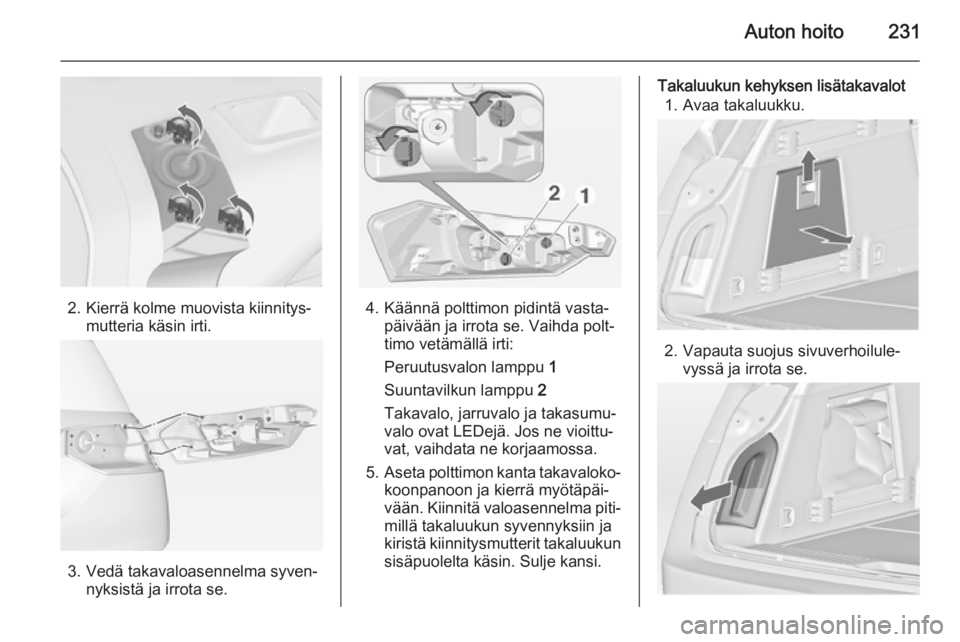

Auton hoito231
2. Kierrä kolme muovista kiinnitys‐mutteria käsin irti.
3. Vedä takavaloasennelma syven‐nyksistä ja irrota se.
4. Käännä polttimon pidintä vasta‐päivään ja irrota se. Vaihda polt‐
timo vetämällä irti:
Peruutusvalon lamppu 1
Suuntavilkun lamppu 2
Takavalo, jarruvalo ja takasumu‐ valo ovat LEDejä. Jos ne vioittu‐
vat, vaihdata ne korjaamossa.
5. Aseta polttimon kanta takavaloko‐
koonpanoon ja kierrä myötäpäi‐
vään. Kiinnitä valoasennelma piti‐
millä takaluukun syvennyksiin ja
kiristä kiinnitysmutterit takaluukun sisäpuolelta käsin. Sulje kansi.
Takaluukun kehyksen lisätakavalot
1. Avaa takaluukku.
2. Vapauta suojus sivuverhoilule‐ vyssä ja irrota se.

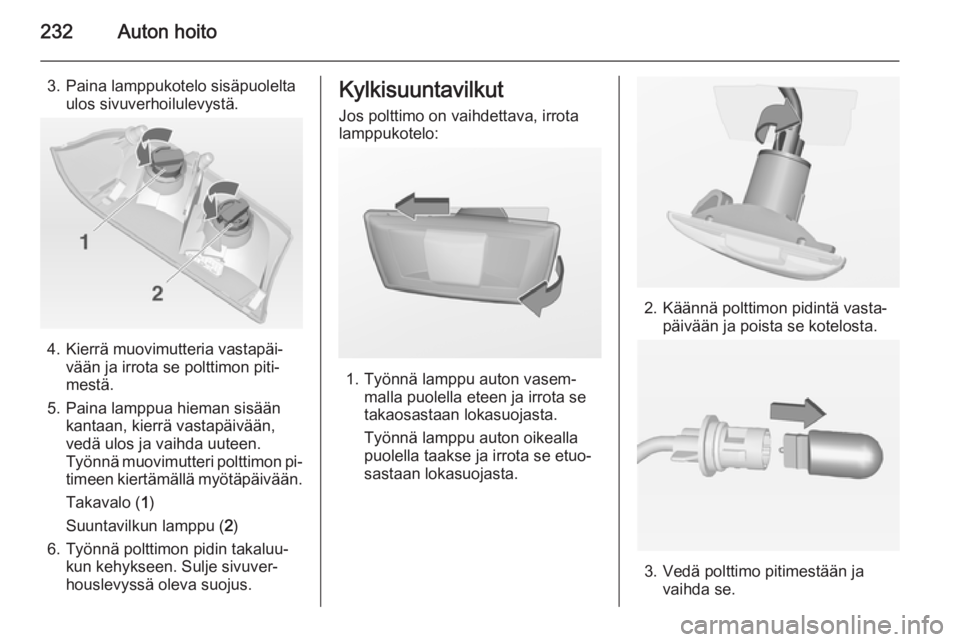

232Auton hoito
3. Paina lamppukotelo sisäpuoleltaulos sivuverhoilulevystä.
4. Kierrä muovimutteria vastapäi‐vään ja irrota se polttimon piti‐
mestä.
5. Paina lamppua hieman sisään kantaan, kierrä vastapäivään,
vedä ulos ja vaihda uuteen.
Työnnä muovimutteri polttimon pi‐
timeen kiertämällä myötäpäivään.
Takavalo ( 1)
Suuntavilkun lamppu ( 2)
6. Työnnä polttimon pidin takaluu‐ kun kehykseen. Sulje sivuver‐
houslevyssä oleva suojus.
Kylkisuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Työnnä lamppu auton vasem‐ malla puolella eteen ja irrota se
takaosastaan lokasuojasta.
Työnnä lamppu auton oikealla
puolella taakse ja irrota se etuo‐
sastaan lokasuojasta.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.

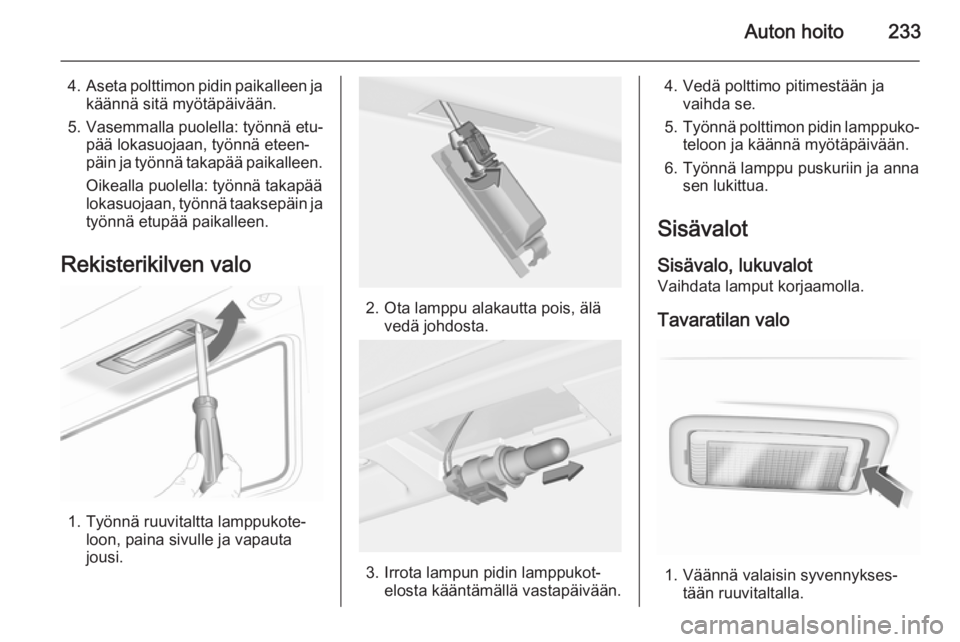

Auton hoito233
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Vasemmalla puolella: työnnä etu‐ pää lokasuojaan, työnnä eteen‐
päin ja työnnä takapää paikalleen.
Oikealla puolella: työnnä takapäälokasuojaan, työnnä taaksepäin ja
työnnä etupää paikalleen.
Rekisterikilven valo
1. Työnnä ruuvitaltta lamppukote‐ loon, paina sivulle ja vapauta
jousi.
2. Ota lamppu alakautta pois, älä vedä johdosta.
3. Irrota lampun pidin lamppukot‐ elosta kääntämällä vastapäivään.
4. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Työnnä lamppu puskuriin ja anna sen lukittua.
Sisävalot
Sisävalo, lukuvalot Vaihdata lamput korjaamolla.
Tavaratilan valo
1. Väännä valaisin syvennykses‐ tään ruuvitaltalla.

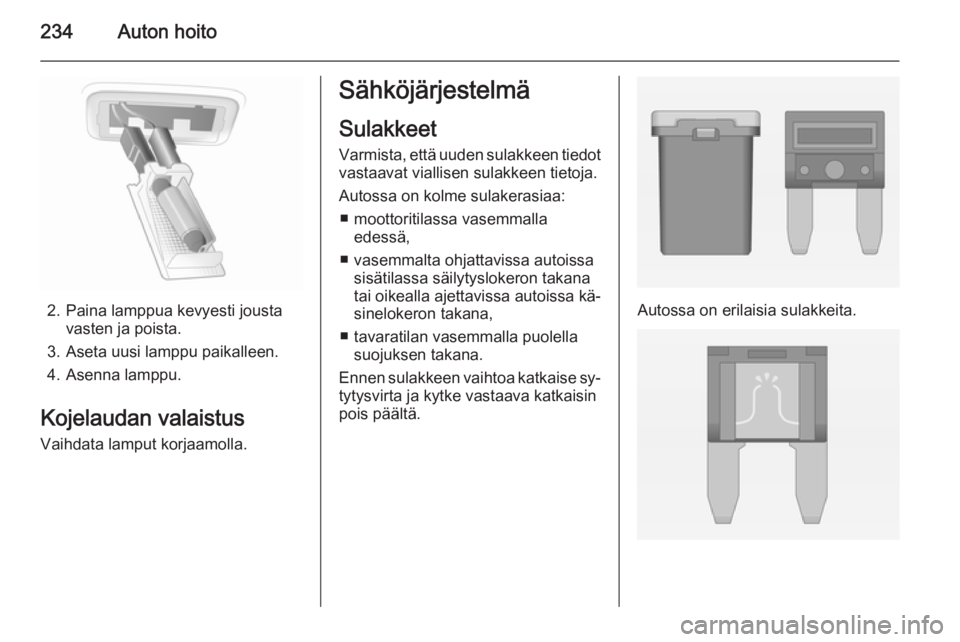

234Auton hoito
2. Paina lamppua kevyesti joustavasten ja poista.
3. Aseta uusi lamppu paikalleen.
4. Asenna lamppu.
Kojelaudan valaistus Vaihdata lamput korjaamolla.
Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ■ moottoritilassa vasemmalla edessä,
■ vasemmalta ohjattavissa autoissa sisätilassa säilytyslokeron takana
tai oikealla ajettavissa autoissa kä‐
sinelokeron takana,
■ tavaratilan vasemmalla puolella suojuksen takana.
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.
Autossa on erilaisia sulakkeita.

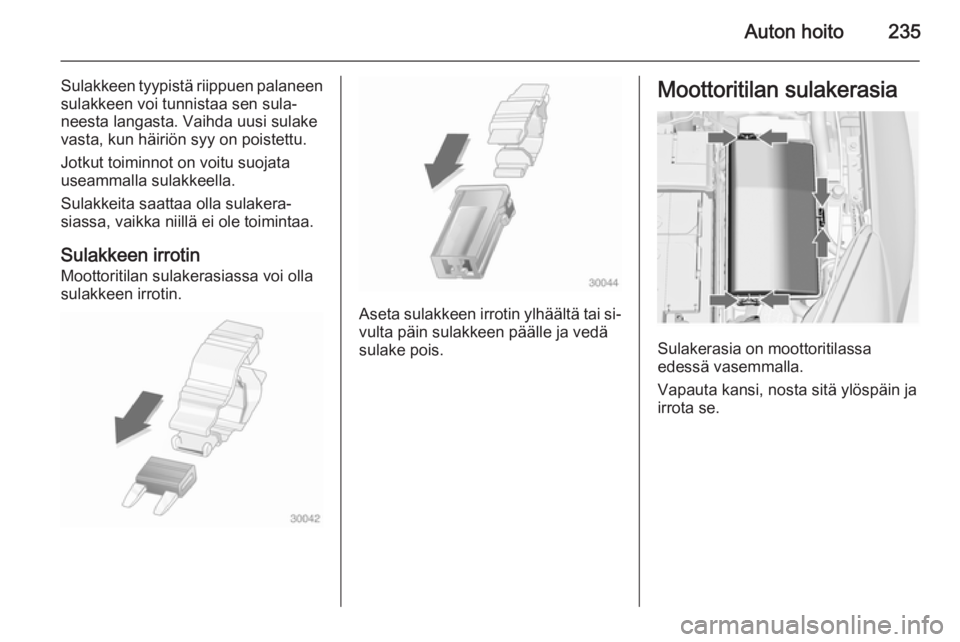

Auton hoito235
Sulakkeen tyypistä riippuen palaneensulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
Aseta sulakkeen irrotin ylhäältä tai si‐ vulta päin sulakkeen päälle ja vedä
sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta kansi, nosta sitä ylöspäin ja
irrota se.

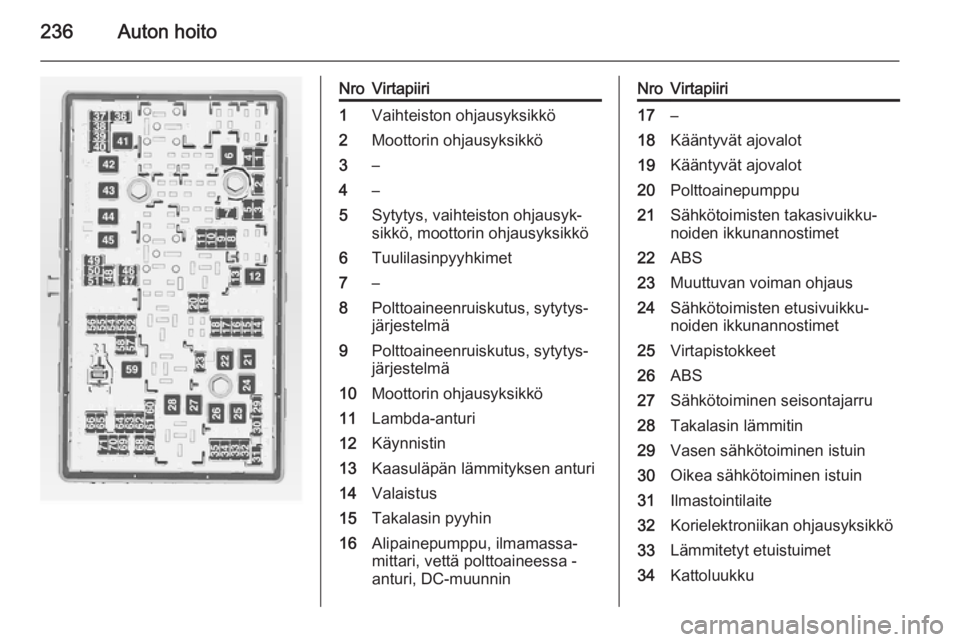

236Auton hoito
NroVirtapiiri1Vaihteiston ohjausyksikkö2Moottorin ohjausyksikkö3–4–5Sytytys, vaihteiston ohjausyk‐
sikkö, moottorin ohjausyksikkö6Tuulilasinpyyhkimet7–8Polttoaineenruiskutus, sytytys‐
järjestelmä9Polttoaineenruiskutus, sytytys‐
järjestelmä10Moottorin ohjausyksikkö11Lambda-anturi12Käynnistin13Kaasuläpän lämmityksen anturi14Valaistus15Takalasin pyyhin16Alipainepumppu, ilmamassa‐
mittari, vettä polttoaineessa -
anturi, DC-muunninNroVirtapiiri17–18Kääntyvät ajovalot19Kääntyvät ajovalot20Polttoainepumppu21Sähkötoimisten takasivuikku‐
noiden ikkunannostimet22ABS23Muuttuvan voiman ohjaus24Sähkötoimisten etusivuikku‐
noiden ikkunannostimet25Virtapistokkeet26ABS27Sähkötoiminen seisontajarru28Takalasin lämmitin29Vasen sähkötoiminen istuin30Oikea sähkötoiminen istuin31Ilmastointilaite32Korielektroniikan ohjausyksikkö33Lämmitetyt etuistuimet34Kattoluukku

Auton hoito237
NroVirtapiiri35Infotainment-järjestelmä36–37Oikea kaukovalo38Vasen kaukovalo39–40–41Alipainepumppu42Jäähdytyspuhallin43Auton akku, DC-muunnin (vain
Stop-Start-järjestelmällä varus‐
tetuissa autoissa)44Ajovalojen pesulaite45Jäähdytyspuhallin46Liitäntänapa 87, päärele47Lambda-anturi48Sumuvalot49Oikea lähivalo50Vasen lähivalo51Äänitorvi52SytytystäNroVirtapiiri53Sytytys, tuuletetut etuistuimet54Sytytystä55Sähkötoimiset istuimet, peilien
kääntäminen56Tuulilasin pesulaite57–58–59Dieselpolttoaineen lämmitys,
päästöjenhallintajärjestelmä60Peilien lämmitys61Peilien lämmitys62–63Takaikkunan anturi64Kääntyvät ajovalot65Lisäpumppu (vain Stop-Start-
järjestelmällä varustetuissa
autoissa)66Takalasin pesulaitteisto67Polttoainejärjestelmän ohjaus‐
yksikkö68–NroVirtapiiri69Auton akun anturi70Sadetunnistin71Auton akun anturi
Vaihdettuasi vialliset sulakkeet sulje
sulakerasian kansi ja paina se kiinni
siten, että se lukkiutuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriöitä.
Kojelaudan sulakerasia

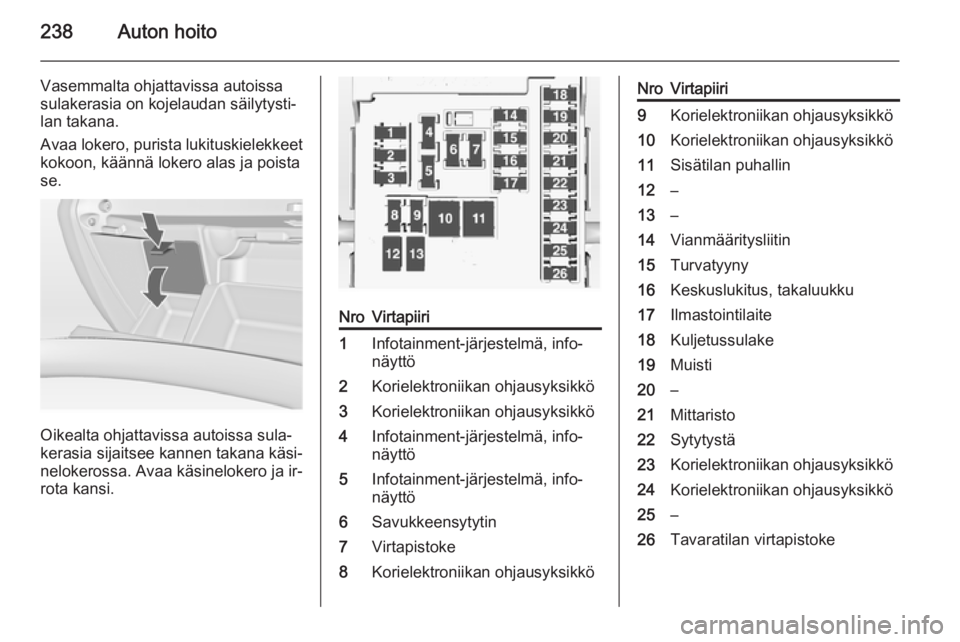

238Auton hoito
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytysti‐
lan takana.
Avaa lokero, purista lukituskielekkeet
kokoon, käännä lokero alas ja poista
se.
Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa käsinelokero ja ir‐
rota kansi.
NroVirtapiiri1Infotainment-järjestelmä, info‐
näyttö2Korielektroniikan ohjausyksikkö3Korielektroniikan ohjausyksikkö4Infotainment-järjestelmä, info‐
