2014 OPEL INSIGNIA Ohjekirja (in Finnish)

Auton hoito223
■ Katso ohjekirjasta lisätietoa.
■ Akun lähellä saattaa olla räjähdys‐ herkkiä kaasuja.
Dieselpolttoainejärjestel‐
män ilmaus
Jos säiliö on ajettu tyhjäksi, diesel‐
polttoainejärjestelmästä on poistet‐
tava ilma. Kytke sytytysvirta kolme
kertaa peräkkäin 15 sekunniksi ker‐ rallaan. Käynnistä moottoria enintään 40 sekuntia. Toista toimenpide aikai‐
sintaan 5 sekunnin kuluttua. Jos
moottori ei tällöin käynnisty, käänny
korjaamon puoleen.Pyyhkimen sulan vaihto
Tuulilasinpyyhkimien sulkien vaihto
Nosta pyyhkimen vartta ja avaa kiin‐
nityspidike.
Vapauta pyyhkimen sulka ja irrota se.
Kiinnitä pyyhkimen sulka hieman vi‐
nosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.

224Auton hoito
Takalasinpyyhkimen sulka
Nosta pyyhkimen varsi. Paina pyyh‐
kimen varren kumpaakin lukitsinta, vapauta pyyhinsulka ja vedä se pois.
Kiinnitä pyyhkimen sulka hieman vi‐nosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Polttimon vaihto
Katkaise sytytysvirta ja kytke vas‐
taava kytkin pois tai sulje ovet.
Tartu uuteen lamppuun vain kan‐
nasta! Älä koske lampun lasiin paljain käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Vaihda ajovalojen polttimot moottori‐ tilasta käsin.
Polttimoiden tarkastus Kytke polttimon vaihdon jälkeen syty‐
tysvirta ja tarkista valojen toiminta.Halogeeniajovalot
Kaksoishalogeeniajovalot (1) yhdellä
lähivalo- ja yhdellä kaukovalopoltti‐
molla.
Sivuvalot/päiväajovalot (2) .
Etusuuntavilkku (3)

Auton hoito225
Kaksoishalogeeniajovalot (1)
Vedä auton vasemmalla puolella tuu‐lilasin pesunesteen täyttöputki pois
tuulilasin pesunestesäiliöstä.
1. Käännä suojusta vastapäivään ja irrota se.
2. Vapauta polttimon pidin kiertä‐ mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimon pidin johtoliitti‐ mestä taivuttamalla pidinkiele‐
kettä hieman auki.
4. Vaihda polttimo ja yhdistä liitin.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvatheijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.

226Auton hoito

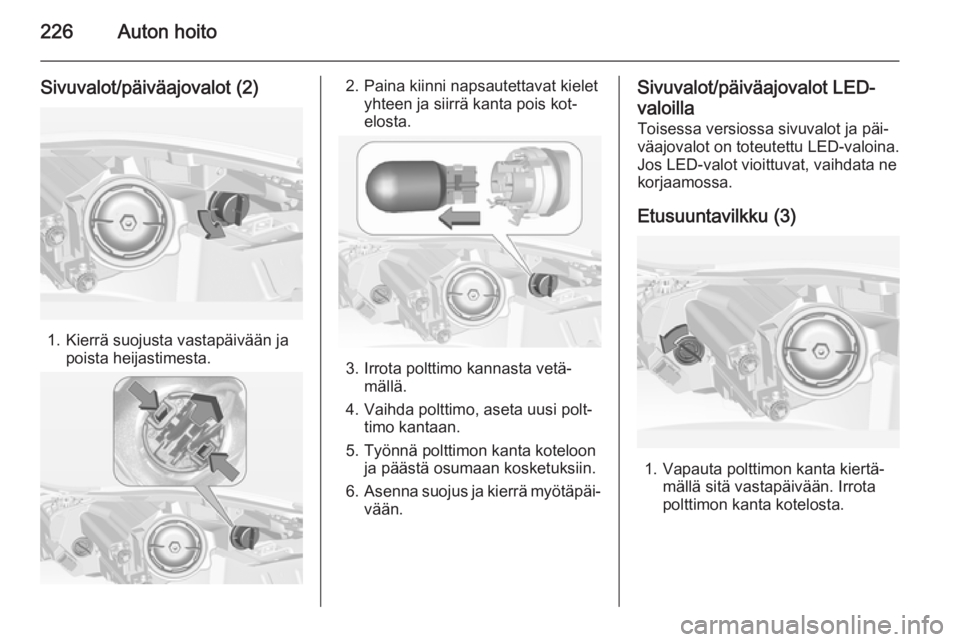

Sivuvalot/päiväajovalot (2)
1. Kierrä suojusta vastapäivään japoista heijastimesta.
2. Paina kiinni napsautettavat kielet yhteen ja siirrä kanta pois kot‐
elosta.
3. Irrota polttimo kannasta vetä‐ mällä.
4. Vaihda polttimo, aseta uusi polt‐ timo kantaan.
5. Työnnä polttimon kanta koteloon ja päästä osumaan kosketuksiin.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Sivuvalot/päiväajovalot LED-
valoilla Toisessa versiossa sivuvalot ja päi‐
väajovalot on toteutettu LED-valoina. Jos LED-valot vioittuvat, vaihdata ne
korjaamossa.
Etusuuntavilkku (3)
1. Vapauta polttimon kanta kiertä‐ mällä sitä vastapäivään. Irrota
polttimon kanta kotelosta.

Auton hoito227

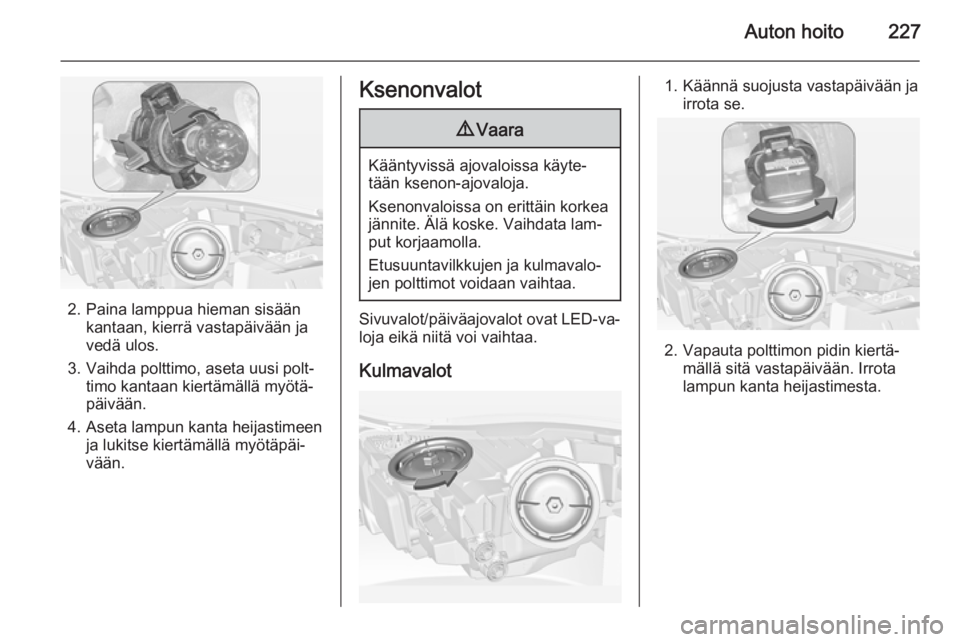

2. Paina lamppua hieman sisäänkantaan, kierrä vastapäivään ja
vedä ulos.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan kiertämällä myötä‐
päivään.
4. Aseta lampun kanta heijastimeen ja lukitse kiertämällä myötäpäi‐
vään.
Ksenonvalot9 Vaara
Kääntyvissä ajovaloissa käyte‐
tään ksenon-ajovaloja.
Ksenonvaloissa on erittäin korkea jännite. Älä koske. Vaihdata lam‐
put korjaamolla.
Etusuuntavilkkujen ja kulmavalo‐
jen polttimot voidaan vaihtaa.
Sivuvalot/päiväajovalot ovat LED-va‐
loja eikä niitä voi vaihtaa.
Kulmavalot
1. Käännä suojusta vastapäivään ja irrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.

228Auton hoito

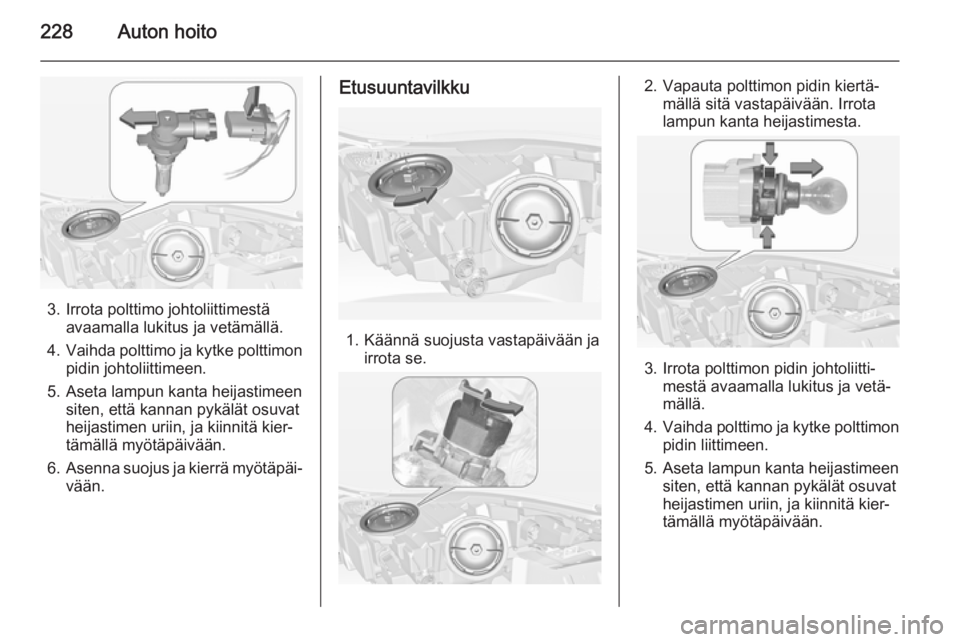

3. Irrota polttimo johtoliittimestäavaamalla lukitus ja vetämällä.
4. Vaihda polttimo ja kytke polttimon
pidin johtoliittimeen.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Etusuuntavilkku
1. Käännä suojusta vastapäivään ja irrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimon pidin johtoliitti‐ mestä avaamalla lukitus ja vetä‐
mällä.
4. Vaihda polttimo ja kytke polttimon
pidin liittimeen.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.

Auton hoito229

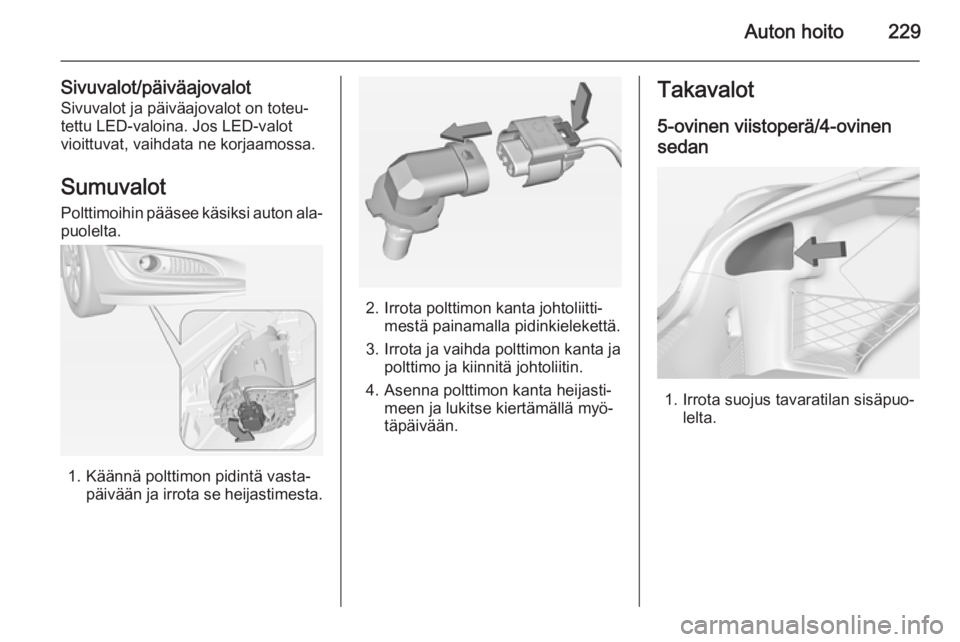

Sivuvalot/päiväajovalotSivuvalot ja päiväajovalot on toteu‐
tettu LED-valoina. Jos LED-valot
vioittuvat, vaihdata ne korjaamossa.
SumuvalotPolttimoihin pääsee käsiksi auton ala‐
puolelta.
1. Käännä polttimon pidintä vasta‐ päivään ja irrota se heijastimesta.
2. Irrota polttimon kanta johtoliitti‐mestä painamalla pidinkielekettä.
3. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin.
4. Asenna polttimon kanta heijasti‐ meen ja lukitse kiertämällä myö‐
täpäivään.
Takavalot
5-ovinen viistoperä/4-ovinen sedan
1. Irrota suojus tavaratilan sisäpuo‐ lelta.

230Auton hoito

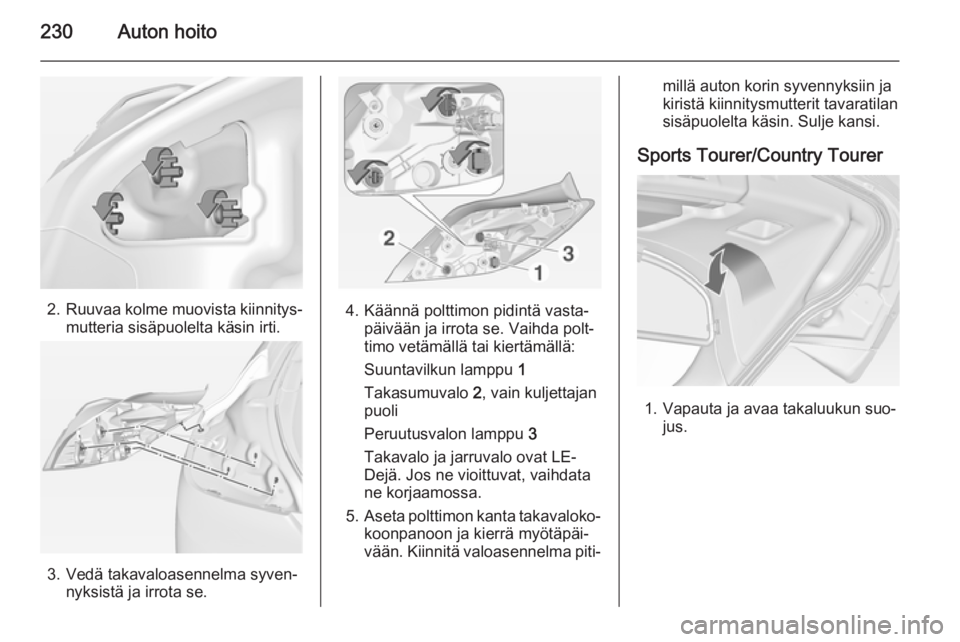

2.Ruuvaa kolme muovista kiinnitys‐
mutteria sisäpuolelta käsin irti.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.
4. Käännä polttimon pidintä vasta‐päivään ja irrota se. Vaihda polt‐
timo vetämällä tai kiertämällä:
Suuntavilkun lamppu 1
Takasumuvalo 2, vain kuljettajan
puoli
Peruutusvalon lamppu 3
Takavalo ja jarruvalo ovat LE‐
Dejä. Jos ne vioittuvat, vaihdata
ne korjaamossa.
5. Aseta polttimon kanta takavaloko‐
koonpanoon ja kierrä myötäpäi‐
vään. Kiinnitä valoasennelma piti‐
millä auton korin syvennyksiin ja
kiristä kiinnitysmutterit tavaratilan
sisäpuolelta käsin. Sulje kansi.
Sports Tourer/Country Tourer
1. Vapauta ja avaa takaluukun suo‐ jus.
