2014 OPEL INSIGNIA Ohjekirja (in Finnish)

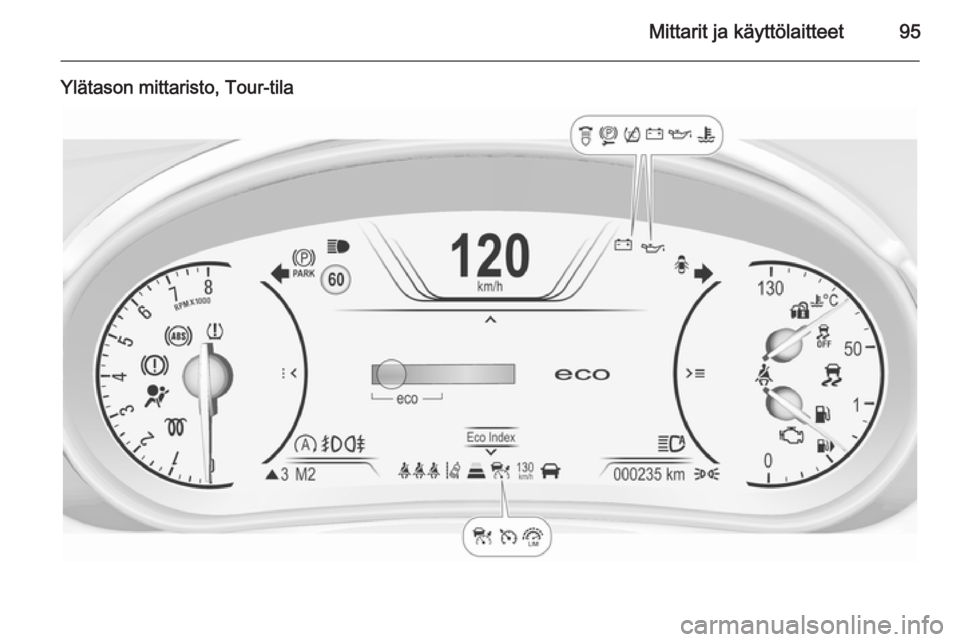

Mittarit ja käyttölaitteet95
Ylätason mittaristo, Tour-tila

96Mittarit ja käyttölaitteetNopeusmittari
Ilmoittaa ajonopeuden.
Matkamittari
Tallennettu kokonaisajomatka näyte‐
tään kilometreinä.
Osamatkamittari
Edellisen nollauksen jälkeen tallen‐
nettu ajomatka näytetään ajotietoko‐
neen sivulla. Voit valita eri matkoja
varten kaksi osamatkamittaria.
Perustason mittaristo
Vaihda sivujen W1 ja W2 välillä
kiertämällä suuntavilkun sivun säätö‐
pyörää.
Kunkin osamatkamittarin voi nollata
erikseen sytytysvirran ollessa kytket‐
tynä: valitse vastaava sivu, pidä nol‐
lausnuppia painettuna pari sekuntia
tai paina suuntavilkun vivun SET/
CLR -painiketta.

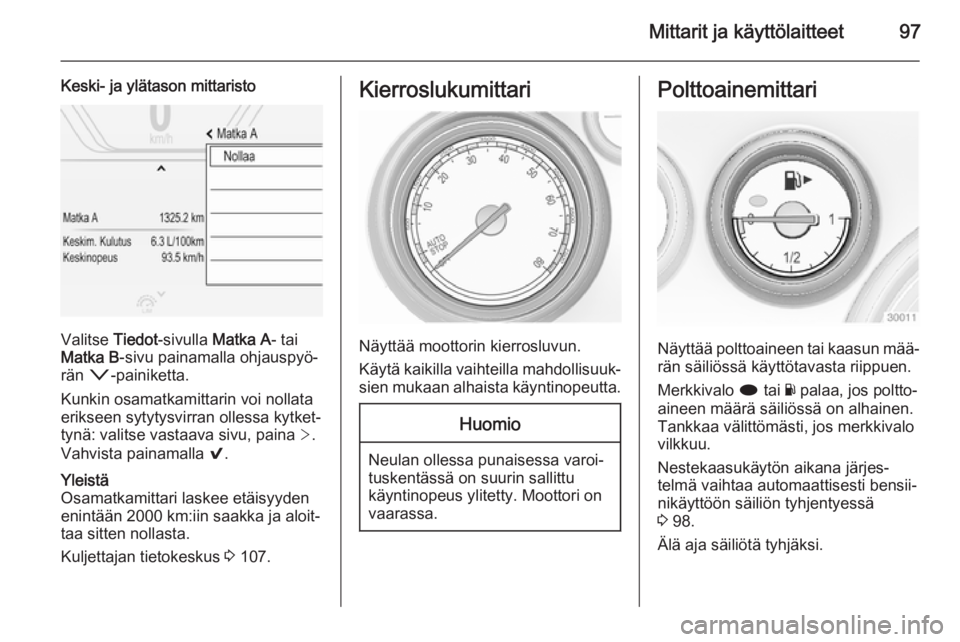

Mittarit ja käyttölaitteet97
Keski- ja ylätason mittaristo
Valitse Tiedot-sivulla Matka A - tai
Matka B -sivu painamalla ohjauspyö‐
rän o-painiketta.
Kunkin osamatkamittarin voi nollata
erikseen sytytysvirran ollessa kytket‐
tynä: valitse vastaava sivu, paina >.
Vahvista painamalla 9.
Yleistä
Osamatkamittari laskee etäisyyden
enintään 2000 km:iin saakka ja aloit‐
taa sitten nollasta.
Kuljettajan tietokeskus 3 107.Kierroslukumittari
Näyttää moottorin kierrosluvun.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.
Huomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.
Polttoainemittari
Näyttää polttoaineen tai kaasun mää‐
rän säiliössä käyttötavasta riippuen.
Merkkivalo i tai Y palaa, jos poltto‐
aineen määrä säiliössä on alhainen.
Tankkaa välittömästi, jos merkkivalo
vilkkuu.
Nestekaasukäytön aikana järjes‐
telmä vaihtaa automaattisesti bensii‐ nikäyttöön säiliön tyhjentyessä
3 98.
Älä aja säiliötä tyhjäksi.

98Mittarit ja käyttölaitteet
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden mu‐
kaista määrää ei ehkä voida tankata.
Polttoaineen
valintapainike
Painiketta LPG painamalla voidaan
vaihtaa bensiini- ja nestekaasukäytön välillä. Tila-LED 1 näyttää kulloisen‐
kin toimintatavan.
1 off=bensiinikäyttö1 palaa=nestekaasukäyttö1 vilkkuu=vaihtaminen ei ole
mahdollista, yksi polt‐
toainetyyppi on loppu‐
nut
Kun nestekaasusäiliö on tyhjä, järjes‐
telmä kytkeytyy automaattisesti ben‐
siinikäyttöön sytytysvirran katkaise‐ miseen asti.
Kun moottori on käynnistetty, LED
1 sammuu joskus. Jos painiketta
LPG painetaan tällöin kaksi kertaa,
LED 1 alkaa vilkkua.
Nestekaasukäytön polttoaine 3 204.
Moottorin
jäähdytysnesteen
lämpömittari
Näyttää jäähdytysnesteen lämpöti‐
lan.
50°=moottori ei ole vielä toi‐
mintalämpötilassa90°
(keski‐
alue)=normaali toimintalämpö‐
tila130°=lämpötila liian korkea

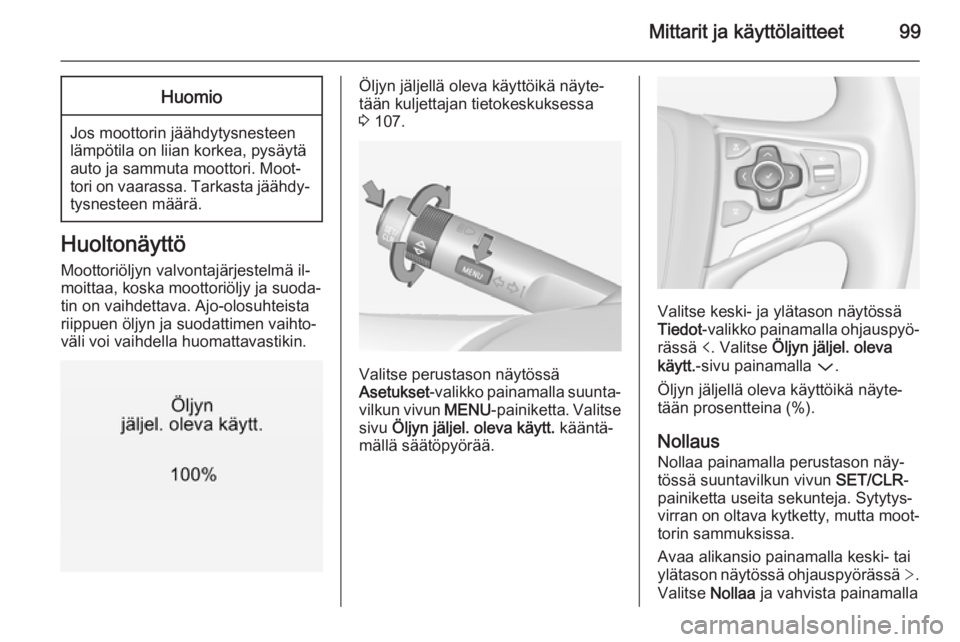

Mittarit ja käyttölaitteet99Huomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐ tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Huoltonäyttö
Moottoriöljyn valvontajärjestelmä il‐ moittaa, koska moottoriöljy ja suoda‐
tin on vaihdettava. Ajo-olosuhteista
riippuen öljyn ja suodattimen vaihto‐ väli voi vaihdella huomattavastikin.
Öljyn jäljellä oleva käyttöikä näyte‐
tään kuljettajan tietokeskuksessa
3 107.
Valitse perustason näytössä
Asetukset -valikko painamalla suunta‐
vilkun vivun MENU-painiketta. Valitse
sivu Öljyn jäljel. oleva käytt. kääntä‐
mällä säätöpyörää.
Valitse keski- ja ylätason näytössä
Tiedot -valikko painamalla ohjauspyö‐
rässä p. Valitse Öljyn jäljel. oleva
käytt. -sivu painamalla P.
Öljyn jäljellä oleva käyttöikä näyte‐
tään prosentteina (%).
Nollaus Nollaa painamalla perustason näy‐
tössä suuntavilkun vivun SET/CLR-
painiketta useita sekunteja. Sytytys‐
virran on oltava kytketty, mutta moot‐
torin sammuksissa.
Avaa alikansio painamalla keski- tai
ylätason näytössä ohjauspyörässä >.
Valitse Nollaa ja vahvista painamalla

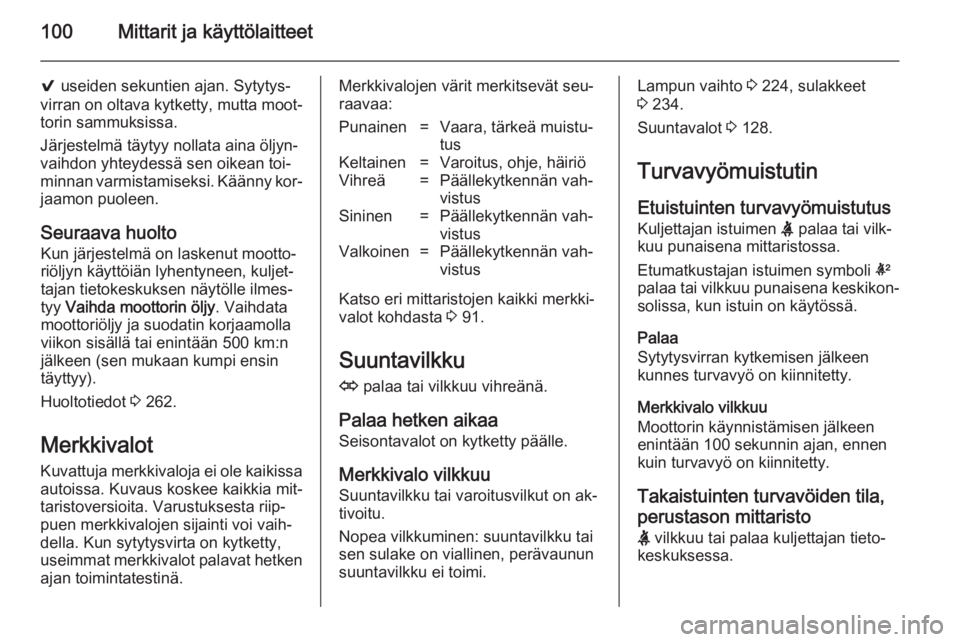

100Mittarit ja käyttölaitteet
9 useiden sekuntien ajan. Sytytys‐
virran on oltava kytketty, mutta moot‐
torin sammuksissa.
Järjestelmä täytyy nollata aina öljyn‐
vaihdon yhteydessä sen oikean toi‐
minnan varmistamiseksi. Käänny kor‐ jaamon puoleen.
Seuraava huolto Kun järjestelmä on laskenut mootto‐
riöljyn käyttöiän lyhentyneen, kuljet‐
tajan tietokeskuksen näytölle ilmes‐
tyy Vaihda moottorin öljy . Vaihdata
moottoriöljy ja suodatin korjaamolla
viikon sisällä tai enintään 500 km:n
jälkeen (sen mukaan kumpi ensin
täyttyy).
Huoltotiedot 3 262.
Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa
autoissa. Kuvaus koskee kaikkia mit‐
taristoversioita. Varustuksesta riip‐
puen merkkivalojen sijainti voi vaih‐
della. Kun sytytysvirta on kytketty,
useimmat merkkivalot palavat hetken ajan toimintatestinä.Merkkivalojen värit merkitsevät seu‐
raavaa:Punainen=Vaara, tärkeä muistu‐
tusKeltainen=Varoitus, ohje, häiriöVihreä=Päällekytkennän vah‐
vistusSininen=Päällekytkennän vah‐
vistusValkoinen=Päällekytkennän vah‐
vistus
Katso eri mittaristojen kaikki merkki‐
valot kohdasta 3 91.
Suuntavilkku
O palaa tai vilkkuu vihreänä.
Palaa hetken aikaa Seisontavalot on kytketty päälle.
Merkkivalo vilkkuu
Suuntavilkku tai varoitusvilkut on ak‐
tivoitu.
Nopea vilkkuminen: suuntavilkku tai
sen sulake on viallinen, perävaunun
suuntavilkku ei toimi.
Lampun vaihto 3 224, sulakkeet
3 234.
Suuntavalot 3 128.
Turvavyömuistutin Etuistuinten turvavyömuistutusKuljettajan istuimen X palaa tai vilk‐
kuu punaisena mittaristossa.
Etumatkustajan istuimen symboli k
palaa tai vilkkuu punaisena keskikon‐
solissa, kun istuin on käytössä.
Palaa
Sytytysvirran kytkemisen jälkeen
kunnes turvavyö on kiinnitetty.
Merkkivalo vilkkuu
Moottorin käynnistämisen jälkeen
enintään 100 sekunnin ajan, ennen
kuin turvavyö on kiinnitetty.
Takaistuinten turvavöiden tila,
perustason mittaristo X vilkkuu tai palaa kuljettajan tieto‐
keskuksessa.

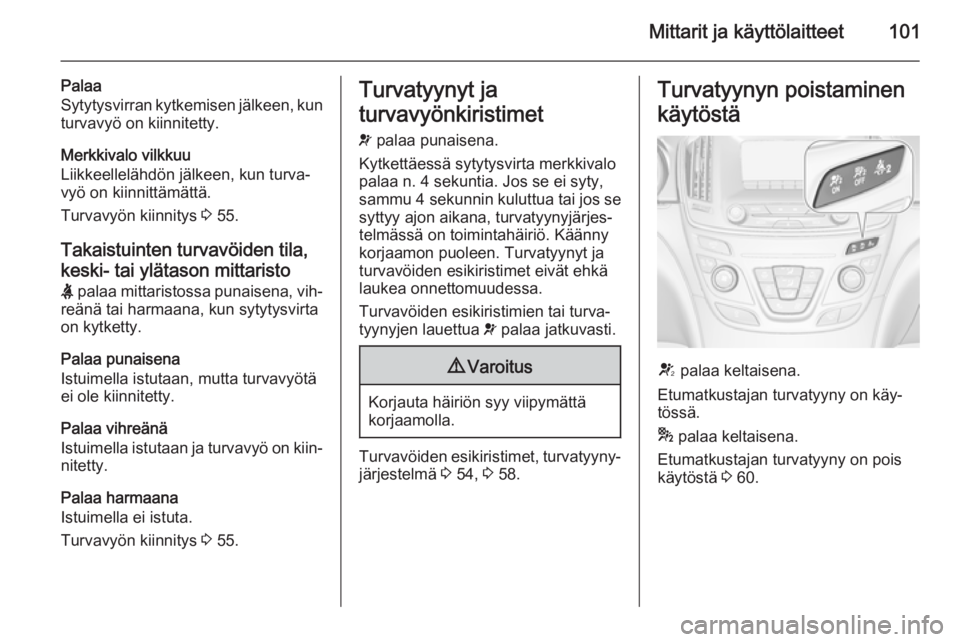

Mittarit ja käyttölaitteet101
Palaa
Sytytysvirran kytkemisen jälkeen, kun
turvavyö on kiinnitetty.
Merkkivalo vilkkuu
Liikkeellelähdön jälkeen, kun turva‐
vyö on kiinnittämättä.
Turvavyön kiinnitys 3 55.
Takaistuinten turvavöiden tila,
keski- tai ylätason mittaristo
X palaa mittaristossa punaisena, vih‐
reänä tai harmaana, kun sytytysvirta
on kytketty.
Palaa punaisena
Istuimella istutaan, mutta turvavyötä
ei ole kiinnitetty.
Palaa vihreänä
Istuimella istutaan ja turvavyö on kiin‐ nitetty.
Palaa harmaana
Istuimella ei istuta.
Turvavyön kiinnitys 3 55.Turvatyynyt ja
turvavyönkiristimet v palaa punaisena.
Kytkettäessä sytytysvirta merkkivalo
palaa n. 4 sekuntia. Jos se ei syty,
sammu 4 sekunnin kuluttua tai jos se
syttyy ajon aikana, turvatyynyjärjes‐
telmässä on toimintahäiriö. Käänny
korjaamon puoleen. Turvatyynyt ja
turvavöiden esikiristimet eivät ehkä
laukea onnettomuudessa.
Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet, turvatyyny‐
järjestelmä 3 54, 3 58.
Turvatyynyn poistaminen
käytöstä
V palaa keltaisena.
Etumatkustajan turvatyyny on käy‐
tössä.
* palaa keltaisena.
Etumatkustajan turvatyyny on pois
käytöstä 3 60.

102Mittarit ja käyttölaitteet9Vaara
Lapsen kuolemaan johtavan hen‐
kilövahingon vaara, jos lasten tur‐
valaitetta käytetään etuistuimella etumatkustajan turvatyynyn ol‐
lessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan tur‐
vatyynyn ollessa poiskytkettynä.
Latausjärjestelmä
p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Pysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐
tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo
Z palaa tai vilkkuu keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä
Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
välittömästi korjaamon puoleen.
Jarru- ja kytkinjärjestelmä Jarru- ja kytkinnestemäärä
R palaa punaisena.
Jarru- ja kytkinnestemäärä on liian al‐ hainen 3 220.9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Se palaa sytytysvirran kytkemisen jäl‐
keen, kun käsikäyttöinen seisonta‐
jarru on kytketty 3 165.
Polkimen käyttö
- palaa tai vilkkuu keltaisena.
Palaa
Jarrupoljinta on painettava sähkötoi‐ misen seisontajarrun vapauttami‐
seksi 3 165.
Kytkinpoljinta on painettava moottorin käynnistämiseksi. Stop-start-järjes‐
telmä 3 154.
Merkkivalo vilkkuu
Kytkinpoljinta on painettava moottorin
käynnistämiseksi 3 152.
