2014 OPEL INSIGNIA Инструкция по эксплуатации (in Russian)

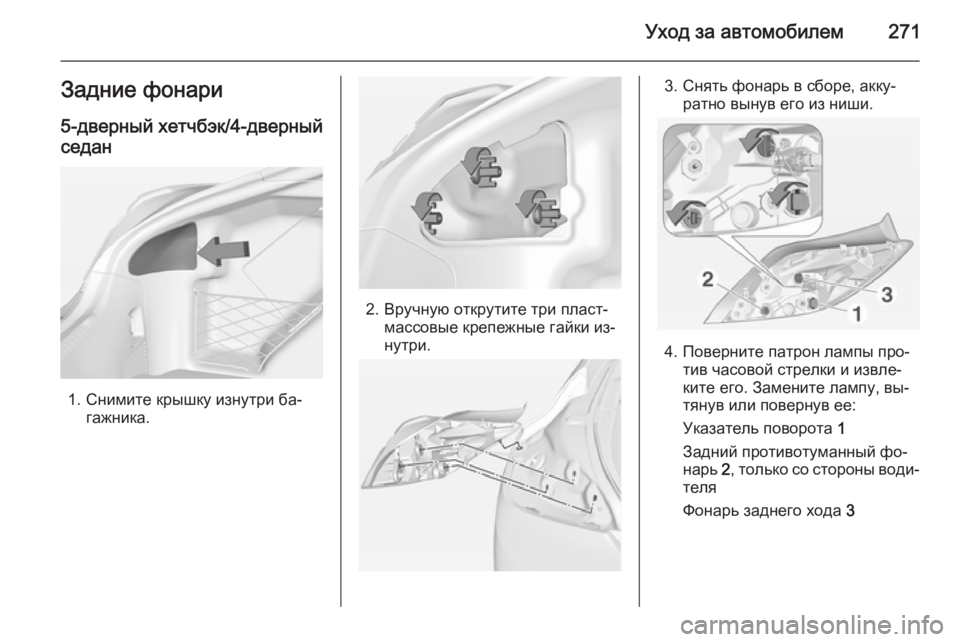

Уход за автомобилем271Задние фонари
5-дверный хетчбэк/4-дверный
седан
1. Снимите крышку изнутри ба‐ гажника.
2. Вручную открутите три пласт‐
массовые крепежные гайки из‐
нутри.
3. Снять фонарь в сборе, акку‐ ратно вынув его из ниши.
4. Поверните патрон лампы про‐тив часовой стрелки и извле‐
ките его. Замените лампу, вы‐
тянув или повернув ее:
Указатель поворота 1
Задний противотуманный фо‐
нарь 2, только со стороны води‐
теля
Фонарь заднего хода 3

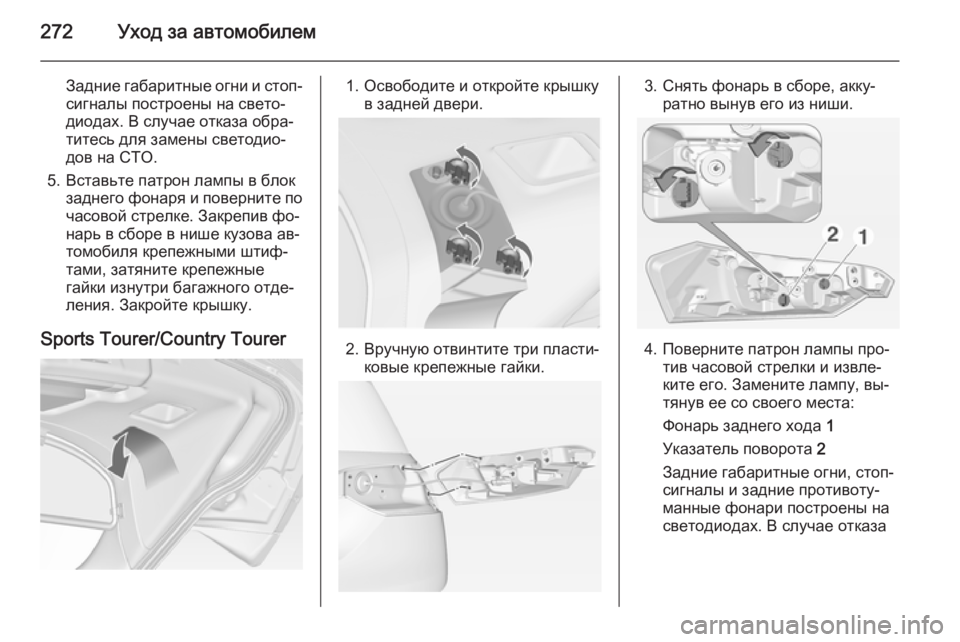

272Уход за автомобилем
Задние габаритные огни и стоп-
сигналы построены на свето‐
диодах. В случае отказа обра‐
титесь для замены светодио‐
дов на СТО.
5. Вставьте патрон лампы в блок заднего фонаря и поверните по
часовой стрелке. Закрепив фо‐
нарь в сборе в нише кузова ав‐
томобиля крепежными штиф‐
тами, затяните крепежные
гайки изнутри багажного отде‐
ления. Закройте крышку.
Sports Tourer/Country Tourer1. Освободите и откройте крышку в задней двери.
2. Вручную отвинтите три пласти‐ ковые крепежные гайки.
3. Снять фонарь в сборе, акку‐ратно вынув его из ниши.
4. Поверните патрон лампы про‐тив часовой стрелки и извле‐
ките его. Замените лампу, вы‐
тянув ее со своего места:
Фонарь заднего хода 1
Указатель поворота 2
Задние габаритные огни, стоп-
сигналы и задние противоту‐
манные фонари построены на
светодиодах. В случае отказа

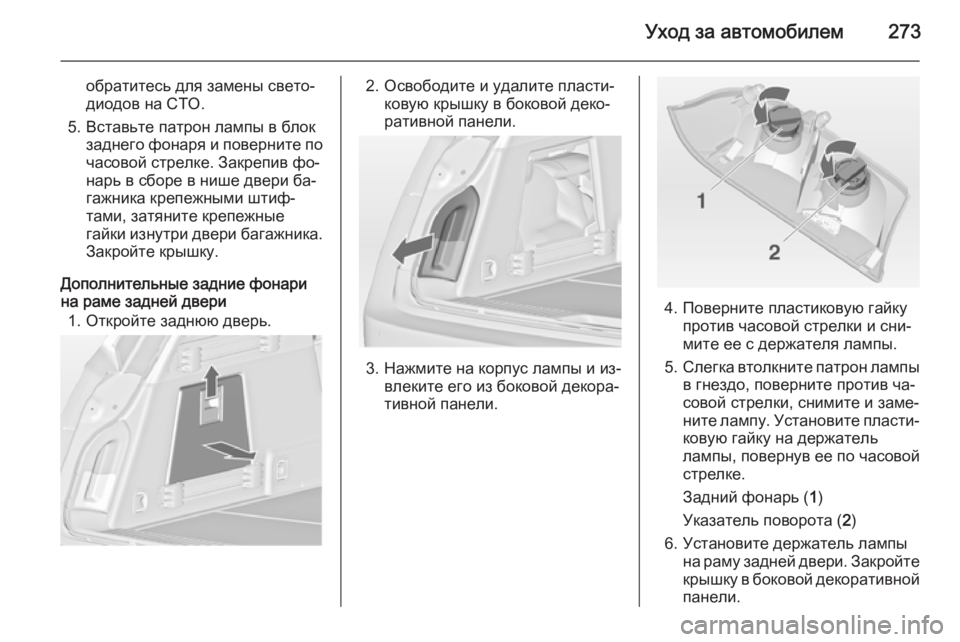

Уход за автомобилем273
обратитесь для замены свето‐диодов на СТО.
5. Вставьте патрон лампы в блок заднего фонаря и поверните по
часовой стрелке. Закрепив фо‐
нарь в сборе в нише двери ба‐
гажника крепежными штиф‐
тами, затяните крепежные
гайки изнутри двери багажника. Закройте крышку.
Дополнительные задние фонари
на раме задней двери
1. Откройте заднюю дверь.2. Освободите и удалите пласти‐ ковую крышку в боковой деко‐
ративной панели.
3. Нажмите на корпус лампы и из‐ влеките его из боковой декора‐
тивной панели.
4. Поверните пластиковую гайку против часовой стрелки и сни‐
мите ее с держателя лампы.
5. Слегка втолкните патрон лампы
в гнездо, поверните против ча‐
совой стрелки, снимите и заме‐
ните лампу. Установите пласти‐
ковую гайку на держатель
лампы, повернув ее по часовой
стрелке.
Задний фонарь ( 1)
Указатель поворота ( 2)
6. Установите держатель лампы на раму задней двери. Закройтекрышку в боковой декоративнойпанели.

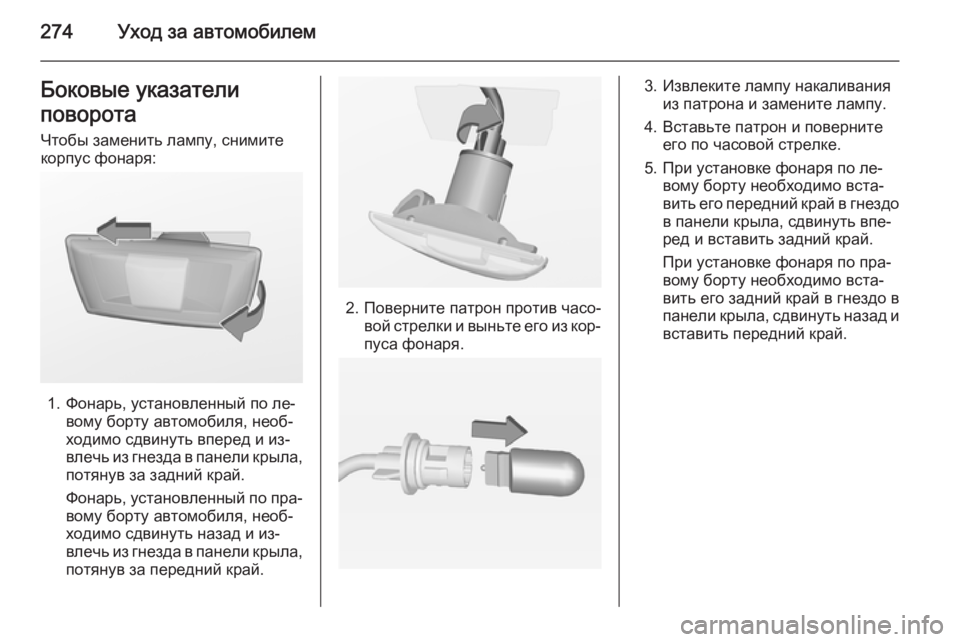

274Уход за автомобилемБоковые указатели
поворота Чтобы заменить лампу, снимите
корпус фонаря:
1. Фонарь, установленный по ле‐ вому борту автомобиля, необ‐
ходимо сдвинуть вперед и из‐
влечь из гнезда в панели крыла,
потянув за задний край.
Фонарь, установленный по пра‐ вому борту автомобиля, необ‐
ходимо сдвинуть назад и из‐
влечь из гнезда в панели крыла,
потянув за передний край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из кор‐
пуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и поверните его по часовой стрелке.
5. При установке фонаря по ле‐ вому борту необходимо вста‐
вить его передний край в гнездо
в панели крыла, сдвинуть впе‐
ред и вставить задний край.
При установке фонаря по пра‐
вому борту необходимо вста‐
вить его задний край в гнездо в
панели крыла, сдвинуть назад и вставить передний край.

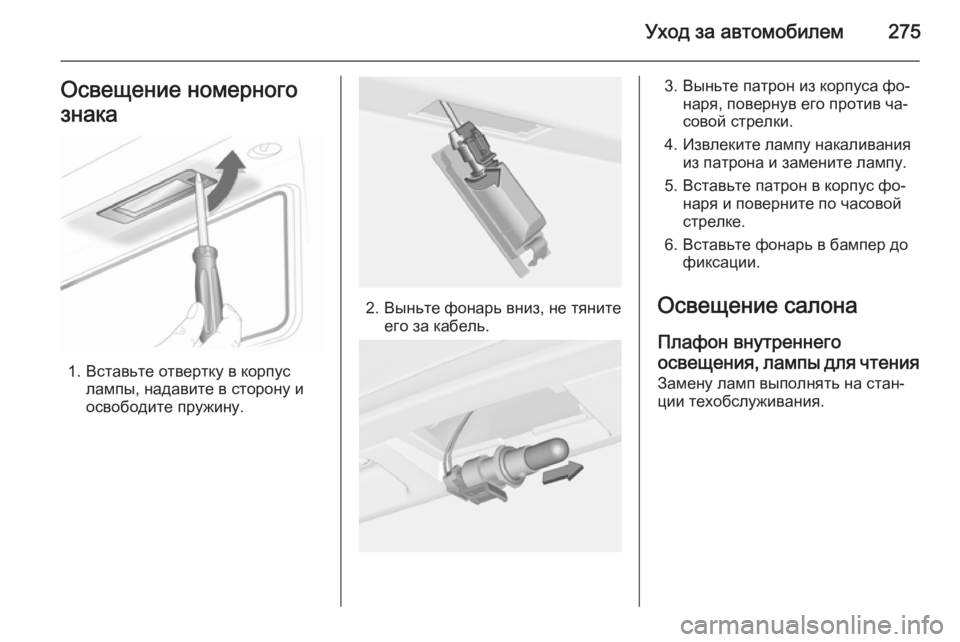

Уход за автомобилем275Освещение номерного
знака
1. Вставьте отвертку в корпус лампы, надавите в сторону и
освободите пружину.
2. Выньте фонарь вниз, не тяните его за кабель.
3. Выньте патрон из корпуса фо‐ наря, повернув его против ча‐
совой стрелки.
4. Извлеките лампу накаливания из патрона и замените лампу.
5. Вставьте патрон в корпус фо‐ наря и поверните по часовойстрелке.
6. Вставьте фонарь в бампер до фиксации.
Освещение салона Плафон внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.

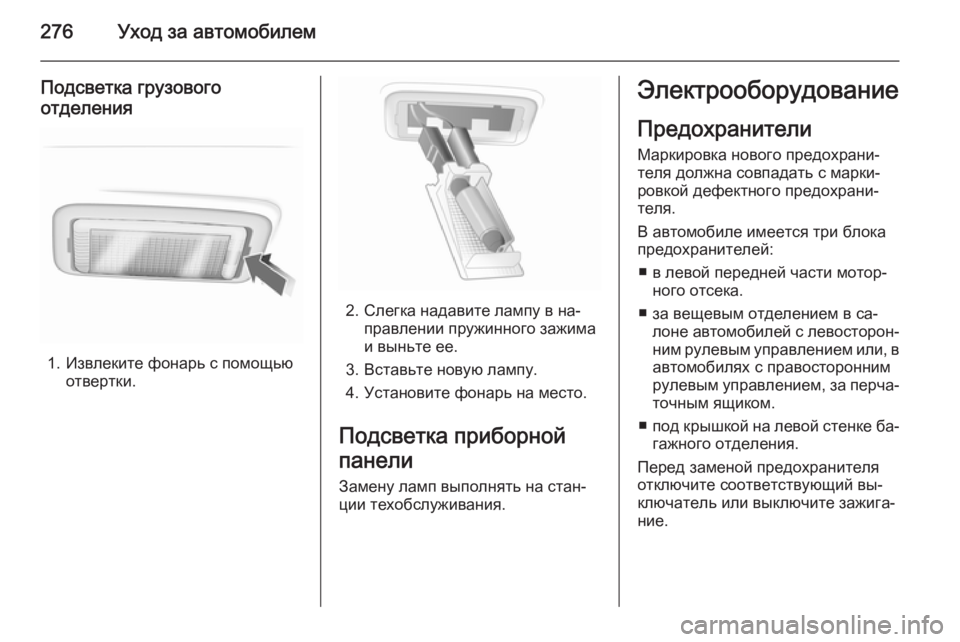

276Уход за автомобилем
Подсветка грузового
отделения
1. Извлеките фонарь с помощью отвертки.
2. Слегка надавите лампу в на‐ правлении пружинного зажима
и выньте ее.
3. Вставьте новую лампу.
4. Установите фонарь на место.
Подсветка приборной
панели Замену ламп выполнять на стан‐
ции техобслуживания.
Электрооборудование
Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
■ в левой передней части мотор‐ ного отсека.
■ за вещевым отделением в са‐ лоне автомобилей с левосторон‐
ним рулевым управлением или, в автомобилях с правосторонним
рулевым управлением, за перча‐ точным ящиком.
■ под крышкой на левой стенке ба‐
гажного отделения.
Перед заменой предохранителя отключите соответствующий вы‐ключатель или выключите зажига‐
ние.

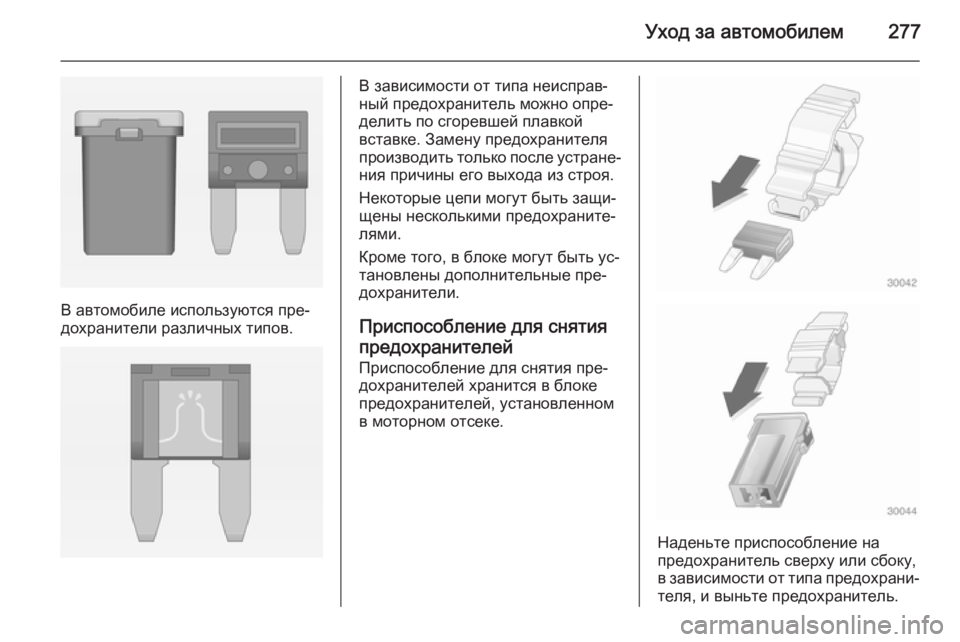

Уход за автомобилем277
В автомобиле используются пре‐
дохранители различных типов.
В зависимости от типа неисправ‐
ный предохранитель можно опре‐
делить по сгоревшей плавкой
вставке. Замену предохранителя производить только после устране‐
ния причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть ус‐
тановлены дополнительные пре‐
дохранители.
Приспособление для снятия
предохранителей Приспособление для снятия пре‐
дохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐
теля, и выньте предохранитель.

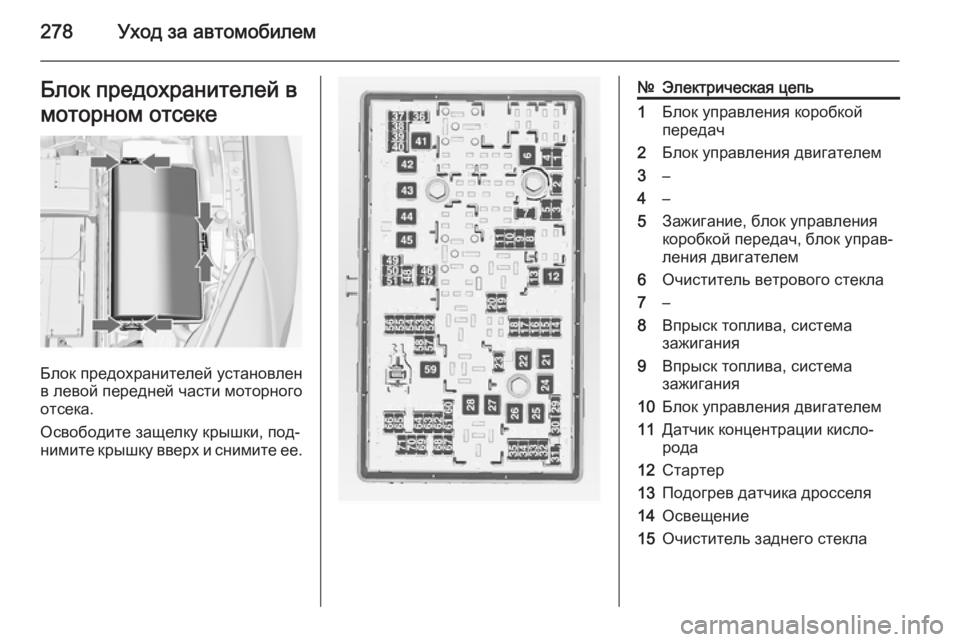

278Уход за автомобилемБлок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки, под‐
нимите крышку вверх и снимите ее.
№Электрическая цепь1Блок управления коробкой
передач2Блок управления двигателем3–4–5Зажигание, блок управления
коробкой передач, блок управ‐
ления двигателем6Очиститель ветрового стекла7–8Впрыск топлива, система
зажигания9Впрыск топлива, система
зажигания10Блок управления двигателем11Датчик концентрации кисло‐
рода12Стартер13Подогрев датчика дросселя14Освещение15Очиститель заднего стекла
