2014 OPEL INSIGNIA Инструкция по эксплуатации (in Russian)

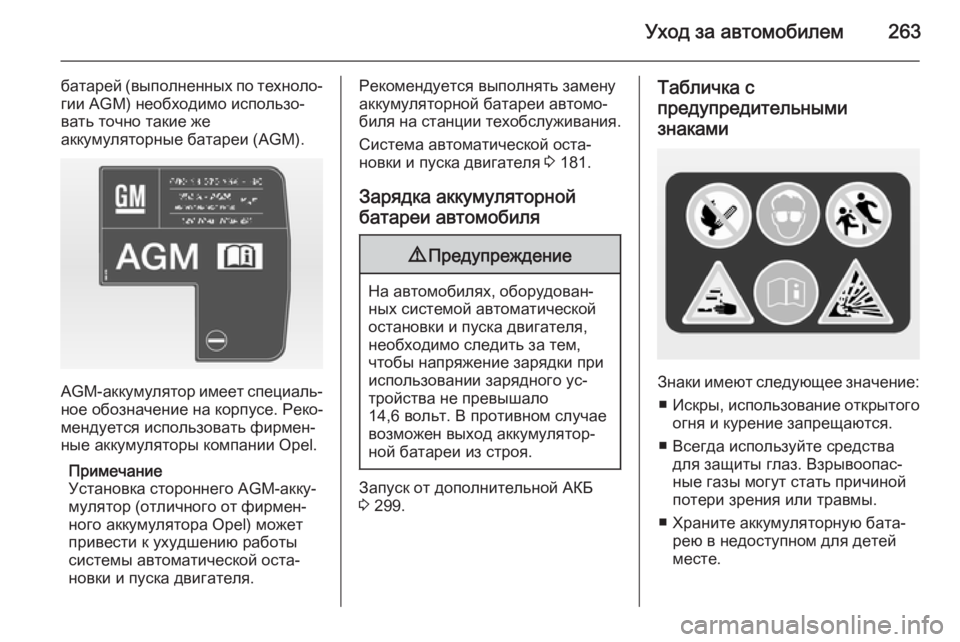

Уход за автомобилем263
батарей (выполненных по техноло‐
гии AGM) необходимо использо‐
вать точно такие же
аккумуляторные батареи (AGM).
AGM- аккумулятор имеет специаль‐
ное обозначение на корпусе. Реко‐
мендуется использовать фирмен‐
ные аккумуляторы компании Opel.
Примечание
Установка стороннего AGM-акку‐
мулятор (отличного от фирмен‐
ного аккумулятора Opel) может привести к ухудшению работы
системы автоматической оста‐
новки и пуска двигателя.
Рекомендуется выполнять замену
аккумуляторной батареи автомо‐
биля на станции техобслуживания.
Система автоматической оста‐ новки и пуска двигателя 3 181.
Зарядка аккумуляторной
батареи автомобиля9 Предупреждение
На автомобилях, оборудован‐
ных системой автоматической
остановки и пуска двигателя,
необходимо следить за тем,
чтобы напряжение зарядки при
использовании зарядного ус‐
тройства не превышало
14,6 вольт. В противном случае
возможен выход аккумулятор‐
ной батареи из строя.
Запуск от дополнительной АКБ
3 299.
Табличка с
предупредительными
знаками
Знаки имеют следующее значение:
■ Искры, использование открытого
огня и курение запрещаются.
■ Всегда используйте средства для защиты глаз. Взрывоопас‐
ные газы могут стать причиной
потери зрения или травмы.
■ Храните аккумуляторную бата‐ рею в недоступном для детей
месте.

264Уход за автомобилем
■ В аккумуляторной батарее нахо‐дится серная кислота, которая
может стать причиной потери
зрения или сильных химических
ожогов.
■ Дополнительные сведения см. в руководстве по эксплуатации.
■ Рядом с аккумуляторной бата‐ реей могут присутствовать взры‐
воопасные газы.
Удаление воздуха из
дизельной топливной
системы Если топливный бак был израсхо‐дован полностью, необходимо
стравить воздух из системы подачи
дизельного топлива. Включите за‐
жигание трижды, по 15 секунд каж‐
дый раз. После этого запустите двигатель максимум на 40 секунд.
Повторите эту процедуру, выждав не менее 5 секунд. Если двигатель
не запускается, обратитесь за по‐
мощью на станцию техобслужива‐ ния.Замена щеток
стеклоочистителя
Щетки стеклоочистителя
ветрового стекла
Поднимите рычаг стеклоочисти‐
теля и освободите крепежный за‐
жим.
Освободите щетку стеклоочисти‐
теля и снимите ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим уг‐
лом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.

Уход за автомобилем265
Стеклоочиститель заднего
стекла
Поднимите рычаг стеклоочисти‐
теля. Прижмите оба фиксатора на
рычаге, освободите щетку стекло‐
очистителя и снимите ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим уг‐
лом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Замена ламп
Выключите зажигание и соответ‐
ствующий выключатель или за‐
кройте двери.
Новую лампу держите только за цо‐
коль. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Замена ламп передних фар осу‐
ществляется со стороны мотор‐
ного отсека.
Проверка ламп
После замены ламп включите за‐
жигание, включите и проверьте
фары.Галогенные фары
Бигалогеновые блок-фары (1) с од‐
ной лампой для ближнего и даль‐ него света.
Боковой/дневной свет фар (2) .
Передний указатель поворота (3)

266Уход за автомобилем

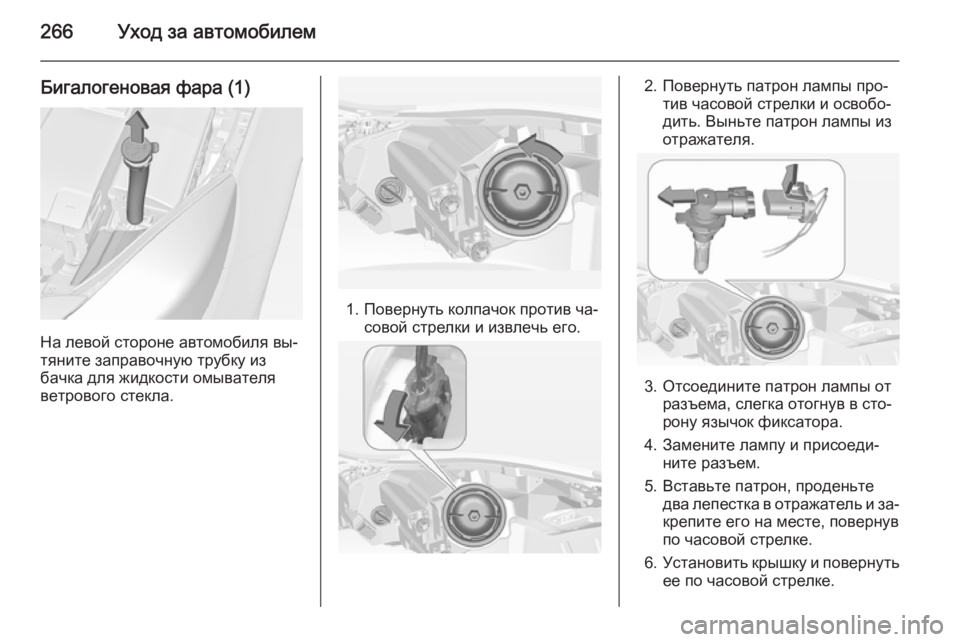

Бигалогеновая фара (1)
На левой стороне автомобиля вы‐
тяните заправочную трубку из
бачка для жидкости омывателя
ветрового стекла.
1. Повернуть колпачок против ча‐ совой стрелки и извлечь его.
2. Повернуть патрон лампы про‐тив часовой стрелки и освобо‐
дить. Выньте патрон лампы из
отражателя.
3. Отсоедините патрон лампы от разъема, слегка отогнув в сто‐
рону язычок фиксатора.
4. Замените лампу и присоеди‐ ните разъем.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.

Уход за автомобилем267

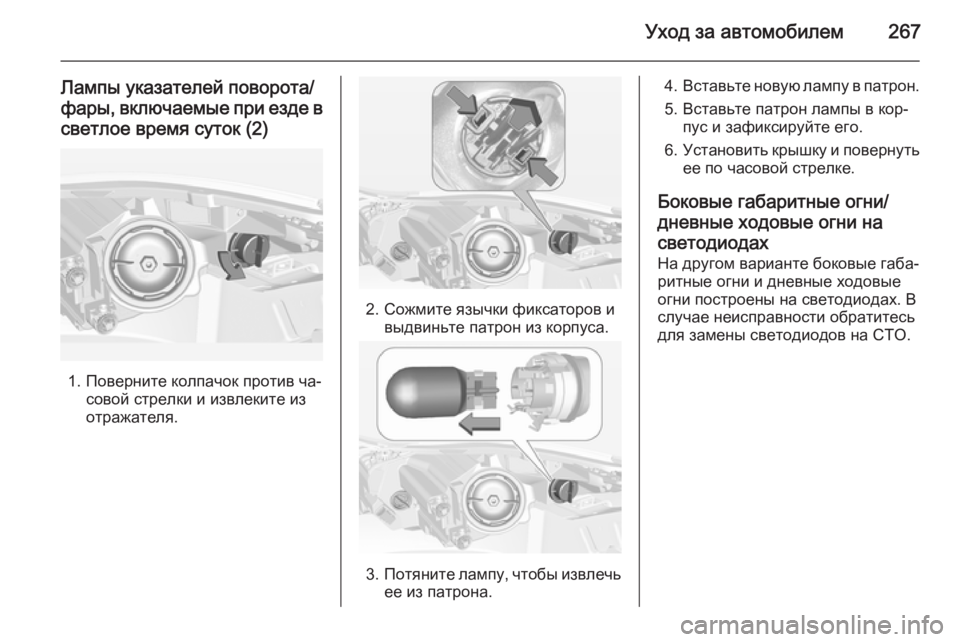

Лампы указателей поворота/
фары, включаемые при езде в светлое время суток (2)
1. Поверните колпачок против ча‐ совой стрелки и извлеките из
отражателя.
2. Сожмите язычки фиксаторов и выдвиньте патрон из корпуса.
3.Потяните лампу, чтобы извлечь
ее из патрона.
4. Вставьте новую лампу в патрон.
5. Вставьте патрон лампы в кор‐ пус и зафиксируйте его.
6. Установить крышку и повернуть
ее по часовой стрелке.
Боковые габаритные огни/
дневные ходовые огни на
светодиодах
На другом варианте боковые габа‐
ритные огни и дневные ходовые
огни построены на светодиодах. В
случае неисправности обратитесь
для замены светодиодов на СТО.

268Уход за автомобилем

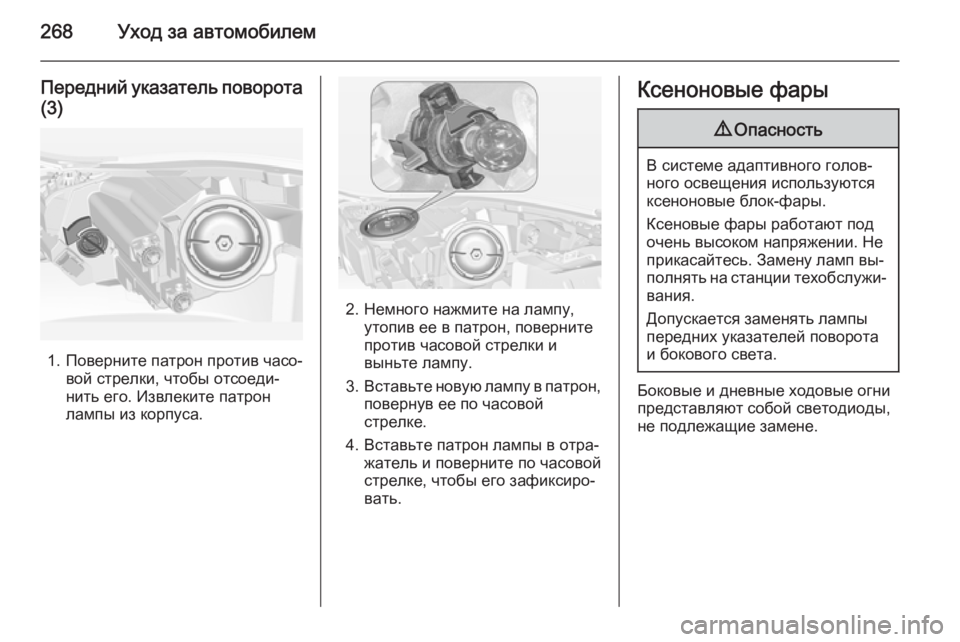

Передний указатель поворота
(3)
1. Поверните патрон против часо‐ вой стрелки, чтобы отсоеди‐
нить его. Извлеките патрон
лампы из корпуса.
2. Немного нажмите на лампу, утопив ее в патрон, поверните
против часовой стрелки и
выньте лампу.
3. Вставьте новую лампу в патрон,
повернув ее по часовой
стрелке.
4. Вставьте патрон лампы в отра‐ жатель и поверните по часовой
стрелке, чтобы его зафиксиро‐
вать.
Ксеноновые фары9 Опасность
В системе адаптивного голов‐
ного освещения используются
ксеноновые блок-фары.
Ксеновые фары работают под
очень высоком напряжении. Не
прикасайтесь. Замену ламп вы‐
полнять на станции техобслужи‐ вания.
Допускается заменять лампы
передних указателей поворота
и бокового света.
Боковые и дневные ходовые огни представляют собой светодиоды,
не подлежащие замене.

Уход за автомобилем269

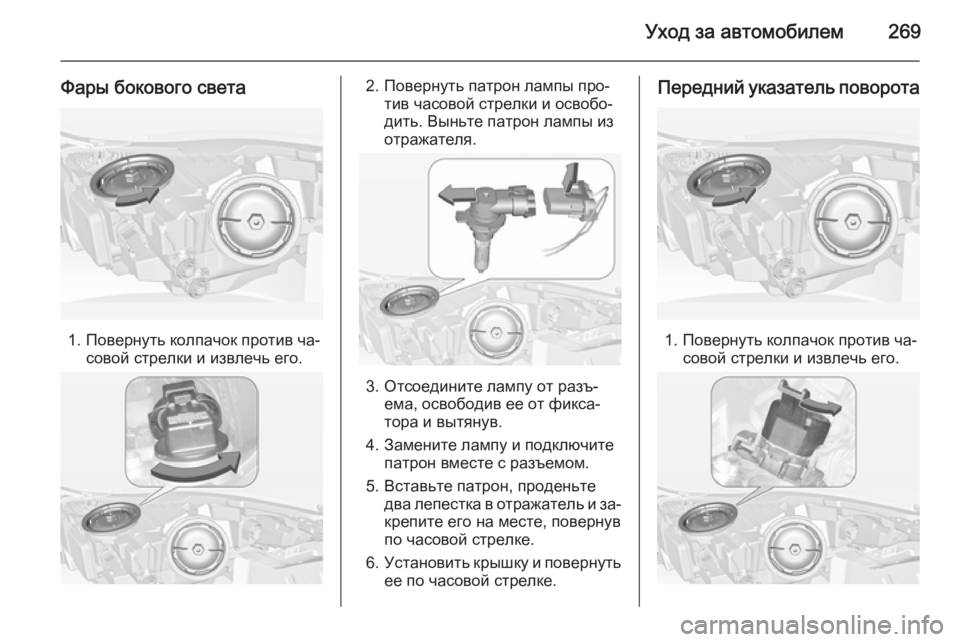

Фары бокового света
1. Повернуть колпачок против ча‐совой стрелки и извлечь его.
2. Повернуть патрон лампы про‐тив часовой стрелки и освобо‐
дить. Выньте патрон лампы из
отражателя.
3. Отсоедините лампу от разъ‐ ема, освободив ее от фикса‐
тора и вытянув.
4. Замените лампу и подключите патрон вместе с разъемом.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Передний указатель поворота
1. Повернуть колпачок против ча‐ совой стрелки и извлечь его.

270Уход за автомобилем
2. Повернуть патрон лампы про‐тив часовой стрелки и освобо‐дить. Выньте патрон лампы изотражателя.
3. Отсоедините держатель лампы от разъема, освободив его от
фиксатора и вытянув.
4. Замените лампу и присоеди‐ ните держатель лампы к разъ‐
ему.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
по часовой стрелке.
Лампы указателей поворота/
фары, включаемые при езде в светлое время суток Боковые габаритные огни и днев‐
ные ходовые огни построены на
светодиодах. В случае неисправ‐
ности обратитесь для замены све‐
тодиодов на СТО.
Противотуманная фара Доступ к лампам осуществляется
со стороны днища.
1. Повернуть патрон лампы про‐
тив часовой стрелки и извлечь
его из рефлектора.
2. Отсоедините патрон лампы от разъема, нажав на язычок фик‐
сатора.
3. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
4. Вставьте патрон лампы в отра‐ жатель и поверните его по ча‐
совой стрелке, чтобы зафикси‐
ровать.
