2014 OPEL INSIGNIA Инструкция по эксплуатации (in Russian)

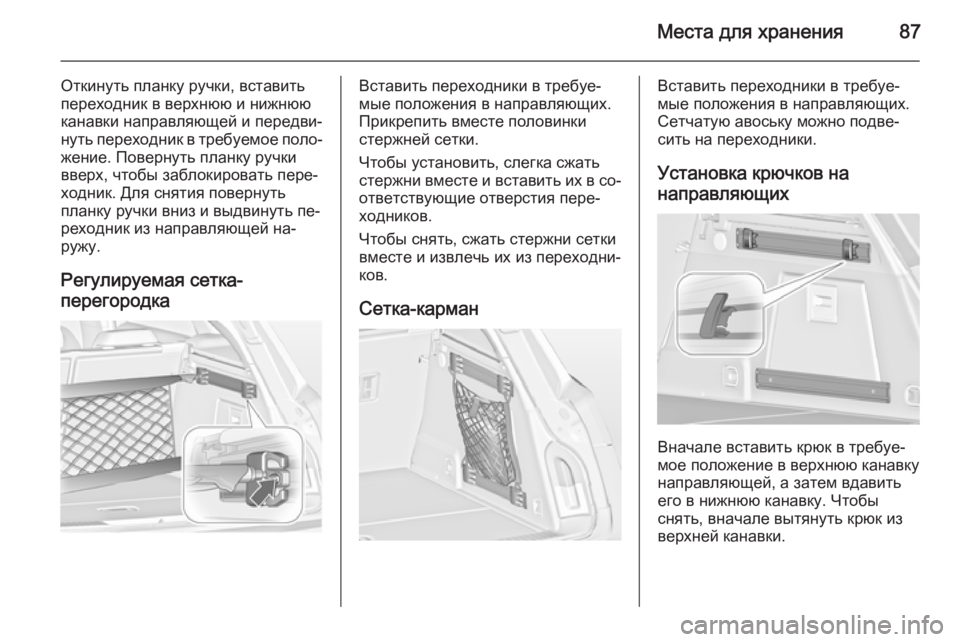

Места для хранения87
Откинуть планку ручки, вставить
переходник в верхнюю и нижнюю
канавки направляющей и передви‐
нуть переходник в требуемое поло‐ жение. Повернуть планку ручки
вверх, чтобы заблокировать пере‐
ходник. Для снятия повернуть
планку ручки вниз и выдвинуть пе‐
реходник из направляющей на‐
ружу.
Регулируемая сетка-
перегородкаВставить переходники в требуе‐
мые положения в направляющих. Прикрепить вместе половинки
стержней сетки.
Чтобы установить, слегка сжать стержни вместе и вставить их в со‐
ответствующие отверстия пере‐
ходников.
Чтобы снять, сжать стержни сетки
вместе и извлечь их из переходни‐
ков.
Сетка-карманВставить переходники в требуе‐
мые положения в направляющих. Сетчатую авоську можно подве‐
сить на переходники.
Установка крючков на
направляющих
Вначале вставить крюк в требуе‐
мое положение в верхнюю канавку
направляющей, а затем вдавить
его в нижнюю канавку. Чтобы
снять, вначале вытянуть крюк из
верхней канавки.

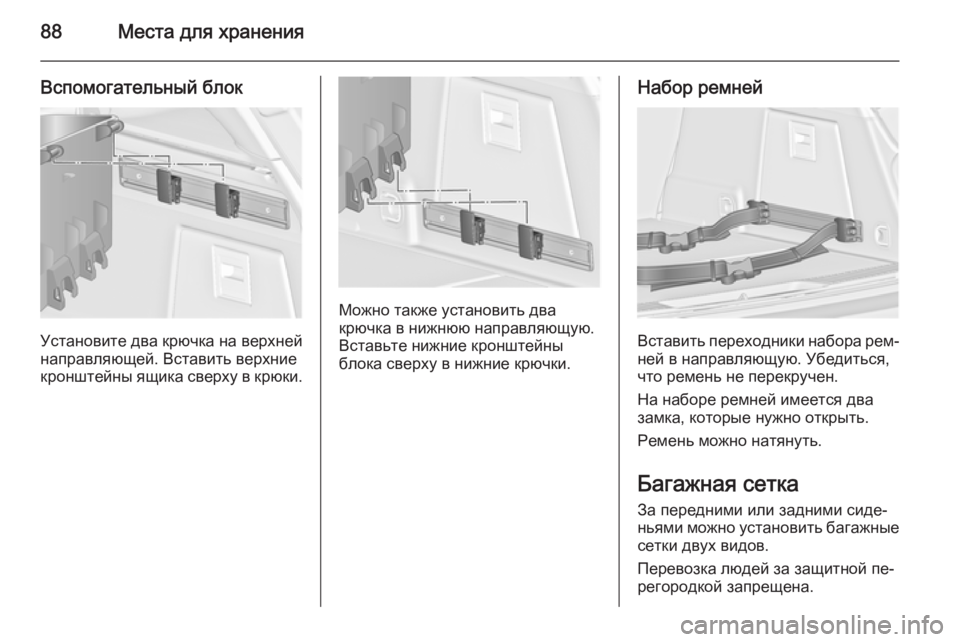

88Места для хранения
Вспомогательный блок
Установите два крючка на верхней
направляющей. Вставить верхние кронштейны ящика сверху в крюки.
Можно также установить два
крючка в нижнюю направляющую.
Вставьте нижние кронштейны
блока сверху в нижние крючки.
Набор ремней
Вставить переходники набора рем‐
ней в направляющую. Убедиться,
что ремень не перекручен.
На наборе ремней имеется два
замка, которые нужно открыть.
Ремень можно натянуть.
Багажная сетка
За передними или задними сиде‐ ньями можно установить багажные
сетки двух видов.
Перевозка людей за защитной пе‐
регородкой запрещена.

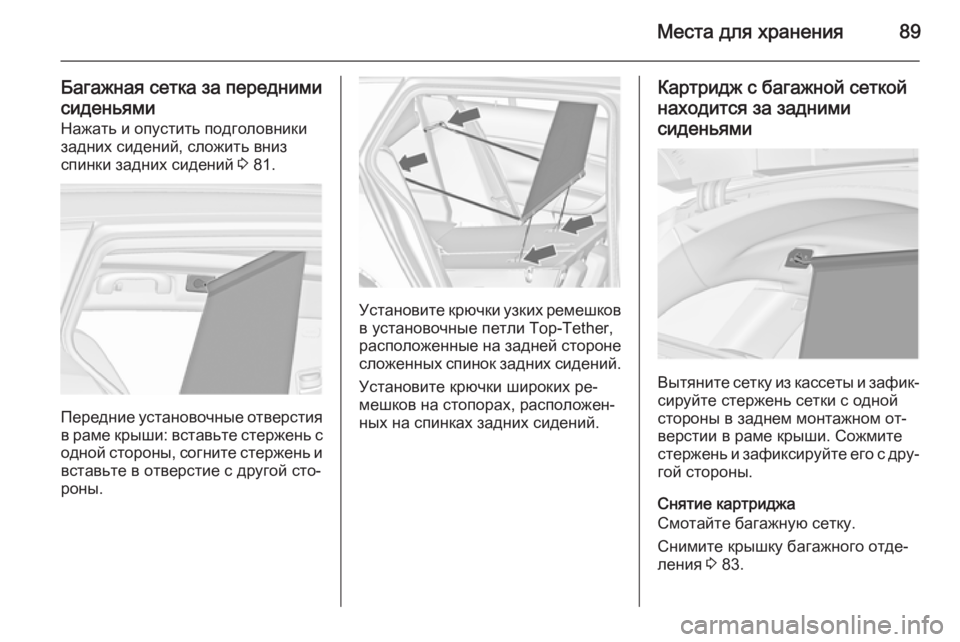

Места для хранения89
Багажная сетка за переднимисиденьями
Нажать и опустить подголовники
задних сидений, сложить вниз
спинки задних сидений 3 81.
Передние установочные отверстия
в раме крыши: вставьте стержень с
одной стороны, согните стержень и
вставьте в отверстие с другой сто‐
роны.
Установите крючки узких ремешков в установочные петли Top-Tether,
расположенные на задней стороне сложенных спинок задних сидений.
Установите крючки широких ре‐
мешков на стопорах, расположен‐
ных на спинках задних сидений.
Картридж с багажной сеткой
находится за задними
сиденьями
Вытяните сетку из кассеты и зафик‐
сируйте стержень сетки с одной
стороны в заднем монтажном от‐
верстии в раме крыши. Сожмите
стержень и зафиксируйте его с дру‐ гой стороны.
Снятие картриджа
Смотайте багажную сетку.
Снимите крышку багажного отде‐
ления 3 83.

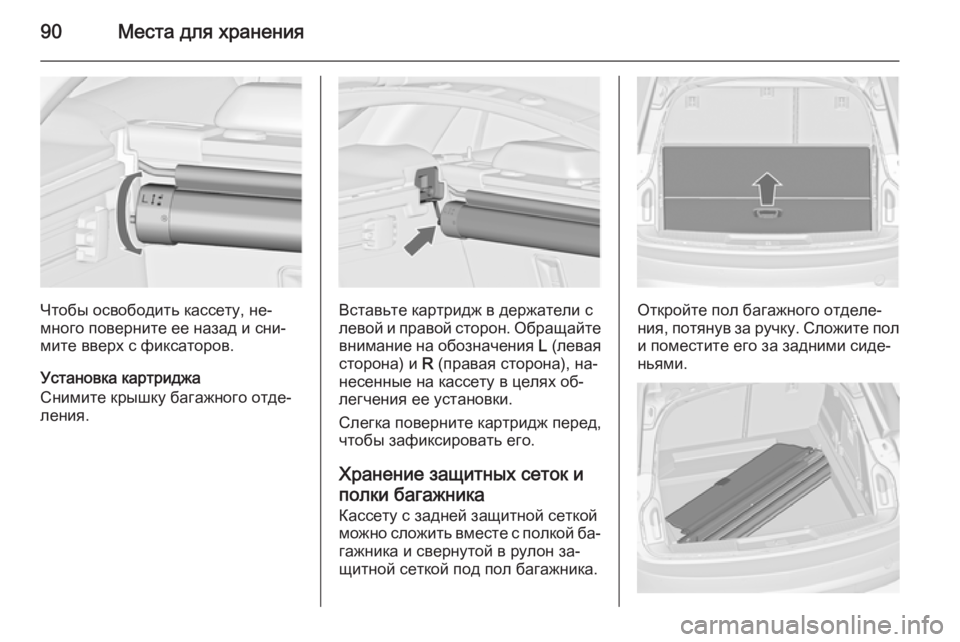

90Места для хранения
Чтобы освободить кассету, не‐
много поверните ее назад и сни‐
мите вверх с фиксаторов.
Установка картриджа
Снимите крышку багажного отде‐
ления.Вставьте картридж в держатели с
левой и правой сторон. Обращайте внимание на обозначения L (левая
сторона) и R (правая сторона), на‐
несенные на кассету в целях об‐
легчения ее установки.
Слегка поверните картридж перед, чтобы зафиксировать его.
Хранение защитных сеток и
полки багажника
Кассету с задней защитной сеткой
можно сложить вместе с полкой ба‐
гажника и свернутой в рулон за‐
щитной сеткой под пол багажника.Откройте пол багажного отделе‐
ния, потянув за ручку. Сложите пол и поместите его за задними сиде‐
ньями.

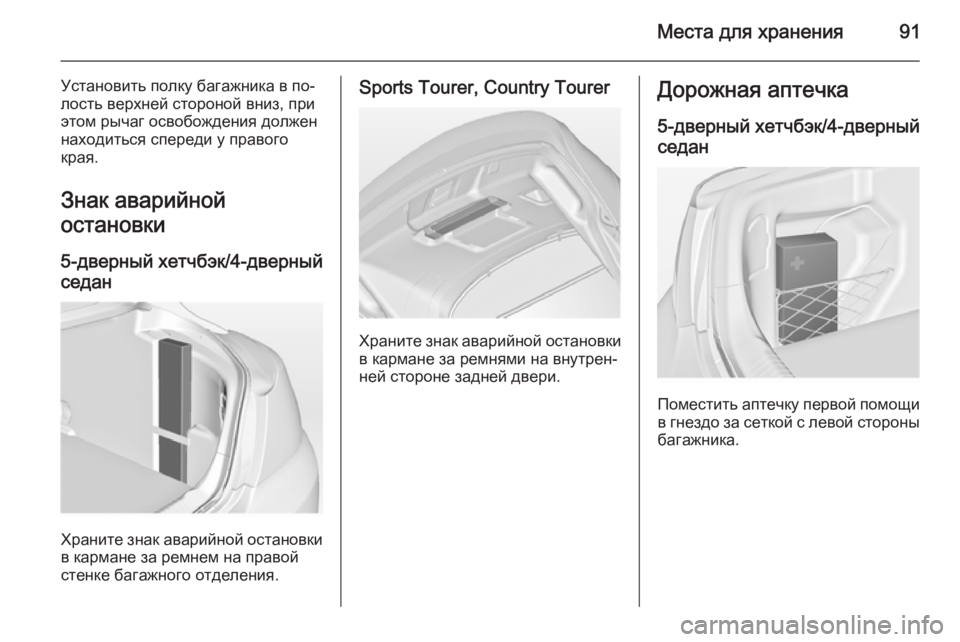

Места для хранения91
Установить полку багажника в по‐
лость верхней стороной вниз, при
этом рычаг освобождения должен
находиться спереди у правого
края.
Знак аварийной
остановки
5-дверный хетчбэк/4-дверный
седан
Храните знак аварийной остановки
в кармане за ремнем на правой
стенке багажного отделения.
Sports Tourer, Country Tourer
Храните знак аварийной остановки
в кармане за ремнями на внутрен‐
ней стороне задней двери.
Дорожная аптечка
5-дверный хетчбэк/4-дверный
седан
Поместить аптечку первой помощи в гнездо за сеткой с левой стороны
багажника.

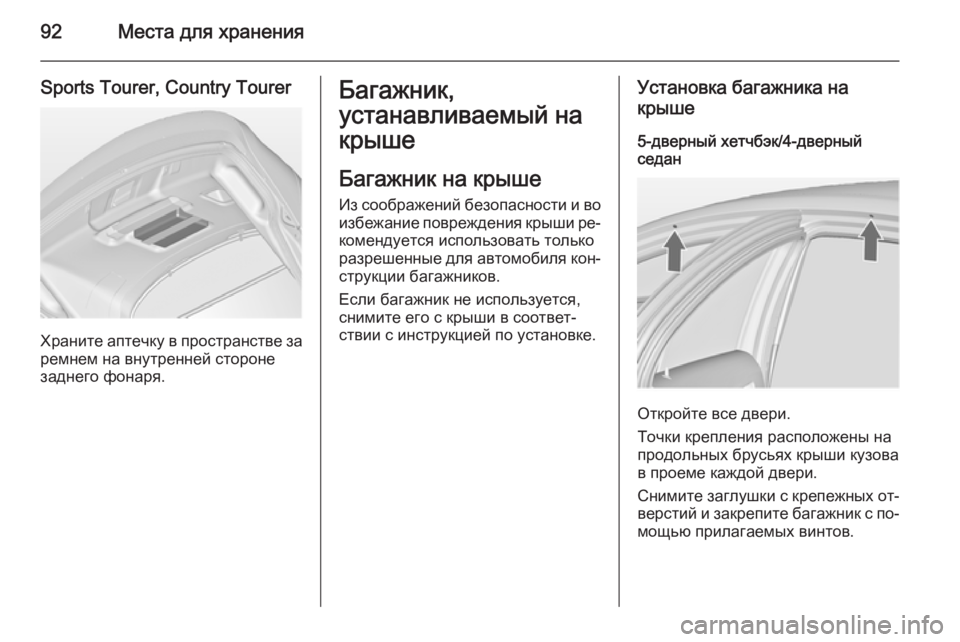

92Места для хранения
Sports Tourer, Country Tourer
Храните аптечку в пространстве за
ремнем на внутренней стороне
заднего фонаря.
Багажник,
устанавливаемый на
крыше
Багажник на крыше Из соображений безопасности и во
избежание повреждения крыши ре‐ комендуется использовать только
разрешенные для автомобиля кон‐
струкции багажников.
Если багажник не используется,
снимите его с крыши в соответ‐
ствии с инструкцией по установке.Установка багажника на
крыше
5-дверный хетчбэк/4-дверный
седан
Откройте все двери.
Точки крепления расположены на
продольных брусьях крыши кузова
в проеме каждой двери.
Снимите заглушки с крепежных от‐ верстий и закрепите багажник с по‐
мощью прилагаемых винтов.

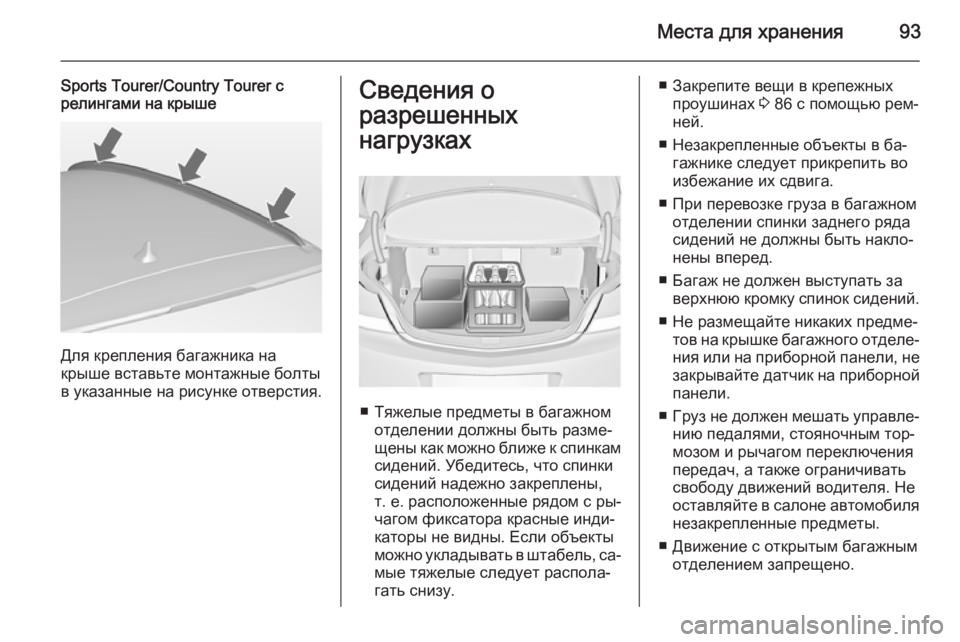

Места для хранения93
Sports Tourer/Country Tourer срелингами на крыше
Для крепления багажника на
крыше вставьте монтажные болты в указанные на рисунке отверстия.
Сведения о
разрешенных
нагрузках
■ Тяжелые предметы в багажном отделении должны быть разме‐
щены как можно ближе к спинкам сидений. Убедитесь, что спинки
сидений надежно закреплены,
т. е. расположенные рядом с ры‐
чагом фиксатора красные инди‐
каторы не видны. Если объекты
можно укладывать в штабель, са‐
мые тяжелые следует распола‐
гать снизу.
■ Закрепите вещи в крепежных проушинах 3 86 с помощью рем‐
ней.
■ Незакрепленные объекты в ба‐ гажнике следует прикрепить во
избежание их сдвига.
■ При перевозке груза в багажном отделении спинки заднего ряда
сидений не должны быть накло‐
нены вперед.
■ Багаж не должен выступать за верхнюю кромку спинок сидений.
■ Не размещайте никаких предме‐ тов на крышке багажного отделе‐ния или на приборной панели, не
закрывайте датчик на приборной панели.
■ Груз не должен мешать управле‐
нию педалями, стояночным тор‐
мозом и рычагом переключения
передач, а также ограничивать
свободу движений водителя. Не
оставляйте в салоне автомобиля незакрепленные предметы.
■ Движение с открытым багажным отделением запрещено.

94Места для хранения9Предупреждение
Всегда следует проверять, что
груз надежно уложен в автомо‐
биле. В противном случае объ‐
екты могут быть выброшены
внутрь салона автомобиля и
причинят травму или смерть
пассажирам, повредят груз или
автомобиль.
■ Нагрузка определяется как раз‐
ность между допустимой общей
массой (см. идентификационную
табличку 3 313) и массой снаря‐
женного автомобиля согласно
стандарту EC.
Чтобы рассчитать полезную на‐
грузку, проверьте данные вашего
автомобиля по таблице веса в
начале этого руководства.
Снаряженная масса по нормати‐
вам ЕС включает в себя массу
водителя (68 кг), багажа (7 кг) и
всех жидкостей (заполнение топ‐
ливного бака на 90 %).
Дополнительное оборудование и
принадлежности увеличивают
снаряженную массу автомобиля.
■ При движении с багажником на крыше снижается боковая ветро‐
вая устойчивость автомобиля, управляемость автомобиля
ухудшается из-за более высо‐
кого центра тяжести. Распреде‐
лите груз равномерно и закре‐
пите его должным образом кре‐
пежными стропами. Отрегули‐
руйте давление в шинах и соблю‐ дайте скорость в соответствии с
загрузкой автомобиля. Чаще
проверяйте и подтягивайте кре‐
пления груза.
Не превышайте скорость
120 км/ч.
Допустимая масса груза, перево‐
зимого на крыше, составляет
100 кг. Нагрузка на крышу скла‐
дывается из массы багажника на крыше и массы груза.
