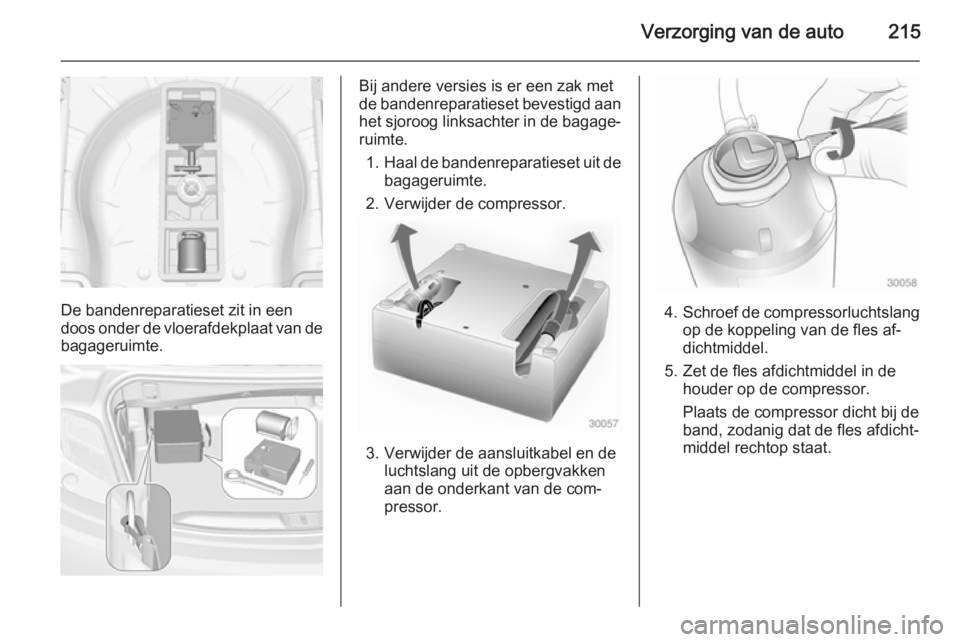

Verzorging van de auto215
De bandenreparatieset zit in een
doos onder de vloerafdekplaat van de
bagageruimte.
Bij andere versies is er een zak met
de bandenreparatieset bevestigd aan het sjoroog linksachter in de bagage‐
ruimte.
1. Haal de bandenreparatieset uit de
bagageruimte.
2. Verwijder de compressor.
3. Verwijder de aansluitkabel en de luchtslang uit de opbergvakken
aan de onderkant van de com‐
pressor.
4. Schroef de compressorluchtslang
op de koppeling van de fles af‐
dichtmiddel.
5. Zet de fles afdichtmiddel in de houder op de compressor.
Plaats de compressor dicht bij de
band, zodanig dat de fles afdicht‐
middel rechtop staat.

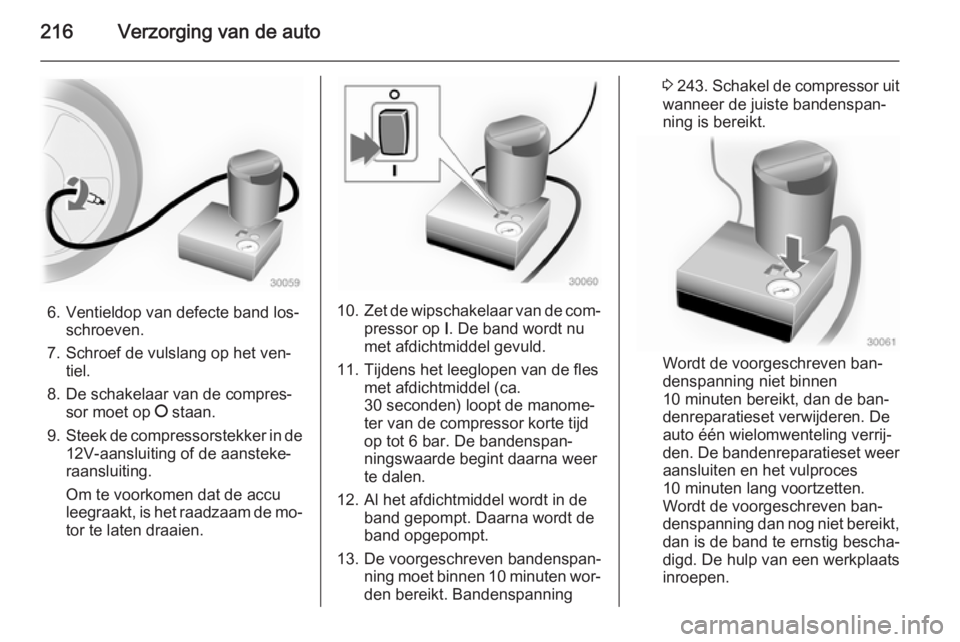

216Verzorging van de auto
6. Ventieldop van defecte band los‐schroeven.
7. Schroef de vulslang op het ven‐ tiel.
8. De schakelaar van de compres‐ sor moet op J staan.
9. Steek de compressorstekker in de
12V-aansluiting of de aansteke‐
raansluiting.
Om te voorkomen dat de accu
leegraakt, is het raadzaam de mo‐
tor te laten draaien.10. Zet de wipschakelaar van de com‐
pressor op I. De band wordt nu
met afdichtmiddel gevuld.
11. Tijdens het leeglopen van de fles met afdichtmiddel (ca.
30 seconden) loopt de manome‐
ter van de compressor korte tijd
op tot 6 bar. De bandenspan‐
ningswaarde begint daarna weer
te dalen.
12. Al het afdichtmiddel wordt in de band gepompt. Daarna wordt de
band opgepompt.
13. De voorgeschreven bandenspan‐ ning moet binnen 10 minuten wor‐
den bereikt. Bandenspanning
3 243 . Schakel de compressor uit
wanneer de juiste bandenspan‐
ning is bereikt.
Wordt de voorgeschreven ban‐
denspanning niet binnen
10 minuten bereikt, dan de ban‐
denreparatieset verwijderen. De
auto één wielomwenteling verrij‐
den. De bandenreparatieset weer
aansluiten en het vulproces
10 minuten lang voortzetten.
Wordt de voorgeschreven ban‐
denspanning dan nog niet bereikt,
dan is de band te ernstig bescha‐
digd. De hulp van een werkplaats inroepen.

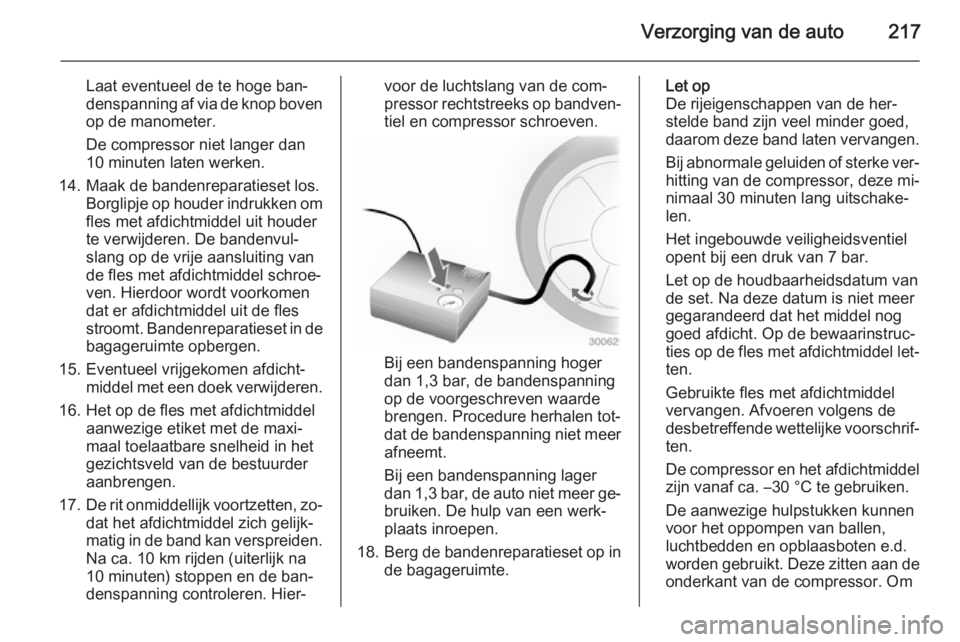

Verzorging van de auto217
Laat eventueel de te hoge ban‐
denspanning af via de knop boven
op de manometer.
De compressor niet langer dan
10 minuten laten werken.
14. Maak de bandenreparatieset los. Borglipje op houder indrukken omfles met afdichtmiddel uit houder
te verwijderen. De bandenvul‐
slang op de vrije aansluiting van
de fles met afdichtmiddel schroe‐
ven. Hierdoor wordt voorkomen
dat er afdichtmiddel uit de fles
stroomt. Bandenreparatieset in de
bagageruimte opbergen.
15. Eventueel vrijgekomen afdicht‐ middel met een doek verwijderen.
16. Het op de fles met afdichtmiddel aanwezige etiket met de maxi‐
maal toelaatbare snelheid in het
gezichtsveld van de bestuurder
aanbrengen.
17. De rit onmiddellijk voortzetten, zo‐
dat het afdichtmiddel zich gelijk‐
matig in de band kan verspreiden. Na ca. 10 km rijden (uiterlijk na
10 minuten) stoppen en de ban‐
denspanning controleren. Hier‐voor de luchtslang van de com‐
pressor rechtstreeks op bandven‐ tiel en compressor schroeven.
Bij een bandenspanning hoger
dan 1,3 bar, de bandenspanning
op de voorgeschreven waarde
brengen. Procedure herhalen tot‐ dat de bandenspanning niet meer
afneemt.
Bij een bandenspanning lager
dan 1,3 bar, de auto niet meer ge‐ bruiken. De hulp van een werk‐
plaats inroepen.
18. Berg de bandenreparatieset op in
de bagageruimte.
Let op
De rijeigenschappen van de her‐
stelde band zijn veel minder goed,
daarom deze band laten vervangen.
Bij abnormale geluiden of sterke ver‐
hitting van de compressor, deze mi‐
nimaal 30 minuten lang uitschake‐
len.
Het ingebouwde veiligheidsventiel
opent bij een druk van 7 bar.
Let op de houdbaarheidsdatum van
de set. Na deze datum is niet meer
gegarandeerd dat het middel nog
goed afdicht. Op de bewaarinstruc‐
ties op de fles met afdichtmiddel let‐
ten.
Gebruikte fles met afdichtmiddel
vervangen. Afvoeren volgens de
desbetreffende wettelijke voorschrif‐ ten.
De compressor en het afdichtmiddel zijn vanaf ca. –30 °C te gebruiken.
De aanwezige hulpstukken kunnen
voor het oppompen van ballen, luchtbedden en opblaasboten e.d.
worden gebruikt. Deze zitten aan de onderkant van de compressor. Om

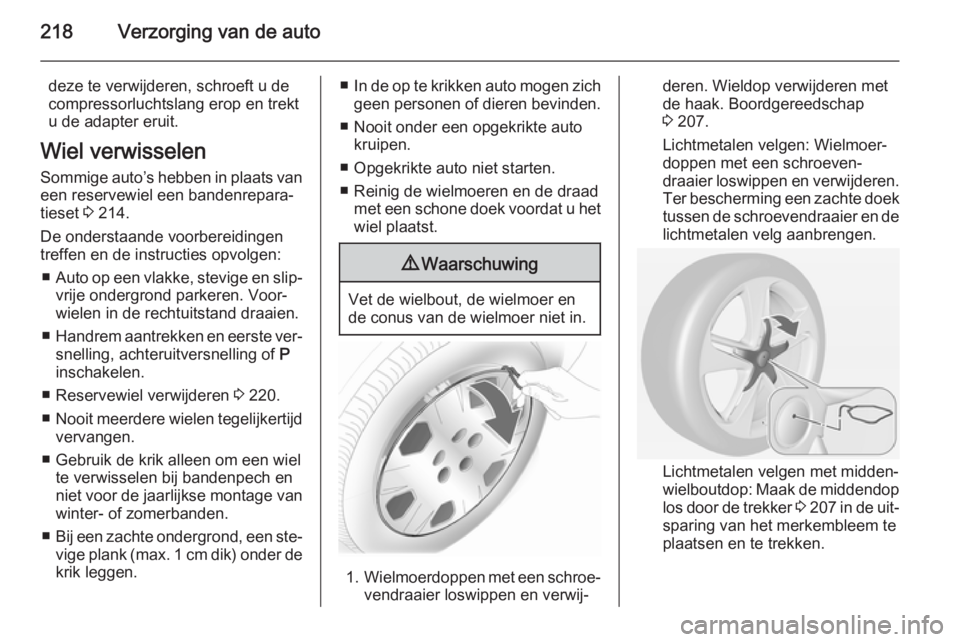

218Verzorging van de auto
deze te verwijderen, schroeft u de
compressorluchtslang erop en trekt
u de adapter eruit.
Wiel verwisselen
Sommige auto’s hebben in plaats van een reservewiel een bandenrepara‐
tieset 3 214.
De onderstaande voorbereidingen
treffen en de instructies opvolgen:
■ Auto op een vlakke, stevige en slip‐
vrije ondergrond parkeren. Voor‐ wielen in de rechtuitstand draaien.
■ Handrem aantrekken en eerste ver‐
snelling, achteruitversnelling of P
inschakelen.
■ Reservewiel verwijderen 3 220.
■ Nooit meerdere wielen tegelijkertijd
vervangen.
■ Gebruik de krik alleen om een wiel te verwisselen bij bandenpech en
niet voor de jaarlijkse montage van
winter- of zomerbanden.
■ Bij een zachte ondergrond, een ste‐
vige plank (max. 1 cm dik) onder de krik leggen.■ In de op te krikken auto mogen zich
geen personen of dieren bevinden.
■ Nooit onder een opgekrikte auto kruipen.
■ Opgekrikte auto niet starten.
■ Reinig de wielmoeren en de draad met een schone doek voordat u hetwiel plaatst.9 Waarschuwing
Vet de wielbout, de wielmoer en
de conus van de wielmoer niet in.
1. Wielmoerdoppen met een schroe‐
vendraaier loswippen en verwij‐
deren. Wieldop verwijderen met
de haak. Boordgereedschap
3 207.
Lichtmetalen velgen: Wielmoer‐
doppen met een schroeven‐
draaier loswippen en verwijderen. Ter bescherming een zachte doek
tussen de schroevendraaier en de lichtmetalen velg aanbrengen.
Lichtmetalen velgen met midden‐
wielboutdop: Maak de middendop
los door de trekker 3 207 in de uit‐
sparing van het merkembleem te
plaatsen en te trekken.

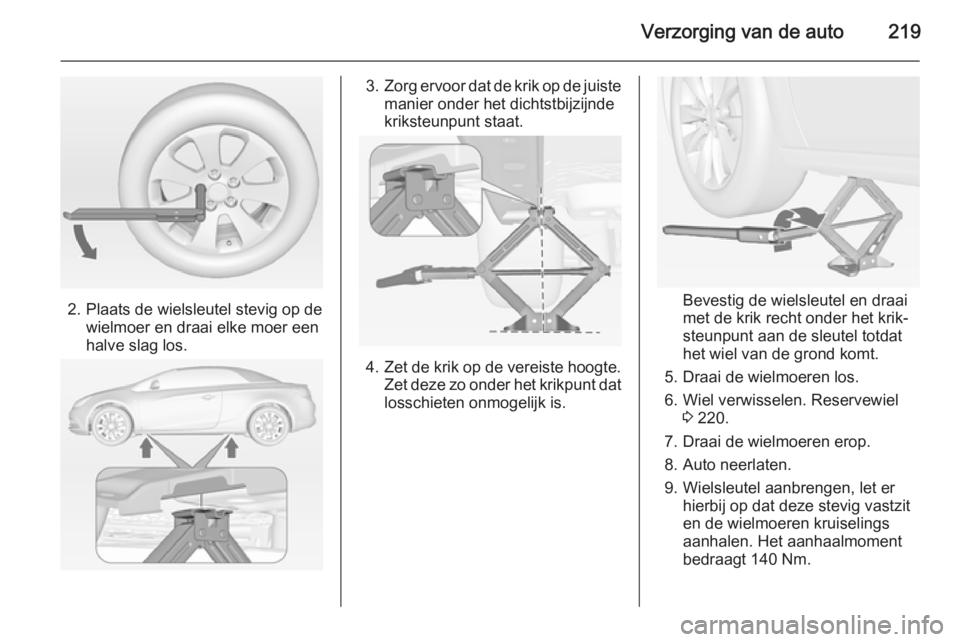

Verzorging van de auto219
2. Plaats de wielsleutel stevig op dewielmoer en draai elke moer een
halve slag los.
3. Zorg ervoor dat de krik op de juiste
manier onder het dichtstbijzijnde
kriksteunpunt staat.
4. Zet de krik op de vereiste hoogte.
Zet deze zo onder het krikpunt dat losschieten onmogelijk is.
Bevestig de wielsleutel en draai
met de krik recht onder het krik‐
steunpunt aan de sleutel totdat
het wiel van de grond komt.
5. Draai de wielmoeren los.
6. Wiel verwisselen. Reservewiel 3 220.
7. Draai de wielmoeren erop.
8. Auto neerlaten.
9. Wielsleutel aanbrengen, let er hierbij op dat deze stevig vastzit
en de wielmoeren kruiselings
aanhalen. Het aanhaalmoment
bedraagt 140 Nm.

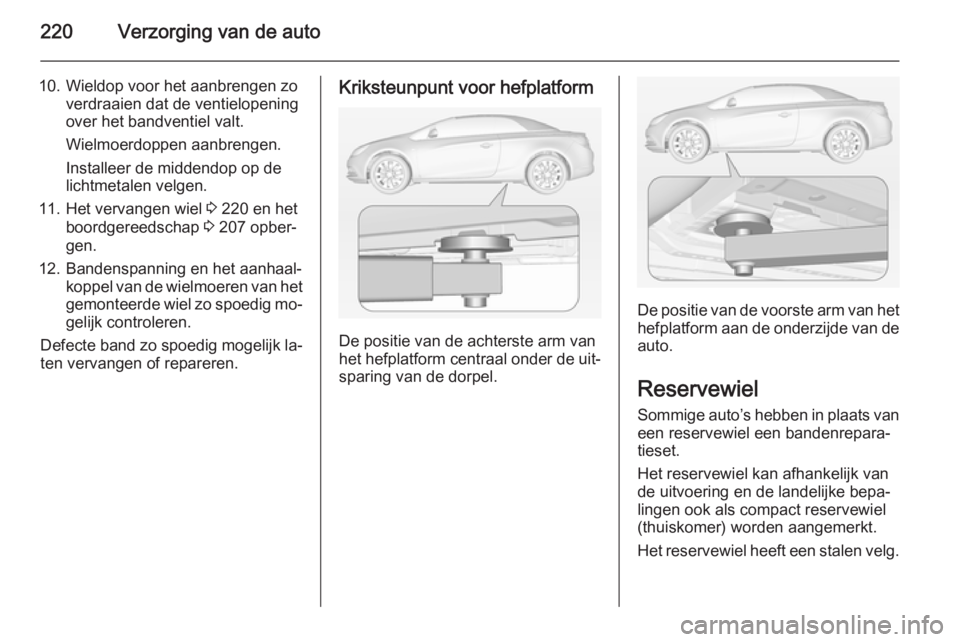

220Verzorging van de auto
10. Wieldop voor het aanbrengen zoverdraaien dat de ventielopeningover het bandventiel valt.
Wielmoerdoppen aanbrengen.
Installeer de middendop op de
lichtmetalen velgen.
11. Het vervangen wiel 3 220 en het
boordgereedschap 3 207 opber‐
gen.
12. Bandenspanning en het aanhaal‐ koppel van de wielmoeren van het
gemonteerde wiel zo spoedig mo‐ gelijk controleren.
Defecte band zo spoedig mogelijk la‐
ten vervangen of repareren.Kriksteunpunt voor hefplatform
De positie van de achterste arm van
het hefplatform centraal onder de uit‐ sparing van de dorpel.
De positie van de voorste arm van het
hefplatform aan de onderzijde van de
auto.
Reservewiel
Sommige auto’s hebben in plaats van een reservewiel een bandenrepara‐tieset.
Het reservewiel kan afhankelijk van
de uitvoering en de landelijke bepa‐
lingen ook als compact reservewiel
(thuiskomer) worden aangemerkt.
Het reservewiel heeft een stalen velg.

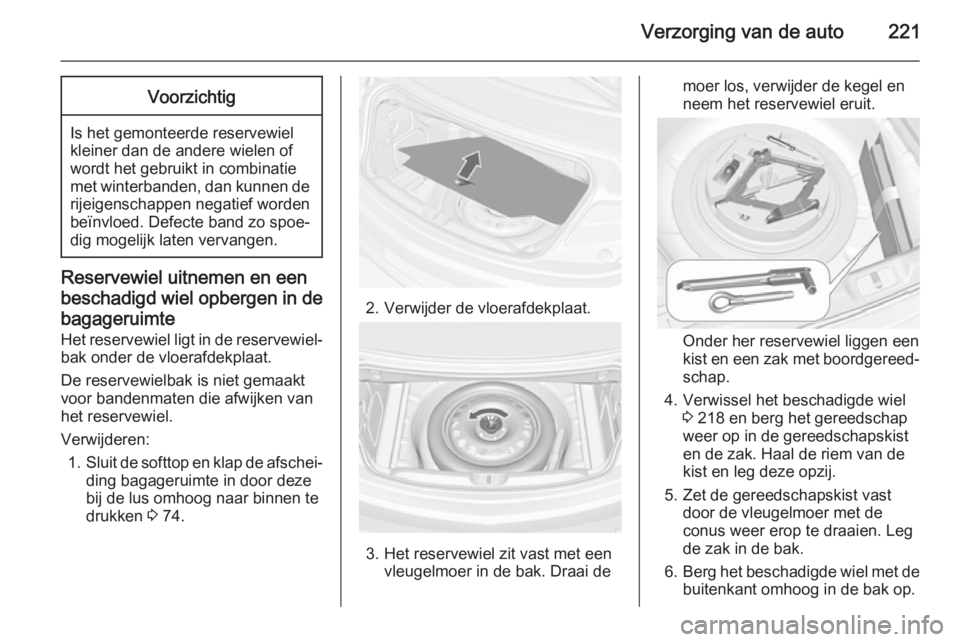

Verzorging van de auto221Voorzichtig
Is het gemonteerde reservewiel
kleiner dan de andere wielen of
wordt het gebruikt in combinatie
met winterbanden, dan kunnen de
rijeigenschappen negatief worden
beïnvloed. Defecte band zo spoe‐
dig mogelijk laten vervangen.
Reservewiel uitnemen en een
beschadigd wiel opbergen in de bagageruimte
Het reservewiel ligt in de reservewiel‐
bak onder de vloerafdekplaat.
De reservewielbak is niet gemaakt
voor bandenmaten die afwijken van
het reservewiel.
Verwijderen: 1. Sluit de softtop en klap de afschei‐
ding bagageruimte in door deze
bij de lus omhoog naar binnen te drukken 3 74.
2. Verwijder de vloerafdekplaat.
3. Het reservewiel zit vast met een
vleugelmoer in de bak. Draai de
moer los, verwijder de kegel en
neem het reservewiel eruit.
Onder her reservewiel liggen een
kist en een zak met boordgereed‐
schap.
4. Verwissel het beschadigde wiel 3 218 en berg het gereedschap
weer op in de gereedschapskist
en de zak. Haal de riem van de
kist en leg deze opzij.
5. Zet de gereedschapskist vast door de vleugelmoer met de
conus weer erop te draaien. Leg
de zak in de bak.
6. Berg het beschadigde wiel met de
buitenkant omhoog in de bak op.

222Verzorging van de auto
7.Steek de lus van de riem door het
sjoroog linksachter.
8. Plaats de haak van de riem door de lus en trek eraan totdat de riemstevig aan het sjoroog bevestigd
is.9. Steek de riem door de spaken van
het wiel zoals weergegeven in de
illustratie.
10. Doe de haak in het sjoroog rechts‐
achter.
11. Trek de riem strak en borg deze met de gesp.
12. Leg de vloerafdekking op het wiel.
13. Zet de kogelstang, indien aanwe‐ zig, in de zak vast aan een sjoroogin de bagageruimte.
14. Klap vóór het openen van de soft‐
top de afscheiding bagagruimte
uit.
Het reservewiel weer in de bak
opbergen nadat het
beschadigde wiel is vervangen
1. Sluit de softtop en klap de afschei‐
ding bagageruimte in.
2. Verwijder de vloerafdekplaat, draai de vleugelmoer en de conus
eraf.
3. Berg het gereedschap op in de gereedschapskist en de zak.
4. Leg het reservewiel met de bui‐ tenkant omhoog in de bak.
5. Steek en draai de excentrischeconus zodanig in de uitsparing
van het reservewiel dat het wiel zo
