2014 OPEL CASCADA Gebruikershandleiding (in Dutch)

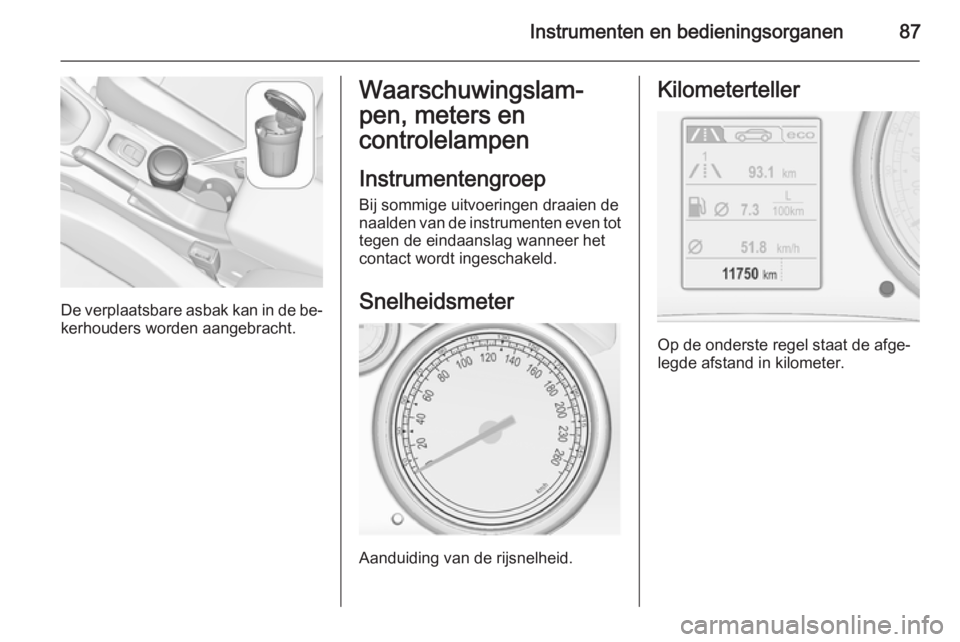

Instrumenten en bedieningsorganen87
De verplaatsbare asbak kan in de be‐
kerhouders worden aangebracht.
Waarschuwingslam‐
pen, meters en
controlelampen
Instrumentengroep Bij sommige uitvoeringen draaien de
naalden van de instrumenten even tot tegen de eindaanslag wanneer het
contact wordt ingeschakeld.
Snelheidsmeter
Aanduiding van de rijsnelheid.
Kilometerteller
Op de onderste regel staat de afge‐
legde afstand in kilometer.

88Instrumenten en bedieningsorganenDagteller
W geeft de gemeten afstand weer
sinds de laatste reset.
De auto is uitgevoerd met twee dag‐
tellers voor verschillende tochten. Se‐ lecteer pagina W1 of pagina W2
door aan het stelwiel op de richting‐
aanwijzer te draaien.
Beide dagtellers kunnen na het in‐
schakelen van het contact worden te‐
ruggezet: selecteer de betreffende
pagina, houd de terugzetknop gedu‐
rende enkele seconden ingedrukt of
druk op de richtingaanwijzer op de
toets SET/CLR .
De dagteller telt tot een afstand van
2000 km en start dan weer op 0.
Driver Information Center 3 98.
Toerenteller
Geeft het motortoerental aan
In elke versnelling omwille van het brandstofverbruik zo veel mogelijkmet een laag toerental rijden.
Voorzichtig
Als de naald in het rode gebied
komt, betekent dit dat het maxi‐
maal toegestane toerental wordt
overschreden. Gevaar voor de
motor.
Brandstofmeter
Geeft het brandstofpeil in de tank
aan.
Bij een te laag brandstofpeil brandt
controlelamp i. Meteen tanken
wanneer deze knippert.

Instrumenten en bedieningsorganen89
Tank nooit leegrijden.
Door brandstofresten in de tank kan
de hoeveelheid brandstof die kan
worden bijgetankt kleiner zijn dan de
gespecificeerde tankinhoud.
Koelvloeistoftemperatuur‐
meter
Geeft de koelvloeistoftemperatuur
aan.
linker
gedeelte=motor nog niet op be‐
drijfstemperatuurmiddelste
gedeelte=normale bedrijfstem‐
peratuurrechter
gedeelte=koelvloeistoftempe‐
ratuur te hoogVoorzichtig
Stop en zet de motor af wanneer
de koelvloeistoftemperatuur te
hoog is. Kans op motorschade.
Controleer het koelvloeistofpeil
meteen.
Service-display
Het controlesysteem van de oliekwa‐
liteit laat u weten wanneer de motor‐
olie en het oliefilter moeten worden
vervangen. Afhankelijk van de rijom‐
standigheden, kan het aangegeven vervangingsinterval van de motorolie
en het oliefilter aanzienlijk variëren.
De resterende levensduur van de olie
verschijnt op het Informatie- menu
voertuig .
U selecteert het menu en de functie met de toetsen op de richtingaanwij‐
zerhendel.
Om de resterende levensduur van de motorolie te bekijken:

90Instrumenten en bedieningsorganen
Druk op de knop MENU om
Informatie- menu voertuig X te kie‐
zen.
Draai het stelwiel naar de stand
Resterende levensduur olie .
Bij het verversen van de olie moet het systeem altijd worden teruggezet om
goed te kunnen werken. De hulp van
een werkplaats inroepen.
Druk voor het resetten op de toets
SET/CLR . Daarom moet het contact
aanstaan terwijl de motor niet draait.
Wanneer het systeem heeft berekend
dat de gebruiksduur van de motorolie
is verstreken, verschijnt Motorolie
spoedig verversen op het Driver In‐
formation Centre. Laat de motorolie
en het oliefilter binnen een week of
500 km door een werkplaats vervan‐
gen (wat het eerst voorkomt).
Driver Information Center 3 98.
Service-informatie 3 231.
Controlelampen De beschreven controlelampen zijn
niet in alle auto's aanwezig. Deze be‐
schrijving geldt voor alle instrument‐
uitvoeringen. Afhankelijk van de uit‐
rusting kan de plaats van de contro‐
lelampjes variëren. Bij het inschake‐
len van de ontsteking lichten de
meeste controlelampen korte tijd op
bij wijze van functietest.
Betekenis kleuren controlelampen:Rood
bereik=gevaar, belangrijke her‐
inneringGeel=waarschuwing, aanwij‐
zing, storingGroen=inschakelbevestigingBlauw
bereik=inschakelbevestigingWit=inschakelbevestiging

Instrumenten en bedieningsorganen91
Controlelampen in de instrumentengroep

92Instrumenten en bedieningsorganen
Controlelampen in demiddenconsole
Richtingaanwijzer
O brandt of knippert groen.
Brandt korte tijd De parkeerlichten zijn ingeschakeld.
Knippert Een richtingaanwijzer of de alarm‐
knipperlichten zijn geactiveerd.
Snel knipperen: richtingaanwijzer of
bijbehorende zekering defect, rich‐
tingaanwijzer aanhanger defect.
Gloeilamp vervangen 3 194, zeke‐
ringen 3 202.
Richtingaanwijzers 3 122.
Gordelverklikker
Gordelverklikker op de voorstoelen X van de bestuurdersstoel brandt of
knippert rood.
k van de passagiersstoel voorin
brandt of knippert rood wanneer de stoel bezet is.
Brandt
Na het inschakelen van de ontste‐
king, totdat de veiligheidsgordel is
omgedaan.
Knippert
Na het starten van de motor gedu‐
rende maximaal 100 seconden totdat
de gordel is vastgemaakt.
Airbags, gordelspanners en rolbeugels v brandt rood.Bij het inschakelen van de ontsteking
brandt de controlelamp ca.
4 seconden. Als deze niet oplicht, niet
na 4 seconden dooft of onderweg op‐ licht, is er een storing in het airbag‐
systeem, in de gordelspanner of de
pop-up rolbeugels. Bij een ongeval
werken de airbags, de gordelspan‐
ners en de rolbeugels wellicht niet.
Bij activering van de gordelspanners, airbags of pop-up rolbeugels brandt
v continu.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten ver‐
helpen.
Airbagsysteem, gordelspanners
3 59, 3 55. Koprolbeveiliging 3 44.
Airbag-deactivering
V brandt geel.
Brandt ong. 60 seconden na het in‐
schakelen van het contact. Airbag voorpassagier is geactiveerd.

Instrumenten en bedieningsorganen93
* brandt geel.
Airbag voorpassagier is gedeacti‐
veerd 3 63.9 Gevaar
Levensgevaar voor kinderen in
een kinderveiligheidssysteem te‐
zamen met een geactiveerde air‐
bag op de passagiersstoel voorin.
Levensgevaar voor volwassenen
bij een buiten werking gestelde
airbag van de passagiersstoel
voorin.
Laadsysteem
p brandt rood.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motorStoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.
Storingsindicatielamp
Z brandt of knippert geel.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motor
Storing in het uitlaatgasreinigingssys‐ teem. De toegestane emissiewaar‐
den worden mogelijk overschreden.
Onmiddellijk de hulp van een werk‐
plaats inroepen.
Knippert bij een draaiende
motor Storing die schade aan de katalysatorkan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert. On‐
middellijk de hulp van een werkplaats
inroepen.
Rem- en
koppelingssysteem
Rem- en koppelingsvloeistofpeil
R brandt rood.Het rem- en koppelingsvloeistofpeil is
te laag 3 191.9 Waarschuwing
Stoppen. De auto meteen stilzet‐
ten. De hulp van een werkplaats
inroepen.
Brandt nadat de ontsteking is inge‐
schakeld en de handbediende hand‐
rem is aangetrokken 3 150.
Pedaal bedienen
- brandt of knippert geel.
Het koppelingspedaal moet worden
ingetrapt om de motor te starten.
Stop-startsysteem 3 141.
Brandt
Rempedaal moet worden bediend om de elektrische handrem los te zetten
3 150.
Knippert
Het koppelingspedaal moet worden
ingetrapt om de motor te starten
3 140.

94Instrumenten en bedieningsorganenElektrische handremm brandt of knippert rood.
Brandt
Elektrische handrem is aangetrokken
3 150.
Knippert Elektrische handrem is niet helemaal
aangetrokken of losgezet. Schakel de
ontsteking in, trap het rempedaal in
en probeer het systeem te resetten
door de elektrische handrem eerst los te zetten en daarna aan te trekken.
Blijft m knipperen, rijd dan niet door
en roep de hulp van een werkplaats in.
Storing elektrische
handrem j brandt of knippert geel.
Brandt
Elektrische handrem werkt niet opti‐
maal 3 150.Knippert
Elektrische handrem staat in de ser‐
vicemodus. Stop de auto, trek de
elektrische handrem aan en zet deze
los om de rem te resetten.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten ver‐
helpen.
Antiblokkeersysteem
(ABS) u brandt geel.
Brandt na het inschakelen van de ont‐
steking enkele seconden. Het sys‐
teem is na het doven van het contro‐
lelampje klaar voor gebruik.
Als de controlelamp na enkele secon‐ den niet dooft of als tijdens de rit gaat
branden, dan zit er een storing in het
ABS-systeem. Het remsysteem blijft
normaal werken, maar zonder ABS-
regeling.
Antiblokkeersysteem 3 149.
Opschakelen
[ brandt als symbool of verschijnt als
een volledige pagina op het Driver In‐ formation Center wanneer opschake‐
len omwille van het brandstofverbruik
wordt aanbevolen.
EcoFlex rijhulp 3 98.
Stuurbekrachtiging
c brandt geel.
Gaat branden met verminderde stuurbekrachtiging
De stuurbekrachtiging wordt vermin‐
derd door oververhitting van het sys‐ teem. De controlelamp gaat uit wan‐
neer het systeem is afgekoeld.
Stop-startsysteem 3 141.
Gaat branden met
uitgeschakelde
stuurbekrachtiging
Storing in het stuurbekrachtigings‐ systeem. De hulp van een werkplaats inroepen.
