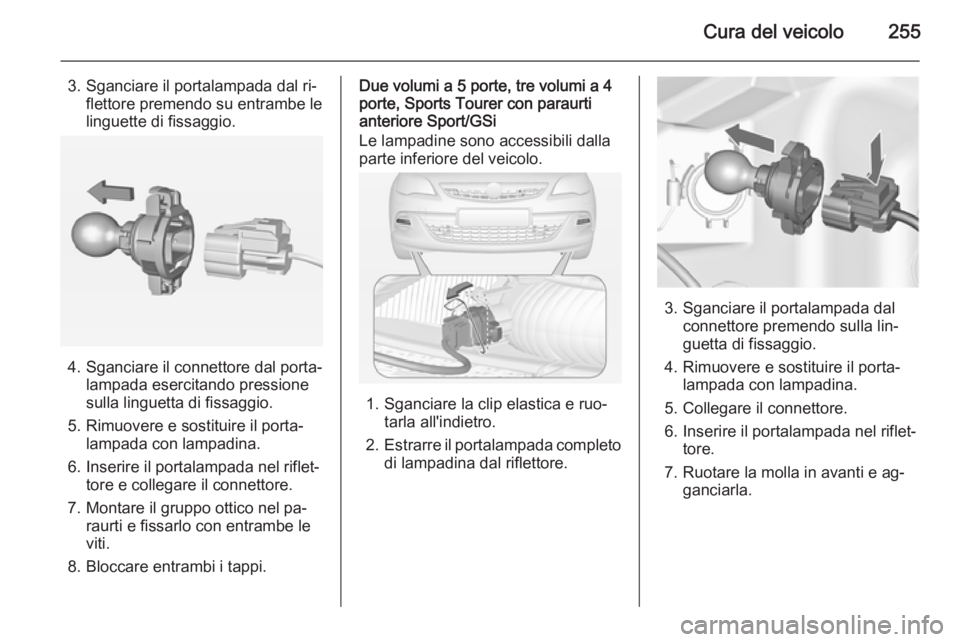

Cura del veicolo255
3. Sganciare il portalampada dal ri‐flettore premendo su entrambe le
linguette di fissaggio.
4. Sganciare il connettore dal porta‐ lampada esercitando pressione
sulla linguetta di fissaggio.
5. Rimuovere e sostituire il porta‐ lampada con lampadina.
6. Inserire il portalampada nel riflet‐ tore e collegare il connettore.
7. Montare il gruppo ottico nel pa‐ raurti e fissarlo con entrambe le
viti.
8. Bloccare entrambi i tappi.
Due volumi a 5 porte, tre volumi a 4
porte, Sports Tourer con paraurti
anteriore Sport/GSi
Le lampadine sono accessibili dalla
parte inferiore del veicolo.
1. Sganciare la clip elastica e ruo‐ tarla all'indietro.
2. Estrarre il portalampada completo
di lampadina dal riflettore.
3. Sganciare il portalampada dal connettore premendo sulla lin‐guetta di fissaggio.
4. Rimuovere e sostituire il porta‐ lampada con lampadina.
5. Collegare il connettore.
6. Inserire il portalampada nel riflet‐ tore.
7. Ruotare la molla in avanti e ag‐ ganciarla.

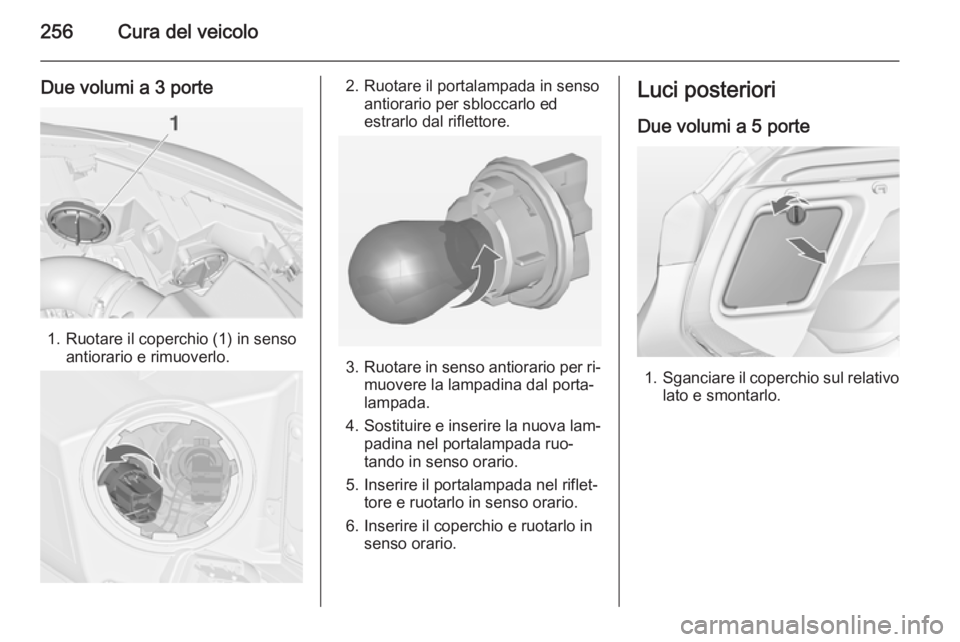

256Cura del veicolo
Due volumi a 3 porte
1. Ruotare il coperchio (1) in sensoantiorario e rimuoverlo.
2. Ruotare il portalampada in sensoantiorario per sbloccarlo ed
estrarlo dal riflettore.
3. Ruotare in senso antiorario per ri‐
muovere la lampadina dal porta‐
lampada.
4. Sostituire e inserire la nuova lam‐
padina nel portalampada ruo‐
tando in senso orario.
5. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
6. Inserire il coperchio e ruotarlo in senso orario.
Luci posteriori
Due volumi a 5 porte
1. Sganciare il coperchio sul relativo
lato e smontarlo.

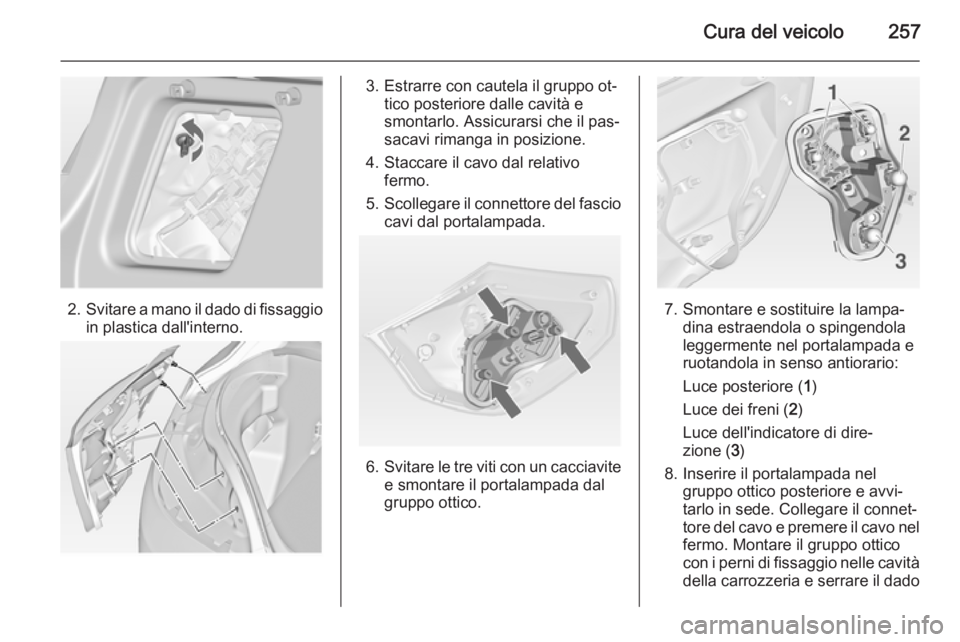

Cura del veicolo257
2.Svitare a mano il dado di fissaggio
in plastica dall'interno.
3. Estrarre con cautela il gruppo ot‐ tico posteriore dalle cavità e
smontarlo. Assicurarsi che il pas‐
sacavi rimanga in posizione.
4. Staccare il cavo dal relativo fermo.
5. Scollegare il connettore del fascio
cavi dal portalampada.
6. Svitare le tre viti con un cacciavite
e smontare il portalampada dal
gruppo ottico.
7. Smontare e sostituire la lampa‐ dina estraendola o spingendola
leggermente nel portalampada e
ruotandola in senso antiorario:
Luce posteriore ( 1)
Luce dei freni ( 2)
Luce dell'indicatore di dire‐
zione ( 3)
8. Inserire il portalampada nel gruppo ottico posteriore e avvi‐
tarlo in sede. Collegare il connet‐
tore del cavo e premere il cavo nel
fermo. Montare il gruppo ottico
con i perni di fissaggio nelle cavità
della carrozzeria e serrare il dado

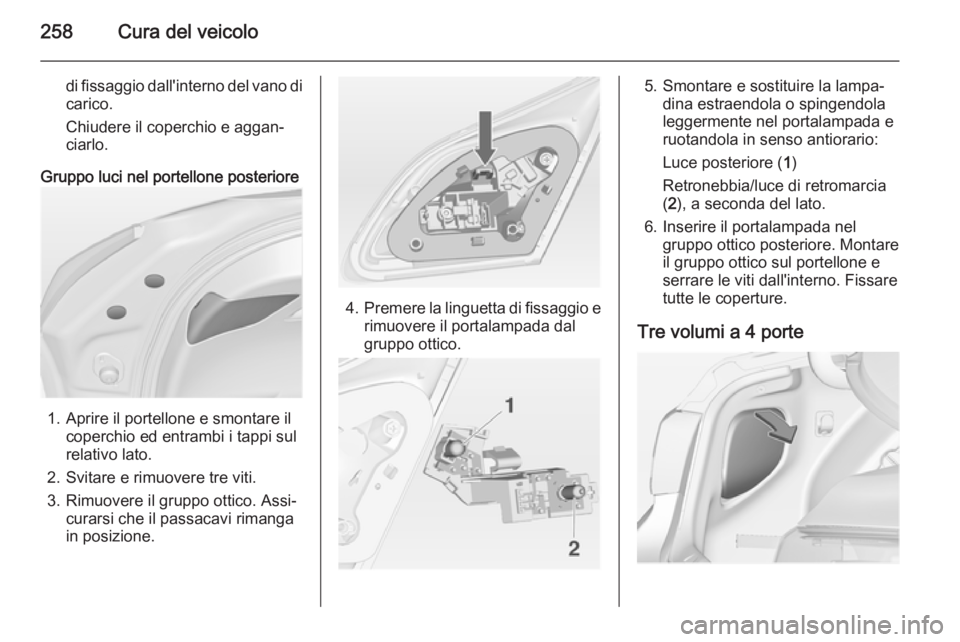

258Cura del veicolo
di fissaggio dall'interno del vano di
carico.
Chiudere il coperchio e aggan‐
ciarlo.
Gruppo luci nel portellone posteriore
1. Aprire il portellone e smontare il coperchio ed entrambi i tappi sul
relativo lato.
2. Svitare e rimuovere tre viti. 3. Rimuovere il gruppo ottico. Assi‐ curarsi che il passacavi rimanga
in posizione.
4. Premere la linguetta di fissaggio e
rimuovere il portalampada dal
gruppo ottico.
5. Smontare e sostituire la lampa‐ dina estraendola o spingendola
leggermente nel portalampada e
ruotandola in senso antiorario:
Luce posteriore ( 1)
Retronebbia/luce di retromarcia
( 2 ), a seconda del lato.
6. Inserire il portalampada nel gruppo ottico posteriore. Montare
il gruppo ottico sul portellone e
serrare le viti dall'interno. Fissare
tutte le coperture.
Tre volumi a 4 porte

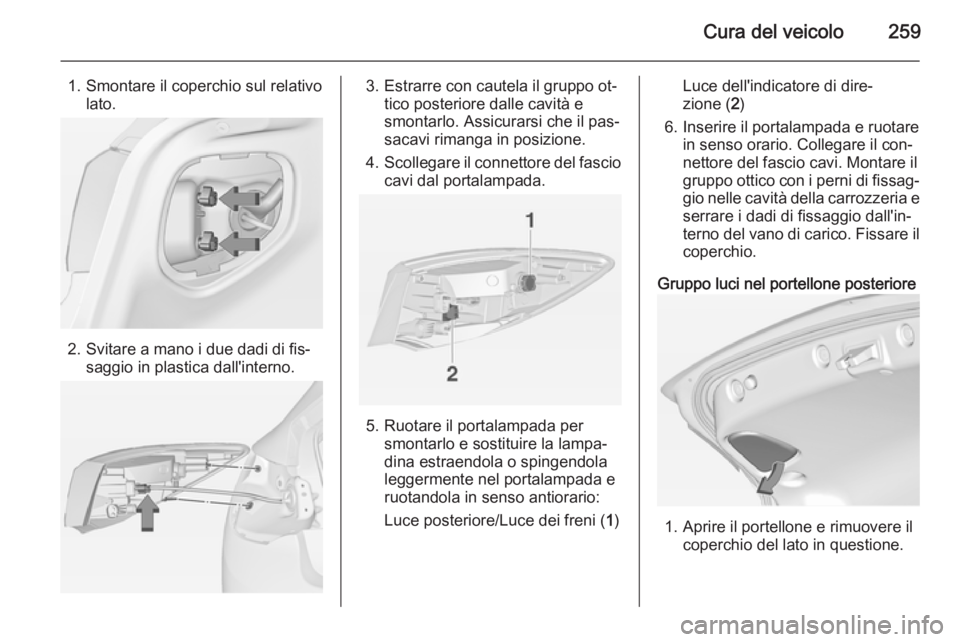

Cura del veicolo259
1. Smontare il coperchio sul relativolato.
2. Svitare a mano i due dadi di fis‐ saggio in plastica dall'interno.
3. Estrarre con cautela il gruppo ot‐tico posteriore dalle cavità e
smontarlo. Assicurarsi che il pas‐
sacavi rimanga in posizione.
4. Scollegare il connettore del fascio
cavi dal portalampada.
5. Ruotare il portalampada per smontarlo e sostituire la lampa‐
dina estraendola o spingendola
leggermente nel portalampada e
ruotandola in senso antiorario:
Luce posteriore/Luce dei freni ( 1)
Luce dell'indicatore di dire‐
zione ( 2)
6. Inserire il portalampada e ruotare in senso orario. Collegare il con‐nettore del fascio cavi. Montare il
gruppo ottico con i perni di fissag‐
gio nelle cavità della carrozzeria e serrare i dadi di fissaggio dall'in‐
terno del vano di carico. Fissare il
coperchio.
Gruppo luci nel portellone posteriore
1. Aprire il portellone e rimuovere il coperchio del lato in questione.

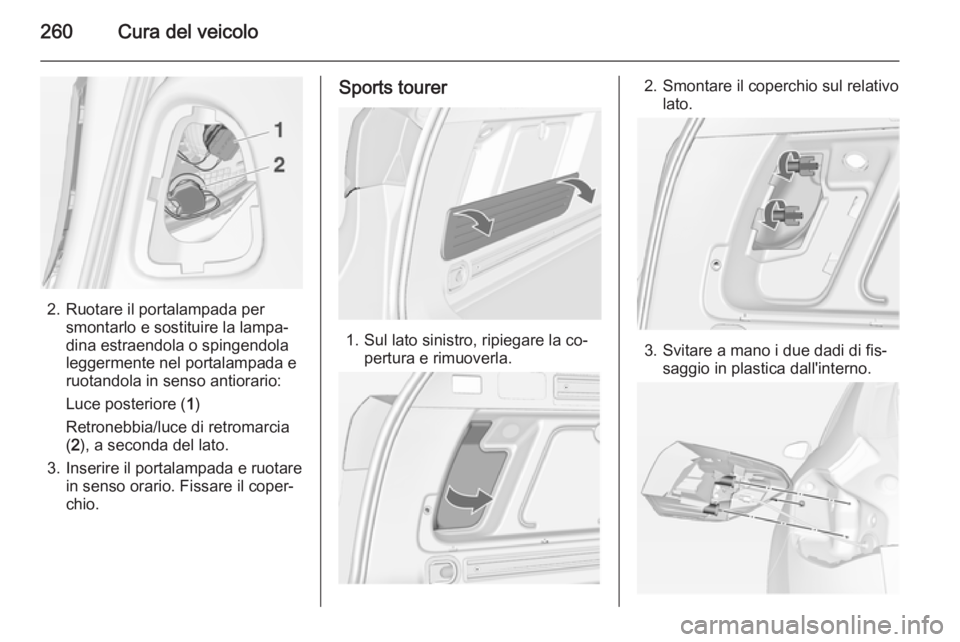

260Cura del veicolo
2. Ruotare il portalampada persmontarlo e sostituire la lampa‐
dina estraendola o spingendola
leggermente nel portalampada e
ruotandola in senso antiorario:
Luce posteriore ( 1)
Retronebbia/luce di retromarcia
( 2 ), a seconda del lato.
3. Inserire il portalampada e ruotare in senso orario. Fissare il coper‐
chio.
Sports tourer
1. Sul lato sinistro, ripiegare la co‐ pertura e rimuoverla.
2. Smontare il coperchio sul relativolato.
3. Svitare a mano i due dadi di fis‐saggio in plastica dall'interno.

Cura del veicolo261
4. Estrarre con cautela il gruppo ot‐tico posteriore dalle cavità e
smontarlo. Assicurarsi che il pas‐
sacavi rimanga in posizione.
5. Scollegare il connettore del fascio
cavi dal portalampada.
6. Ruotare in senso antiorario per smontare il portalampada e sosti‐
tuire la lampadina estraendola o
spingendola leggermente nella
presa e ruotandola in senso an‐
tiorario:
Luci posteriori ( 1 + 2)
Luce dell'indicatore di dire‐ zione ( 3)
Luce dei freni ( 4)
7. Collegare il connettore del cavo e
premere il cavo nel fermo. Mon‐
tare il gruppo ottico con i perni di
fissaggio nelle cavità della carroz‐
zeria e serrare i dadi di fissaggio
dall'interno del vano di carico. Fis‐ sare il coperchio.
Durante il montaggio, premere il
tappo sul lato sinistro nel gom‐
mino per avere la massima forza
di ritenuta.
Gruppo luci nel portellone posteriore
1. Aprire il portellone e rimuovere i tappi sul relativo lato.
2. Svitare e rimuovere le viti.
3. Rimuovere il gruppo ottico poste‐ riore e scollegare il connettore fa‐scio cavi dal portalampada.

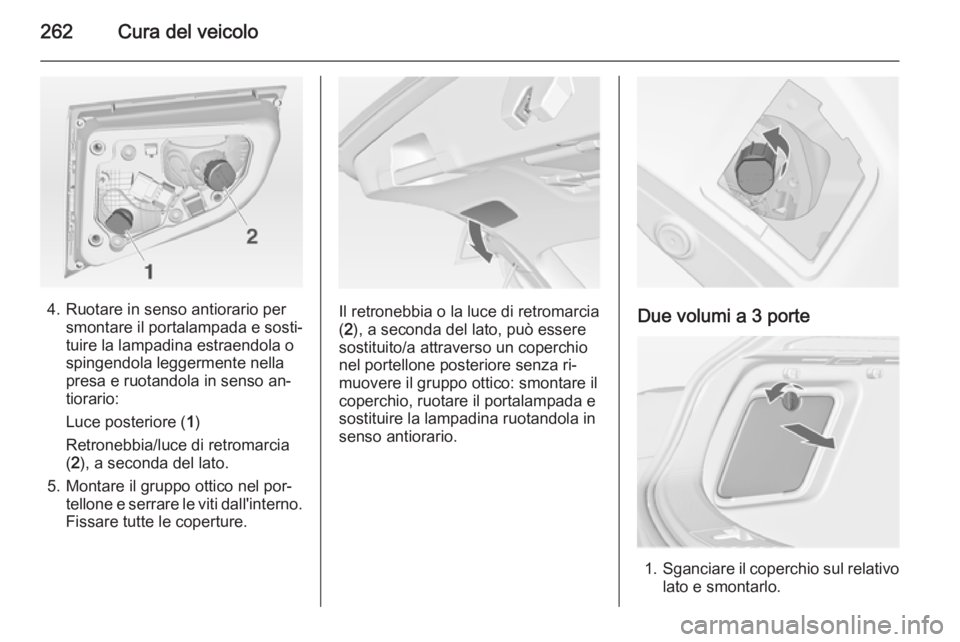

262Cura del veicolo
4. Ruotare in senso antiorario persmontare il portalampada e sosti‐
tuire la lampadina estraendola o
spingendola leggermente nella
presa e ruotandola in senso an‐
tiorario:
Luce posteriore ( 1)
Retronebbia/luce di retromarcia
( 2 ), a seconda del lato.
5. Montare il gruppo ottico nel por‐ tellone e serrare le viti dall'interno.Fissare tutte le coperture.Il retronebbia o la luce di retromarcia
( 2 ), a seconda del lato, può essere
sostituito/a attraverso un coperchio
nel portellone posteriore senza ri‐
muovere il gruppo ottico: smontare il
coperchio, ruotare il portalampada e
sostituire la lampadina ruotandola in
senso antiorario.Due volumi a 3 porte
1. Sganciare il coperchio sul relativo
lato e smontarlo.
