2014 OPEL ASTRA J Manuale di uso e manutenzione (in Italian)

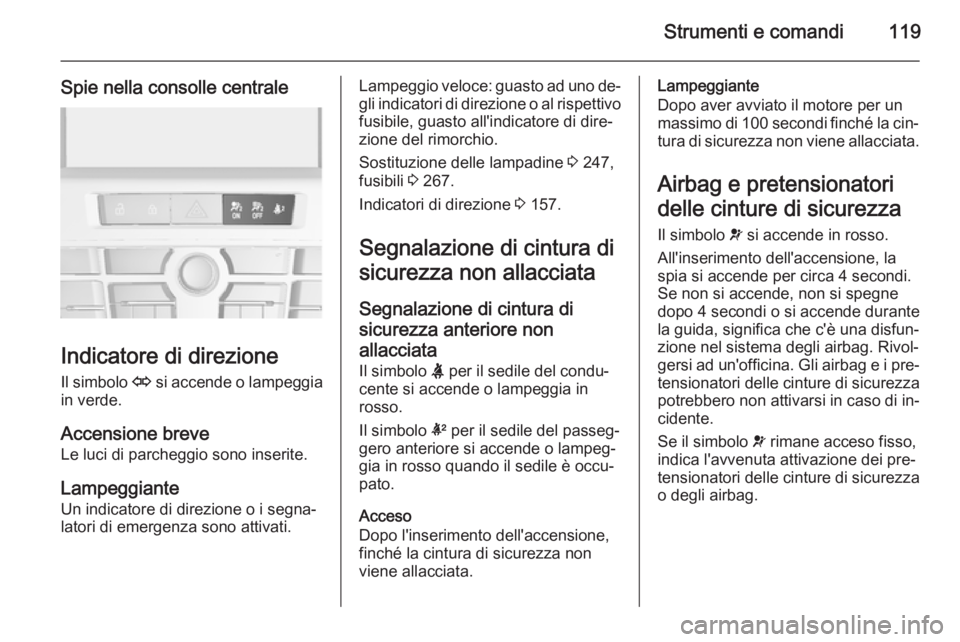

Strumenti e comandi119
Spie nella consolle centrale
Indicatore di direzioneIl simbolo O si accende o lampeggia
in verde.
Accensione breve
Le luci di parcheggio sono inserite.
Lampeggiante
Un indicatore di direzione o i segna‐
latori di emergenza sono attivati.
Lampeggio veloce: guasto ad uno de‐ gli indicatori di direzione o al rispettivofusibile, guasto all'indicatore di dire‐
zione del rimorchio.
Sostituzione delle lampadine 3 247,
fusibili 3 267.
Indicatori di direzione 3 157.
Segnalazione di cintura di
sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata
Il simbolo X per il sedile del condu‐
cente si accende o lampeggia in
rosso.
Il simbolo k per il sedile del passeg‐
gero anteriore si accende o lampeg‐ gia in rosso quando il sedile è occu‐
pato.
Acceso
Dopo l'inserimento dell'accensione, finché la cintura di sicurezza non
viene allacciata.Lampeggiante
Dopo aver avviato il motore per un
massimo di 100 secondi finché la cin‐
tura di sicurezza non viene allacciata.
Airbag e pretensionatori
delle cinture di sicurezza Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la spia si accende per circa 4 secondi.
Se non si accende, non si spegne
dopo 4 secondi o si accende durante
la guida, significa che c'è una disfun‐
zione nel sistema degli airbag. Rivol‐
gersi ad un'officina. Gli airbag e i pre‐ tensionatori delle cinture di sicurezza
potrebbero non attivarsi in caso di in‐
cidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei pre‐
tensionatori delle cinture di sicurezza o degli airbag.

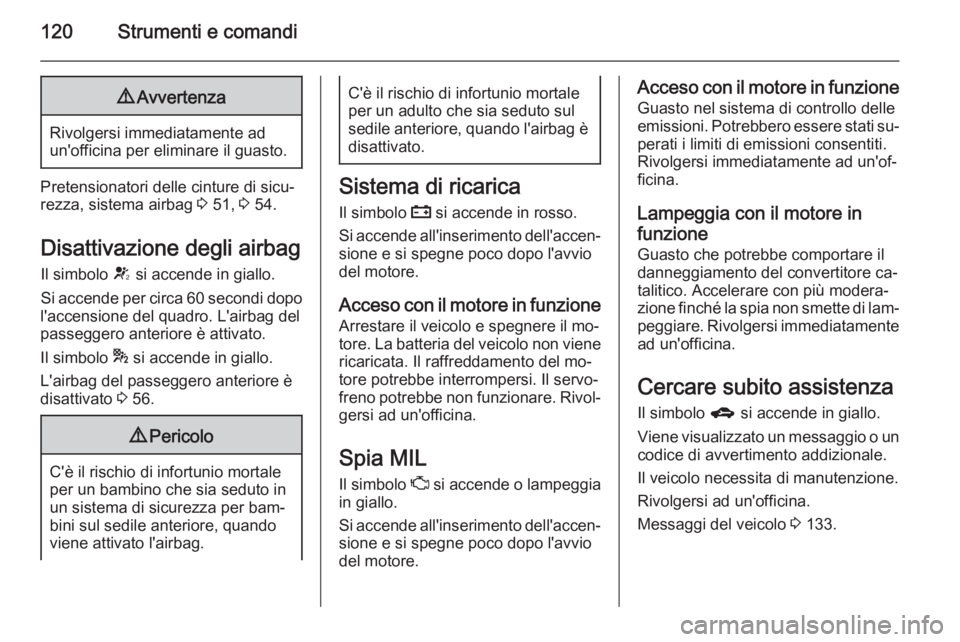

120Strumenti e comandi9Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 51, 3 54.
Disattivazione degli airbag
Il simbolo V si accende in giallo.
Si accende per circa 60 secondi dopo
l'accensione del quadro. L'airbag del
passeggero anteriore è attivato.
Il simbolo * si accende in giallo.
L'airbag del passeggero anteriore è
disattivato 3 56.
9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per bam‐
bini sul sedile anteriore, quando
viene attivato l'airbag.
C'è il rischio di infortunio mortale
per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il mo‐
tore. La batteria del veicolo non viene
ricaricata. Il raffreddamento del mo‐
tore potrebbe interrompersi. Il servo‐
freno potrebbe non funzionare. Rivol‐ gersi ad un'officina.
Spia MIL Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati su‐ perati i limiti di emissioni consentiti.Rivolgersi immediatamente ad un'of‐ficina.
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore ca‐
talitico. Accelerare con più modera‐ zione finché la spia non smette di lam‐ peggiare. Rivolgersi immediatamentead un'officina.
Cercare subito assistenza
Il simbolo g si accende in giallo.
Viene visualizzato un messaggio o un
codice di avvertimento addizionale.
Il veicolo necessita di manutenzione.
Rivolgersi ad un'officina.
Messaggi del veicolo 3 133.

Strumenti e comandi121Impianto freni e frizione
Livello del liquido dei freni e
della frizione Il simbolo R si accende in rosso.
Il livello del liquido dei freni e della fri‐
zione è tropo basso 3 244.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si accende dopo l'inserimento dell'ac‐ censione se viene azionato il freno di
stazionamento manuale 3 187.
Funzionamento del pedale
Il simbolo - si accende o lampeggia
in giallo.
Il pedale della frizione deve essere
azionato per avviare il motore. Si‐
stema Start-stop 3 177.
Acceso
Il pedale del freno deve essere pre‐
muto per rilasciare il freno di stazio‐
namento elettrico 3 187.
Lampeggiante
Il pedale della frizione deve essere
azionato per avviare il motore 3 176.
Freno di stazionamento
elettrico Il simbolo m si accende o lampeggia
in rosso.
Acceso
Il freno di stazionamento elettrico è azionato 3 187.
Lampeggiante Il freno di stazionamento elettrico non è azionato completamente o è rila‐
sciato. Effettuare l'accensione, pre‐
mere il pedale del freno e cercare di
resettare il sistema rilasciando e azio‐
nando di nuovo il freno di staziona‐
mento elettrico. Se m continua a lam‐
peggiare non utilizzare la vettura ma
rivolgersi ad un'officina.Guasto al freno di
stazionamento elettrico Il simbolo j si accende o lampeggia
in giallo.
Acceso
Il freno di stazionamento elettrico fun‐
ziona con prestazioni ridotte 3 187.
Lampeggiante Il freno di stazionamento elettrico è in modalità di assistenza. Arrestare il
veicolo, inserire e rilasciare il freno di
stazionamento elettrico per effettuare il reset.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema di antibloccaggio
(ABS) Il simbolo u si accende in giallo.

122Strumenti e comandi
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto del‐
l'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 186.
Passaggio alla marcia
superiore
[ si accende in verde come spia o
viene visualizzato come simbolo nel Driver Information Centre con visua‐
lizzatore Deluxe o Deluxe Combi
quando è consigliato il passaggio alla marcia superiore per risparmiare car‐
burante.
In alcune versioni l'indicazione di
cambio marcia viene visualizzata in
modalità a comparsa nel Driver Infor‐
mation Centre.
Assistente alla guida ecoFlex 3 138.Servosterzo
Il simbolo c si accende in giallo.
Accensione per funzionalità
ridotta del servosterzo
Il servosterzo ha funzionalità ridotta a causa del surriscaldamento del si‐stema. Quando il sistema si è raffred‐ dato, la spia si spegne.
Sistema Start-stop 3 177.
Accensione per servosterzo disabilitato
Disfunzione nell'impianto del servo‐ sterzo. Rivolgersi ad un'officina.
Avvisatore di cambio
accidentale della corsia di marcia
Il simbolo ) si illumina in verde o lam‐
peggia in giallo.
Acceso in verde
Il sistema è inserito e pronto ad en‐
trare in funzione.Lampeggiante in giallo
Il sistema rileva un cambio acciden‐
tale di corsia.
Sistema di ausilio al
parcheggio ad ultrasuoni
Il simbolo r si accende in giallo.
Guasto del sistema
oppure
guasto causato da sensori sporchi
oppure coperti da neve o ghiaccio
oppure
interferenza da parte di altre sorgenti
di ultrasuoni esterne. Una volta elimi‐ nata la fonte dell'interferenza, il si‐
stema torna a funzionare normal‐
mente.
Rivolgersi ad un'officina per eliminare la causa del guasto nel sistema.
Ausilio al parcheggio con sensori a
ultrasuoni 3 211.

Strumenti e comandi123Controllo elettronico della
stabilità disinserito
Il simbolo n si accende in giallo.
Il sistema è disattivato.
Controllo elettronico della
stabilità e Sistema di
controllo della trazione Il simbolo b si accende o lampeggia
in giallo.
Acceso Si è verificato un guasto nel sistema.
È possibile continuare il viaggio, tut‐
tavia, a seconda delle condizioni del
manto stradale, la stabilità di guida
potrebbe risultare compromessa.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Lampeggiante Il sistema è correttamente inserito. Lapotenza sviluppata dal motore po‐
trebbe risultare ridotta e il veicolo po‐
trebbe venire leggermente frenato in
modo automatico.Controllo elettronico della stabilità
3 189, Sistema di controllo della tra‐
zione 3 189.
Sistema di controllo della trazione disinserito Il simbolo k si accende in giallo.
Il sistema è disattivato.
Preriscaldamento
Il simbolo ! si accende in giallo.
Il preriscaldamento è attivato. Si at‐ tiva solamente quando la tempera‐
tura esterna è bassa.
Filtro antiparticolato
Il simbolo % si accende o lampeggia
in giallo.
Il filtro antiparticolato deve essere pu‐ lito.
Continuare a guidare fino a quando
% si spegne. Proseguire il viaggio
mantenendo, se possibile, il regime
del motore al di sopra dei
2000 giri/min.Acceso
Il filtro antiparticolato è pieno. Avviareil processo di pulizia prima possibile.
Lampeggiante Il livello massimo di riempimento del
filtro è stato raggiunto. Avviare imme‐
diatamente il processo di pulizia per
evitare danni al motore.
Filtro antiparticolato 3 180, sistema
Start-stop 3 177.
Sistema di monitoraggio
pressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Acceso Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐ tici.

124Strumenti e comandi
LampeggianteGuasto del sistema oppure è montato un pneumatico privo di sensore di
pressione (come ad esempio la ruota
di scorta). La spia si accende in mo‐
dalità fissa dopo 60 - 90 secondi. Ri‐
volgersi ad un'officina.
Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzioneAttenzione
La lubrificazione del motore po‐
trebbe interrompersi, provocando
danni al motore e/o il bloccaggio
delle ruote motrici.
1. Premere il pedale della frizione.
2. Mettere in folle, portando la leva del cambio in posizione N.
3. Togliersi dalla strada senza osta‐
colare il traffico.
4. Disinserire l'accensione.9 Avvertenza
A motore spento è necessaria una
forza considerevolmente mag‐
giore per frenare e sterzare. Du‐
rante un Autostop, il servofreno ri‐ mane operativo.
Non rimuovere la chiave fino a
quando il veicolo non si ferma, al‐
trimenti il bloccasterzo potrebbe bloccarsi in maniera imprevista.
Controllare il livello dell'olio prima di
rivolgersi ad un'officina 3 241.
Livello carburante minimo
Il simbolo i si accende o lampeggia
in giallo.
Acceso
Il livello del carburante nel serbatoio
è insufficiente.
Lampeggiante
Carburante consumato. Effettuare
immediatamente il rifornimento. Non
svuotare mai completamente il ser‐
batoio.
Convertitore catalitico 3 181.
Spurgo del sistema di alimentazione
diesel 3 246.
Dispositivo elettronico di
bloccaggio motore
Il simbolo d lampeggia in giallo.
Guasto dell'immobilizzatore. Non è
possibile avviare il motore.
Potenza ridotta del motore
Il simbolo # si accende in giallo.
Il motore dispone di una potenza limi‐
tata. Rivolgersi ad un'officina.
Luci esterne
Il simbolo 8 si accende in verde.
Le luci esterne sono accese 3 149.

Strumenti e comandi125Abbaglianti
Il simbolo C si accende in blu.
Si illumina quando gli abbaglianti
sono accesi o durante il funziona‐
mento dell'avvisatore ottico 3 150, o
quando gli abbaglianti sono accesi
con dispositivo di assistenza degli ab‐ baglianti o regolazione intelligente delfascio luminoso 3 153.
Assistenza all'uso degli
abbaglianti Il simbolo l si accende in verde.
Il dispositivo di assistenza all'uso de‐
gli abbaglianti o la regolazione intelli‐
gente della portata luminosa 3 151,
3 153.
Fari autoadattativi
Il simbolo f si accende o lampeggia
in giallo.
Acceso
Guasto del sistema.
Rivolgersi ad un'officina.Lampeggiante Il sistema è passato agli anabba‐
glianti simmetrici.
La spia f lampeggia per circa
4 secondi dopo aver inserito l'accen‐
sione, per segnalare che il sistema è stato attivato 3 152.
Controllo automatico dei fari 3 150.
Fendinebbia Il simbolo > si accende in verde.
I fendinebbia sono accesi 3 158.
Retronebbia Il simbolo r si accende in giallo.
Il retronebbia è acceso 3 158.
Livello basso del liquido lavacristalli Il simbolo G si accende in giallo.
Il livello del liquido lavacristalli è
basso.
Liquido lavacristalli 3 243.Controllo automatico della
velocità di crociera m si accende in bianco o verde.
Acceso in bianco
Sistema inserito.
Acceso in verde Il controllo automatico della velocità
di crociera è attivato.
Controllo automatico della velocità di
crociera 3 194.
Cruise control adattivo m si accende in bianco o verde.
Acceso in bianco Sistema inserito.
Acceso in verde
Il Cruise control adattivo è attivo.
Cruise control adattivo 3 197.
Rilevato veicolo davanti Il simbolo A si accende in verde.

126Strumenti e comandi
Rilevamento di un veicolo davanti chemarcia sulla stessa corsia.
Cruise control adattivo 3 197, al‐
larme collisione anteriore 3 205.
Portiera aperta Il simbolo h si accende in rosso.
Portiera o portellone posteriore aperta/o.Visualizzatori
informativi
Driver Information Center Il Driver Information Centre (DIC) si
trova nel quadro strumenti, fra il ta‐
chimetro e il contagiri. È disponibile come Visualizzatore Standard, De‐
luxe o Deluxe Combi.
Il visualizzatore standard indica:
■ contachilometri generale
■ contachilometri parziale
■ alcune spie
■ informazioni sul veicolo
■ info parzializz. carburante
■ messaggi del veicolo visualizzati come codici numerici 3 133.
Nel visualizzatore Deluxe è possibile
selezionare i seguenti menu pre‐
mendo il pulsante MENU:
■ Menu informazioni veicolo
■ Menu info parzializz. carburante
■ Prestazioni Menu
