2014 OPEL ASTRA H Sürücü El Kitabı (in Turkish)

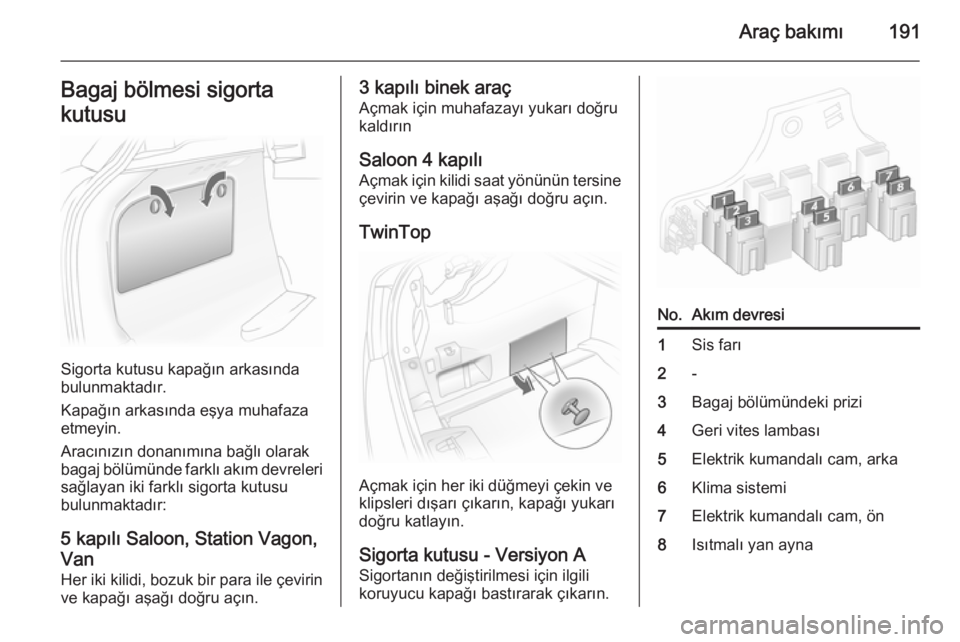

Araç bakımı191Bagaj bölmesi sigorta
kutusu
Sigorta kutusu kapağın arkasında
bulunmaktadır.
Kapağın arkasında eşya muhafaza
etmeyin.
Aracınızın donanımına bağlı olarak
bagaj bölümünde farklı akım devreleri
sağlayan iki farklı sigorta kutusu
bulunmaktadır:
5 kapılı Saloon, Station Vagon,Van Her iki kilidi, bozuk bir para ile çevirin
ve kapağı aşağı doğru açın.
3 kapılı binek araç
Açmak için muhafazayı yukarı doğru
kaldırın
Saloon 4 kapılı Açmak için kilidi saat yönünün tersine
çevirin ve kapağı aşağı doğru açın.
TwinTop
Açmak için her iki düğmeyi çekin ve
klipsleri dışarı çıkarın, kapağı yukarı
doğru katlayın.
Sigorta kutusu - Versiyon A Sigortanın değiştirilmesi için ilgili
koruyucu kapağı bastırarak çıkarın.
No.Akım devresi1Sis farı2-3Bagaj bölümündeki prizi4Geri vites lambası5Elektrik kumandalı cam, arka6Klima sistemi7Elektrik kumandalı cam, ön8Isıtmalı yan ayna

192Araç bakımı
Sigorta kutusu - Versiyon BNo.Akım devresi1Elektrik kumandalı cam, ön2-3Göstergeler4Kalorifer, Klima sistemi, Elek‐
tronik klima sistemi5Hava yastığı6-7-8-9-10-11Isıtmalı arka cam12Arka cam sileceği13Park Asistanı14Kalorifer, Klima sistemi15-No.Akım devresi16Koltuk doluluk algılama sistemi,
Open&Start Sistemi17Yağmur sensörü, lastik hava
basıncı kontrol sistemi, dikiz
aynası18Göstergeler, Düğmeler19-20CDC21Isıtmalı yan ayna22Sürgülü açılır tavan (Sunroof)23Elektrik kumandalı cam, arka24Arıza teşhis soketi25-26Elektrikli katlanabilir yan aynalar27Ultrasonik sensör, hırsızlık
alarm sistemi28-

Araç bakımı193
No.Akım devresi29Sigara çakmağı, ön kısımdaki
priz30Arka bölümdeki priz31-32-33Open&Start sistemi34Sürgülü açılır tavan (Sunroof),
TwinTop35Arka bölümdeki priz36Römork çekme tertibatı için
soket37-38Merkezi kilitleme sistemi,
Klemens 3039Sol koltuk ısıtıcısı40Sağ koltuk ısıtıcısı41-42-No.Akım devresi43-44-Araç takımları
Lastik tamir setine sahip araçlar Araç takımları ve lastik tamir seti
taban muhafazasının altında bir göz
içerisinde muhafaza edilir.
Stepneye sahip araçlar
Kriko ve araç takımları bagaj
bölümünde stepnenin altındaki
saklama gözünde bulunurlar. Stepne 3 205

194Araç bakımı
TwinTop
Katlanabilir hardtop tavanın acil
kumandası için gerekli el aleti torpido
gözünde bulunmaktadır.Jantlar ve lastikler
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde hasar olup olmadığını kontrol edin. Hasar
veya anormal aşınma olması
durumunda bir servise başvurun.
Lastikler 225/45 R 17 ebadındaki lastiklerin
sadece elektronik stabilite programı
ile birlikte kullanılmalarına izin verilir.225/40 ZR 18 lastik donanımına
sahip Astra OPC "Nürburgring Edition" Bu modelde fabrika çıkışlı olarak
225/40 ZR 18 ebatlarında yüksek
performanslı spor lastikleri kullanılır.
Bu lastiklerin kamuya açık yollarda
kullanılmasına müsaade edilmiştir,
lastikler yarış sporu karakteristiğine
ve buna uygun bir profil yüksekliğine
sahiptir. Sportif sürüşe alışkın ve
deneyimli sürücülere kuru zeminlerde
belli bir noktaya kadar kritik
pozisyonlarda yüksek performans sağlar, ancak sınırlar zorlandığında
aracın yoldan çıkacağı anlamına
gelmez. Ancak bu özel yüksek
performansından dolayı sizde riskleri
göze alma alışkanlığı yaratmamasına
dikkat edin. Yağmurlu yol şartlarında
sürüş stilini ve hızını düşük profil
yüksekliğine uygun şekilde ayarlayın.
Kış lastikleri
Kış lastikleri dışarıdaki sıcaklığın
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.

Araç bakımı195
185/65 R 15, 195/60 R 15,
195/65 R 15 ve 205/55 R 16
ebadındaki lastiklerin kış lastiği olarak kullanılmasına izin verilmez.
205/50 R17 ebadındaki lastik sadece
kış lastiği olarak kullanılabilir.
215/45 R 17, 225/45 R 17,
225/40 R 18, 1)
, 225/40 ZR18 ve
235/35 R 19 ebadındaki lastiklerin kış
lastiği olarak kullanılmasına izin
verilmez.
Binek araç, Station wagon, Van: 215/45 R 17 ebadındaki lastiklerin,
sadece fabrika teslimi esnasında
18 inç janta sahip araçlarda kış lastiği olarak kullanılmasına müsaade edilir.
Astra OPC'de kış lastiklerine sadece
Opel tarafından izin verilen hafif
alaşımlı jant ile birlikte kullanılırsa
müsaade edilir.
RunFlat kış lastikleri sadece kullanımı onaylanan alaşımlı jantlarda
kullanılabilir.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş
alanına yapıştırın.RunFlat lastikleri
RunFlat lastikler ekstra taşıyıcı
özelliğe sahip ve güçlendirilmiş
yanaklara sahiptirler. Bu güçlendirme
sayesinde lastikler basınçsız
kaldıklarında da kısıtlı olarak sürüşe
devam edebilirler.
RunFlat lastik donanımına sadece
elektronik stabilite programı (ESP) ve lastik basınç kaybı kontrol sistemi
veya lastik basıncı kontrol sistemine
sahip araçlarda izin verilir.Dikkat
RunFlat lastikler kullanılırken de
lastik basıncı düzenli olarak
kontrol edilmelidir.
RunFlat özelliğine sahip lastikler
lastik üreticisine bağlı olarak lastik
yanağındaki işaretlerinden
anlaşılabilir. Örneğin
ROF=Goodyear'da RunonFlat
veyaSSR=Continental'de Self
Supporting Runflat.
RunFlat lastiklerin sadece
kullanımına müsaade edilmiş hafif
alışımlı jantlar ile kullanımına izin
verilir.
Bir lastik tamir seti kullanmayın.
ECO lastik basıncı kullanılamaz. RunFlat lastikleri, standart lastikler ile kombine edilemez.
Standart lastikler ile kullanılması
durumunda aracın bir stepne veya bir
lastik tamir seti ile donatılmamış
olduğunu dikkate alın.
Hasarlı lastik ile sürüş
Lastikteki basınç kaybı, lastik basınç
kaybı kontrol sistemi veya lastik
basıncı kontrol sistemi tarafından gösterilir.
Lastik basınçsız kalsa da sürüşe
devam etmek sadece şu şartlarla
mümkündür:
■ saatte maksimum 80 km sürüş hızı
■ maksimum 80 km mesafeye kadar
1) Astra OPC: Lastik zincirleri olmaksızın kış lastiği olarak kullanımına müsaade edilir.

196Araç bakımı9Uyarı
Direksiyon döndürme ve sürüş
kabiliyeti olumsuz olarak etkilenir.
Fren mesafesi uzar.
Sürüş tarzınızı ve hızınızı değişen şartlara göre ayarlayın.
Lastik tanımları
Örneğin 195/65 R 15 91 H
195=Lastik genişliği, mm65=Enine kesit oranı (yüzdesel
olarak lastik yüksekliğinin
lastik genişliğine olan oranı)R=Lastik kemeri yapı türü:
RadyalRF=Yapı türü: RunFlat15=Jant çapı / inç cinsinden91=Taşıma kapasitesi tanım
numarası, örneğin: 91 değeri
618 kilograma karşılık
gelmektedir.H=Hız tanım kodu
Hız tanım kodu:
Q=160 km/saate kadarS=180 km/saate kadarT=190 km/saate kadarH=210 km/saate kadarV=240 km/saate kadarW=270 km/saate kadar
Lastik hava basıncı
Lastik hava basınçlarını, en az
14 günde bir ve uzun bir yolculuğa çıkmadan önce lastikler soğukken
kontrol edin. Stepneyi de kontrol
etmeyi unutmayın. Bu durum, lastik
basıncı kontrol sistemine sahip olan
araçlar için de geçerlidir.
Supap kapağı anahtarını yakıt dolum
kapağından çekin ve supap kapağını
açmak için kullanın.
Lastik hava basıncı kontrol sistemi
olan araçlarda adaptörü supaba
vidalayın.
Lastik hava basıncı için 3 233.
sayfaya ve yakıt depo kapağının iç kısmındaki etikete bakınız.
Buradaki lastik hava basıncı bilgileri
soğuk lastikler için geçerlidir. Ayrıca bu bilgiler hem yaz hem de kış
lastiklerinde dikkate alınmalıdır.
Stepneyi daima azami yük için geçerli
olan lastik basıncı ile doldurun.

Araç bakımı197

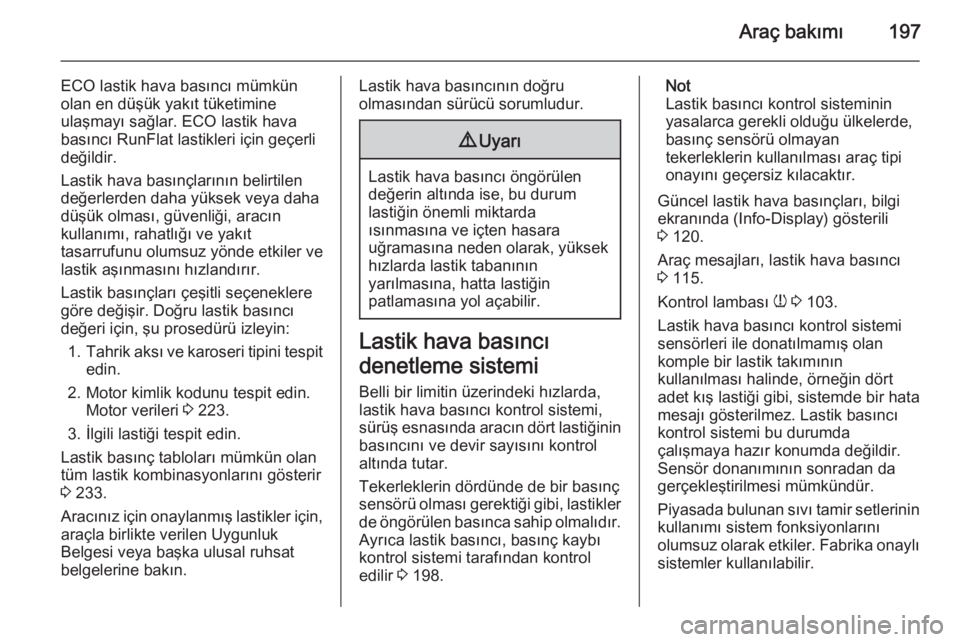

ECO lastik hava basıncı mümkün
olan en düşük yakıt tüketimine
ulaşmayı sağlar. ECO lastik hava
basıncı RunFlat lastikleri için geçerli
değildir.
Lastik hava basınçlarının belirtilen
değerlerden daha yüksek veya daha
düşük olması, güvenliği, aracın
kullanımı, rahatlığı ve yakıt
tasarrufunu olumsuz yönde etkiler ve
lastik aşınmasını hızlandırır.
Lastik basınçları çeşitli seçeneklere
göre değişir. Doğru lastik basıncı
değeri için, şu prosedürü izleyin:
1. Tahrik aksı ve karoseri tipini tespit
edin.
2. Motor kimlik kodunu tespit edin. Motor verileri 3 223.
3. İlgili lastiği tespit edin.
Lastik basınç tabloları mümkün olan
tüm lastik kombinasyonlarını gösterir
3 233.
Aracınız için onaylanmış lastikler için, araçla birlikte verilen Uygunluk
Belgesi veya başka ulusal ruhsat
belgelerine bakın.Lastik hava basıncının doğru
olmasından sürücü sorumludur.9 Uyarı
Lastik hava basıncı öngörülen
değerin altında ise, bu durum
lastiğin önemli miktarda
ısınmasına ve içten hasara
uğramasına neden olarak, yüksek hızlarda lastik tabanının
yarılmasına, hatta lastiğin
patlamasına yol açabilir.
Lastik hava basıncı
denetleme sistemi Belli bir limitin üzerindeki hızlarda,lastik hava basıncı kontrol sistemi,
sürüş esnasında aracın dört lastiğinin
basıncını ve devir sayısını kontrol
altında tutar.
Tekerleklerin dördünde de bir basınç
sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Ayrıca lastik basıncı, basınç kaybı
kontrol sistemi tarafından kontrol
edilir 3 198.
Not
Lastik basıncı kontrol sisteminin yasalarca gerekli olduğu ülkelerde,
basınç sensörü olmayan
tekerleklerin kullanılması araç tipi
onayını geçersiz kılacaktır.
Güncel lastik hava basınçları, bilgi
ekranında (Info-Display) gösterili
3 120.
Araç mesajları, lastik hava basıncı
3 115.
Kontrol lambası w 3 103.
Lastik hava basıncı kontrol sistemi
sensörleri ile donatılmamış olan
komple bir lastik takımının
kullanılması halinde, örneğin dört
adet kış lastiği gibi, sistemde bir hata
mesajı gösterilmez. Lastik basıncı
kontrol sistemi bu durumda
çalışmaya hazır konumda değildir. Sensör donanımının sonradan da
gerçekleştirilmesi mümkündür.
Piyasada bulunan sıvı tamir setlerinin
kullanımı sistem fonksiyonlarını
olumsuz olarak etkiler. Fabrika onaylı sistemler kullanılabilir.

198Araç bakımı
Çok güçlü harici radyo ekipmanları,
lastik basıncı kontrol sistemine zarar
verebilir.
Sistemin yeniden başlatılması
Bir tekerlek değişiminden sonra
sistem yeniden başlatılmalıdır:
Lastikleri öngörülen basınca
ulaşılana kadar şişirin, kontağı açın,
ardından DDS düğmesine yaklaşık
4 saniye süreyle basın, w kontrol
lambası üç kez yanıp söner.
Lastik basınç kaybı kontrol
sistemi
lastik basınç kaybı kontrol sistemi,
sürüş esnasında aracın dört lastiğinin
devir hızını kontrol altında tutar.
Basınç kaybı sözkonusu ise kontrol
lambası w kızmızı yanar. Aracı derhal
durdurun ve lastik basıncını kontrol
edin.
Kontrol lambası w 3 103.
Sistemin yeniden başlatılmasıLastik hava basıncının
düzeltilmesinden veya tekerlek
değişiminden sonra sistemin yeniden
başlatılması gerekir: Kontağı açın,
DDS düğmesine yaklaşık 4 saniye
süreyle basın, w kontrol lambası üç
kez yanıp söner.
Profil derinliği Profil derinliğini düzenli olarak kontrol
edin.
Lastikler, profil derinlikleri 2-3 mm
olduğu zaman, emniyet açısından
yenilenmelidir. (Kış lastiklerinde bu
derinlik 4 mm’dir.)
