2014 OPEL ASTRA H Sürücü El Kitabı (in Turkish)

Göstergeler ve kumanda birimleri95

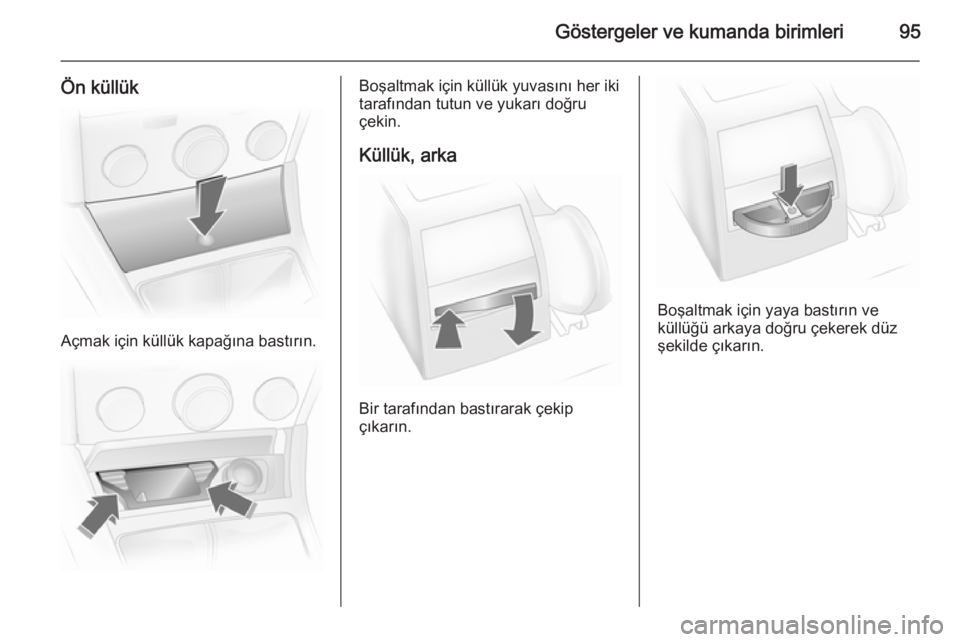

Ön küllük
Açmak için küllük kapağına bastırın.
Boşaltmak için küllük yuvasını her iki
tarafından tutun ve yukarı doğru
çekin.
Küllük, arka
Bir tarafından bastırarak çekip
çıkarın.
Boşaltmak için yaya bastırın ve
küllüğü arkaya doğru çekerek düz şekilde çıkarın.

96Göstergeler ve kumanda birimleriİkaz lambaları, ekran
göstergeleri ve kontrol
lambaları

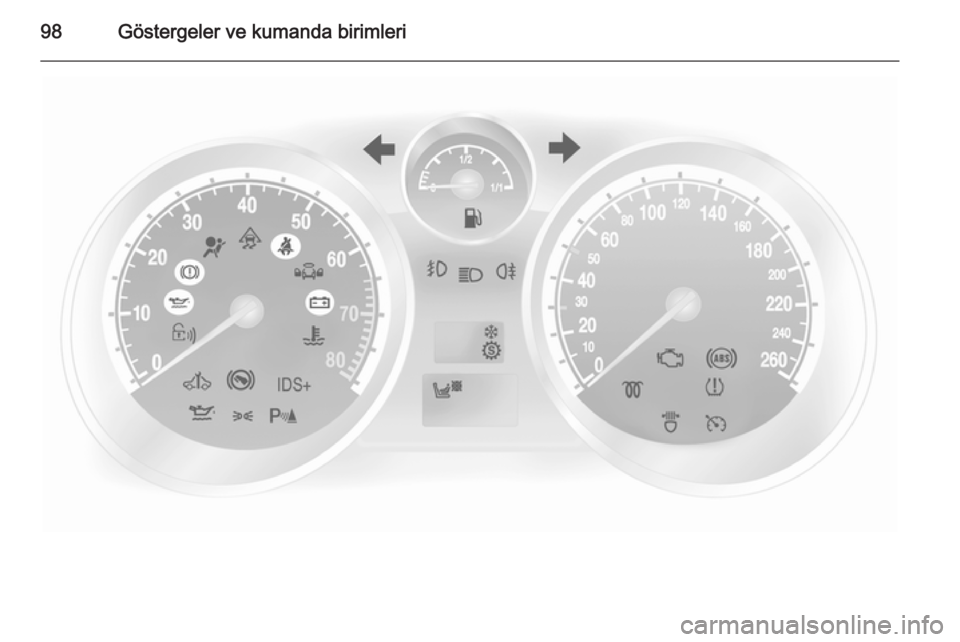

Göstergeler Bazı modellerde göstergelerin kontrol
lambaları kontak kapalı olduğunda kısaca son konuma döner.
Kilometre saati
Araç hızını gösterir.
Kilometre sayacı
Alttaki satırda geride bırakılan toplam
kilometre sayısı gösterilir.
Seyir kilometre sayacı
Üstteki satırda son sıfırlamadan
sonra katedilen kilometre sayısı
gösterilir.
Sıfırlama işlemini gerçekleştirmek
için kontak açıkken birkaç
saniyeliğine sıfırlama düğmesini
basılı tutun.
Motor devir saati
Motor devrini gösterir.
Bütün viteslerde aracınızı mümkün
olduğunca düşük motor devrinde sürün.
Dikkat
İbrenin kırmızı renkli ikaz alanında bulunması müsaade edilen azami
motor devrinin aşıldığını gösterir.
Motor için tehlike bulunmaktadır.

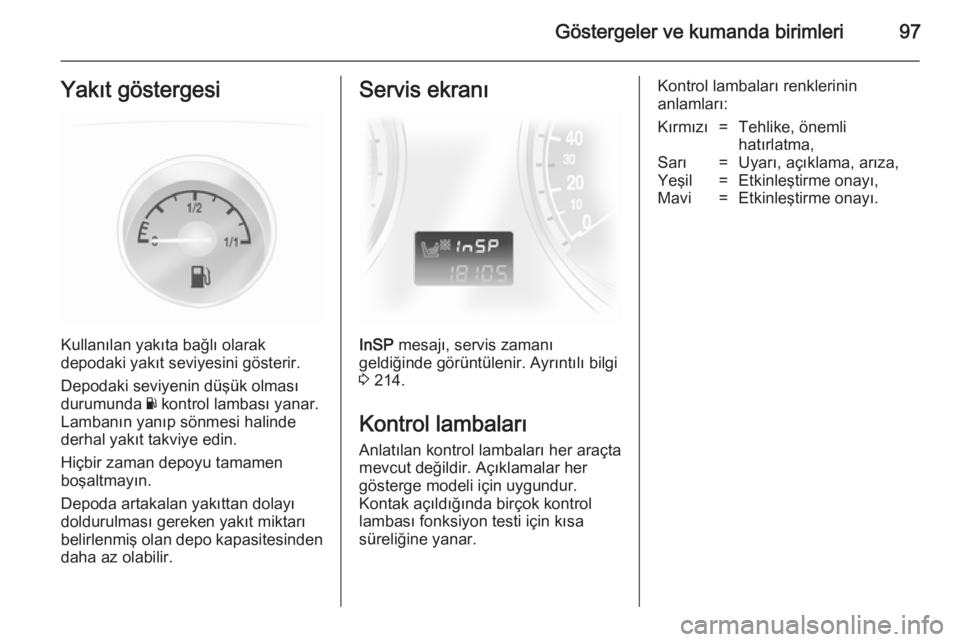

Göstergeler ve kumanda birimleri97Yakıt göstergesi
Kullanılan yakıta bağlı olarak
depodaki yakıt seviyesini gösterir.
Depodaki seviyenin düşük olması
durumunda Y kontrol lambası yanar.
Lambanın yanıp sönmesi halinde
derhal yakıt takviye edin.
Hiçbir zaman depoyu tamamen
boşaltmayın.
Depoda artakalan yakıttan dolayı
doldurulması gereken yakıt miktarı
belirlenmiş olan depo kapasitesinden
daha az olabilir.
Servis ekranı
InSP mesajı, servis zamanı
geldiğinde görüntülenir. Ayrıntılı bilgi
3 214.
Kontrol lambaları Anlatılan kontrol lambaları her araçta
mevcut değildir. Açıklamalar her
gösterge modeli için uygundur.
Kontak açıldığında birçok kontrol
lambası fonksiyon testi için kısa
süreliğine yanar.
Kontrol lambaları renklerinin
anlamları:Kırmızı=Tehlike, önemli
hatırlatma,Sarı=Uyarı, açıklama, arıza,Yeşil=Etkinleştirme onayı,Mavi=Etkinleştirme onayı.

98Göstergeler ve kumanda birimleri

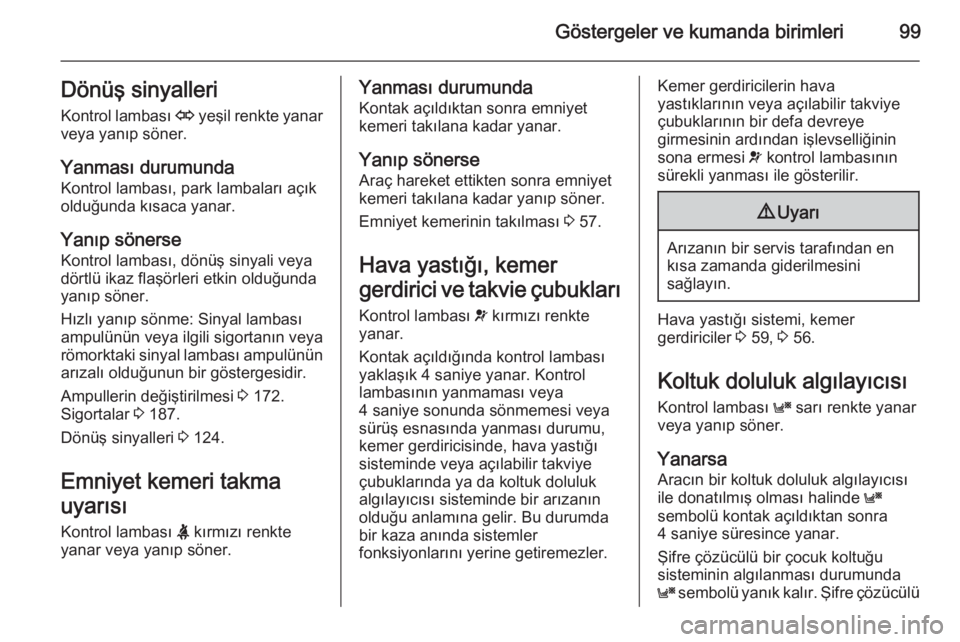

Göstergeler ve kumanda birimleri99Dönüş sinyalleriKontrol lambası O yeşil renkte yanar
veya yanıp söner.
Yanması durumunda
Kontrol lambası, park lambaları açık
olduğunda kısaca yanar.
Yanıp sönerse
Kontrol lambası, dönüş sinyali veya
dörtlü ikaz flaşörleri etkin olduğunda yanıp söner.
Hızlı yanıp sönme: Sinyal lambası
ampulünün veya ilgili sigortanın veya
römorktaki sinyal lambası ampulünün arızalı olduğunun bir göstergesidir.
Ampullerin değiştirilmesi 3 172.
Sigortalar 3 187.
Dönüş sinyalleri 3 124.
Emniyet kemeri takma
uyarısı Kontrol lambası X kırmızı renkte
yanar veya yanıp söner.Yanması durumunda
Kontak açıldıktan sonra emniyet
kemeri takılana kadar yanar.
Yanıp sönerse
Araç hareket ettikten sonra emniyet
kemeri takılana kadar yanıp söner.
Emniyet kemerinin takılması 3 57.
Hava yastığı, kemer
gerdirici ve takvie çubukları
Kontrol lambası v kırmızı renkte
yanar.
Kontak açıldığında kontrol lambası
yaklaşık 4 saniye yanar. Kontrol
lambasının yanmaması veya
4 saniye sonunda sönmemesi veya
sürüş esnasında yanması durumu,
kemer gerdiricisinde, hava yastığı
sisteminde veya açılabilir takviye
çubuklarında ya da koltuk doluluk
algılayıcısı sisteminde bir arızanın
olduğu anlamına gelir. Bu durumda
bir kaza anında sistemler
fonksiyonlarını yerine getiremezler.Kemer gerdiricilerin hava
yastıklarının veya açılabilir takviye
çubuklarının bir defa devreye
girmesinin ardından işlevselliğinin
sona ermesi v kontrol lambasının
sürekli yanması ile gösterilir.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Hava yastığı sistemi, kemer
gerdiriciler 3 59, 3 56.
Koltuk doluluk algılayıcısı Kontrol lambası y sarı renkte yanar
veya yanıp söner.
Yanarsa Aracın bir koltuk doluluk algılayıcısı
ile donatılmış olması halinde y
sembolü kontak açıldıktan sonra
4 saniye süresince yanar.
Şifre çözücülü bir çocuk koltuğu
sisteminin algılanması durumunda y sembolü yanık kalır. Şifre çözücülü

100Göstergeler ve kumanda birimleri
bir çocuk koltuğu sistemi ancak önyolcu hava yastıkları devre dışı
bırakıldığında kullanılabilir 3 62.9 Tehlike
Bir çocuk koltuğu sisteminin
mevcut olması ve kontrol
lambasının sürüş esnasında
yanmaması durumunda ön yolcu
için olan ön ve yan hava yastıkları devre dışı bırakılmamıştır.
Yanıp sönerse
Sistemde hata var veya şifre
çözücülü çocuk koltuğu sistemi arızalı veya doğru monte edilmemiş 3 62.
9 Tehlike
Kontrol lambasının sürüş
esnasında yanıp sönmesi bir
hatanın söz konusu olduğuna
işaret eder. Arıza nedeninin bir
servis tarafından giderilmesini
sağlayın.
Verici üniteye sahip çocuk emniyet
sistemi 3 68.
Alternatör
Kontrol lambası p kırmızı renkte
yanar.
Kontrol lambası, kontak açıldıktan sonra yanar, motor çalıştıktan kısa bir
süre sonra söner.
Motor çalışırken yanarsa
Aracınızı durdurun, motoru stop edin. Akü şarj etmiyor demektir. Motorun
soğutması kesilmiş olabilir. Dizel
motorlarda fren servo desteği sona
ermiş olabilir. Bir servise başvurun.
Arıza gösterge lambası
Kontrol lambası Z sarı renkte yanar
veya yanıp söner.
Kontrol lambası, kontak açıldıktan
sonra yanar, motor çalıştıktan kısa bir
süre sonra söner.
Motor çalışırken yanarsa
Emisyon kontrol sisteminde arıza.
Müsaade edilen emisyon sınırları
aşılmış olabilir. Vakit geçirmeden bir
servise başvurun.Motor çalışırken yanıp sönerse
Katalitik konvertörde bir hasara yol
açabilecek bir arıza. Kontrol
lambasının yanıp sönmesi duruncaya
kadar ayağınızı gaz pedalından
çekin. Vakit geçirmeden bir servise
başvurun.
"En kısa sürede bir servise başvurun" ikazı
Kontrol lambası A sarı renkte yanar
veya yanıp söner.
Motor çalışırken yanarsa
Motor veya şanzıman elektroniğinde
arıza var demektir. 3 145, 3 149.
Elektronik sistem acil sürüş
programına geçer. Bu durumda yakıt tüketimi artabilir ve aracın
sürülebilme kabiliyeti bozulabilir.
Aracı tekrar çalıştırdıktan sonra
arızanın hala mevcut olması halinde
bir servise başvurun.

Göstergeler ve kumanda birimleri101
InSP4 ile birlikte servis
göstergesinde yanarsa
Bir serviste dizel yakıt filtresinden
suyun boşaltılmasını sağlayın 3 114.
Kontak açık olduğunda yanıp
sönerse Elektronik şifreli devre kesme
sisteminde arıza var demektir. Motor
çalıştırılamaz 3 33.
Kontağı kapatın ve çalıştırmayı tekrar
deneyin.
Kontrol lambası yanıp sönmeye
devam ederse, ikinci anahtarı
kullanarak motoru tekrar çalıştırmayı
deneyin ve vakit geçirmeden bir
servise başvurun.
Fren ve debriyaj sistemi
Kontrol lambası R kırmızı renkte
yanar veya yanıp söner.
Yanarsa
Kontak açıldığında, el freni çekili ise
kontrol lambası yanar 3 151.El freni indirildiğinde, fren ve debriyaj
sistemi sıvı seviyesinin düşük olması
durumunda kontrol lambası yanar
3 169.9 Uyarı
Aracı durdurun. Seyahate devam
etmeyin. Bir servise başvurun.
Yanıp sönerse
Otomatik fonksiyonlu manuel
şanzımanlı araçlarda kontak
kapatıldıktan sonra el freni
çekilmediyse birkaç saniye kontrol
lambası yanıp söner.
Otomatik fonksiyonlu manuel
şanzımanlı araçlarda sürücü kapısı
açıldığında hiçbir vites takılı değil ve
el freni çekilmediyse kontrol lambası
yanıp söner.
Anti blokaj fren sistemi
(ABS)
Kontrol lambası u kırmızı renkte
yanar.
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem kullanıma
hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda
ABS'de bir hata var demektir. Fren
tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti Blokaj Fren Sistemi (ABS)
3 151.
Spor modu
Kontrol lambası 1 sarı renkte yanar.
Bu sembol sport sürüş programı açık
olduğunda yanar 3 143, 3 148.
Kış modu Kontrol lambası T sarı renkte yanar.
Bu sembol kış (winter) sürüş
programı açık olduğunda yanar
3 143, 3 148.

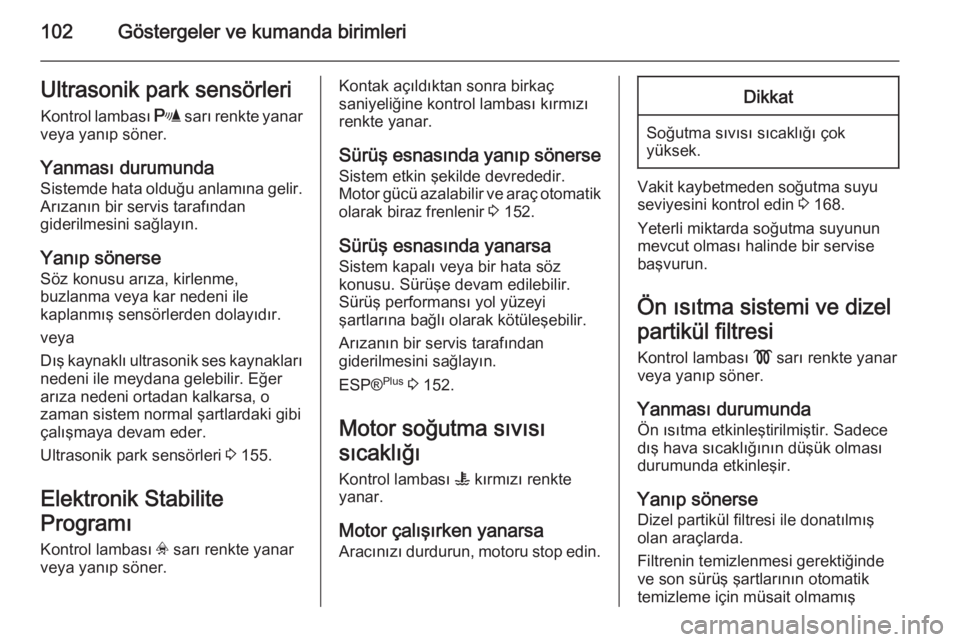

102Göstergeler ve kumanda birimleriUltrasonik park sensörleriKontrol lambası r sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Sistemde hata olduğu anlamına gelir.
Arızanın bir servis tarafından
giderilmesini sağlayın.
Yanıp sönerse Söz konusu arıza, kirlenme,
buzlanma veya kar nedeni ile
kaplanmış sensörlerden dolayıdır.
veya
Dış kaynaklı ultrasonik ses kaynakları
nedeni ile meydana gelebilir. Eğer
arıza nedeni ortadan kalkarsa, o
zaman sistem normal şartlardaki gibi
çalışmaya devam eder.
Ultrasonik park sensörleri 3 155.
Elektronik Stabilite
Programı Kontrol lambası v sarı renkte yanar
veya yanıp söner.Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar.
Sürüş esnasında yanıp sönerse
Sistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik olarak biraz frenlenir 3 152.
Sürüş esnasında yanarsa Sistem kapalı veya bir hata söz
konusu. Sürüşe devam edilebilir.
Sürüş performansı yol yüzeyi
şartlarına bağlı olarak kötüleşebilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.
ESP® Plus
3 152.
Motor soğutma sıvısı
sıcaklığı
Kontrol lambası W kırmızı renkte
yanar.
Motor çalışırken yanarsa
Aracınızı durdurun, motoru stop edin.Dikkat
Soğutma sıvısı sıcaklığı çok
yüksek.
Vakit kaybetmeden soğutma suyu
seviyesini kontrol edin 3 168.
Yeterli miktarda soğutma suyunun
mevcut olması halinde bir servise
başvurun.
Ön ısıtma sistemi ve dizel
partikül filtresi Kontrol lambası ! sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Ön ısıtma etkinleştirilmiştir. Sadece
dış hava sıcaklığının düşük olması
durumunda etkinleşir.
Yanıp sönerse
Dizel partikül filtresi ile donatılmış olan araçlarda.
Filtrenin temizlenmesi gerektiğinde
ve son sürüş şartlarının otomatik
temizleme için müsait olmamış
