2014 OPEL ASTRA H Sürücü El Kitabı (in Turkish)

Araç bakımı175
4. Ampulü duyundan çıkarıp alın.Yeni ampulü takın.
5. Ampul duyunu reflektöre takın. Far muhafaza kapağını yerleştirin
ve kapatın.
Xenon far sistemi
Kısa huzmeli far 1 (iç lambalar) ve
uzun huzmeli far 2 (dış lambalar) için
birbirinden ayrı ampullere sahip far
sistemi.
Kısa huzmeli far9 Tehlike
Kısa huzmeli farlar çok yüksek bir
elektrik gerilimi ile çalışır. Bu
nedenle elektirikli parçalara
dokunmayın. Lamba değişimini
sadece bir servise yaptırın.
Uzun huzmeli far
1. Ampul değişimi tekerlek yuvaları arasındaki boşluktan
yapılmaktadır.
2. Koruyucu kapağı sökün.
3. Lamba duyunu sola doğru döndürün ve serbest konuma
gelmesini sağlayın.

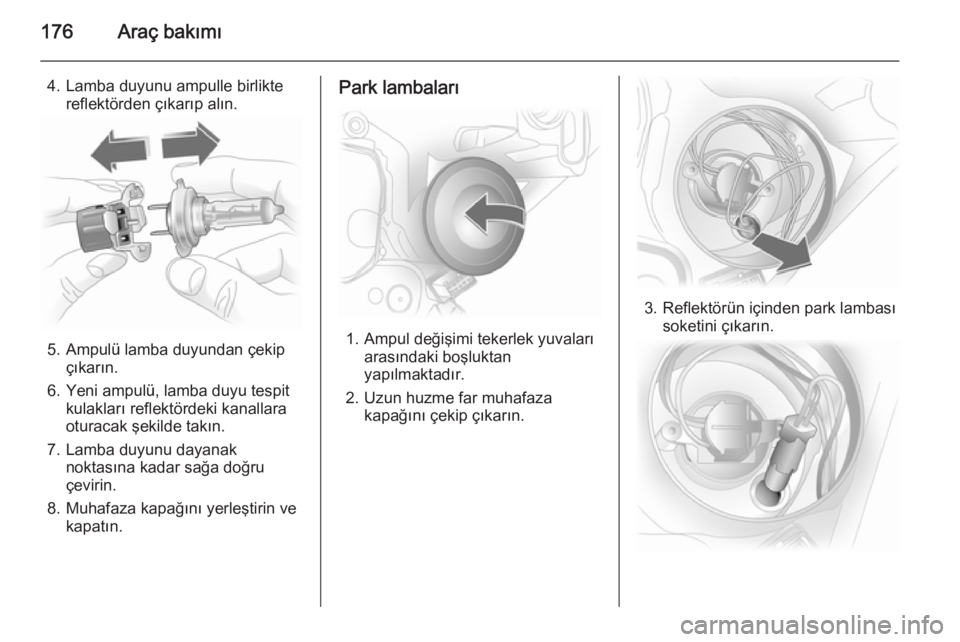

176Araç bakımı
4. Lamba duyunu ampulle birliktereflektörden çıkarıp alın.
5. Ampulü lamba duyundan çekipçıkarın.
6. Yeni ampulü, lamba duyu tespit kulakları reflektördeki kanallara
oturacak şekilde takın.
7. Lamba duyunu dayanak noktasına kadar sağa doğru
çevirin.
8. Muhafaza kapağını yerleştirin ve kapatın.
Park lambaları
1. Ampul değişimi tekerlek yuvaları arasındaki boşluktanyapılmaktadır.
2. Uzun huzme far muhafaza kapağını çekip çıkarın.
3. Reflektörün içinden park lambasısoketini çıkarın.

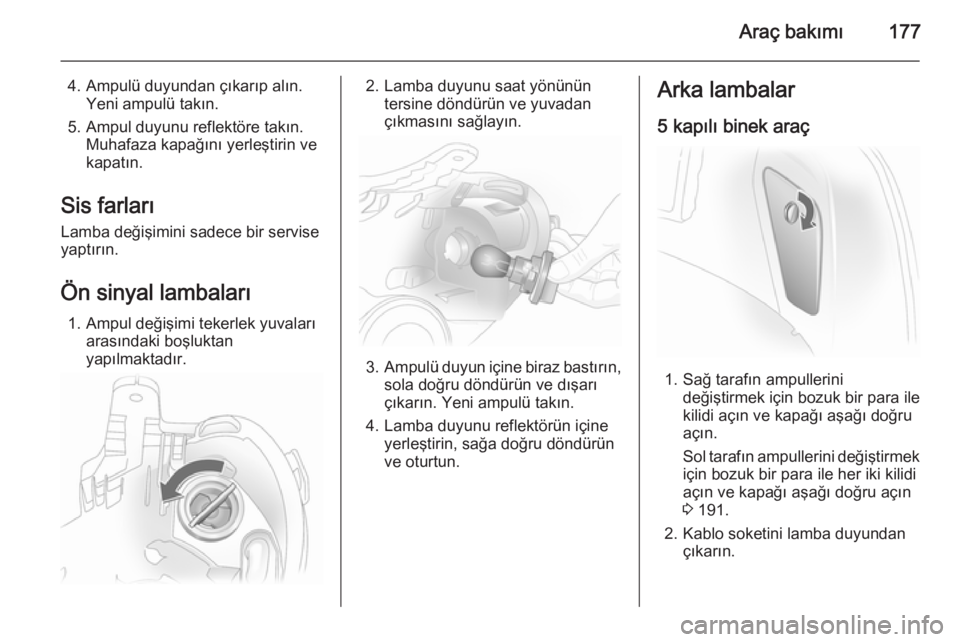

Araç bakımı177
4. Ampulü duyundan çıkarıp alın.Yeni ampulü takın.
5. Ampul duyunu reflektöre takın. Muhafaza kapağını yerleştirin ve
kapatın.
Sis farları Lamba değişimini sadece bir servise
yaptırın.
Ön sinyal lambaları 1. Ampul değişimi tekerlek yuvaları arasındaki boşluktan
yapılmaktadır.2. Lamba duyunu saat yönünün tersine döndürün ve yuvadan
çıkmasını sağlayın.
3. Ampulü duyun içine biraz bastırın,
sola doğru döndürün ve dışarı
çıkarın. Yeni ampulü takın.
4. Lamba duyunu reflektörün içine yerleştirin, sağa doğru döndürün
ve oturtun.
Arka lambalar
5 kapılı binek araç
1. Sağ tarafın ampullerini değiştirmek için bozuk bir para ile
kilidi açın ve kapağı aşağı doğru
açın.
Sol tarafın ampullerini değiştirmek için bozuk bir para ile her iki kilidiaçın ve kapağı aşağı doğru açın
3 191.
2. Kablo soketini lamba duyundan çıkarın.

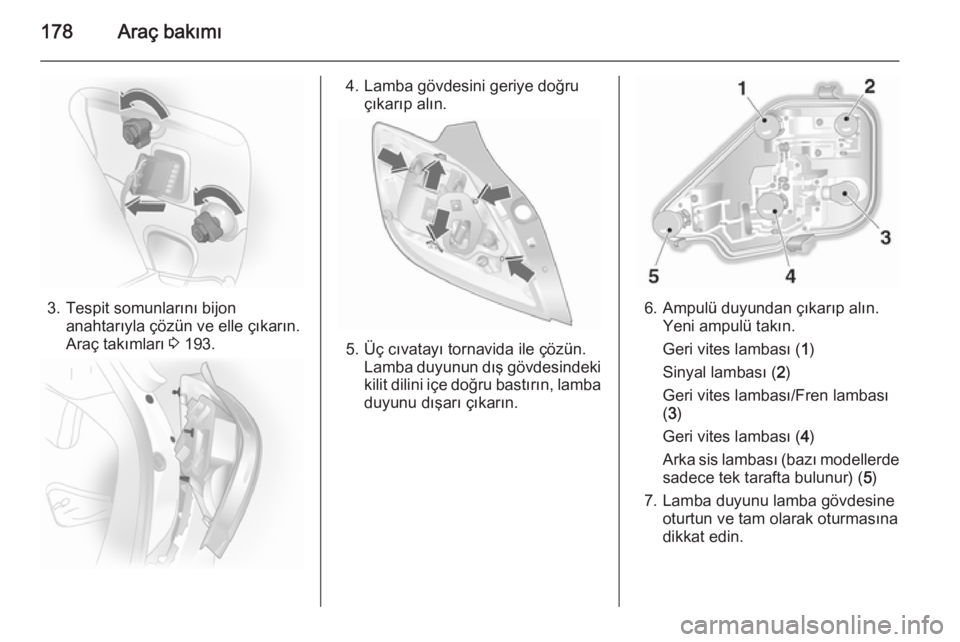

178Araç bakımı
3. Tespit somunlarını bijonanahtarıyla çözün ve elle çıkarın.
Araç takımları 3 193.
4. Lamba gövdesini geriye doğru
çıkarıp alın.
5. Üç cıvatayı tornavida ile çözün.Lamba duyunun dış gövdesindeki
kilit dilini içe doğru bastırın, lamba duyunu dışarı çıkarın.
6. Ampulü duyundan çıkarıp alın. Yeni ampulü takın.
Geri vites lambası ( 1)
Sinyal lambası ( 2)
Geri vites lambası/Fren lambası ( 3 )
Geri vites lambası ( 4)
Arka sis lambası (bazı modellerde
sadece tek tarafta bulunur) ( 5)
7. Lamba duyunu lamba gövdesine oturtun ve tam olarak oturmasınadikkat edin.

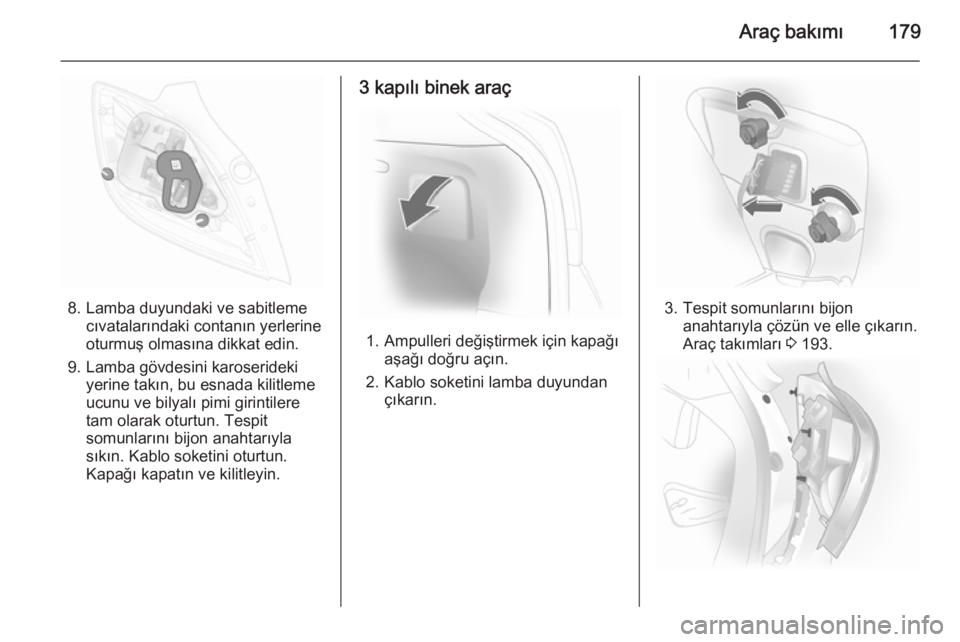

Araç bakımı179
8. Lamba duyundaki ve sabitlemecıvatalarındaki contanın yerlerine
oturmuş olmasına dikkat edin.
9. Lamba gövdesini karoserideki yerine takın, bu esnada kilitleme
ucunu ve bilyalı pimi girintilere
tam olarak oturtun. Tespit
somunlarını bijon anahtarıyla
sıkın. Kablo soketini oturtun.
Kapağı kapatın ve kilitleyin.
3 kapılı binek araç
1. Ampulleri değiştirmek için kapağı aşağı doğru açın.
2. Kablo soketini lamba duyundan çıkarın.
3. Tespit somunlarını bijon anahtarıyla çözün ve elle çıkarın.
Araç takımları 3 193.

180Araç bakımı
4. Lamba gövdesini geriye doğruçıkarıp alın.
5. Contayı tespit cıvatasından çıkarın. Lamba duyunun dış
gövdesindeki kilit dilini dışa doğru
bastırın, lamba duyunu dışarı
çıkarın.
6. Ampulü duyundan çıkarıp alın. Yeni ampulü takın.
Geri vites lambası ( 1)
Sinyal lambası ( 2)
Geri vites lambası/Fren lambası ( 3 )
Geri vites lambası ( 4)
Arka sis lambası (bazı modellerde sadece tek tarafta bulunur) ( 5)
7. Lamba duyunu lamba gövdesine oturtun ve tam olarak oturmasına
dikkat edin.8. Lamba duyundaki ve sabitleme cıvatalarındaki contanın yerlerine
oturmuş olmasına dikkat edin.
9. Lamba gövdesini karoserideki yerine takın, bu esnada kilitleme
ucunu ve bilyalı pimi girintilere
tam olarak oturtun. Tespit
somunlarını bijon anahtarıyla
sıkın. Kablo soketini oturtun.
Kapağı kapatın ve kilitleyin.

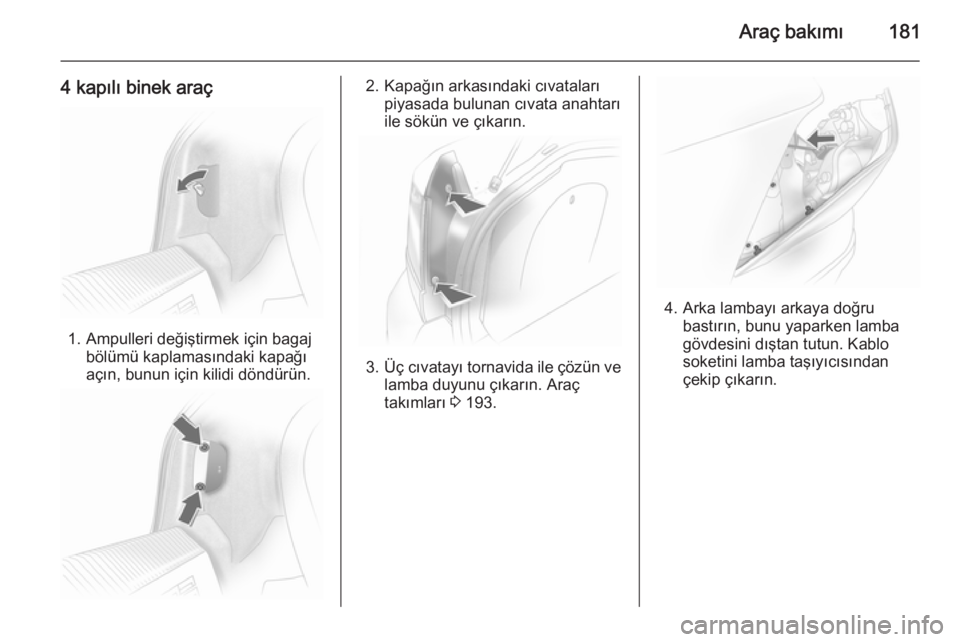

Araç bakımı181
4 kapılı binek araç
1. Ampulleri değiştirmek için bagajbölümü kaplamasındaki kapağı
açın, bunun için kilidi döndürün.
2. Kapağın arkasındaki cıvataları piyasada bulunan cıvata anahtarı
ile sökün ve çıkarın.
3. Üç cıvatayı tornavida ile çözün ve
lamba duyunu çıkarın. Araç
takımları 3 193.
4. Arka lambayı arkaya doğru
bastırın, bunu yaparken lamba
gövdesini dıştan tutun. Kablo
soketini lamba taşıyıcısından
çekip çıkarın.

182Araç bakımı
5. Lamba gövdesinde altı kilit dilinide dışarı doğru bastırın ve ampul
taşıyıcısını çıkarın.
6. Ampulü duyundan çıkarıp alın. Yeni ampulü takın.
Fren lambası ( 1)
Geri vites lambası ( 2)
Arka sis lambası (bazı modellerde
sadece tek tarafta bulunur) ( 3)
Sinyal lambası ( 4)
Geri vites lambası ( 5)
7. Lamba duyunu lamba gövdesine oturtun. Contanın tam olarak
oturmasına dikkat edin.
8. Kablo soketini oturtun. Lamba gövdesini karoserideki yerine
takın, bu esnada bilyalı pimi
girintilere tam olarak oturtun.
Lamba gövdesini dört cıvata ile
karoseriye sabitleyin. Kapağı
kapatın ve kilitli konuma getirin.Station wagon, Van
1. Koruyucu kapağı kilit dillerine bastırarak çözün ve çıkarın.
