Araç bakımı183
2. Kablo soketini lamba duyundançıkarın.
3. Tespit somunlarını bijon anahtarıyla çözün ve lambagövdesini arkadan çıkarın.
4. Üç cıvatayı tornavida ile çözün ve
lamba duyunu çıkarın. Araç
takımları 3 193.
5. Ampulü duyundan çıkarıp alın.
Yeni ampulü takın.
Geri vites lambası/Fren lambası
( 1 )
Sinyal lambası ( 2)
Geri vites lambası ( 3)
Arka sis lambası (bazı modellerde
sadece tek tarafta bulunur) ( 4)
6. Lamba duyunu lamba gövdesine oturtun ve vidalayın. Lamba
gövdesini karoseriye yerleştirin ve
tespit somununu elle sıkın.
Kablo soketini oturtun.
Kapağı kapatın ve kilitleyin.
TwinTop
1. Tespit somunlarını sökün.

184Araç bakımı
2. Lamba gövdesini dıştan çıkarın.Kilit diline bastırarak kablo soket
bağlantısının serbest kalmasını
sağlayın ve lamba duyundan
çıkarın.
3. Contayı lamba duyundan çekip çıkarın.
4. Soketleri döndürerek çözülükonuma getirin ve dışarı çıkarın.
Lamba duyunun uzunlamasına
tarafındaki kilit dillerini dışa doğru
bastırın ve lamba duyunu alın
tarafından kaldırın ve dışarı
çıkarın.
5. Ampulü duyundan çıkarıp alın. Yeni ampulü takın.
Geri vites lambası/Fren lambası
( 1 )
Geri vites lambası ( 2)
Arka sis lambası (bazı modellerde
sadece tek tarafta bulunur) ( 3)
Geri vites lambası ( 4)
Sinyal lambası ( 5)
6. Lamba duyunu lamba gövdesine yerleştirin bu esnada ilk önce
kulakçığı kablo soketinin alın
tarafına yerleştirin. Lamba
duyunu katlayarak kapatın ve tam
oturmuş olmasına dikkat edin.
Ampul soketlerini yerleştirin ve
çevirerek yerlerine oturmalarını
sağlayın.
7. Contayı lamba duyuna yerleştirin.
Contanın cıvatalara değecek
şekilde durmasına dikkat edin.
8. Kablo soketini oturtun. Lamba gövdesini karoseriye yerleştirin,
bu esnada bilyalı pimin girintilere
tam olarak oturmasına dikkat
edin. Tespit somunlarını sıkın.
Yan sinyal lambaları
Lamba değişimini sadece bir servise yaptırın.

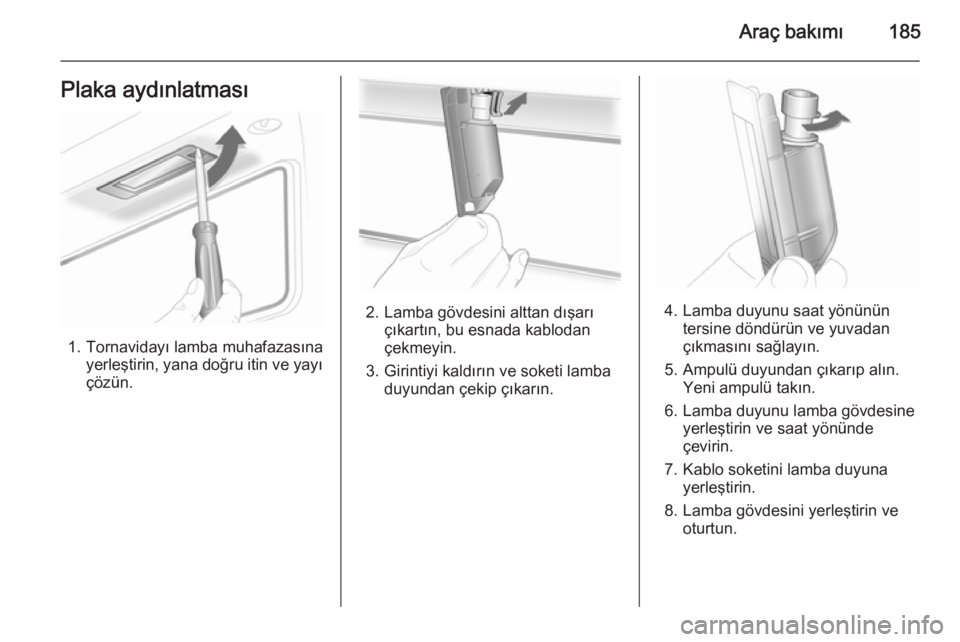

Araç bakımı185Plaka aydınlatması
1. Tornavidayı lamba muhafazasınayerleştirin, yana doğru itin ve yayı
çözün.
2. Lamba gövdesini alttan dışarı çıkartın, bu esnada kablodan
çekmeyin.
3. Girintiyi kaldırın ve soketi lamba duyundan çekip çıkarın.4. Lamba duyunu saat yönününtersine döndürün ve yuvadan
çıkmasını sağlayın.
5. Ampulü duyundan çıkarıp alın. Yeni ampulü takın.
6. Lamba duyunu lamba gövdesine yerleştirin ve saat yönünde
çevirin.
7. Kablo soketini lamba duyuna yerleştirin.
8. Lamba gövdesini yerleştirin ve oturtun.

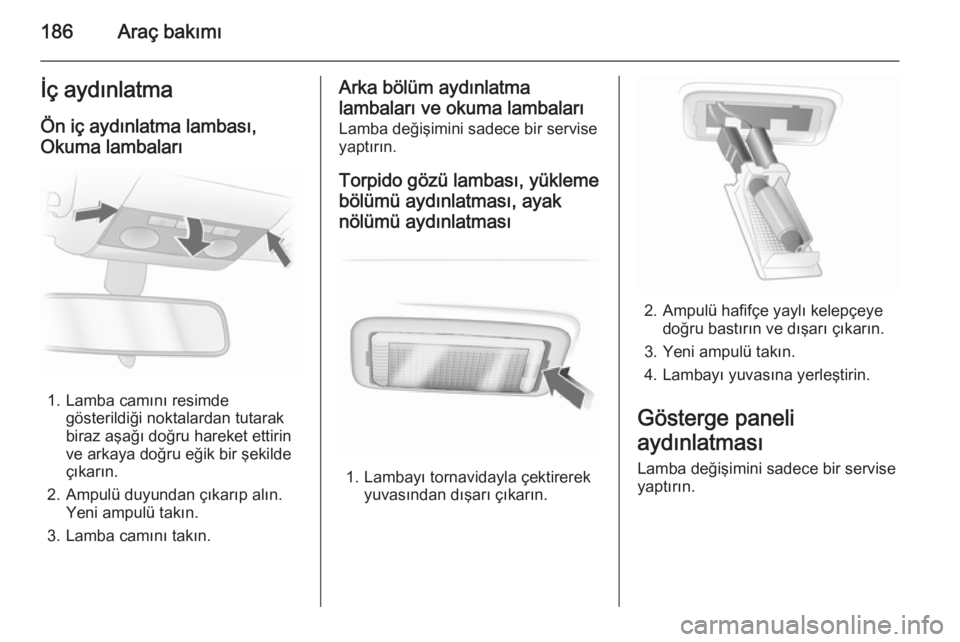

186Araç bakımıİç aydınlatma
Ön iç aydınlatma lambası,
Okuma lambaları
1. Lamba camını resimde gösterildiği noktalardan tutarak
biraz aşağı doğru hareket ettirin
ve arkaya doğru eğik bir şekilde
çıkarın.
2. Ampulü duyundan çıkarıp alın. Yeni ampulü takın.
3. Lamba camını takın.
Arka bölüm aydınlatma lambaları ve okuma lambaları
Lamba değişimini sadece bir servise
yaptırın.
Torpido gözü lambası, yükleme
bölümü aydınlatması, ayak
nölümü aydınlatması
1. Lambayı tornavidayla çektirerek yuvasından dışarı çıkarın.
2. Ampulü hafifçe yaylı kelepçeye doğru bastırın ve dışarı çıkarın.
3. Yeni ampulü takın.
4. Lambayı yuvasına yerleştirin.
Gösterge paneli
aydınlatması
Lamba değişimini sadece bir servise
yaptırın.

Araç bakımı187Elektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta iki sigorta kutusu
bulunmaktadır: Bagaj bölümünün
solunda kapağın arkasında ve motor
odasında sol ön tarafta.
Yedek sigortaları bagaj bölümündeki
sigorta kutusunda muhafaza edin
(Sigorta kutusu versiyonu = B).
Kapağı açın 3 191.
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar bir kaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.Sigorta çıkarıcısı
Sigortaların değişimi için bagaj
bölümündeki sigorta kutusunda bir sigorta çıkarıcısı bulunmaktadır.

188Araç bakımı
Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.
Motor bölmesindeki sigorta
kutusu
Boşluğa, gittiği yere kadar bir
tornavida yerleştirin ve yana doğru
hareket ettirin. Kapağı yukarı doğru
açın ve çekin.
Aracıın bagaj bölümündeki sigort
kutusunun versiyonuna bağlı olarak
sigorta kutusunda iki farklı sigorta
yerleşim düzeni bulunmaktadır,
3 191.

Araç bakımı189
Bagaj bölmesi sigorta
kutusunun versiyon A'ya sahip olması durumundaNo.Akım devresi1ABS2ABS3Araç içi fanı klima kontrol
sistemi4Araç içi fanı, kalorifer, klima
sistemi5Radyatör fanı6Radyatör fanı7Merkezi kilit sistemi8Cam yıkama sistemi, bagaj
kapağı9Isıtmalı arka cam, ısıtmalı yan
aynalar10Arıza teşhis soketi11GöstergelerNo.Akım devresi12Cep telefonu, Infotainment
sistemi, ekran13İç aydınlatma lambası14Ön cam silecekleri15Ön cam silecekleri16Korna, ABS, fren lamba anah‐
tarı, klima sistemi17Dizel filtresi veya klima sistemi18Marş motoru19–20Korna21Motor elektroniği22Motor elektroniği23Far seviye ayarlaması24Yakıt pompası25–26Motor elektroniğiNo.Akım devresi27Kalorifer, Klima sistemi28–29Servo direksiyon30Motor elektroniği31Arka cam sileceği32Fren lamba anahtarı33Far seviye ayarlaması, aydın‐
latma şalteri, kavrama anahtarı, gösterge, sürücü kapısı modülü34Direksiyon sütunu modülü
kontrol ünitesi35Infotainment Sistemi36Sigara çakmağı, ön kısımdaki
priz

190Araç bakımı
Bagaj bölmesi sigorta
kutusunun versiyon B'ye sahip olması durumundaNo.Akım devresi1ABS2ABS3Araç içi fanı, elektronik klima
sistemi4Araç içi fanı, kalorifer ve klima
sistemi5Radyatör fanı6Radyatör fanı7Cam yıkama sistemi8Korna9Far yıkama sistemi10–11–12–13Sis farıNo.Akım devresi14Ön cam silecekleri15Ön cam silecekleri16Kontrol ünitesi elektroniği,
Open&Start sistemi, ABS, fren
lamba anahtarı, TwinTop17Dizel yakıt filtresi ısıtıcısı18Marş motoru19Şanzıman elektroniği20Klima sistemi21Motor elektroniği22Motor elektroniği23Sürüşe duyarlı ön farlar, far
seviye ayarlaması24Yakıt pompası25Şanzıman elektroniği26Motor elektroniği27Servo direksiyon28Şanzıman elektroniğiNo.Akım devresi29Şanzıman elektroniği30Motor elektroniği31Sürüşe duyarlı ön farlar, far
seviye ayarlaması32Fren sistemi, klima sistemi,
kavrama anahtarı33Sürüşe duyarlı ön farlar, far
seviye ayarlaması, aydınlatma
şalteri34Direksiyon sütunu modülü
kontrol ünitesi35Infotainment Sistemi36Cep telefonu, Infotainment
sistemi, ekran
