Îngrijirea autovehiculului191
Acoperiş TwinTop
1. Deşurubaţi piuliţele de reţinere.
2. Scoateţi carcasa becului dinspreexterior. Decuplaţi fişa de
conectare apăsând pe clemă şi
scoateţi-o de pe soclul becului.
3. Detaşaţi elementul de etanşare de soclul becului.
4. Eliberaţi soclul prin rotire şiscoateţi-l. Apăsaţi clemele de
blocare de pe laturile alungite ale
soclului spre înainte; ridicaţi soclul
becului de capătul frontal şi
scoateţi soclul complet.
5. Scoateţi becul şi înlocuiţi-l.
Lampa de marşarier/ lampa de
frână ( 1)
Lampa marşarier ( 2)
Proiectorul de ceaţă, posibil să
existe doar pe o parte ( 3)
Lampa marşarier ( 4)
Lampa de semnalizare direcţie ( 5)
6. Introduceţi soclul becului în carcasa becului inserând mai întâi
umărul de fixare în partea frontală
a fişei. Instalaţi soclul becului,
asigurându-vă că se angajează
corect în locaş. Inseraţi
racordurile şi fixaţi-le prin rotire.

192Îngrijirea autovehiculului
7. Fixaţi elementul de etanşare pesoclul becului. Asiguraţi-vă că
elementul de etanşare este
aplatizat în zona şuruburilor.
8. Cuplaţi fişa. Introduceţi carcasa becului în caroserie, asigurând
poziţionarea corectă a şuruburilor
cu cap sferic în nişele aferente.
Strângeţi piuliţele de reţinere.
Lămpile de semnalizare laterale Apelaţi la un atelier de service pentru
înlocuirea becurilor.
Iluminarea plăcuţei de
înmatriculare
1. Introduceţi şurubelniţa în carcasă,
apăsaţi înspre lateral şi eliberaţi
arcul.
2. Scoateţi soclul becului apăsând în
jos, fără a trage cablul.
3. Ridicaţi clapeta şi deconectaţi fişa
de la soclul becului.

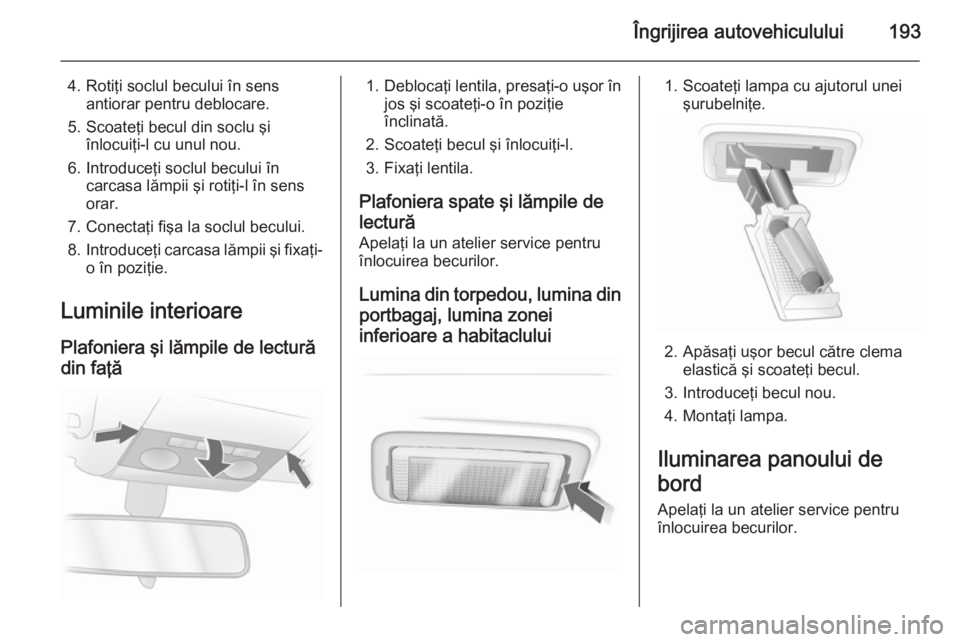

Îngrijirea autovehiculului193
4. Rotiţi soclul becului în sensantiorar pentru deblocare.
5. Scoateţi becul din soclu şi înlocuiţi-l cu unul nou.
6. Introduceţi soclul becului în carcasa lămpii şi rotiţi-l în sens
orar.
7. Conectaţi fişa la soclul becului.
8. Introduceţi carcasa lămpii şi fixaţi-
o în poziţie.
Luminile interioare
Plafoniera şi lămpile de lectură
din faţă1. Deblocaţi lentila, presaţi-o uşor în
jos şi scoateţi-o în poziţie
înclinată.
2. Scoateţi becul şi înlocuiţi-l.
3. Fixaţi lentila.
Plafoniera spate şi lămpile de
lectură
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lumina din torpedou, lumina dinportbagaj, lumina zonei
inferioare a habitaclului1. Scoateţi lampa cu ajutorul unei şurubelniţe.
2. Apăsaţi uşor becul către clemaelastică şi scoateţi becul.
3. Introduceţi becul nou.
4. Montaţi lampa.
Iluminarea panoului de
bord Apelaţi la un atelier service pentru
înlocuirea becurilor.

194Îngrijirea autovehicululuiSistemul electricSiguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
Autovehiculul este prevăzut cu două
panouri de siguranţe: unul este situat în partea stângă a portbagajului şi
celălalt este situat în partea stânga
faţă a compartimentului motor.
Păstraţi siguranţele fuzibile de
rezervă în panoul de siguranţe din
portbagaj versiunea B. Deschideţi
capacul 3 198.
Înaintea înlocuirii unei siguranţe
fuzibile, aduceţi comutatorul
respectiv în poziţia deconectat şi
decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.
Unele funcţii pot fi protejate de mai
multe siguranţe fuzibile.Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
portbagaj.

Îngrijirea autovehiculului195
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.
Panoul de siguranţe din
compartimentul motor
Introduceţi o şurubelniţă în fantă atât
cât se poate şi înclinaţi-o în lateral.
Rabataţi capacul în sus şi
îndepărtaţi-l.
Panoul de siguranţe poate avea două moduri de alocare a siguranţelor
fuzibile în funcţie de varianta de
panou de siguranţe din portbagaj,
3 198.

196Îngrijirea autovehiculului
Alocarea siguranţelor fuzibile încazul panoului de siguranţe din
portbagaj varianta ANr.Circuit1Sistemul ABS2Sistemul ABS3Sistemul de climatizare, ventila‐
torul interior4Ventilatorul interior, încălzirea,
sistemul de aer condiţionat5Ventilatorul radiatorului6Ventilatorul radiatorului7Sistemul de închidere centra‐
lizată8Sistemul de spălare a parbri‐
zului, hayonul9Luneta încălzită, oglinzile retro‐
vizoare exterioare încălzite10Fişa sistemului de diagnosticare11Instrumentele de bord12Telefonul mobil, sistemul Info‐
tainment, afişajulNr.Circuit13Plafoniera14Ştergătoarele de parbriz15Ştergătoarele de parbriz16Claxonul, sistemul ABS,
întrerupătorul lămpilor de frână,
sistemul de aer condiţionat17Încălzirea filtrului de motorină
sau sistemul de aer condiţionat18Demarorul19–20Claxonul21Unitatea electronică de control a motorului22Unitatea electronică de control a
motorului23Reglarea fasciculului farurilor24Pompa de combustibil25–26Unitatea electronică de control a motoruluiNr.Circuit27Sistemul de încălzire, sistemul
de aer condiţionat28–29Servodirecţia30Unitatea electronică de control a motorului31Ştergătorul de lunetă32Întrerupătorul lămpilor de frână33Reglarea fasciculului farurilor,
comutatorul de lumini,
întrerupătorul ambreiajului,
grupul de instrumente, modulul
portierei şoferului34Unitatea de control, modulul coloanei de direcţie35Sistemul Infotainment36Bricheta, priza pentru accesorii
faţă

Îngrijirea autovehiculului197
Alocarea siguranţelor fuzibile încazul panoului de siguranţe din
portbagaj varianta BNr.Circuit1Sistemul ABS2Sistemul ABS3Ventilatorul interior al sistemului
electronic de climatizare4Ventilatorul interior al sistemului
de încălzire şi de aer condiţionat5Ventilatorul radiatorului6Ventilatorul radiatorului7Sistemul de spălare a parbrizului8Claxonul9Sistemul de spălare a farurilor10–11–12–13Proiectoarele de ceaţă14Ştergătoarele de parbriz15Ştergătoarele de parbrizNr.Circuit16Unitatea electronică a modulului
de control, sistemul Open&Start
(deschidere şi pornire), sistemul
ABS, întrerupătorul pentru
lămpile de frână, Twin Top17Încălzirea filtrului de motorină18Demarorul19Unitatea electronică de control a transmisiei20Sistemul de aer condiţionat21Unitatea electronică de control amotorului22Unitatea electronică de control amotorului23Farurile adaptive (AFL), reglarea
fasciculului farurilor24Pompa de combustibil25Unitatea electronică de control a transmisiei26Unitatea electronică de control amotorului27ServodirecţiaNr.Circuit28Unitatea electronică de control atransmisiei29Unitatea electronică de control a
transmisiei30Unitatea electronică de control a motorului31Farurile adaptive (AFL), reglarea fasciculului farurilor32Sistemul de frânare, sistemul de
aer condiţionat, întrerupătorul
ambreiajului33Farurile adaptive (AFL), reglarea fasciculului farurilor, comutatorul
de lumini34Unitatea de control, modulul
coloanei de direcţie35Sistemul Infotainment36Telefonul mobil, sistemul Info‐
tainment, afişajul

198Îngrijirea autovehicululuiCutia de siguranţe din
portbagaj
Panoul de siguranţe se află în spatele unui capac.
Nu depozitaţi obiecte în spatele
capacului.
În funcţie de nivelul de echipare,
există două tipuri de panouri de
siguranţe.
Modelele Saloon cu 5 portiere,
Station wagon, Furgon
Pentru a-l deschide, rotiţi ambele
încuietori cu ajutorul unei monede şi
rabataţi capacul în jos.
Saloon cu 3-portiere
Pentru deschidere, rabataţi capacul în sus.
Saloon 4-uşi
Pentru a-l deschide, rotiţi piedica în
sens antiorar şi rabataţi capacul în
jos.
TwinTop
Pentru deschidere, trageţi de cele
două butoane, scoateţi clemele şi
rabataţi capacul în sus.
Panoul de siguranţe varianta A
Pentru a înlocui o siguranţă fuzibilă,
scoateţi capacul de protecţie al
acesteia.Nr.Circuit1Proiectoarele de ceaţă2-3Priza pentru accesorii din port‐
bagaj4Lămpile de marşarier5Geamurile spate acţionate elec‐
tric
