Autóápolás175Izzócsere
Kapcsolja ki a gyújtást és az adott
kapcsolót illetve csukja be az ajtókat.
Az új izzót csak a foglalatnál fogja
meg! Ne érintse meg az izzó üvegét
csupasz kézzel.
Cseréhez csak azonos típusú izzót
használjon.
Az első, külső lámpák izzóit az első
kerékjáratban lévő nyílásokon
keresztül lehet kicserélni: a nyíláshoz való hozzáféréshez fordítsa el a
kerekeket, oldja a reteszelést, és
vegye le a fedelet.
A motortér jobb oldalán lévő izzók cseréje esetén vegye le a
szívócsövet a levegőszűrőről. Bal
oldalon vegye le a csatlakozót a
biztosítékdobozról.
Halogén fényszórók
A fényszóróegységben külön izzója
van a távolsági fényszórónak 1 (belső
izzók) és a tompított fényszórónak 2
(külső izzók).
Tompított fényszóró
1. Az izzókat a kerékjáratban található nyílásokon keresztül
cserélje ki.
2. Vegye le a fényszóró védősapkáját 2.

176Autóápolás
3. A kioldáshoz forgassa el afoglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
4. Vegye ki az izzót a foglalatból és helyezze be az új izzót.
5. Helyezze vissza a foglalatot úgy,hogy a két fül illeszkedjen afényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
6. Forgassa el a foglalatot jobbra ütközésig.
7. Helyezze vissza a fényszóró védősapkáját.
8. Helyezze vissza a kerékjáratban lévõ nyílás fedelét.
Távolsági fényszóró
1. Az izzókhoz a motortér felől lehet hozzáférni.
2. Vegye le a fényszóróvédősapkáját 1.
3. Húzza le a csatlakozót az izzóról.

Autóápolás177
4. Előre nyomva akassza ki arögzítőrugót a peremből, majd
hajtsa le.
5. Vegye ki az izzót a fényszóróházból.
6. Az új izzó behelyezésekor illessze
be a füleket a fényszóróház
kivágásaiba, és akassza be a
rögzítőrugót.
7. Helyezze vissza a csatlakozót az izzóra.
8. Helyezze vissza a fényszóró védősapkáját.
Helyzetjelző lámpák
1. Az izzókhoz a motortér felől lehet hozzáférni.
2. Vegye le a fényszóróvédősapkáját 1.
3. Húzza ki a fényszóróházból a
helyzetjelző foglalatot.

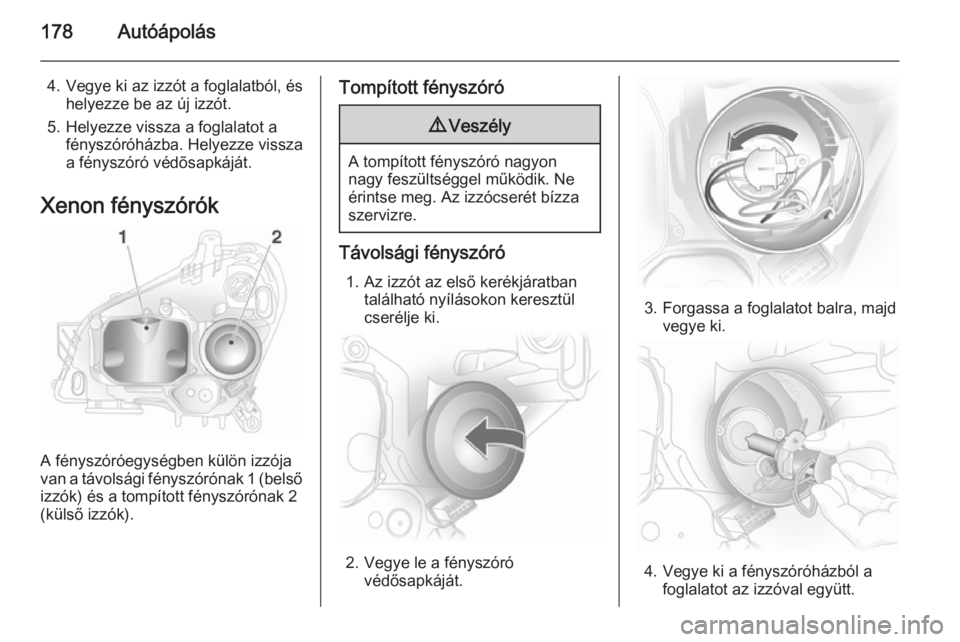

178Autóápolás
4. Vegye ki az izzót a foglalatból, éshelyezze be az új izzót.
5. Helyezze vissza a foglalatot a fényszóróházba. Helyezze vissza
a fényszóró védõsapkáját.
Xenon fényszórók
A fényszóróegységben külön izzója
van a távolsági fényszórónak 1 (belső
izzók) és a tompított fényszórónak 2
(külső izzók).
Tompított fényszóró9 Veszély
A tompított fényszóró nagyon
nagy feszültséggel működik. Ne
érintse meg. Az izzócserét bízza szervizre.
Távolsági fényszóró
1. Az izzót az első kerékjáratban található nyílásokon keresztül
cserélje ki.
2. Vegye le a fényszóró védősapkáját.
3. Forgassa a foglalatot balra, majdvegye ki.
4. Vegye ki a fényszóróházból a foglalatot az izzóval együtt.

Autóápolás179
5. Vegye ki az izzót a foglalatból.
6. Úgy helyezze be az új izzót, hogy
a foglalaton lévő két fül
illeszkedjen a fényszóróház
kivágásaiba.
7. Forgassa el ütközésig a foglalatot
jobbra.
8. Helyezze vissza a védősapkát, és
rögzítse.
Oldalsó helyzetjelzők
1. Az izzót az első kerékjáratban található nyílásokon keresztül
cserélje ki.
2. Vegye le a távolsági fényszóró védősapkáját.
3. Húzza ki a fényszóróházból ahelyzetjelző izzó foglalatát.

180Autóápolás
4. Vegye ki az izzót a foglalatból éshelyezze be az új izzót.
5. Helyezze vissza a foglalatot a fényszóróházba. Helyezze vissza
a védősapkát, és rögzítse.
Első ködlámpák
Az izzócserét bízza szervizre.
Első irányjelző lámpák 1. Az izzókat a kerékjáratban található nyílásokon keresztül
cserélje ki.2. Forgassa el az izzótartót balra, és
vegye le.
3. Enyhén a foglalatba nyomva és balra elforgatva vegye ki az izzót,
majd helyezze be az új izzót.
4. Helyezze vissza a foglalatot a fényszóróházba, majd a
rögzítéshez forgassa el jobbra.
Hátsó lámpák
5 ajtós ferdehátú
1. A jobb oldali izzók cseréjéhez fordítsa el reteszt egy pénzérme
segítségével, majd hajtsa le a
fedelet.
A bal oldali izzók cseréjéhez
fordítsa el mindkét reteszt egy
pénzérme segítségével, majd
hajtsa le a fedelet 3 193.
2. Vegye le az izzó csatlakozóját a foglalatról.

Autóápolás181
3. A kerékcsavarkulcs segítségévellazítsa meg a rögzítőanyákat,
majd kézzel csavarja le. Szerszámkészlet 3 196.
4. Vegye le a lámpaburát hátrafelé.
5. Csavarhúzó segítségével
csavarja ki a három csavart.
Nyomja meg a foglalaton található
rögzítő patenteket, és vegye ki a
foglalatot.
6. Vegye ki az izzót, és helyezze be az újat.
Tolatólámpa ( 1)
Irányjelző lámpa ( 2)
Hátsó helyzetjelző/féklámpa ( 3)
Tolatólámpa ( 4)
Hátsó ködlámpa – esetleg csak az
egyik oldalon ( 5)
7. Pattintsa helyére a foglalatot a lámpatestben, meggyőződve
arról, hogy megfelelően rögzül.

182Autóápolás
8. Ellenőrizze, hogy a tömítés ahelyére került a foglalatnál és a
rögzítőcsavaroknál.
9. Helyezze vissza a foglalatot a lámpatestbe, hogy a fül és acsapszeg rögzüljön a
vágatokban. Húzza meg a
rögzítőanyákat egy
kerékcsavarkulcs segítségével.
Csatlakoztassa a kábelt. Zárja és rögzítse a fedelet.
3 ajtós Sedan
1. Az izzócseréhez hajtsa le a fedelet.
2. Vegye le az izzó csatlakozóját a foglalatról.
3. A kerékcsavarkulcs segítségével lazítsa meg a rögzítőanyákat,
majd kézzel csavarja le. Szerszámkészlet 3 196.
