2014 OPEL ASTRA H Kezelési útmutató (in Hungarian)

Tárolás71
A középső háttámla lehajtása
Nyomja le teljesen a fejtámlát 3 48.
A kar segítségével oldja a háttámla
reteszelését, és hajtsa előre az
üléspárnára.
Mielőtt a háttámlát visszaállítaná függőleges helyzetbe, vezesse át a
biztonsági övet az övvezetőkön,
nehogy megsérüljenek.
Emelje fel a hátsó üléstámlákat
függőleges helyzetbe, majd engedje
a zárszerkezetet hallható kattanással rögzülni.
A középső ülés hárompontos
biztonsági öve csak akkor húzható ki
a feszítőszerkezetből, ha a háttámla
megfelelően rögzítve van.
A csomagtér bővítése, 4 ajtós
Sedan
A hátsó háttámlák lehajtása
Nyomja le teljesen a fejtámlákat vagyszerelje ki 3 48.
Az első ülést csúsztassa kissé előre.

72Tárolás
A sérülés megelőzése érdekében
tegye a biztonsági öveket a
kioldógomb mellett található
övvezetőkbe. A háttámlák
lehajtásakor az övek a háttámlával
együtt kihúzódnak.
Oldja a kioldógombbal a háttámla
reteszelését (egyben vagy külön) az
egyik vagy mindkét oldalon, és hajtsa
le az üléspárnára.
Ha a gépkocsiba az egyik hátsó
oldalajtón keresztül rakodna, fűzze ki
az övet az övvezetőből, és hagyja
felcsévélődni.
Felhajtáshoz emelje fel a háttámlákat és vezesse őket felső állásukba,
amíg hallhatóan rögzülnek.
A háttámla felemelése közben ne csípje be az övet.
A középső ülés hárompontos
biztonsági öve csak akkor húzható ki
a feszítőszerkezetből, ha a háttámla
megfelelően rögzítve van.
Csomagtartó bővítő, kombi
A hátsó háttámlák lehajtása
Nyomja le teljesen a fejtámlákat vagy szerelje ki 3 48.
Akassza le a csomagtérroló kampóit
a fejtámlákról 3 75.
Az első ülést csúsztassa kissé előre.
Oldja a kioldógombbal a háttámla
reteszelését (egyben vagy külön) az
egyik vagy mindkét oldalon, és hajtsa
le az üléspárnára.
Emelje fel az üléspárnát és hajtsa la
a háttámlát
Húzza meg az üléspárnán lévő
szalagot, és hajtsa fel az üléspárna
hátulját előrefelé (külön vagy
egyben).

Tárolás73
Akassza le a csomagtérroló kampóit
a fejtámlákról 3 75.
Távolítsa el a hátsó szélső
fejtámlákat, a középső fejtámlát pedig nyomja le teljesen 3 48. Tegye az
eltávolított fejtámlákat a megemelt üléspárna alatti mélyedésbe.
A kioldógomb segítségével oldja ki a
háttámlát (egyben vagy külön), hajtsa
előre és rögzítse.
A középső háttámla lehajtása
Nyomja le teljesen a fejtámlát 3 48 . A
kar segítségével oldja a háttámla
reteszelését, és hajtsa előre az
üléspárnára. Ha az üléspárna fel van
emelve, hajtsa előre reteszelődésig.

74Tárolás
Mielőtt a háttámlát visszaállítaná
függőleges helyzetbe, vezesse át a
biztonsági övet az övvezetőkön,
nehogy megsérüljenek. Nyomja meg
a kioldógombot, és emelje fel a hátsó üléstámlákat függőleges helyzetbe,
majd engedje a zárszerkezetet
hallható kattanással rögzülni.Felhajtott üléspárnánál: illessze
vissza a fejtámlákat a háttámlákba,
majd állítsa be őket 3 48. Az
üléspárnákat hajtsa vissza, ügyelve arra, hogy az övcsatok megfelelően
helyezkedjenek el.
Akassza rá a csomagtérroló kampóit
a fejtámlákra 3 75.
A középső ülés hárompontos
biztonsági öve csak akkor húzható ki
a feszítőszerkezetből, ha a háttámla
megfelelően rögzítve van.
A csomagtér bővítése, TwinTop
Rakodótér a hátsó ülések között
Hajtsa le a kartámaszt a heveder
segítségével.
A kartámaszt egy rögzítőszíj tartja a
helyén a háttámlában. A kartámasz
teljes eltávolításához oldja ki a szíj
rögzítését.
Húzza meg a fogantyút és hajtsa le a
fedelet.

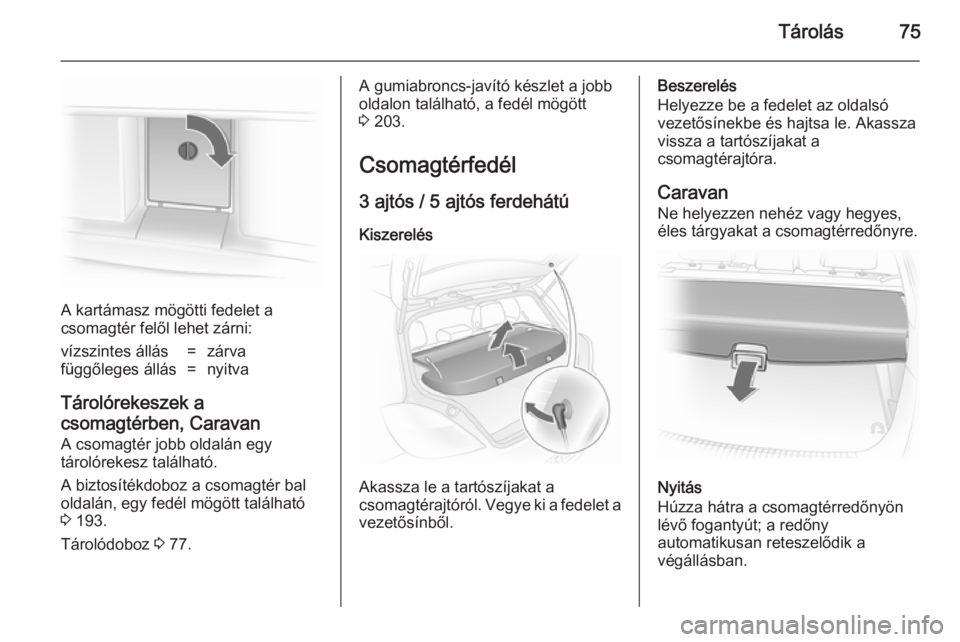

Tárolás75
A kartámasz mögötti fedelet a
csomagtér felől lehet zárni:
vízszintes állás=zárvafüggőleges állás=nyitva
Tárolórekeszek a
csomagtérben, Caravan A csomagtér jobb oldalán egy
tárolórekesz található.
A biztosítékdoboz a csomagtér bal oldalán, egy fedél mögött található
3 193.
Tárolódoboz 3 77.
A gumiabroncs-javító készlet a jobb
oldalon található, a fedél mögött
3 203.
Csomagtérfedél
3 ajtós / 5 ajtós ferdehátú Kiszerelés
Akassza le a tartószíjakat a
csomagtérajtóról. Vegye ki a fedelet a vezetősínből.
Beszerelés
Helyezze be a fedelet az oldalsó
vezetősínekbe és hajtsa le. Akassza
vissza a tartószíjakat a
csomagtérajtóra.
Caravan Ne helyezzen nehéz vagy hegyes,
éles tárgyakat a csomagtérredőnyre.
Nyitás
Húzza hátra a csomagtérredőnyön
lévő fogantyút; a redőny
automatikusan reteszelődik a
végállásban.

76Tárolás
Zárás
Akassza ki a csomagtérredőnyt az
oldalsó tartókból. Magától
felcsévélődik.
A fogantyú segítségével húzza a
csomagtérredőnyt a gépkocsi hátulja
felé, és akassza be az oldalsó
tartókba.
A csomagtérredőny és a hátsó
háttámlák közti hézag lefedésére a
kereten takarófedél található.
Csatolja a takarófedél két kapcsát a
fejtámlák vezetőlécére. Ha rögzítve
van a biztonsági háló, akassza a
kapcsokat a hálóra.
Kiszerelés
Nyissa ki a csomagtérredőnyt, és
csatolja le a kapcsokat a fejtámlákról.
Húzza meg a kioldókart. Előszöremelje fel a redőny jobb oldalát, majd
húzza ki a bal oldalát a reteszből.
Beszerelés
Helyezze be a csomagtérredőny bal oldalát a tartóba, húzza fel a
kioldókart, helyezze be a
csomagtérredőny jobb oldalát a
tartóba, majd rögzítse.
Csatolja a kapcsokat a fejtámlákhoz.
TwinTop
Nyitás
Akassza ki a csomagtérrolót a bal és
jobb oldali reteszből, a roló
automatikusan felcsévélődik.
Zárás
A fogantyú segítségével húzza a
csomagtérredőnyt a gépkocsi hátulja
felé, és akassza be az oldalsó
tartókba.
Ne helyezzen semmilyen tárgyat a
csomagtérrolóra.

Tárolás77
A tető nyitott állapotában vagy a
nyitás ideje alatt ne legyen
semmilyen tárgy a csomagtérrolón.
A tető csak a mélyedésben rögzített
csomagtérroló mellett működtethető.
Vezetősínek és kampók
Caravan esetén a vezetősínen állítsa a kampókat a megfelelő helyzetbe:
illessze a kampót a vezetősín felső
részén található horonyba, majd
pattintsa be az alsó horonyba is.
Rögzítőszemek
A rögzítőszemek a csomagok
elcsúszásának megakadályozását
szolgálják, pl. rögzítőhevederek,
csomagháló vagy biztonsági háló
segítségével.
Csomagrendező készlet
A FlexOrganizer egy rugalmasan
alakítható rendszer a csomagtér
felosztására vagy a csomagok
rögzítésére Caravan kivitelnél.
A rendszer a következőket foglalja
magában
■ adapterek
■ változtatható térelválasztó háló
■ hálós zsebek
■ kampók
Az elemeket adapterekkel és
kampókkal rögzítheti az oldalfalon
található két vezetősínhez. A
térelválasztó háló közvetlenül a
csomagtérajtó előtt is rögzíthető.

78Tárolás
Változtatható térelválasztó háló
Az adapterek beillesztéséhez a
vezetősínbe: hajtsa fel a rögzítőfület,
illessze az adaptert a sín felső és alsó
hornyába, majd csúsztassa a kívánt
helyzetbe. Az adapter rögzítéséhez
fordítsa felfelé a fület. A háló rúdjait
húzza szét, mielőtt az adapterekbe
illesztené: húzza ki valamennyi
végelemet, és jobbra forgatva
rögzítse.
Beszereléshez kissé nyomja össze a
rudakat, és illessze az adapterek
megfelelő nyílásaiba. A hosszabb
rudat a felső adapterbe helyezze.
Eltávolításhoz kissé nyomja össze a
térelválasztó háló rúdjait és vegye ki
az adapterekből. Hajtsa szét az
adapter rögzítőfülét, vegye ki az alsó
horonyból, majd a felső horonyból.
Kampók és hálós zsebek
A hálós zseb a kampókra akasztható.
Tárolódoboz
Kihajtható rekesz a padlóborítás alatta csomagtér felosztására.
A tárolódobozba csak a háttámlák
álló helyzetében szabad pakolni.
A tárolódobozt elsőként a jobb
felének, majd a bal felének
kiemelésével távolíthatja el.
Vonóhoroggal felszerelt gépkocsi esetében először a vonóhorogszárat
rögzítő szíjat lazítsa meg és fűzze át
a szemen.
A beszereléshez végezze el az iménti
művelet lépéseit visszafelé.
