SISTEMA MSR
(Motor Schleppmoment Regelung)
È parte integrante dell’ABS ed interviene in caso
di cambio brusco di marcia durante la scalata,
ridando coppia al motore, evitando in tal modo il
trascinamento eccessivo delle ruote motrici che,
soprattutto in condizioni di bassa aderenza,
possono portare alla perdita della stabilità della
vettura.
SISTEMA START&STOPINTRODUZIONE
Il sistema Start&Stop arresta automaticamente il
motore ogni volta che la vettura è ferma e lo
riavvia quando il guidatore intende riprendere la
marcia. Ciò aumenta l’efficienza della vettura
attraverso la riduzione dei consumi, delle
emissioni di gas dannosi e dell’inquinamento
acustico.
MODALITÀ DI FUNZIONAMENTO
Modalità di arresto motore
A vettura ferma il motore si arresta con cambio in
folle e pedale della frizione rilasciato.
NotaL’arresto automatico del motore è consentito
solo dopo aver superato una velocità di circa 10
km/h, per evitare ripetuti arresti del motore
quando si marcia a passo d’uomo.
L’arresto del motore è segnalato dalla
visualizzazione del simbolo
sul display.
Modalità di riavviamento motore
Per riavviare il motore premere il pedale della
frizione.
95CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

ATTIVAZIONE/DISATTIVAZIONE MANUALE
DEL SISTEMA
Per attivare/disattivare manualmente il sistema
premere il pulsante
fig. 71 posto sulla mostrina
comandi plancia.
Attivazione sistema Start&Stop
L'attivazione del sistema Start&Stop è segnalata
dalla visualizzazione di un messaggio sul display.
In questa condizione il LED ubicato sopra il
pulsante
è spento.
Disattivazione sistema Start&Stop
Versioni con display multifunzionale: la
disattivazione del sistema Start&Stop è segnalata
dalla visualizzazione di un messaggio sul display.
Versioni con display multifunzionale
riconfigurabile: la disattivazione del sistema
Start&Stop è segnalata dalla visualizzazione del
simbolo+ messaggio sul display.Con sistema disattivato il LED ubicato sopra il
pulsante
è acceso
CONDIZIONI DI MANCATO ARRESTO
MOTORE
Con sistema attivo, per esigenze di comfort,
contenimento emissioni e di sicurezza, il motore
non si arresta in particolari condizioni, fra cui:
❒motore ancora freddo;
❒temperatura esterna particolarmente fredda;
❒batteria non sufficientemente carica;
❒rigenerazione trappola del particolato (DPF)
in corso (solo per motori Diesel);
❒porta conducente non chiusa;
❒cintura di sicurezza conducente non allacciata;
❒retromarcia inserita (ad esempio per le manovre
di parcheggio);
❒per versioni dotate di climatizzatore automatico
(per versioni/mercati, dove previsto), qualora
non sia stato ancora raggiunto un adeguato
livello di comfort termico, oppure attivazione
MAX-DEF;
❒nel primo periodo d’uso, per inizializzazione del
sistema.
fig. 71
L0F0044
96CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
Qualora si volesse privilegiare il
comfort climatico, è possibile
disabilitare il sistema Start&Stop per
poter consentire un funzionamento continuo
dell'impianto di climatizzazione.

CONDIZIONI DI RIAVVIAMENTO MOTORE
Per esigenze di comfort, contenimento delle
emissioni inquinanti e per ragioni di sicurezza, il
motore può riavviarsi automaticamente senza
alcuna azione da parte del guidatore se si
verificano alcune condizioni, fra cui:
❒batteria non sufficientemente carica;
❒ridotta depressione dell’impianto frenante (ad
esempio in seguito a ripetute pressioni sul
pedale freno);
❒vettura in movimento (ad esempio nei casi di
percorrenza su strade in pendenza);
❒arresto del motore mediante il sistema
Start&Stop superiore a circa 3 minuti;
❒per versioni dotate di climatizzatore automatico
(pe versioni/mercati, dove previsto), per
consentire un adeguato livello di comfort
termico oppure attivazione MAX-DEF.
Con marcia inserita, il riavviamento automatico
del motore è consentito solo premendo a fondo
il pedale della frizione. L'operazione è segnalata al
guidatore dalla visualizzazione di un messaggio
sul display e, per versioni/mercati dove previsto,
dal lampeggio del simbolo
.Note
Se la frizione non viene premuta, allo scadere dei
3 minuti circa dallo spegnimento del motore, il
riavviamento motore sarà possibile soltanto
mediante la chiave di avviamento.
Nei casi indesiderati di arresto motore, dovuti ad
esempio a bruschi rilasci del pedale frizione con
marcia inserita, se il sistema Start&Stop è attivo, è
possibile riavviare il motore premendo a fondo il
pedale frizione o mettendo il cambio in folle.
FUNZIONI DI SICUREZZA
Nelle condizioni di arresto motore mediante il
sistema Start&Stop, se il guidatore slaccia la
propria cintura di sicurezza e apre la porta lato
guida o lato passeggero, il riavvio motore è
consentito solamente mediante la chiave di
avviamento.
Questa condizione è segnalata al guidatore sia
tramite un buzzer, sia attraverso il lampeggio del
simbolo
sul display (su alcune versioni
unitamente alla visualizzazione di un messaggio).
97CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

FUNZIONE DI “ENERGY SAVING”
(per versioni/mercati, dove previsto)
Se, a seguito di un riavviamento automatico del
motore, il guidatore non esegue nessuna azione
sulla vettura per un tempo prolungato di circa 3
minuti, il sistema Start&Stop arresta
definitivamente il motore per evitare consumi di
combustibile. In questi casi l'avviamento motore è
consentito soltanto mediante la chiave di
avviamento.
NotaÈ possibile, in ogni caso, mantenere
comunque il motore avviato disattivando il
sistema Start&Stop.
IRREGOLARITÀ DI FUNZIONAMENTO
In caso di malfunzionamenti il sistema Start&Stop
si disattiva.
Versioni con display multifunzionale: l'avaria
del sistema Start&Stop è segnalata dall'accensione
della spia
sul quadro strumenti e dalla
visualizzazione di un messaggio sul display.
Versioni con display multifunzionale
riconfigurabile: l'avaria del sistema Start&Stop è
segnalata dall'accensione dell'icona
+
messaggio sul display.
In caso di avaria al sistema Start&Stop rivolgersi
alla Rete Assistenziale Lancia.INATTIVITÀ DELLA VETTURA
Nei casi di inattività della vettura prestare
particolare attenzione per lo stacco
dell'alimentazione elettrica alla batteria.
La procedura va effettuata disconnettendo il
connettore A fig. 72 (tramite azione sul pulsante
B) dal sensore C di monitoraggio dello stato
batteria installato sul polo negativo D della
batteria stessa. Tale sensore non deve essere mai
disconnesso dal polo, tranne nel caso di
sostituzione della batteria.
ATTENZIONE
In caso di sostituzione della batteria
rivolgersi sempre alla Rete
Assistenziale Lancia. Sostituire la batteria
con una dello stesso tipo (HEAVY DUTY)
e con le stesse caratteristiche.
fig. 72
L0F0083
98CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

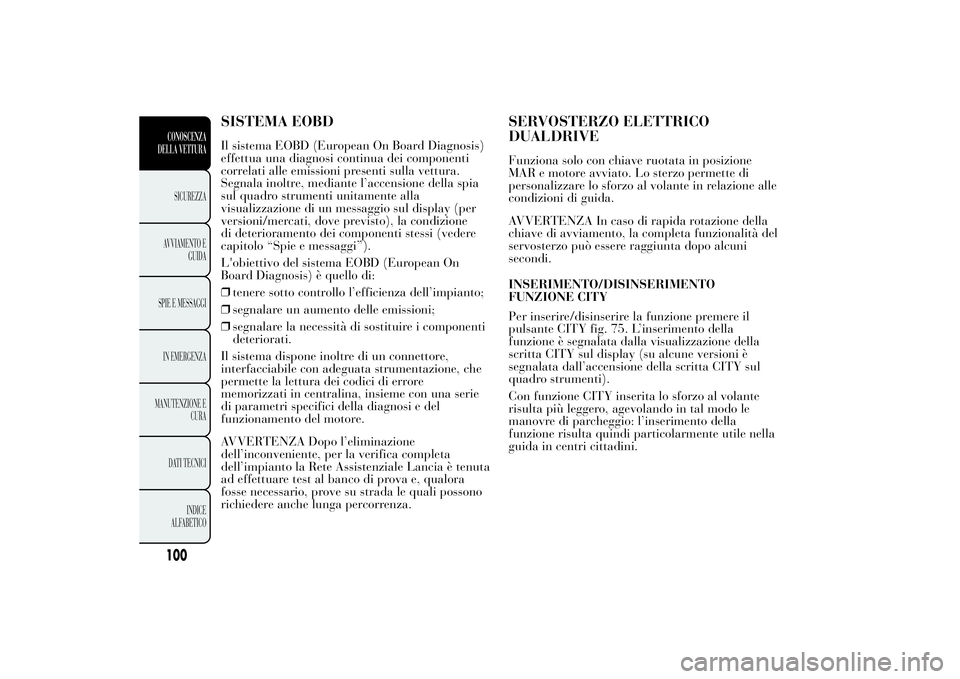

SISTEMA EOBDIl sistema EOBD (European On Board Diagnosis)
effettua una diagnosi continua dei componenti
correlati alle emissioni presenti sulla vettura.
Segnala inoltre, mediante l’accensione della spia
sul quadro strumenti unitamente alla
visualizzazione di un messaggio sul display (per
versioni/mercati, dove previsto), la condizione
di deterioramento dei componenti stessi (vedere
capitolo “Spie e messaggi”).
L'obiettivo del sistema EOBD (European On
Board Diagnosis) è quello di:
❒tenere sotto controllo l’efficienza dell’impianto;
❒segnalare un aumento delle emissioni;
❒segnalare la necessità di sostituire i componenti
deteriorati.
Il sistema dispone inoltre di un connettore,
interfacciabile con adeguata strumentazione, che
permette la lettura dei codici di errore
memorizzati in centralina, insieme con una serie
di parametri specifici della diagnosi e del
funzionamento del motore.
AVVERTENZA Dopo l’eliminazione
dell’inconveniente, per la verifica completa
dell’impianto la Rete Assistenziale Lancia è tenuta
ad effettuare test al banco di prova e, qualora
fosse necessario, prove su strada le quali possono
richiedere anche lunga percorrenza.
SERVOSTERZO ELETTRICO
DUALDRIVEFunziona solo con chiave ruotata in posizione
MAR e motore avviato. Lo sterzo permette di
personalizzare lo sforzo al volante in relazione alle
condizioni di guida.
AVVERTENZA In caso di rapida rotazione della
chiave di avviamento, la completa funzionalità del
servosterzo può essere raggiunta dopo alcuni
secondi.
INSERIMENTO/DISINSERIMENTO
FUNZIONE CITY
Per inserire/disinserire la funzione premere il
pulsante CITY fig. 75. L’inserimento della
funzione è segnalata dalla visualizzazione della
scritta CITY sul display (su alcune versioni è
segnalata dall’accensione della scritta CITY sul
quadro strumenti).
Con funzione CITY inserita lo sforzo al volante
risulta più leggero, agevolando in tal modo le
manovre di parcheggio: l’inserimento della
funzione risulta quindi particolarmente utile nella
guida in centri cittadini.
100CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

SEGNALAZIONE ACUSTICA
Inserendo la retromarcia e nel caso di presenza di
un ostacolo posteriore viene attivata una
segnalazione acustica che varia al variare della
distanza dell’ostacolo dal paraurti.
La frequenza della segnalazione acustica:
❒aumenta con il diminuire della distanza tra
vettura ed ostacolo;
❒diventa continua quando la distanza che separa
la vettura dall’ostacolo è inferiore a circa 30 cm
mentre cessa immediatamente se la distanza
dall’ostacolo aumenta;
❒rimane costante se la distanza tra vettura ed
ostacolo rimane invariata.
Se i sensori rilevano più ostacoli, viene preso in
considerazione solo quello che si trova alla
distanza minore.
SEGNALAZIONE DI ANOMALIE
Eventuali anomalie dei sensori di parcheggio sono
segnalate, durante l’inserimento della retromarcia,
dall’accensionedella spia
sul quadro strumenti
e dal relativo messaggio visualizzato dal display
multifunzionale (per versioni/mercati, dove
previsto) (vedere capitolo “Spie e messaggi”).FUNZIONAMENTO CON RIMORCHIO
Il funzionamento dei sensori viene
automaticamente disattivato all’inserimento della
spina del cavo elettrico del rimorchio nella presa
del gancio di traino della vettura.
I sensori si riattivano automaticamente sfilando la
spina del cavo del rimorchio.
Per il corretto funzionamento del
sistema, è indispensabile che i sensori
siano sempre puliti da fango, sporcizia,
neve o ghiaccio. Durante la pulizia dei sensori
prestare la massima attenzione a non rigarli
o danneggiarli; evitare l’uso di panni asciutti,
ruvidi o duri. I sensori devono essere lavati
con acqua pulita, eventualmente con
l’aggiunta di shampoo per auto. Nelle stazioni
di lavaggio che utilizzano idropulitrici a
getto di vapore o ad alta pressione, pulire
rapidamente i sensori mantenendo l’ugello
oltre i 10 cm di distanza.
AVVERTENZE GENERALI
❒Durante le manovre di parcheggio prestare
sempre la massima attenzione agli ostacoli che
potrebbero trovarsi sopra o sotto il sensore.
❒Gli oggetti posti a distanza ravvicinata, in
alcune circostanze non vengono infatti rilevati
dal sistema e pertanto possono danneggiare
la vettura od essere danneggiati.
105CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

SENSORI
Il sistema, durante la fase di ricerca dello spazio di
parcheggio, utilizza dei sensori laterali fig. 80
che si attivano automaticamente con velocità
inferiore a 30 km/h.
Durante questa fase, se il conducente è appena
transitato da uno spazio che viene ritenuto utile ad
effettuare una manovra, potrà essere richiesta la
funzione premendo il pulsante
presente su
plancia portastrumenti fig. 81: sul display del
quadro strumenti verranno visualizzate le
istruzioni per l'esecuzione della manovra. Se la
funzione non viene richiesta dal conducente
(pulsante premuto), sul display non verrà
visualizzata nessuna informazione.FUNZIONAMENTO
La manovra di parcheggio assistito può essere
attivata solo con quadro strumenti acceso e
velocità inferiore a circa 30 km/h e consiste nelle
seguenti fasi:
❒Attivazione:la pressione del pulsante
provoca l'inizio della fase di ricerca.
❒Ricerca:attraverso i sensori laterali, il sistema
ricerca continuamente uno spazio di parcheggio
libero ed adeguato alle dimensioni della vettura.
Il conducente, attraverso gli indicatori di
direzione, sceglie su quale lato della strada
intende parcheggiare (in assenza di
informazioni dagli indicatori di direzione o con
luci di emergenza accese la ricerca verrà
effettuata dal lato del passeggero).
fig. 80
L0F0036
fig. 81
L0F0037
108CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

AVVERTENZA La fase di RICERCA si disattiva
se, dopo circa 10 minuti, non è stato identificato
uno spazio di parcheggio idoneo.
❒Individuazione:se il sistema individua uno
spazio di parcheggio libero ed adeguato alle
dimensioni della vettura, ne segnala la presenza
e indica le azioni da effettuare per iniziare la
manovra di inserimento.
❒Manovra:al conducente viene richiesto di
inserire la retromarcia, lasciare il volante e
gestire l'acceleratore, freno e frizione (nel caso
di cambio manuale) o acceleratore e freno
(nel caso di cambio automatico) (per
versioni/mercati, dove previsto). Durante
l'inserimento in retromarcia nella posizione di
parcheggio il sistema gestisce automaticamente
il volante. A seconda delle dimensioni dello
spazio di parcheggio, la manovra può terminare
in retromarcia oppure sarà necessaria
l'esecuzione di ulteriori manovre sia in marcia
che in retromarcia. Dopo la prima manovra,
al raggiungimento del tono acustico continuo da
parte del buzzer posteriore, al conducente
viene richiesto di disinserire la retromarcia ed
inserire la marcia avanti. Se non è sufficiente, al
raggiungimento del tono continuo, al
conducente viene richiesto di inserire la
retromarcia. La manovra semiautomatica
termina quando, sul display, viene visualizzato il
messaggio "Terminare manualmente".❒Conclusione:al termine della manovra, il
sistema restituisce il controllo al conducente e se
necessario dovrà completare l'inserimento
manualmente.
AVVERTENZA La fase di MANOVRA si disattiva
se, dopo circa 3 minuti, non è stato completato il
parcheggio.
AVVERTENZA Una volta terminata la fase di
manovra in retromarcia, al disinserimento della
stessa lo sterzo viene riallineato; è compito del
conducente concludere la manovra manualmente.
Il funzionamento del Magic Parking è
basato su componenti differenti:
sensori di parcheggio anteriori
e posteriori; sensori laterali; sterzo; ruote e
sistema frenante; quadro strumenti. Tenere
presente che un malfunzionamento ad uno di
questi componenti potrebbe compromettere
il funzionamento del sistema.
109CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
