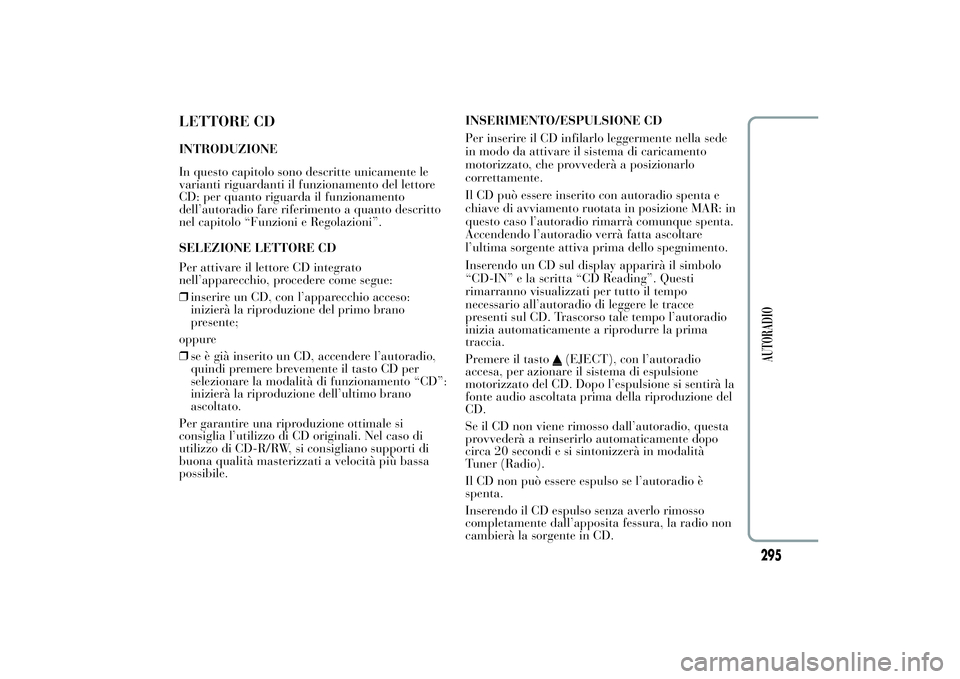

LETTORE CDINTRODUZIONE
In questo capitolo sono descritte unicamente le
varianti riguardanti il funzionamento del lettore
CD: per quanto riguarda il funzionamento
dell’autoradio fare riferimento a quanto descritto
nel capitolo “Funzioni e Regolazioni”.
SELEZIONE LETTORE CD
Per attivare il lettore CD integrato
nell’apparecchio, procedere come segue:
❒inserire un CD, con l’apparecchio acceso:
inizierà la riproduzione del primo brano
presente;
oppure
❒se è già inserito un CD, accendere l’autoradio,
quindi premere brevemente il tasto CD per
selezionare la modalità di funzionamento “CD”:
inizierà la riproduzione dell’ultimo brano
ascoltato.
Per garantire una riproduzione ottimale si
consiglia l’utilizzo di CD originali. Nel caso di
utilizzo di CD-R/RW, si consigliano supporti di
buona qualità masterizzati a velocità più bassa
possibile.INSERIMENTO/ESPULSIONE CD
Per inserire il CD infilarlo leggermente nella sede
in modo da attivare il sistema di caricamento
motorizzato, che provvederà a posizionarlo
correttamente.
Il CD può essere inserito con autoradio spenta e
chiave di avviamento ruotata in posizione MAR: in
questo caso l’autoradio rimarrà comunque spenta.
Accendendo l’autoradio verrà fatta ascoltare
l’ultima sorgente attiva prima dello spegnimento.
Inserendo un CD sul display apparirà il simbolo
“CD-IN” e la scritta “CD Reading”. Questi
rimarranno visualizzati per tutto il tempo
necessario all’autoradio di leggere le tracce
presenti sul CD. Trascorso tale tempo l’autoradio
inizia automaticamente a riprodurre la prima
traccia.
Premere il tasto
(EJECT), con l’autoradio
accesa, per azionare il sistema di espulsione
motorizzato del CD. Dopo l’espulsione si sentirà la
fonte audio ascoltata prima della riproduzione del
CD.
Se il CD non viene rimosso dall’autoradio, questa
provvederà a reinserirlo automaticamente dopo
circa 20 secondi e si sintonizzerà in modalità
Tuner (Radio).
Il CD non può essere espulso se l’autoradio è
spenta.
Inserendo il CD espulso senza averlo rimosso
completamente dall’apposita fessura, la radio non
cambierà la sorgente in CD.
295
AUTORADIO

Eventuali messaggi di errore
Se il CD inserito non è leggibile (ad es. è stato
inserito un CD ROM, oppure CD inserito al
contrario, oppure errore di lettura), sul display
viene visualizzata la scritta “CD Disc error”.
Successivamente il CD viene espulso e si ritorna
all’ascolto della fonte audio attiva prima della
selezione della modalità di funzionamento CD.
Con fonte audio esterna attiva (“TA”, “ALARM” e
“Phone”) il CD non leggibile non viene espulso
fino a quando queste funzioni non terminano. Al
termine, con modalità CD attiva, il display
visualizza, per alcuni secondi, la scritta “CD Disc
error” e successivamente il CD viene espulso.
In caso di surriscaldamento del lettore CD la
riproduzione del CD potrebbe venire
temporaneamente interrotta. L’autoradio passerà
automaticamente in modalità Radio (Tuner) e sul
display comparirà la scritta “CD hot” e
successivamente “CD disc error”.
INDICAZIONI DISPLAY
Quando è in funzione il lettore CD, sul display
appaiono delle indicazioni che hanno il seguente
significato:
❒“CD Track 5”: indica il numero del brano del
CD;
❒“03:42”: indica il tempo trascorso dall’inizio del
brano (se è attiva la relativa funzione del Menù).SELEZIONE BRANO (avanti/indietro)
Premere brevemente il tasto
per riprodurre il
brano precedente del CD e il tasto
per
riprodurre il brano successivo.
La selezione dei brani avviene in modo ciclico:
dopo l’ultimo brano, viene selezionato il primo e
viceversa.
Se la riproduzione del brano è iniziata da più di 3
secondi, premendo il tasto
il brano viene
riprodotto nuovamente dall’inizio.
In questo caso se si desidera riprodurre il brano
precedente premere due volte consecutivamente il
tasto.
AVANZAMENTO RAPIDO/INDIETRO VELOCE
BRANI
Mantenere premuto il tastoper far avanzare ad
alta velocità il brano selezionato e mantenere
premuto il tasto
per far tornare indietro
rapidamente il brano.
L’avanzamento rapido/indietro veloce si
interrompe una volta rilasciato il tasto.
296
AUTORADIO

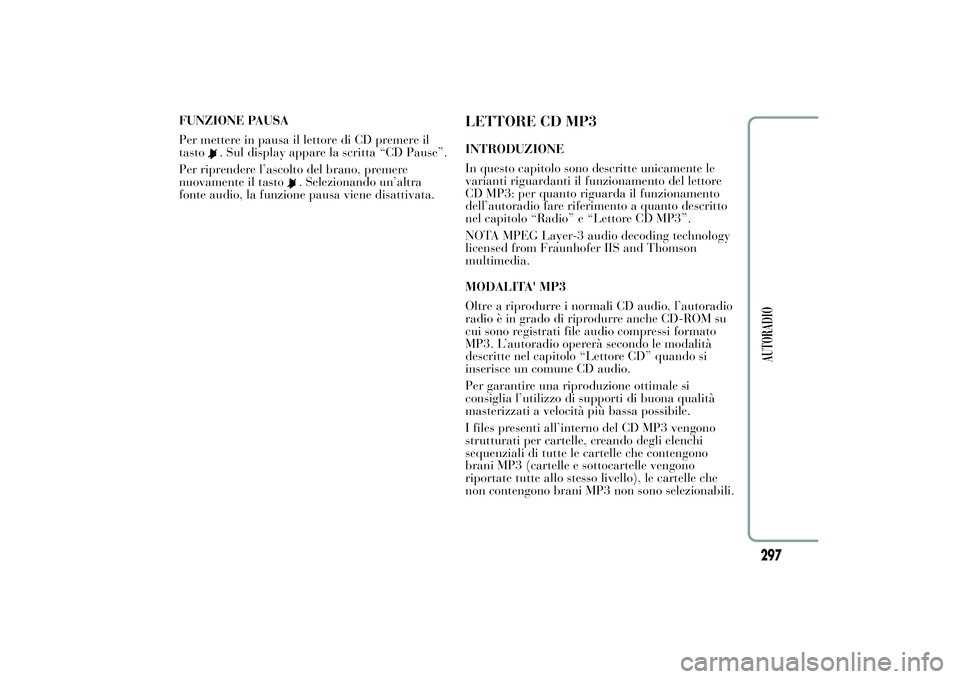

FUNZIONE PAUSA
Per mettere in pausa il lettore di CD premere il
tasto
. Sul display appare la scritta “CD Pause”.
Per riprendere l’ascolto del brano, premere
nuovamente il tasto
. Selezionando un’altra
fonte audio, la funzione pausa viene disattivata.
LETTORE CD MP3INTRODUZIONE
In questo capitolo sono descritte unicamente le
varianti riguardanti il funzionamento del lettore
CD MP3: per quanto riguarda il funzionamento
dell’autoradio fare riferimento a quanto descritto
nel capitolo “Radio” e “Lettore CD MP3”.
NOTA MPEG Layer-3 audio decoding technology
licensed from Fraunhofer IIS and Thomson
multimedia.
MODALITA' MP3
Oltre a riprodurre i normali CD audio, l’autoradio
radio è in grado di riprodurre anche CD-ROM su
cui sono registrati file audio compressi formato
MP3. L’autoradio opererà secondo le modalità
descritte nel capitolo “Lettore CD” quando si
inserisce un comune CD audio.
Per garantire una riproduzione ottimale si
consiglia l’utilizzo di supporti di buona qualità
masterizzati a velocità più bassa possibile.
I files presenti all’interno del CD MP3 vengono
strutturati per cartelle, creando degli elenchi
sequenziali di tutte le cartelle che contengono
brani MP3 (cartelle e sottocartelle vengono
riportate tutte allo stesso livello), le cartelle che
non contengono brani MP3 non sono selezionabili.
297
AUTORADIO

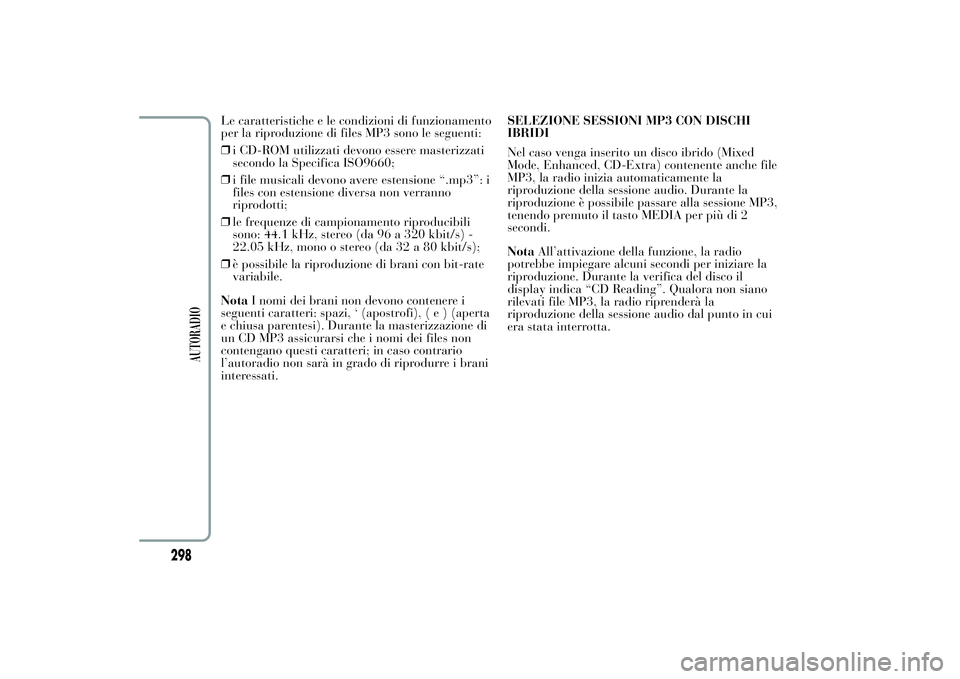

Le caratteristiche e le condizioni di funzionamento
per la riproduzione di files MP3 sono le seguenti:
❒i CD-ROM utilizzati devono essere masterizzati
secondo la Specifica ISO9660;
❒i file musicali devono avere estensione “.mp3”: i
files con estensione diversa non verranno
riprodotti;
❒le frequenze di campionamento riproducibili
sono: 44.1 kHz, stereo (da 96 a 320 kbit/s) -
22.05 kHz, mono o stereo (da 32 a 80 kbit/s);
❒è possibile la riproduzione di brani con bit-rate
variabile.
NotaI nomi dei brani non devono contenere i
seguenti caratteri: spazi, ‘ (apostrofi),(e)(aperta
e chiusa parentesi). Durante la masterizzazione di
un CD MP3 assicurarsi che i nomi dei files non
contengano questi caratteri; in caso contrario
l’autoradio non sarà in grado di riprodurre i brani
interessati.SELEZIONE SESSIONI MP3 CON DISCHI
IBRIDI
Nel caso venga inserito un disco ibrido (Mixed
Mode, Enhanced, CD-Extra) contenente anche file
MP3, la radio inizia automaticamente la
riproduzione della sessione audio. Durante la
riproduzione è possibile passare alla sessione MP3,
tenendo premuto il tasto MEDIA per più di 2
secondi.
NotaAll’attivazione della funzione, la radio
potrebbe impiegare alcuni secondi per iniziare la
riproduzione. Durante la verifica del disco il
display indica “CD Reading”. Qualora non siano
rilevati file MP3, la radio riprenderà la
riproduzione della sessione audio dal punto in cui
era stata interrotta.
298
AUTORADIO

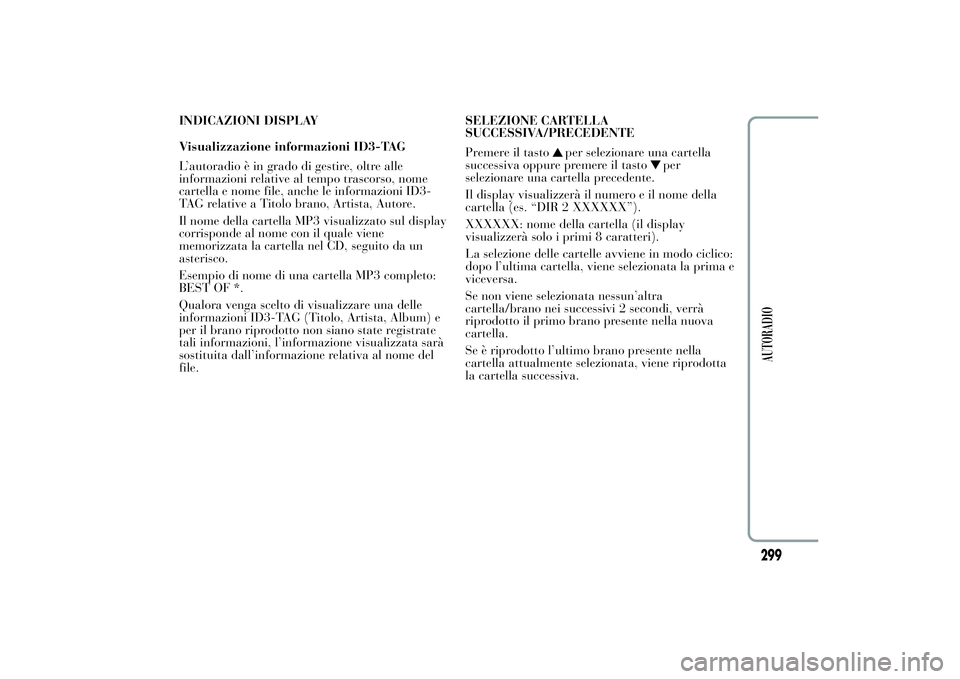

INDICAZIONI DISPLAY
Visualizzazione informazioni ID3-TAG
L’autoradio è in grado di gestire, oltre alle
informazioni relative al tempo trascorso, nome
cartella e nome file, anche le informazioni ID3-
TAG relative a Titolo brano, Artista, Autore.
Il nome della cartella MP3 visualizzato sul display
corrisponde al nome con il quale viene
memorizzata la cartella nel CD, seguito da un
asterisco.
Esempio di nome di una cartella MP3 completo:
BEST OF *.
Qualora venga scelto di visualizzare una delle
informazioni ID3-TAG (Titolo, Artista, Album) e
per il brano riprodotto non siano state registrate
tali informazioni, l’informazione visualizzata sarà
sostituita dall’informazione relativa al nome del
file.SELEZIONE CARTELLA
SUCCESSIVA/PRECEDENTE
Premere il tasto
per selezionare una cartella
successiva oppure premere il tasto
per
selezionare una cartella precedente.
Il display visualizzerà il numero e il nome della
cartella (es. “DIR 2 XXXXXX”).
XXXXXX: nome della cartella (il display
visualizzerà solo i primi 8 caratteri).
La selezione delle cartelle avviene in modo ciclico:
dopo l’ultima cartella, viene selezionata la prima e
viceversa.
Se non viene selezionata nessun’altra
cartella/brano nei successivi 2 secondi, verrà
riprodotto il primo brano presente nella nuova
cartella.
Se è riprodotto l’ultimo brano presente nella
cartella attualmente selezionata, viene riprodotta
la cartella successiva.
299
AUTORADIO

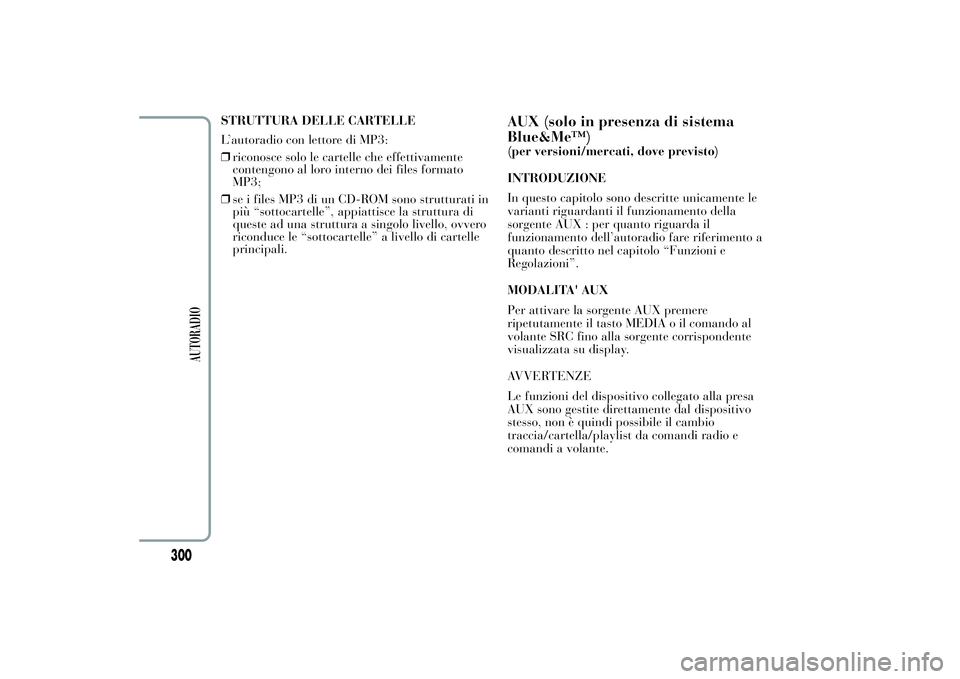

STRUTTURA DELLE CARTELLE
L’autoradio con lettore di MP3:
❒riconosce solo le cartelle che effettivamente
contengono al loro interno dei files formato
MP3;
❒se i files MP3 di un CD-ROM sono strutturati in
più “sottocartelle”, appiattisce la struttura di
queste ad una struttura a singolo livello, ovvero
riconduce le “sottocartelle” a livello di cartelle
principali.
AUX (solo in presenza di sistema
Blue&Me™)(per versioni/mercati, dove previsto)
INTRODUZIONE
In questo capitolo sono descritte unicamente le
varianti riguardanti il funzionamento della
sorgente AUX : per quanto riguarda il
funzionamento dell’autoradio fare riferimento a
quanto descritto nel capitolo “Funzioni e
Regolazioni”.
MODALITA' AUX
Per attivare la sorgente AUX premere
ripetutamente il tasto MEDIA o il comando al
volante SRC fino alla sorgente corrispondente
visualizzata su display.
AVVERTENZE
Le funzioni del dispositivo collegato alla presa
AUX sono gestite direttamente dal dispositivo
stesso, non è quindi possibile il cambio
traccia/cartella/playlist da comandi radio e
comandi a volante.
300
AUTORADIO

– manutenzione ................. 134
– pretensionatori ............... 131
– Sistema S.B.R. ................ 128
Climatizzatore automatico.... 46
– comandi .......................... 46
– manutenzione .................. 53
Climatizzatore manuale........ 43
– manutenzione .................. 45
Climatizzazione .................... 41
– Diffusori aria abitacolo .... 42
Codici motore ..................... 245
Cofano motore ..................... 86
Comandi ......................... 67-80
Comfort climatico ................ 42
Condizioni d'impiego .......... 157
Conoscenza della vettura ...... 3
Consumo di combustibile .... 264
Contagiri .............................. 6
Cric .................................... 181
Cruise control....................... 62D
ati per l'identificazione
– marcatura autotelaio ...... 244
– marcatura motore........... 244
– targhetta dati di
identificazione ................ 243– targhetta vernice
carrozzeria ..................... 244
Dati tecnici ......................... 243
Diffusori aria centrali ........... 41
Diffusori aria laterali ............ 41
Dimensioni vettura ............. 256
Display................................. 7
– Pulsanti di comando ........ 11
Display multifunzionale ....... 8
Display multifunzionale
riconfigurabile .................... 8
Dispositivo di avviamento .... 31
DPF (Trappola del
particolato) ....................... 124
D.R.L. (luci diurne) ............. 54
Dualdrive (Servosterzo
elettrico) ........................... 100
Emissioni di CO2 ............... 265
EOBD (sistema) .................. 100
Equipaggiamenti interni....... 70
ESC (sistema) ...................... 92
Estintore .............................. 72Fari ..................................... 89
– orientamento del fascio
luminoso .......................... 89– regolazione fari
all'estero .......................... 90
Fari - orientamento
fendinebbia ........................ 90
Filtro antipolline ................. 231
Filtro aria ........................... 231
Filtro gasolio....................... 231
Fluidi e lubrificanti
(caratteristiche)................. 261
Follow me home
(dispositivo) ....................... 57
Frecce (indicatori di
direzione)
– comando .......................... 56
Freni
– caratteristiche................. 248
– livello liquido freni ......... 230
Freno a mano ..................... 153
Frizione .............................. 247
Funzione CITY ................... 100
Fusibili
– centralina bagagliaio ...... 20
– centralina plancia
portastrumenti ............... 20
– centralina vano motore ... 206
– elenco fusibili ................. 210
– sostituzione fusibili ......... 204
306CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
8 9

Rifornimenti
– tabella rifornimenti ........ 259
Rifornimento
119-120
Rim Protector ..................... 255
Risparmio di combustibile .. 15
Ruote e pneumatici
– Fix&Go Automatic (kit) . 185
– pressione di gonfiaggio
pneumatici ..................... 254
– ruota di scorta ................ 250
– Ruote e pneumatici......... 234
– sostituzione ruota ........... 179Sedili ................................... 33
– Regolazioni ...................... 33
Seggiolini (idoneità per
l'utilizzo)........................... 139
Sensore crepuscolare ............ 55
Sensore pioggia .................... 59
Sensori di parcheggio .......... 104
Servosterzo elettrico
Dualdrive .......................... 100
Sicurezza ............................ 126
– cinture di sicurezza......... 126
– seggiolino "Isofix"
(montaggio) ................... 140– trasportare bambini in
sicurezza ........................ 135
Side bag) ............................ 147
Side Bag ............................. 147
Sistema ABS......................... 91
Sistema ASR ........................ 93
Sistema Brake Assist ............ 94
Sistema EOBD .................... 100
Sistema ESC ........................ 92
Sistema GSI (Gear Shift
Indicator) ........................... 9
Sistema Hill Holder .............. 93
Sistema Lancia CODE.......... 27
Sistema Magic Parking ....... 107
Sistema MSR ........................ 95
Sistema S.B.R. .................... 128
Sistema Start&Stop .............. 95
Sollevamento della vettura .. 215
Sospensioni ......................... 249
Sostituzione fusibili............. 204
sostituzione lampada .......... 198
sostituzione lampade........... 200
Sostituzione lampade
– luci esterne ..................... 195
– luci interne ..................... 201
Sostituzione ruota ............... 179Specchi retrovisori................ 39
Spie su quadro .................... 162
Spruzzatori lavacristallo ..... 237
Spruzzatori lavalunotto....... 238
Start&Stop (sistema)............ 95
Sterzo ................................. 249
Stile di guida ...................... 156
Strumenti di bordo
– contagiri .......................... 6
– display multifunzionale ... 4
– display multifunzionale
riconfigurabile ................. 5
– indicatore livello
combustibile .................... 6
– indicatore temperatura
liquido raffreddamento
motore ............................. 6
– Strumenti di bordo .......... 4
– tachimetro ....................... 6
Tachimetro (indicatore di
velocità) ............................. 5
Tachimetro........................... 6
Tergicristallo/lavacristallo .... 58
Tergicristallo
– sostituzione spazzole....... 236
– spazzole.......................... 236
309CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICIINDICE
ALFABETICO
6 della vettura ............
