Avaria sensori di parcheggio
(per versioni/mercati, dove previsto)
La spia si accende (unitamente alla
visualizzazione di un messaggio sul display)
quando viene rilevata un'anomalia ai sensori di
parcheggio.
Avaria sensore crepuscolare
(per versioni/mercati, dove previsto)
La spia si accende (unitamente alla
visualizzazione di un messaggio sul display)
quando viene rilevata un'anomalia al sensore
crepuscolare.
Avaria sensore pressione olio motore
Versioni con display multifunzionale:l'avaria del
sensore pressione olio motore è segnalata
dall'accensione la spia sul quadro strumenti.
Versioni con display multifunzionale
riconfigurabile:l'avaria del sensore pressione olio
motore è segnalata dall'accensione dell'icona
sul display.
AVARIA LUCI ESTERNE (giallo
ambra)
La spia si accende (su alcune versioni viene
visualizzato un messaggio + simbolo sul display)
quando viene rilevata un'anomalia ad una delle
seguenti luci:❒luci diurne (DRL) (per versioni/mercati, dove
previsto);
❒luci di posizione;
❒luci di direzione;
❒luci retronebbia;
❒luci targa;
❒luci stop (solo per versioni con display
multifunzionale).
L'anomalia riferita a queste lampade potrebbe
essere: la bruciatura di una o più lampade, la
bruciatura del relativo fusibile di protezione
o l'interruzione del collegamento elettrico.
LUCE RETRONEBBIA (giallo ambra)
La spia si accende attivando la luce retronebbia.
Con luci inserite si illumina inoltre il LED ubicato
sopra il pulsante
.
LUCI FENDINEBBIA (verde)
La spia si accende attivando le luci fendinebbia.
Con luci inserite si illumina inoltre il LED ubicato
sopra il pulsante
.
172CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

LUCI DI POSIZIONE E
ANABBAGLIANTI (verde)/FOLLOW
ME HOME (verde)
LUCI DI POSIZIONE E ANABBAGLIANTI
La spia si accende attivando le luci di posizione
oppure anabbaglianti.
FOLLOW ME HOME
La spia si accende (su alcune unitamente alla
visualizzazione di un messaggio + simbolo sul
display) quando viene utilizzato questo dispositivo
(vedere paragrafo "Follow me home" nel capitolo
"Conoscenza della vettura").LUCI ABBAGLIANTI (blu)
La spia si accende attivando le luci abbaglianti.INDICATORE DI DIREZIONE
SINISTRO (verde) (intermittente)
La spia si accende quando la leva di comando luci
di direzione (frecce) viene spostata verso il basso
o, assieme alla freccia destra, quando viene
premuto il pulsante luci di emergenza.
INDICATORE DI DIREZIONE
DESTRO (verde) (intermittente)
La spia si accende quando la leva di comando luci
di direzione (frecce) viene spostata verso l'alto o,
assieme alla freccia sinistra, quando viene
premuto il pulsante luci di emergenza.INSERIMENTO SERVOSTERZO
ELETTRICO "DUALDRIVE" (verde)
L'indicazione CITY si accende (su alcune versioni
viene visualizzata un'icona sul display) quando
viene inserito il servosterzo elettrico "Dualdrive"
premendo il relativo pulsante (vedere paragrafo
"Servosterzo elettrico Dualdrive" nel capitolo
"Conoscenza della vettura"). Premendo
nuovamente il pulsante l'indicazione CITY (o
l'icona sul display) si spegne.
173CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDASPIE E MESSAGGIIN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

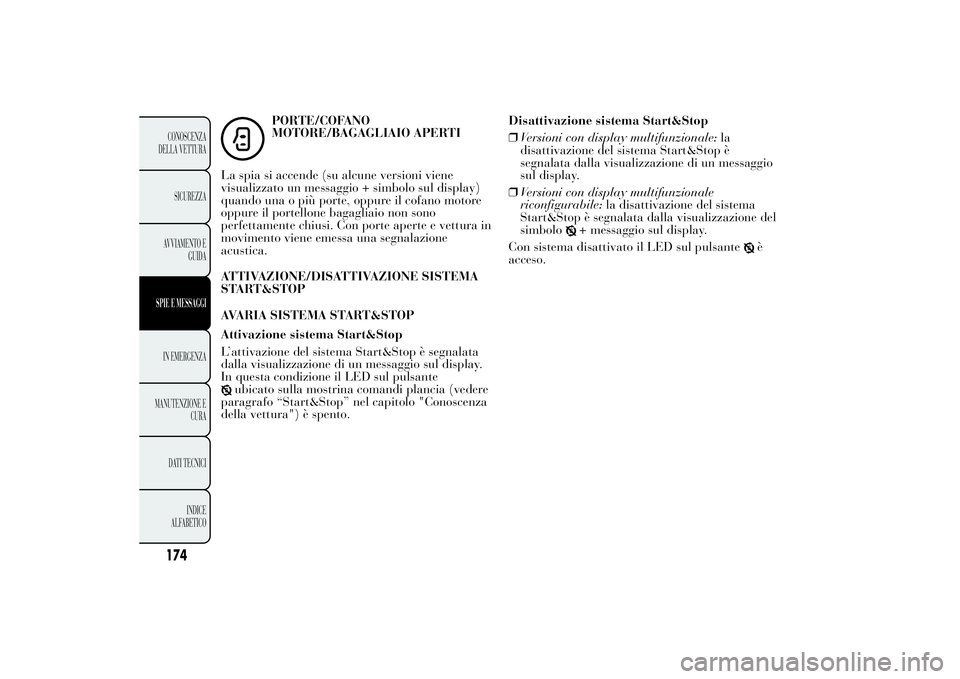

PORTE/COFANO
MOTORE/BAGAGLIAIO APERTI
La spia si accende (su alcune versioni viene
visualizzato un messaggio + simbolo sul display)
quando una o più porte, oppure il cofano motore
oppure il portellone bagagliaio non sono
perfettamente chiusi. Con porte aperte e vettura in
movimento viene emessa una segnalazione
acustica.
ATTIVAZIONE/DISATTIVAZIONE SISTEMA
START&STOP
AVARIA SISTEMA START&STOP
Attivazione sistema Start&Stop
L’attivazione del sistema Start&Stop è segnalata
dalla visualizzazione di un messaggio sul display.
In questa condizione il LED sul pulsante
ubicato sulla mostrina comandi plancia (vedere
paragrafo “Start&Stop” nel capitolo "Conoscenza
della vettura") è spento.Disattivazione sistema Start&Stop
❒Versioni con display multifunzionale:la
disattivazione del sistema Start&Stop è
segnalata dalla visualizzazione di un messaggio
sul display.
❒Versioni con display multifunzionale
riconfigurabile:la disattivazione del sistema
Start&Stop è segnalata dalla visualizzazione del
simbolo
+ messaggio sul display.
Con sistema disattivato il LED sul pulsante
è
acceso.
174CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

POSSIBILE PRESENZA GHIACCIO
SU STRADA
(per versioni/mercati, dove previsto)
Sulle versioni dotate di display multifunzionale
riconfigurabile viene visualizzato un messaggio +
simbolo sul display quando la temperatura esterna
è inferiore o uguale a 3°C.
AVVERTENZA In caso di avaria al sensore
temperatura esterna, sul display vengono
visualizzati dei trattini al posto del valore.
INSERIMENTO/DISINSERIMENTO
FUNZIONE ECO (versioni 0.9 TwinAir 85CV)
L'inserimento/disinserimento della funzione ECO,
tramite pressione sul relativo pulsante (vedere
paragrafo "Comandi" nel capitolo "Conoscenza
della vettura"), viene segnalato dalla
visualizzazione di un messaggio sul display.
175CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDASPIE E MESSAGGIIN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
AVARIA SISTEMA START&STOP
Versioni con display multifunzionale: l'avaria
del sistema Start&Stop è segnalata dall'accensione
della spia
sul quadro strumenti e dalla
visualizzazione di un messaggio sul display.
Versioni con display multifunzionale
riconfigurabile: l'avaria del sistema Start&Stop è
segnalata dall'accensione dell'icona
+
messaggio sul display.
In caso di avaria del sistema Start&Stop rivolgersi
alla Rete Assistenziale Lancia.

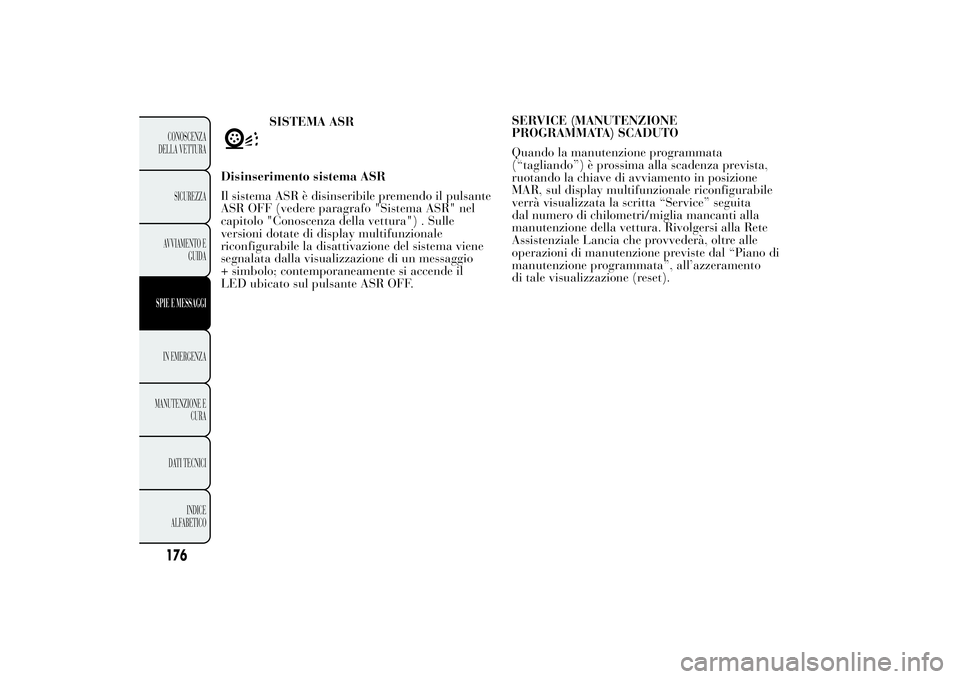

SERVICE (MANUTENZIONE
PROGRAMMATA) SCADUTO
Quando la manutenzione programmata
(“tagliando”) è prossima alla scadenza prevista,
ruotando la chiave di avviamento in posizione
MAR, sul display multifunzionale riconfigurabile
verrà visualizzata la scritta “Service” seguita
dal numero di chilometri/miglia mancanti alla
manutenzione della vettura. Rivolgersi alla Rete
Assistenziale Lancia che provvederà, oltre alle
operazioni di manutenzione previste dal “Piano di
manutenzione programmata”, all’azzeramento
di tale visualizzazione (reset).
176CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
SISTEMA ASR
Disinserimento sistema ASR
Il sistema ASR è disinseribile premendo il pulsante
ASR OFF (vedere paragrafo "Sistema ASR" nel
capitolo "Conoscenza della vettura") . Sulle
versioni dotate di display multifunzionale
riconfigurabile la disattivazione del sistema viene
segnalata dalla visualizzazione di un messaggio
+ simbolo; contemporaneamente si accende il
LED ubicato sul pulsante ASR OFF.

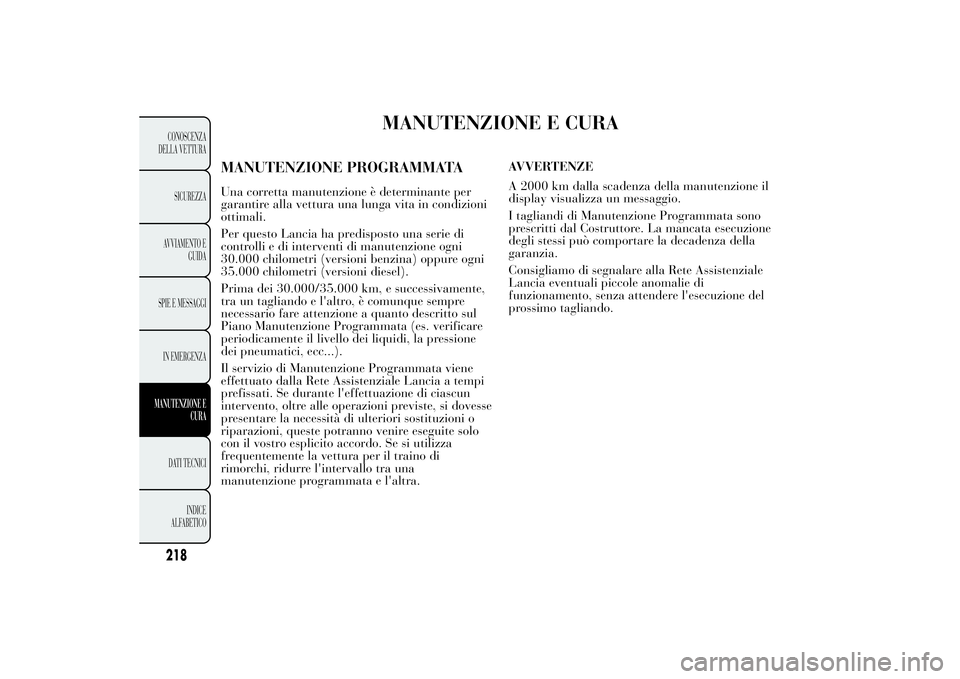

MANUTENZIONE E CURA
MANUTENZIONE PROGRAMMATAUna corretta manutenzione è determinante per
garantire alla vettura una lunga vita in condizioni
ottimali.
Per questo Lancia ha predisposto una serie di
controlli e di interventi di manutenzione ogni
30.000 chilometri (versioni benzina) oppure ogni
35.000 chilometri (versioni diesel).
Prima dei 30.000/35.000 km, e successivamente,
tra un tagliando e l'altro, è comunque sempre
necessario fare attenzione a quanto descritto sul
Piano Manutenzione Programmata (es. verificare
periodicamente il livello dei liquidi, la pressione
dei pneumatici, ecc...).
Il servizio di Manutenzione Programmata viene
effettuato dalla Rete Assistenziale Lancia a tempi
prefissati. Se durante l'effettuazione di ciascun
intervento, oltre alle operazioni previste, si dovesse
presentare la necessità di ulteriori sostituzioni o
riparazioni, queste potranno venire eseguite solo
con il vostro esplicito accordo. Se si utilizza
frequentemente la vettura per il traino di
rimorchi, ridurre l'intervallo tra una
manutenzione programmata e l'altra.AVVERTENZE
A 2000 km dalla scadenza della manutenzione il
display visualizza un messaggio.
I tagliandi di Manutenzione Programmata sono
prescritti dal Costruttore. La mancata esecuzione
degli stessi può comportare la decadenza della
garanzia.
Consigliamo di segnalare alla Rete Assistenziale
Lancia eventuali piccole anomalie di
funzionamento, senza attendere l'esecuzione del
prossimo tagliando.
218CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

SOMMARIO
PRESENTAZIONE...................................................269
CONSIGLI .............................................................269
CARATTERISTICHE TECNICHE .........................271
Altoparlanti allestimento Audio Base ......................271
Altoparlanti allestimento 360° HI-FI MUSIC..........271
GUIDA RAPIDA .......................................................272
Funzioni generali ...................................................273
Funzioni radio........................................................274
Funzioni CD...........................................................274
Funzioni Media Player (solo conBlue&Me™) ......275
COMANDI AL VOLANTE ......................................276
GENERALITA' ........................................................278
FUNZIONI E REGOLAZIONI ..................................279
ACCENSIONE AUTORADIO .................................279
SPEGNIMENTO AUTORADIO ..............................279
SELEZIONE DELLE FUNZIONI RADIO ..............279
SELEZIONE FUNZIONE CD ................................280
FUNZIONE MEMORIA SORGENTE AUDIO .........280
REGOLAZIONE VOLUME....................................280
FUNZIONE MUTE/PAUSA....................................280
REGOLAZIONI AUDIO .........................................280
REGOLAZIONE TONI (bassi/acuti) ......................281
REGOLAZIONE BILANCIAMENTO .....................281
REGOLAZIONE FADER........................................281
FUNZIONE LOUDNESS .......................................282
FUNZIONE EQ .....................................................282
FUNZIONE USER EQ SETTINGS ........................282
MENU....................................................................283
Funzione AF SWITCHING ....................................283
Funzione TRAFFIC INFORMATION .....................284Funzione REGIONAL MODE ................................285
Funzione MP3 DISPLAY .......................................286
Funzione SPEED VOLUME ..................................286
Funzione RADIO ON VOLUME ............................287
FUNZIONE TELEFONO .......................................287
Funzione AUX OFFSET ........................................288
Funzione RADIO OFF ...........................................289
Funzione SYSTEM RESET ....................................289
PREDISPOSIZIONE TELEFONO..........................289
PROTEZIONE ANTIFURTO .................................290
RADIO (TUNER) .....................................................291
INTRODUZIONE...................................................291
SELEZIONE BANDA DI FREQUENZA .................291
TASTI DI PRESELEZIONE ...................................292
MEMORIZZAZIONE ULTIMA
STAZIONE ASCOLTATA.......................................292
SINTONIA AUTOMATICA .....................................292
SINTONIA MANUALE ..........................................293
FUNZIONE AUTOSTORE ....................................293
RICEZIONE ALLARME DI EMERGENZA ............294
FUNZIONE EON (Enhanced Other Network) ........294
EMITTENTI STEREOFONICHE ...........................294
LETTORE CD .........................................................295
INTRODUZIONE...................................................295
SELEZIONE LETTORE CD ..................................295
INSERIMENTO/ESPULSIONE CD........................295
INDICAZIONI DISPLAY ........................................296
SELEZIONE BRANO (avanti/indietro) ..................296
AVANZAMENTO RAPIDO/INDIETRO
VELOCE BRANI....................................................296
FUNZIONE PAUSA ...............................................297
267
AUTORADIO

LETTORE CD MP3 .................................................297
INTRODUZIONE...................................................297
MODALITA' MP3 ..................................................297
SELEZIONE SESSIONI MP3
CON DISCHI IBRIDI..............................................298
INDICAZIONI DISPLAY ........................................299
SELEZIONE CARTELLA
SUCCESSIVA/PRECEDENTE ...............................299
STRUTTURA DELLE CARTELLE .......................300AUX (solo in presenza di sistemaBlue&Me™) .......300
INTRODUZIONE...................................................300
MODALITA' AUX ..................................................300
DIAGNOSI INCONVENIENTI .................................301
GENERALE...........................................................301
LETTORE CD .......................................................301
LETTURA FILE MP3 ............................................302
268
AUTORADIO
