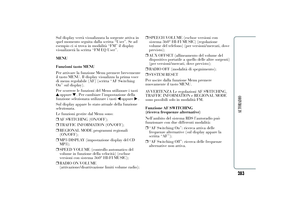

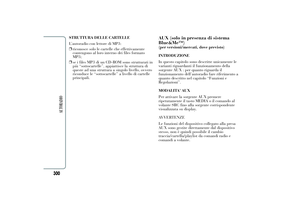

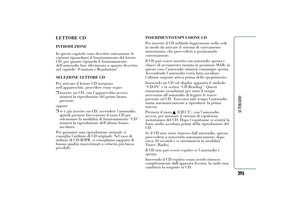

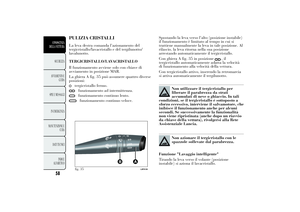

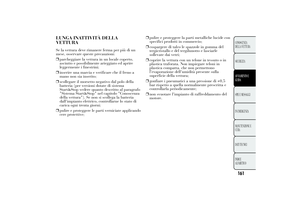

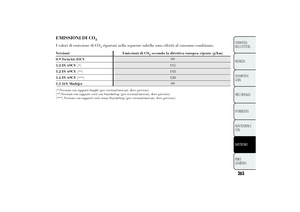

2014 Lancia Ypsilon Libretto Uso Manutenzione (in Italian)

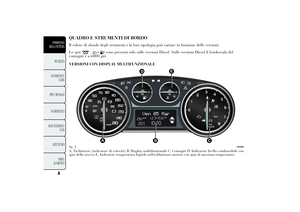

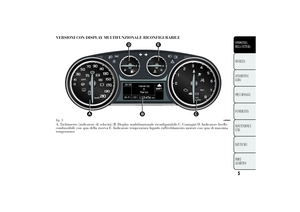

VERSIONI CON DISPLAY MULTIFUNZIONALE RICONFIGURABILEA. Tachimetro (indicatore di velocità) B. Display multifunzionale riconfigurabile C. Contagiri D. Indicatore livello
combustibile con spia della riserva E. Indicatore temperatura liquido raffreddamento motore con spia di massima
temperaturafig. 3
L0F0001
5CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

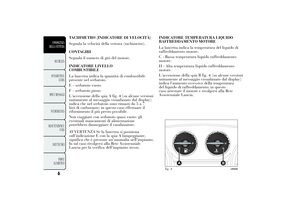

TACHIMETRO (INDICATORE DI VELOCITÀ)
Segnala la velocità della vettura (tachimetro).
CONTAGIRI
Segnala il numero di giri del motore.
INDICATORE LIVELLO
COMBUSTIBILE
La lancetta indica la quantità di combustibile
presente nel serbatoio.
E - serbatoio vuoto
F - serbatoio pieno
L'accensione della spia A fig. 4 (su alcune versioni
unitamente al messaggio visualizzato dal display)
indica che nel serbatoio sono rimasti da5a7
litri di carburante; in questo caso effettuare il
rifornimento il più presto possibile.
Non viaggiare con serbatoio quasi vuoto: gli
eventuali mancamenti di alimentazione
potrebbero danneggiare il catalizzatore.
AVVERTENZA Se la lancetta si posiziona
sull'indicazione E con la spia A lampeggiante,
significa che è presente un'anomalia nell'impianto.
In tal caso rivolgersi alla Rete Assistenziale
Lancia per la verifica dell'impianto stesso.INDICATORE TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE
La lancetta indica la temperatura del liquido di
raffreddamento motore.
C - Bassa temperatura liquido raffreddamento
motore.
H - Alta temperatura liquido raffreddamento
motore.
L'accensione della spia B fig. 4 (su alcune versioni
unitamente al messaggio visualizzato dal display)
indica l'aumento eccessivo della temperatura
del liquido di raffreddamento; in questo
caso arrestare il motore e rivolgersi alla Rete
Assistenziale Lancia.
fig. 4
L0F0026
6
CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

Se la lancetta della temperatura del
liquido di raffreddamento motore
si posiziona sulla zona rossa, spegnere
immediatamente il motore e rivolgersi alla
Rete Assistenziale Lancia.
DISPLAYLa vettura può essere dotata di display
multifunzionale/multifunzionale riconfigurabile in
grado di offrire informazioni utili all'utente, in
funzione di quanto precedentemente impostato,
durante la guida della vettura.
Con chiave estratta dal dispositivo di avviamento,
all'apertura/chiusura di una porta, il display si
attiva visualizzando per alcuni secondi l'ora e
i chilometri totali (oppure miglia) percorsi.
NOTA Con temperatura esterna molto bassa (sotto
gli 0°C) la visualizzazione delle informazioni sul
display potrebbe avvenire con tempi più lunghi
rispetto al normale funzionamento.
7CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

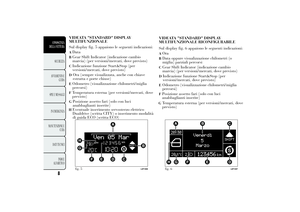

VIDEATA "STANDARD" DISPLAY
MULTIFUNZIONALE
Sul display fig. 5 appaiono le seguenti indicazioni:ADataBGear Shift Indicator (indicazione cambio
marcia) (per versioni/mercati, dove previsto)CIndicazione funzione Start&Stop (per
versioni/mercati, dove previsto)D
Ora (sempre visualizzata, anche con chiave
estratta e porte chiuse)
EOdometro (visualizzazione chilometri/miglia
percorsi)FTemperatura esterna (per versioni/mercati, dove
previsto)G
Posizione assetto fari (solo con luci
anabbaglianti inserite)
H
Eventuale inserimento servosterzo elettrico
Dualdrive (scritta CITY) o inserimento modalità
di guida ECO (scritta ECO)VIDEATA "STANDARD" DISPLAY
MULTIFUNZIONALE RICONFIGURABILE
Sul display fig. 6 appaiono le seguenti indicazioni:
AOraBData oppure visualizzazione chilometri (o
miglia) parziali percorsiCGear Shift Indicator (indicazione cambio
marcia) (per versioni/mercati, dove previsto)D
Indicazione funzione Start&Stop (per
versioni/mercati, dove previsto)
EOdometro (visualizzazione chilometri/miglia
percorsi)FPosizione assetto fari (solo con luci
anabbaglianti inserite)
fig. 5
L0F1008
fig. 6
L0F1007
8
CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
G
Temperatura esterna (per versioni/mercati, dove
previsto)

H
Segnalazione sullo stato della vettura (es. porte
aperte, oppure eventuale presenza ghiaccio su
strada, ecc. ...)
Su alcune versioni il display visualizza la pressione
della turbina.

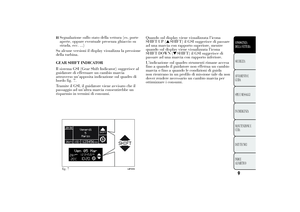

GEAR SHIFT INDICATOR
Il sistema GSI (Gear Shift Indicator) suggerisce al
guidatore di effettuare un cambio marcia
attraverso un'apposita indicazione sul quadro di
bordo fig. 7.
Tramite il GSI, il guidatore viene avvisato che il
passaggio ad un'altra marcia consentirebbe un
risparmio in termini di consumi.Quando sul display viene visualizzata l'icona
SHIFT UP (
SHIFT) il GSI suggerisce di passare
ad una marcia con rapporto superiore, mentre
quando sul display viene visualizzata l'icona
SHIFT DOWN (
SHIFT) il GSI suggerisce di
passare ad una marcia con rapporto inferiore.
L'indicazione sul quadro strumenti rimane accesa
fino a quando il guidatore non effettua un cambio
marcia o fino a quando le condizioni di guida
non rientrano in un profilo di missione tale da non
dover rendere necessario un cambio marcia per
ottimizzare i consumi.
fig. 7
L0F1010
9CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

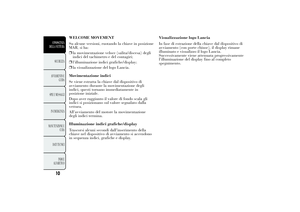

WELCOME MOVEMENT
Su alcune versioni, ruotando la chiave in posizione
MAR, si ha:
❒la movimentazione veloce (salita/discesa) degli
indici del tachimetro e del contagiri;
❒l'illuminazione indici grafiche/display;
❒la visualizzazione del logo Lancia.
Movimentazione indici
Se viene estratta la chiave dal dispositivo di
avviamento durante la movimentazione degli
indici, questi tornano immediatamente in
posizione iniziale.
Dopo aver raggiunto il valore di fondo scala gli
indici si posizionano sul valore segnalato dalla
vettura.
All'avviamento del motore la movimentazione
degli indici termina.
Illuminazione indici grafiche/display
Trascorsi alcuni secondi dall'inserimento della
chiave nel dispositivo di avviamento si accendono
in sequenza indici, grafiche e display.Visualizzazione logo Lancia
In fase di estrazione della chiave dal dispositivo di
avviamento (con porte chiuse), il display rimane
illuminato e visualizzo il logo Lancia.
Successivamente viene attenuata progressivamente
l'illuminazione del display fino al completo
spegnimento.
10CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

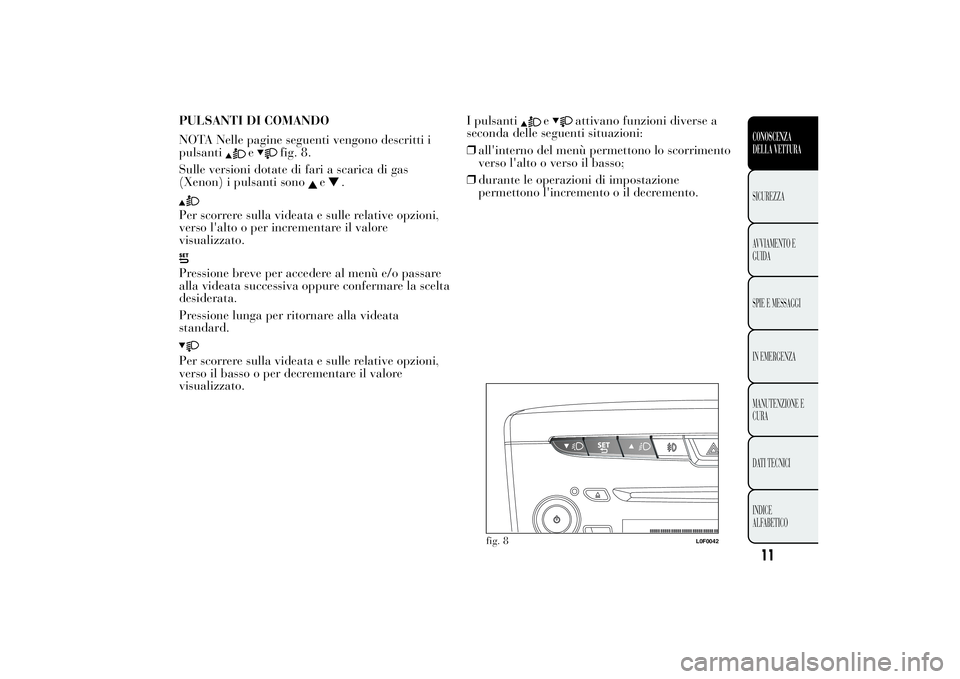

PULSANTI DI COMANDO
NOTA Nelle pagine seguenti vengono descritti i
pulsanti
e
fig. 8.
Sulle versioni dotate di fari a scarica di gas
(Xenon) i pulsanti sono
e
.
Per scorrere sulla videata e sulle relative opzioni,
verso l'alto o per incrementare il valore
visualizzato.Pressione breve per accedere al menù e/o passare
alla videata successiva oppure confermare la scelta
desiderata.
Pressione lunga per ritornare alla videata
standard.Per scorrere sulla videata e sulle relative opzioni,
verso il basso o per decrementare il valore
visualizzato.I pulsanti
e
attivano funzioni diverse a
seconda delle seguenti situazioni:
❒all'interno del menù permettono lo scorrimento
verso l'alto o verso il basso;
❒durante le operazioni di impostazione
permettono l'incremento o il decremento.
fig. 8
L0F0042
11CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

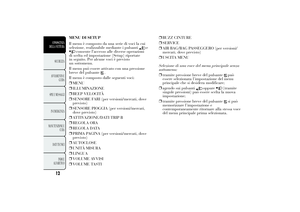

MENU DI SETUP
Il menu è composto da una serie di voci la cui
selezione, realizzabile mediante i pulsanti
e
consente l'accesso alle diverse operazioni
di scelta ed impostazione (Setup) riportate
in seguito. Per alcune voci è previsto
un sottomenu.
Il menu può essere attivato con una pressione
breve del pulsante
.
Il menu è composto dalle seguenti voci:
❒MENU
❒ILLUMINAZIONE

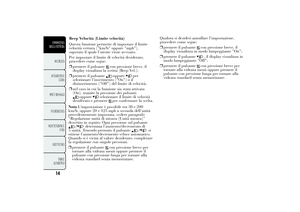

❒BEEP VELOCITÀ

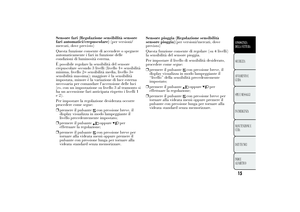

❒SENSORE FARI (per versioni/mercati, dove
previsto)
❒SENSORE PIOGGIA (per versioni/mercati,
dove previsto)

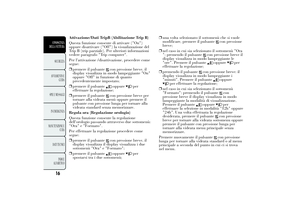

❒ATTIVAZIONE/DATI TRIP B
❒REGOLA ORA
❒REGOLA DATA
❒PRIMA PAGINA (per versioni/mercati, dove
previsto)
❒AUTOCLOSE
❒UNITÀ MISURA
❒LINGUA
❒VOLUME AVVISI
❒VOLUME TASTI❒BUZZ CINTURE
❒SERVICE
❒AIR BAG/BAG PASSEGGERO (per versioni/
mercati, dove previsto)
❒USCITA MENU

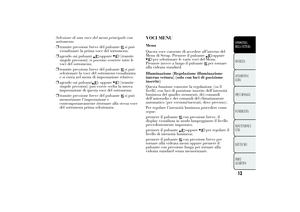

Selezione di una voce del menu principale senza
sottomenu:
❒tramite pressione breve del pulsante
può
essere selezionata l’impostazione del menu
principale che si desidera modificare;
❒agendo sui pulsanti
oppure
(tramite
singole pressioni) può essere scelta la nuova
impostazione;
❒tramite pressione breve del pulsante
si può
memorizzare l’impostazione e
contemporaneamente ritornare alla stessa voce
del menu principale prima selezionata.
