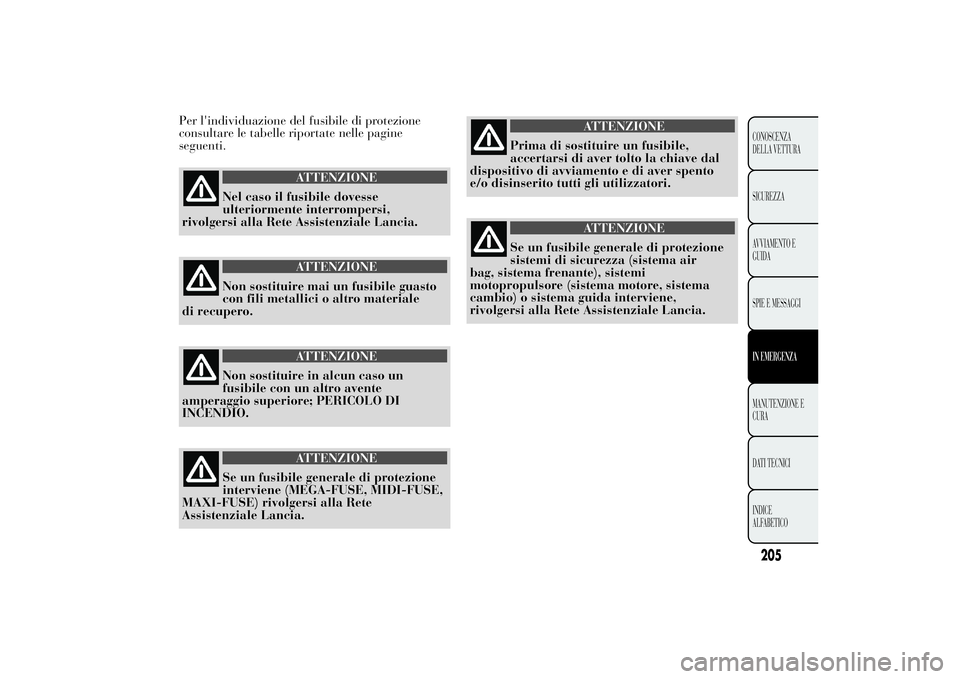

Per l'individuazione del fusibile di protezione
consultare le tabelle riportate nelle pagine
seguenti.
ATTENZIONE
Nel caso il fusibile dovesse
ulteriormente interrompersi,
rivolgersi alla Rete Assistenziale Lancia.
ATTENZIONE
Non sostituire mai un fusibile guasto
con fili metallici o altro materiale
di recupero.
ATTENZIONE
Non sostituire in alcun caso un
fusibile con un altro avente
amperaggio superiore; PERICOLO DI
INCENDIO.
ATTENZIONE
Se un fusibile generale di protezione
interviene (MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE) rivolgersi alla Rete
Assistenziale Lancia.
ATTENZIONE
Prima di sostituire un fusibile,
accertarsi di aver tolto la chiave dal
dispositivo di avviamento e di aver spento
e/o disinserito tutti gli utilizzatori.
ATTENZIONE
Se un fusibile generale di protezione
sistemi di sicurezza (sistema air
bag, sistema frenante), sistemi
motopropulsore (sistema motore, sistema
cambio) o sistema guida interviene,
rivolgersi alla Rete Assistenziale Lancia.
205CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

ACCESSO AI FUSIBILI
Centralina vano motore
È ubicata a fianco della batteria fig. 154: per
accedere ai fusibili occorre procedere come segue:
❒spostare la copertura A fig. 152;
❒svitare la vite A fig. 153, liberare le linguette B e
sfilare verso l'alto il coperchio C.
La numerazione che individua il particolare
elettrico corrispondente ad ogni fusibile è visibile
sul coperchio. Dopo aver sostituito un fusibile
accertarsi di aver chiuso bene il coperchio C della
centralina fusibili.
Se necessita effettuare un lavaggio del
vano motore, aver cura di non insistere
direttamente con getto d'acqua sulla
centralina fusibili ed in corrispondenza dei
motorini tergicristalli.
fig. 152
L0F0170
fig. 153
L0F0094
206CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

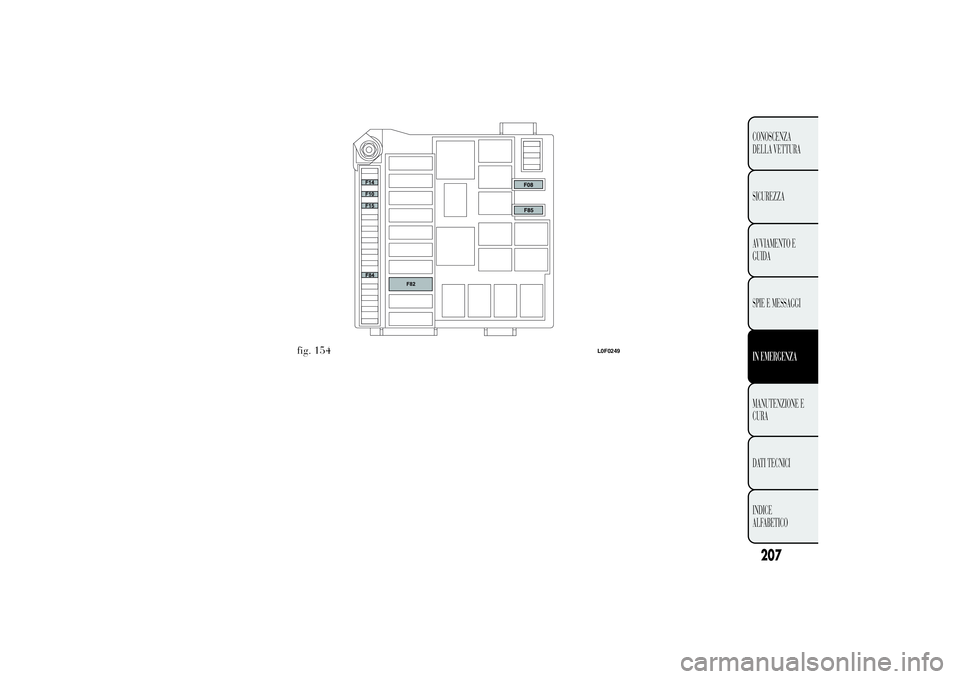

fig. 154
L0F0249
207CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

fig. 155
L0F0248
208CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

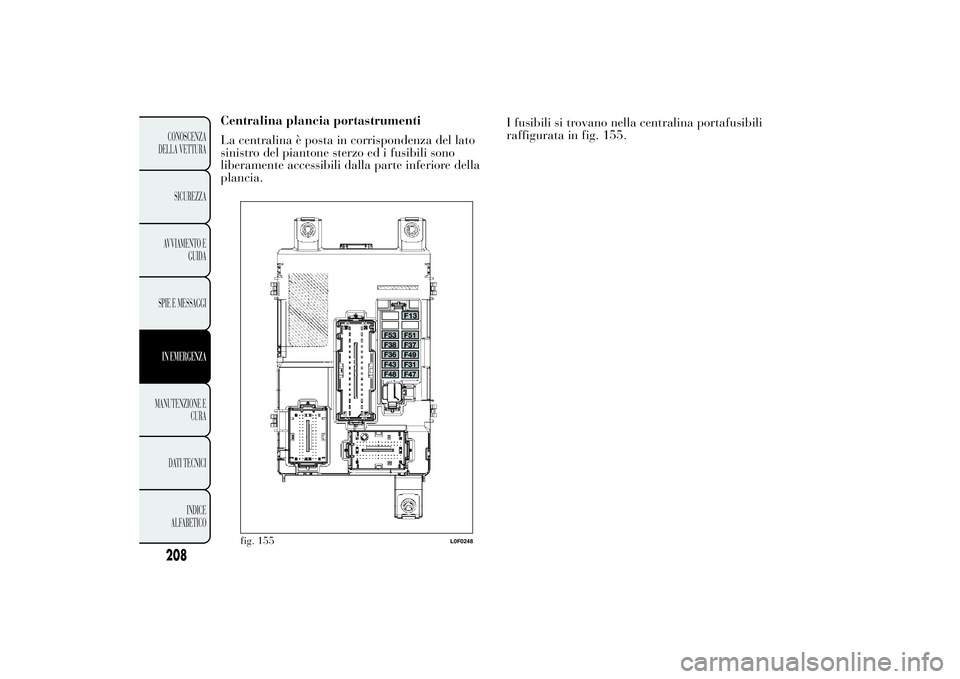

Centralina plancia portastrumenti
La centralina è posta in corrispondenza del lato
sinistro del piantone sterzo ed i fusibili sono
liberamente accessibili dalla parte inferiore della
plancia.I fusibili si trovano nella centralina portafusibili
raffigurata in fig. 155.

fig. 157
L0F0212
209CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

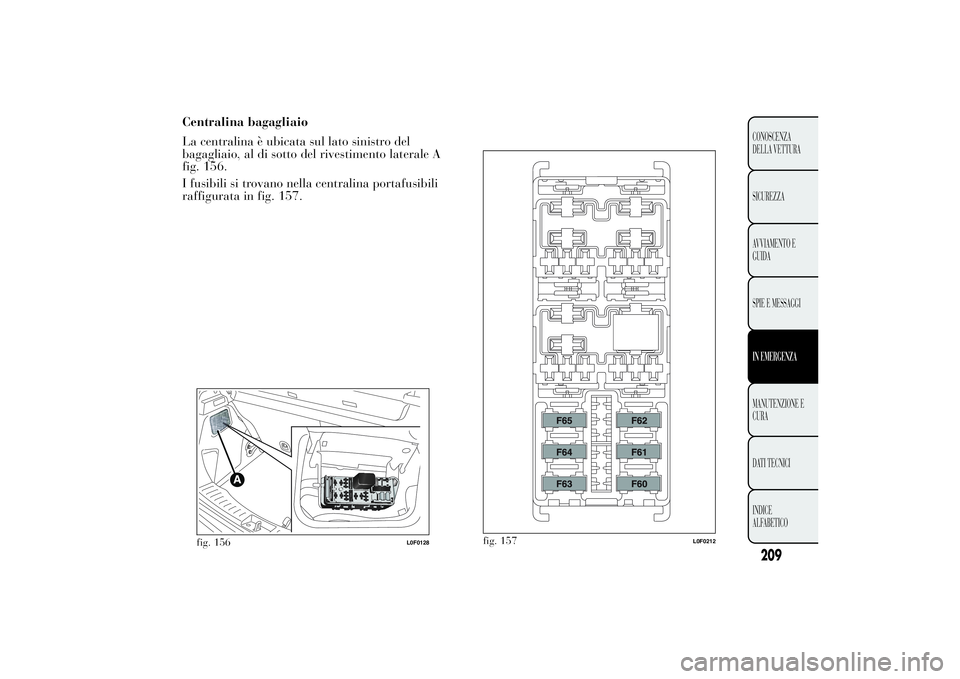

Centralina bagagliaio
La centralina è ubicata sul lato sinistro del
bagagliaio, al di sotto del rivestimento laterale A
fig. 156.
I fusibili si trovano nella centralina portafusibili
raffigurata in fig. 157.
fig. 156
L0F0128

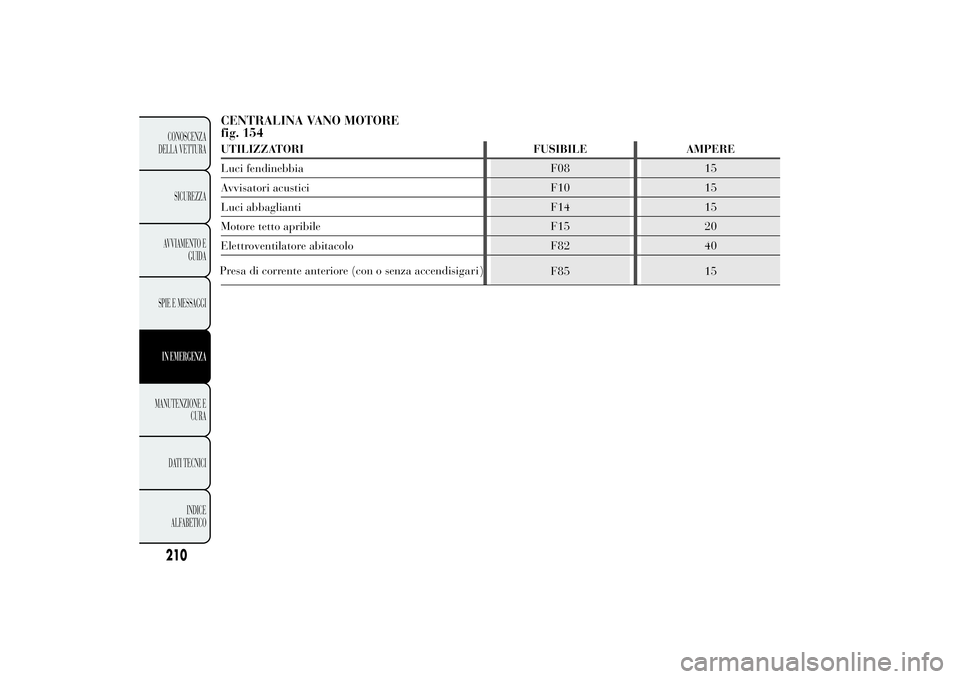

CENTRALINA VANO MOTORE
fig. 154UTILIZZATORI FUSIBILE AMPERE
Luci fendinebbia F08 15
Avvisatori acustici F10 15
Luci abbaglianti F14 15
Motore tetto apribile F15 20
Elettroventilatore abitacolo F82 40
Presa di corrente anteriore (con o senza accendisigari)
F85 15
210CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

CENTRALINA PLANCIA PORTASTRUMENTI
fig. 155UTILIZZATORI FUSIBILE AMPERE
+15 Correttore assetto fari F13 5
+15 Comando sotto chiave con inibizione in fase di
avviamentoF31 5
+30 Gruppo climatizzatore, centralina Blue&Me
TM
,
presa EOBD, predisposizione autoradioF36 10
+15 interruttore su pedale freno (NA) F37 7,5
Chiusura centralizzata porte F38 20
Pompa bidirezionale lavacristallo F43 20
Alzacristallo elettrico anteriore (lato guidatore) F47 20
Alzacristallo elettrico anteriore (lato passeggero) F48 20
+15 Tetto apribile, sedili riscaldati, sensore pioggia/
crepuscolare, comando specchi elettrici, illuminazi-
one comandi, presa AUXF49 7,5
+15 Predisposizione autoradio, centralina climatiz-
zatore, tetto apribile, centralina parcheggio, interrut-
tore pedale freno (NC), interruttore pedale frizione
(NC), luci retromarcia, bobina lavafariF51 5
+30 Quadro strumenti F53 7,5
+15 = polo positivo sotto chiave
+30 = polo positivo diretto batteria (non sottochiave)
211CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

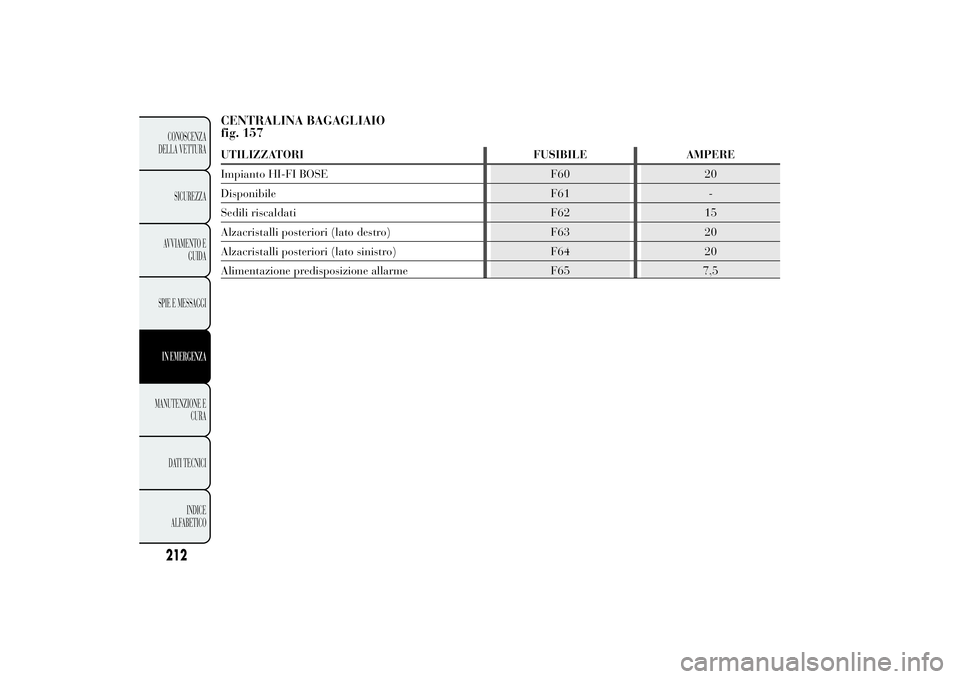

CENTRALINA BAGAGLIAIO
fig. 157UTILIZZATORI FUSIBILE AMPERE
Impianto HI-FI BOSE F60 20
Disponibile F61 -
Sedili riscaldati F62 15
Alzacristalli posteriori (lato destro) F63 20
Alzacristalli posteriori (lato sinistro) F64 20
Alimentazione predisposizione allarme F65 7,5
212CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
