VIDEATA "STANDARD" DISPLAY
MULTIFUNZIONALE
Sul display fig. 5 appaiono le seguenti indicazioni:ADataBGear Shift Indicator (indicazione cambio
marcia) (per versioni/mercati, dove previsto)CIndicazione funzione Start&Stop (per
versioni/mercati, dove previsto)D
Ora (sempre visualizzata, anche con chiave
estratta e porte chiuse)
EOdometro (visualizzazione chilometri/miglia
percorsi)FTemperatura esterna (per versioni/mercati, dove
previsto)G
Posizione assetto fari (solo con luci
anabbaglianti inserite)
H
Eventuale inserimento servosterzo elettrico
Dualdrive (scritta CITY) o inserimento modalità
di guida ECO (scritta ECO)VIDEATA "STANDARD" DISPLAY
MULTIFUNZIONALE RICONFIGURABILE
Sul display fig. 6 appaiono le seguenti indicazioni:
AOraBData oppure visualizzazione chilometri (o
miglia) parziali percorsiCGear Shift Indicator (indicazione cambio
marcia) (per versioni/mercati, dove previsto)D
Indicazione funzione Start&Stop (per
versioni/mercati, dove previsto)
EOdometro (visualizzazione chilometri/miglia
percorsi)FPosizione assetto fari (solo con luci
anabbaglianti inserite)
fig. 5
L0F1008
fig. 6
L0F1007
8
CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
G
Temperatura esterna (per versioni/mercati, dove
previsto)

ATTENZIONE
Le luci diurne sono un’alternativa
alle luci anabbaglianti durante la
marcia diurna dove ne è prescritta
l’obbligatorietà e permesse ove non
prescritta.
ATTENZIONE
Le luci diurne non sostituiscono le
luci anabbaglianti durante la marcia
in galleria o notturna. L’uso delle luci
diurne è regolamentato dal codice della
strada del paese in cui vi trovate:
osservatene le prescrizioni.
LUCI DI POSIZIONE/LUCI ANABBAGLIANTI
Con chiave di avviamento in posizione MAR,
ruotare la ghiera A fig. 34 in posizione
. In caso
di attivazione delle luci anabbaglianti, le luci
diurne si spengono e si accendono le luci di
posizione e anabbaglianti. Sul quadro strumenti si
illumina la spia
.
Con chiave di avviamento in posizione STOP od
estratta, ruotando la ghiera A dalla posizione
Oalla posizionesi accendono tutte le luci di
posizione e le luci targa. Sul quadro strumenti si
illumina la spia.LUCI DI PARCHEGGIO
Si accendono solo con chiave di avviamento in
posizione STOP od estratta portando la ghiera A
prima in posizioneOe successivamente sulla
posizione
.
Sul quadro strumenti si illumina la spia
.
Azionando la leva per l'indicatore di direzione è
possibile selezionare il lato (destro o sinistro) delle
luci.
CONTROLLO AUTOMATICO LUCI
(AUTOLIGHT) (Sensore crepuscolare)
(per
versioni/mercati, dove previsto)
È un sensore a LED infrarossi, abbinato al sensore
di pioggia, ed installato sul parabrezza, in grado
di rilevare le variazioni dell'intensità luminosa
esterna vettura, in base alla sensibilità di luce
impostata tramite Menu di Setup: maggiore è la
sensibilità, minore è la quantità di luce esterna
necessaria per comandare l'accensione delle luci
esterne.
Attivazione
Il sensore crepuscolare si attiva ruotando la ghiera
A fig. 34 in posizione
. In questo modo si
attiva l'accensione automatica contemporanea
delle luci posizione e anabbaglianti in funzione
della luminosità esterna.
55CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

Durante l'accensione delle luci da parte del
sensore, si possono accendere le luci fendinebbia
(per versioni/mercati, dove previsto) e le luci
retronebbia. Allo spegnimento automatico delle
luci, vengono spente anche le luci fendinebbia
e retronebbia (se attivate). Alla riaccensione
successiva automatica devi riattivare, se
necessario, tali luci.
Con sensore attivo, è possibile effettuare solo il
lampeggio delle luci, mentre non è possibile
accendere le luci abbaglianti. Per accendere queste
luci ruotare la ghiera A in posizione
ed attivare
le luci anabbaglianti fisse.
Con luci attivate automaticamente e in presenza di
comando di spegnimento da parte del sensore,
vengono disattivate prima le luci anabbaglianti e,
dopo alcuni secondi, le luci di posizione. Nel
caso di attivazione e di malfunzionamento del
sensore, vengono accese le luci posizione e
anabbaglianti indipendentemente dalla luminosità
esterna, mentre sul display del quadro strumenti
viene segnala l'avaria del sensore. È comunque
possibile disattivare il sensore ed accendere, se
necessario, tali luci.
AVVERTENZA Il sensore non è in grado di
rilevare la presenza di nebbia pertanto, in tale
circostanza, l'accensione di tali luci deve avvenire
in modo manuale.LUCI ABBAGLIANTI
Per inserire le luci abbaglianti, con ghiera in
posizione
, tirare la leva verso il volante. Sul
quadro strumenti si illumina la spia
.
Tirando nuovamente la leva verso il volante le luci
si disinseriscono, si reinseriscono le luci
anabbaglianti e si spegne la spia
.
Non è possibile accendere le luci abbaglianti in
modo fisso se è attivo il controllo automatico delle
luci.
LAMPEGGI
Si ottengono tirando la leva verso il volante
(posizione instabile). Sul quadro strumenti si
illumina la spia
.
INDICATORI DI DIREZIONE
Portare la leva in posizione (stabile):
verso l'alto:attivazione indicatore di direzione
destro;
verso il basso:attivazione indicatore di direzione
sinistro.
Sul quadro strumenti si illumina ad intermittenza
la spia
oppure
. Gli indicatori di direzione
si disattivano automaticamente, riportando la
vettura in posizione di marcia rettilinea.
56CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

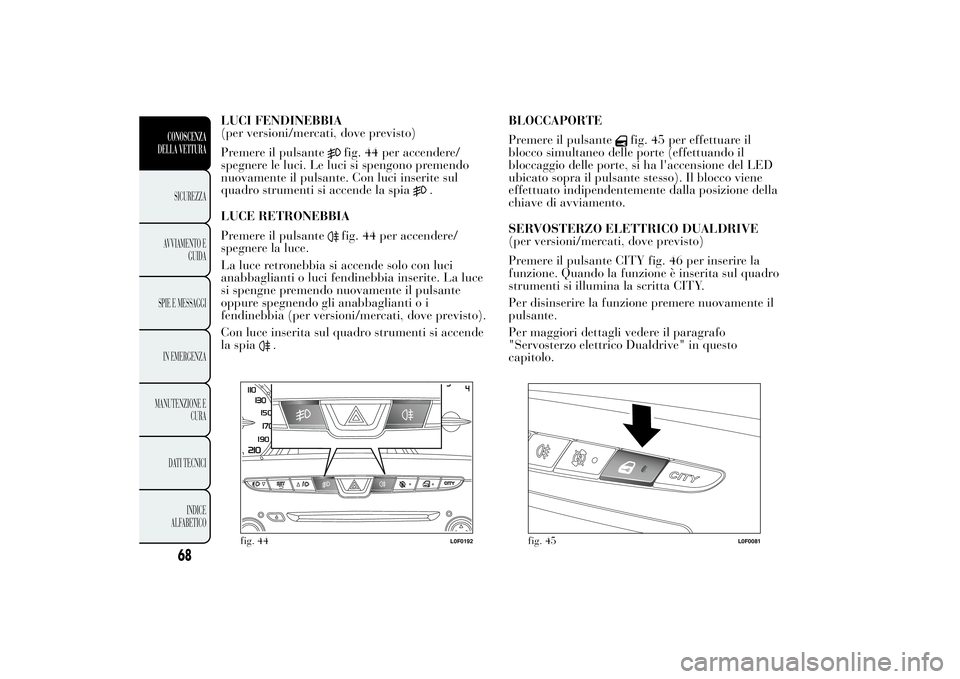

LUCI FENDINEBBIA
(per versioni/mercati, dove previsto)
Premere il pulsante
fig. 44 per accendere/
spegnere le luci. Le luci si spengono premendo
nuovamente il pulsante. Con luci inserite sul
quadro strumenti si accende la spia
.
LUCE RETRONEBBIA
Premere il pulsante
fig. 44 per accendere/
spegnere la luce.
La luce retronebbia si accende solo con luci
anabbaglianti o luci fendinebbia inserite. La luce
si spengne premendo nuovamente il pulsante
oppure spegnendo gli anabbaglianti o i
fendinebbia (per versioni/mercati, dove previsto).
Con luce inserita sul quadro strumenti si accende
la spia
.BLOCCAPORTE
Premere il pulsante
fig. 45 per effettuare il
blocco simultaneo delle porte (effettuando il
bloccaggio delle porte, si ha l'accensione del LED
ubicato sopra il pulsante stesso). Il blocco viene
effettuato indipendentemente dalla posizione della
chiave di avviamento.
SERVOSTERZO ELETTRICO DUALDRIVE
(per versioni/mercati, dove previsto)
Premere il pulsante CITY fig. 46 per inserire la
funzione. Quando la funzione è inserita sul quadro
strumenti si illumina la scritta CITY.
Per disinserire la funzione premere nuovamente il
pulsante.
Per maggiori dettagli vedere il paragrafo
"Servosterzo elettrico Dualdrive" in questo
capitolo.
fig. 44
L0F0192
fig. 45
L0F0081
68CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

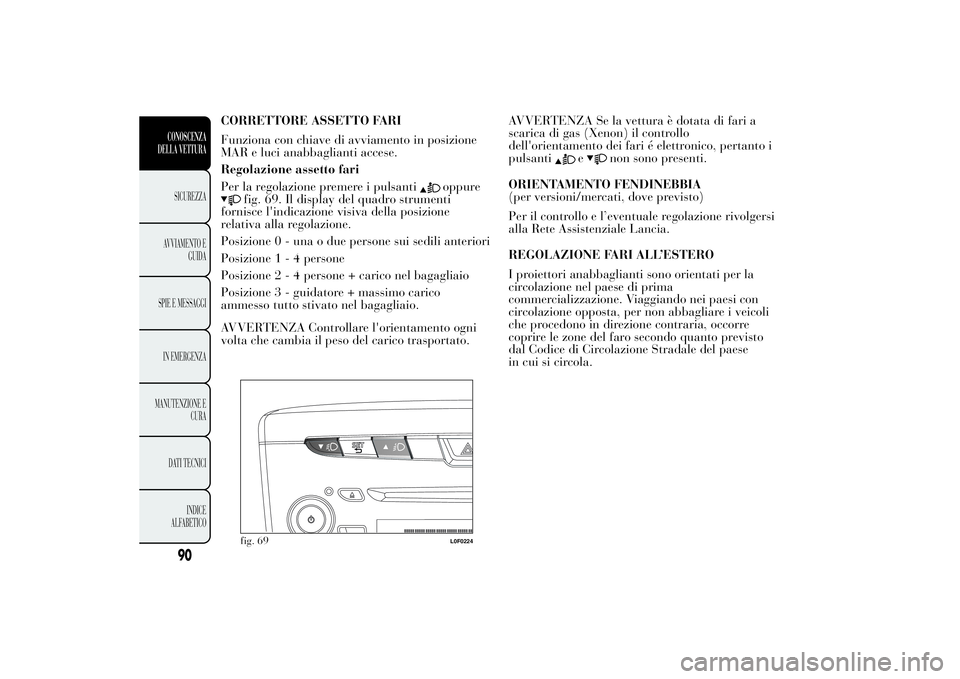

CORRETTORE ASSETTO FARI
Funziona con chiave di avviamento in posizione
MAR e luci anabbaglianti accese.
Regolazione assetto fari
Per la regolazione premere i pulsanti
oppure
fig. 69. Il display del quadro strumenti
fornisce l'indicazione visiva della posizione
relativa alla regolazione.
Posizione 0 - una o due persone sui sedili anteriori
Posizione1-4persone
Posizione2-4persone + carico nel bagagliaio
Posizione 3 - guidatore + massimo carico
ammesso tutto stivato nel bagagliaio.
AVVERTENZA Controllare l'orientamento ogni
volta che cambia il peso del carico trasportato.AVVERTENZA Se la vettura è dotata di fari a
scarica di gas (Xenon) il controllo
dell'orientamento dei fari é elettronico, pertanto i
pulsanti
e
non sono presenti.
ORIENTAMENTO FENDINEBBIA
(per versioni/mercati, dove previsto)
Per il controllo e l’eventuale regolazione rivolgersi
alla Rete Assistenziale Lancia.
REGOLAZIONE FARI ALL’ESTERO
I proiettori anabbaglianti sono orientati per la
circolazione nel paese di prima
commercializzazione. Viaggiando nei paesi con
circolazione opposta, per non abbagliare i veicoli
che procedono in direzione contraria, occorre
coprire le zone del faro secondo quanto previsto
dal Codice di Circolazione Stradale del paese
in cui si circola.
fig. 69
L0F0224
90CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

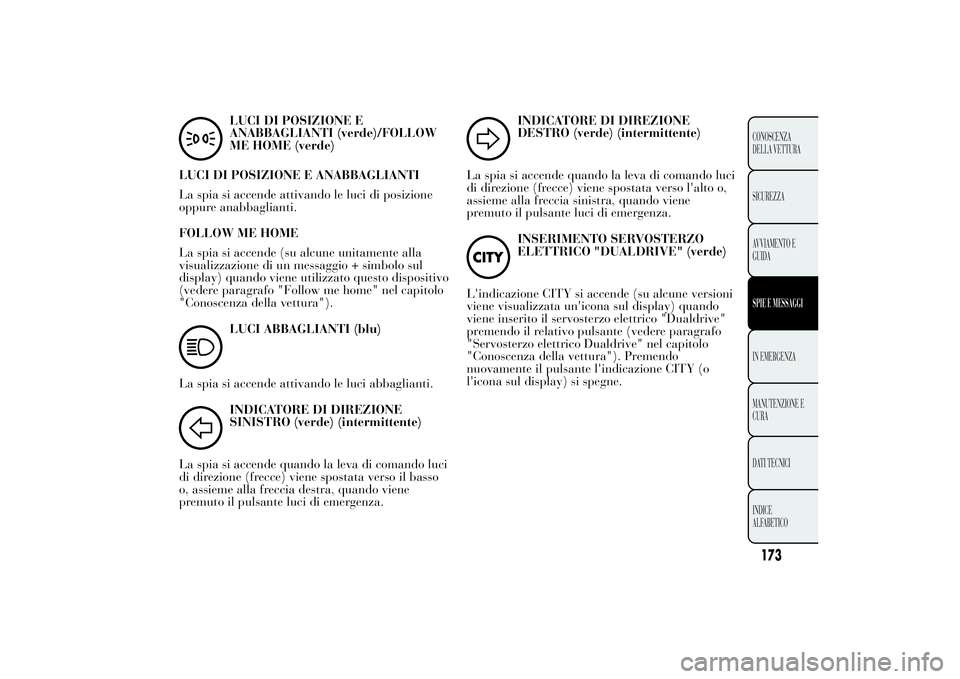

LUCI DI POSIZIONE E
ANABBAGLIANTI (verde)/FOLLOW
ME HOME (verde)
LUCI DI POSIZIONE E ANABBAGLIANTI
La spia si accende attivando le luci di posizione
oppure anabbaglianti.
FOLLOW ME HOME
La spia si accende (su alcune unitamente alla
visualizzazione di un messaggio + simbolo sul
display) quando viene utilizzato questo dispositivo
(vedere paragrafo "Follow me home" nel capitolo
"Conoscenza della vettura").LUCI ABBAGLIANTI (blu)
La spia si accende attivando le luci abbaglianti.INDICATORE DI DIREZIONE
SINISTRO (verde) (intermittente)
La spia si accende quando la leva di comando luci
di direzione (frecce) viene spostata verso il basso
o, assieme alla freccia destra, quando viene
premuto il pulsante luci di emergenza.
INDICATORE DI DIREZIONE
DESTRO (verde) (intermittente)
La spia si accende quando la leva di comando luci
di direzione (frecce) viene spostata verso l'alto o,
assieme alla freccia sinistra, quando viene
premuto il pulsante luci di emergenza.INSERIMENTO SERVOSTERZO
ELETTRICO "DUALDRIVE" (verde)
L'indicazione CITY si accende (su alcune versioni
viene visualizzata un'icona sul display) quando
viene inserito il servosterzo elettrico "Dualdrive"
premendo il relativo pulsante (vedere paragrafo
"Servosterzo elettrico Dualdrive" nel capitolo
"Conoscenza della vettura"). Premendo
nuovamente il pulsante l'indicazione CITY (o
l'icona sul display) si spegne.
173CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDASPIE E MESSAGGIIN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

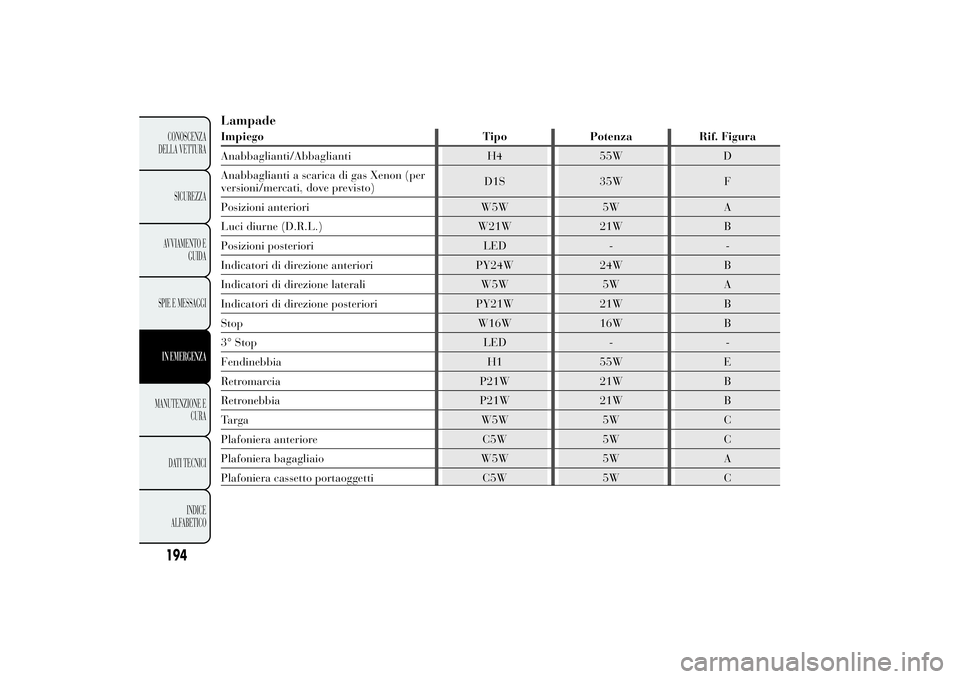

LampadeImpiego Tipo Potenza Rif. Figura
Anabbaglianti/Abbaglianti H4 55W D
Anabbaglianti a scarica di gas Xenon (per
versioni/mercati, dove previsto)D1S 35W F
Posizioni anteriori W5W 5W A
Luci diurne (D.R.L.) W21W 21W B
Posizioni posteriori LED - -
Indicatori di direzione anteriori PY24W 24W B
Indicatori di direzione laterali W5W 5W A
Indicatori di direzione posteriori PY21W 21W B
Stop W16W 16W B
3° Stop LED - -
Fendinebbia H1 55W E
Retromarcia P21W 21W B
Retronebbia P21W 21W B
Targa W5W 5W C
Plafoniera anteriore C5W 5W C
Plafoniera bagagliaio W5W 5W A
Plafoniera cassetto portaoggetti C5W 5W C
194CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

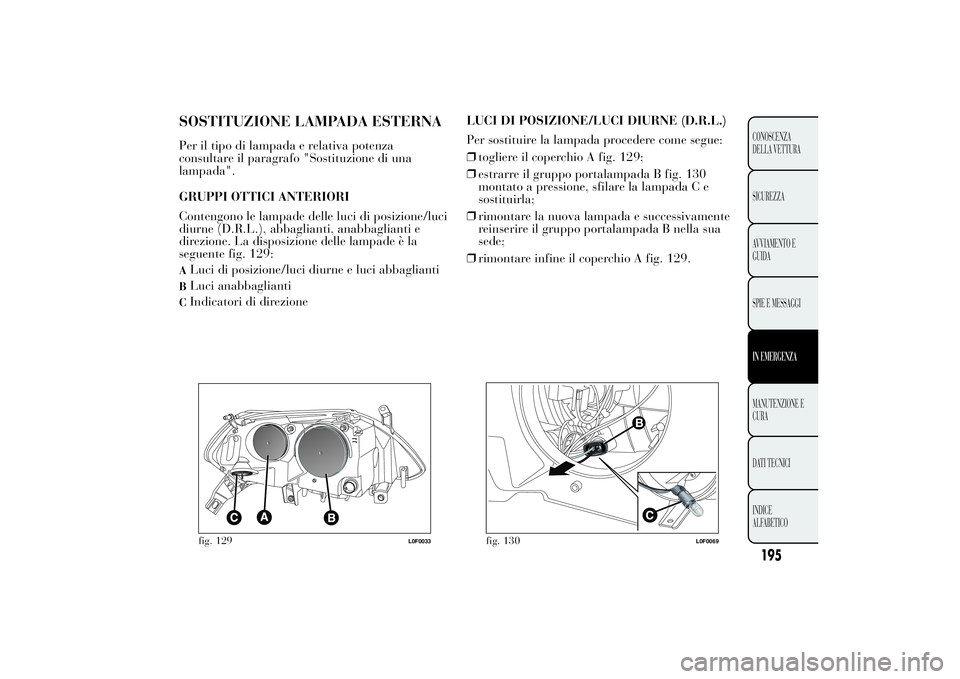

SOSTITUZIONE LAMPADA ESTERNAPer il tipo di lampada e relativa potenza
consultare il paragrafo "Sostituzione di una
lampada".
GRUPPI OTTICI ANTERIORI
Contengono le lampade delle luci di posizione/luci
diurne (D.R.L.), abbaglianti, anabbaglianti e
direzione. La disposizione delle lampade è la
seguente fig. 129:ALuci di posizione/luci diurne e luci abbagliantiBLuci anabbagliantiCIndicatori di direzioneLUCI DI POSIZIONE/LUCI DIURNE (D.R.L.)
Per sostituire la lampada procedere come segue:
❒togliere il coperchio A fig. 129;
❒estrarre il gruppo portalampada B fig. 130
montato a pressione, sfilare la lampada C e
sostituirla;
❒rimontare la nuova lampada e successivamente
reinserire il gruppo portalampada B nella sua
sede;
❒rimontare infine il coperchio A fig. 129.fig. 129
L0F0033
fig. 130
L0F0069
195CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
