2014 Lancia Ypsilon Instrukcja obsługi (in Polish)

Window bag
Składają się z dwóch poduszek typu "kurtyna"
umieszczonych za bocznymi poszyciami dachu
rys. 111 oraz przykrytych odpowiednimi nakładkami,
poduszki te mają za zadanie zabezpieczanie osób
siedzących z przodu w przypadku zderzenia
bocznego, dzięki dużej powierzchni napełniających się
poduszek.
W przypadku zderzeń bocznych o niskiej energii
aktywacja bocznych poduszek powietrznych nie jest
konieczna.
Najlepszą ochronę przez system w przypadku
zderzenia bocznego daje prawidłowa pozycja na
siedzeniu, ponieważ umożliwia właściwe rozłożenie
się poduszek powietrznych typu window bag.
OSTRZEŻENIE Nie należy umieszczać sztywnych
przedmiotów na zaczepach i uchwytach.OSTRZEŻENIE Nie należy opierać głowy, ramion
lub łokci o drzwi, szyby samochodu i w pobliżu
bocznych poduszek powietrznych, aby uniknąć
ewentualnych obrażeń podczas fazy napełniania
poduszek.
OSTRZEŻENIE Nie należy wystawiać nigdy głowy,
ramion i łokci poza szybę.
OSTRZEŻENIA
Nie należy myć siedzeń wodą lub parą pod ciśnieniem
(w myjniach ręcznych lub automatycznych).
Możliwe jest, że poduszki przednie i/lub boczne
uruchomią się, jeżeli samochód zostanie mocno
uderzony o spód nadwozia (na przykład przy
gwałtownym uderzeniu o stopnie, chodniki, czy przy
wpadnięciu samochodu do dużej dziury czy
wgłębienia na drodze, itp.).
Z napełniającej się poduszki powietrznej wydobywa
się niewielka ilość pyłu: nie jest on szkodliwy dla
zdrowia i nie oznacza powstania pożaru. Pył może
podrażnić skórę oraz oczy: w takim przypadku należy
przemyć takie miejsca mydłem neutralnym z wodą.
Wszelkiego typu interwencje kontrolne, naprawy lub
wymiany obejmujące poduszki powietrzne, powinny
być wykonywane w ASO Lancia.
W przypadku złomowania samochodu należy zwrócić
się do ASO Lancia, w celu zdezaktywowania układu
poduszek powietrznych.
rys. 111
L0F0226
141POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

Aktywacja napinaczy pasów bezpieczeństwa i
poduszek powietrznych uzależniona jest od różnych
czynników, w zależności od typu zderzenia. Brak
aktywacji jednego lub kilku z nich nie wskazuje na
niewłaściwe funkcjonowanie systemu.
UWAGA
Jeżeli lampka sygnalizacyjna
nie
zaświeci się po przekręceniu kluczyka w
położenie MAR lub zaświeci się podczas jazdy
możliwe jest, że wystąpiła anomalia w systemach
bezpieczeństwa; w tym przypadku poduszki
powietrzne lub napinacze mogą nie uaktywnić się
w przypadku kolizji lub-wograniczonej ilości
przypadków - uaktywnić się nieprawidłowo. Przed
rozpoczęciem jazdy należy skontaktować się z
ASO Lancia, aby jak najszybciej skontrolować
system.
UWAGA
Dla wersji/rynków, gdzie przewidziano, w
przypadku awarii lampki sygnalizacyjnej
zaświeca się lampka sygnalizacyjna
i
następuje dezaktywacja ładunków
pirotechnicznych poduszki powietrznej pasażera.
UWAGA
W przypadku poduszki typu Side bag, nie
należy na oparcia siedzeń przednich
zakładać pokrowców lub pokrowców typu
koszulki.
UWAGA
Nie należy podróżować z przedmiotami
znajdującymi się na kolanach, klatce
piersiowej lub z fajkami, ołówkami, itp. w ustach.
W razie zderzenia z inter wencją poduszki
powietrznej mogą one spowodować poważne
obrażenia.
UWAGA
Tr wałość ładunku pirotechnicznego i
spiralnej wiązki przewodów podana jest na
odpowiedniej tabliczce umieszczonej w schowku.
W miarę zbliżania się tego terminu, należy
zwrócić się do ASO Lancia, aby dokonać ich
wymiany.
142POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

UWAGA
Jeśli samochód był przedmiotem
włamania lub próby kradzieży, aktów
wandalizmu lub też został zalany wodą czy
zatopiony, należy dokonać wer yfikacji systemu
poduszek powietrznych w ASO Lancia.
UWAGA
W przypadku, kiedy kluczyk w wyłączniku
zapłonu znajduje się w położeniu MAR i
silnik jest wyłączony, poduszki powietrzne mogą
uruchomić się również w sytuacji, kiedy stojący
samochód zostanie uderzony przez inny
poruszający się pojazd. Dlatego nawet w
samochodzie na postoju nie należy absolutnie
umieszczać dziecka na siedzeniu przednim.
Z drugiej jednak strony przypomina się, że w
sytuacji, kiedy kluczyk znajduje się w położeniu
STOP żadne urządzenie bezpieczeństwa
(poduszki powietrzne lub napinacze pasów
bezpieczeństwa), w przypadku zderzenia nie
uaktywnią się; dlatego brak aktywacji tych
urządzeń w tego typu przypadkach nie może być
traktowany jako sygnał niewłaściwego
funkcjonowania systemu.
UWAGA
Po przekręceniu kluczyka w wyłączniku
zapłonu w położenie MAR lampka
sygnalizacyjna
(w przypadku, kiedy aktywna
jest przednia poduszka powietrzna po stronie
pasażera), zaświeca się i miga przez kilka sekund,
co ma przypomnieć użytkownikowi, że poduszka
powietrzna po stronie pasażera uruchomi się w
razie zderzenia, po chwili jednak lampka ta
powinna zgasnąć.
UWAGA
Migająca lampka sygnalizacyjna
jest
sygnałem awarii lampki sygnalizacyjnej
. W tym przypadku, dla wersji/rynków, gdzie
przewidziano, dezaktywowane są ładunki
pirotechniczne poduszki powietrznej pasażera.
UWAGA
Inter wencja przednich poduszek
powietrznych przewidziana jest dla
zderzeń o energii większej niż dla napinaczy
pasów bezpieczeństwa. W przypadku zderzenia o
energii mieszczącej się w przedziale tych dwóch
wartości progowych, uruchomią się tylko
napinacze pasów bezpieczeństwa, co należy
uważać za normalne.
143POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

UWAGA
Poduszka powietrzna nie zastępuje pasa
bezpieczeństwa, ale zwiększa jego
skuteczność. Ponadto, z uwagi na fakt, iż przednie
poduszki powietrzne nie inter weniują w
przypadku zderzeń czołowych przy niskich
prędkościach, zderzeniach bocznych, zderzeniach
tylnych lub przewróceniu się samochodu, w
sytuacjach takich pasażerowie chronieni są tylko
pasami bezpieczeństwa, które powinny być zawsze
zapięte.
144POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

URUCHOMIENIE I JAZDA
URUCHAMIANIE SILNIKAPROCEDURA URUCHAMIANIA W
PRZYPADKU WERSJI BENZYNOWYCH
Należy wykonać, co następuje:
❒zaciągnąć hamulec postojowy i ustawić dźwignię
zmiany biegów w położeniu luzu;
❒wcisnąć do oporu pedał sprzęgła, bez naciskania
pedału przyspieszenia;
❒przekręcić kluczyk w wyłączniku zapłonu w
położenie AVV i zwolnić jak tylko silnik uruchomi
się.
Jeżeli silnik nie uruchomi się za pierwszym razem,
przekręcić kluczyk w wyłączniku zapłonu w położenie
STOP przed powtórzeniem czynności uruchomienia.
Jeżeli w sytuacji, w której kluczyk w wyłączniku
zapłonu znajduje się w położeniu MAR, lampka
sygnalizacyjna
w zestawie wskaźników nadal się
świeci, wraz z lampką sygnalizacyjną
, zaleca
się ustawić kluczyk w położenie STOP i następnie
ponownie w położenie MAR; jeżeli lampka
sygnalizacyjna nie zgaśnie, należy spróbować innym
kluczykiem z wyposażenia.
Jeżeli i tym razem nie uda się uruchomić silnika,
należy zwrócić się do ASO Lancia.
Przy wyłączonym silniku nie należy zostawiać
kluczyka w wyłączniku zapłonu w położeniu MAR.
145POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWOURUCHOMIENIE I
JAZDALAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
(za wyjtkiem wersji 0.9 TwinAir 85KM)Uruchamianie silnika w przypadku wersji
TwinAir 85KM
Naley wykona, co nastpuje:
❒zacign hamulec rczny i ustawi dwigni
zmiany biegów na luzie lub, jeli włczony jest
bieg inny ni luz, wcisn do oporu pedał
sprzgła;
❒przekrci kluczyk w wyłczniku zapłonu w
połoenie AVV i zwolni jak tylko silnik
uruchomi si.
UwagaW razie, gdyby samochód nie uruchomił
si za pierwszym razem, naley ustawi kluczyk
w wyłczniku zapłonu w połoeniu STOP i
spróbowa uruchomi silnik ponownie, ustawiajc
dwigni zmiany biegów w pozycji luzu oraz
wciskajc do koca skoku pedał sprzgła.
Jeżeli w sytuacji, w której kluczyk w wyłączniku
zapłonu znajduje się w położeniu MAR, lampka
sygnalizacyjna
w zestawie wskaźników nadal się
świeci, wraz z lampką sygnalizacyjną
, zaleca
się ustawić kluczyk w położenie STOP i następnie
ponownie w położenie MAR; jeżeli lampka
sygnalizacyjna nie zgaśnie, należy spróbować innym
kluczykiem z wyposażenia.
Jeżeli i tym razem nie uda się uruchomić silnika,
należy zwrócić się do ASO Lancia.
Przy wyłączonym silniku nie należy zostawiać
kluczyka w wyłączniku zapłonu w położeniu MAR. 0.9

Jeżeli w sytuacji, w której kluczyk w wyłączniku
zapłonu znajduje się w położeniu MAR, lampka
sygnalizacyjna
w zestawie wskaźników nadal się
świeci, zaleca się ustawić kluczyk w położenie STOP i
następnie ponownie w położenie MAR; jeżeli
lampka sygnalizacyjna nie zgaśnie, należy spróbować
innym kluczykiem z wyposażenia.
Jeżeli nadal nie uda się uruchomić silnika, należy
zwrócić się do ASO Lancia.
Miganie lampki sygnalizacyjnej
przez
60 sekund po uruchomieniu silnika lub
podczas przedłużającego się uruchamiania
go, oznacza awarię w systemie nagrzewania wiec
żarowych. W przypadku uruchomienia silnika,
możliwe jest regularne używanie samochodu, ale
należy zwrócić się, możliwie jak najszybciej, do
ASO Lancia.
UWAGA
Niebezpieczne jest działanie silnika w
pomieszczeniu zamkniętym. Silnik
zużywa tlen i wydziela dwutlenek węgla, tlenek
węgla oraz inne gazy toksyczne.
146POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

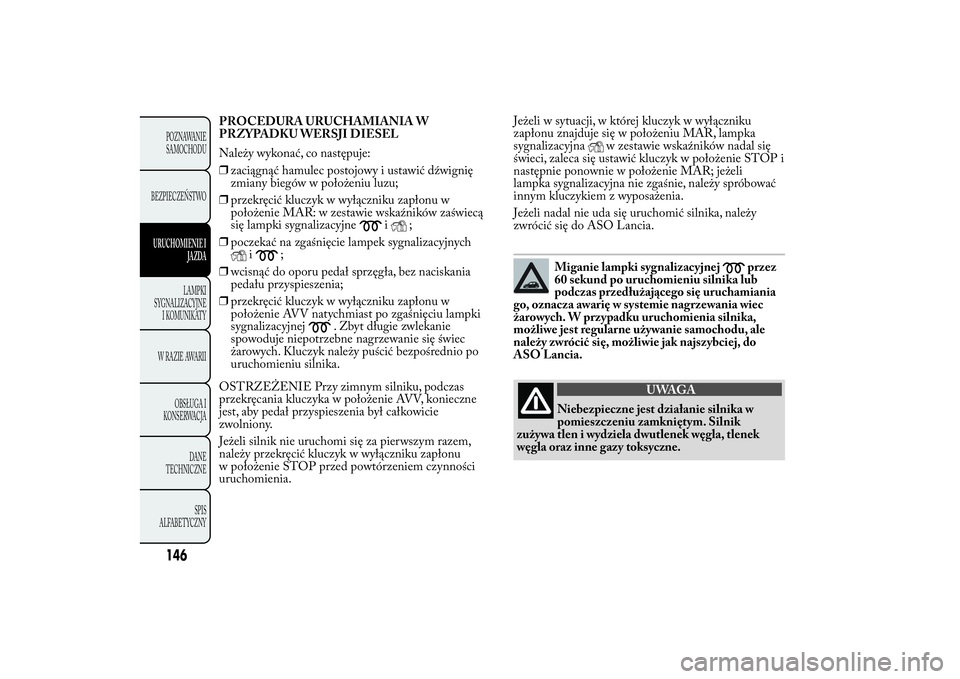

PROCEDURA URUCHAMIANIA W
PRZYPADKU WERSJI DIESEL
Należy wykonać, co następuje:
❒zaciągnąć hamulec postojowy i ustawić dźwignię
zmiany biegów w położeniu luzu;
❒przekręcić kluczyk w wyłączniku zapłonu w
położenie MAR: w zestawie wskaźników zaświecą
się lampki sygnalizacyjne
i
;
❒poczekać na zgaśnięcie lampek sygnalizacyjnych
i
;
❒wcisnąć do oporu pedał sprzęgła, bez naciskania
pedału przyspieszenia;
❒przekręcić kluczyk w wyłączniku zapłonu w
położenie AVV natychmiast po zgaśnięciu lampki
sygnalizacyjnej
. Zbyt długie zwlekanie
spowoduje niepotrzebne nagrzewanie się świec
żarowych. Kluczyk należy puścić bezpośrednio po
uruchomieniu silnika.
OSTRZEŻENIE Przy zimnym silniku, podczas
przekręcania kluczyka w położenie AVV, konieczne
jest, aby pedał przyspieszenia był całkowicie
zwolniony.
Jeżeli silnik nie uruchomi się za pierwszym razem,
należy przekręcić kluczyk w wyłączniku zapłonu
w położenie STOP przed powtórzeniem czynności
uruchomienia.

ROZGRZEWANIE SILNIKA ZARAZ PO
URUCHOMIENIU
Należy wykonać, co następuje:
❒ruszać powoli, utrzymując średnie obroty silnika,
bez gwałtownych przyspieszeń;
❒unikać maksymalnych osiągów silnika przez
pierwsze kilometry. Zaleca się zaczekać do
momentu, w którym wskazówka na wskaźniku
temperatury płynu układu chłodzącego silnik
zacznie się przesuwać.
WYŁĄCZANIE SILNIKA
Gdy silnik pracuje na biegu jałowym, należy
przekręcić kluczyk w wyłączniku zapłonu w położenie
STOP.
OSTRZEŻENIE Po odbyciu długiej trasy przed
wyłączeniem silnika należy pozostawić go na obrotach
biegu jałowego i zaczekać, aż temperatura w komorze
silnika się obniży.
Naciskanie pedału przyspieszenia przed
wyłączeniem silnika niczemu nie służy,
powoduje jedynie zwiększenie zużycia
paliwa, a w przypadku silników z turbosprężarką
jest szkodliwe.
147POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWOURUCHOMIENIE I
JAZDALAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
UWAGA
Do momentu, w którym silnik nie jest
uruchomiony, nie działa wspomaganie
hamulców, ani elektryczne wspomaganie
kierownicy, należy więc użyć dużo większej siły
przy nacisku na pedał hamulca oraz przy obrocie
kierownicą.Zaleca się, w pier wszym okresie
użytkowania, nie wymagać od samochodu
maksymalnych obciążeń (np. gwałtownie
przyspieszać, jechać zbyt długo z maksymalnymi
obrotami, ostro hamować, itp.).Gdy silnik jest wyłączony, nie należy
zostawiać kluczyka w wyłączniku zapłonu w
położeniu MAR, aby uniknąć
niepotrzebnego poboru prądu i rozładowania
akumulatora.Należy absolutnie unikać uruchamiania
silnika przez pchanie, holowanie lub zjazd
ze wzniesienia. Manewry te mogą
spowodować napływ paliwa do katalizatora i jego
nieodwracalne uszkodzenie.

Nie należy nigdy zostawiać dzieci bez opieki w
samochodzie; opuszczając samochód należy zawsze
wyjmować kluczyk z wyłącznika zapłonu i zabierać go
ze sobą.
UWAGA
Samochód powinien zostać zablokowany
po kilku zatrzaśnięciach dźwigni, jeżeli
tak się nie stanie, należy zwrócić się do ASO
Lancia w celu wykonania regulacji.
148POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
NA POSTOJUWyłączyć silnik i zaciągnąć hamulec ręczny. Włączyć
bieg (1
.na drodze pod górę lub wsteczny na drodze
w dół) i skręcić kołami w bok. Jeżeli samochód stoi na
stromej drodze, zaleca się podłożyć pod koła kliny
lub kamienie. Opuszczając samochód należy zawsze
wyjmować kluczyk z wyłącznika zapłonu.
HAMULEC POSTOJOWY
Aby go włączyć, należy pociągnąć dźwignię A
rys. 112 w górę, do momentu zablokowania kół
samochodu. Aby go wyłączyć, należy podnieść
delikatnie dźwignię A, nacisnąć i przytrzymać
wciśnięty przyciskBiobniżyć dźwignię.
Jeżeli samochód stoi na stromym zjeździe, zaleca się
podłożyć pod koła kliny lub kamienie.
rys. 112
L0F0074
