POZNÁMKA: Airbag řidiče a před-
ního cestujícího je certifikován podle
předpisů pro inteligentní airbagy.
Pokročilý systém předních airbagů má
vícestup\bové nafukovací provedení.
Tento systém umož\buje, aby se airbag
nafouknul odlišnou intenzitou stanove-
nou podle nejrůznějších faktorů na
základě závažnosti a typu nárazu.
Toto vozidlo může být vybaveno spína-
čem zámku bezpečnostního pásu řidiče
a předního spolujezdce, který detekuje,
zda je bezpečnostní pás řidiče nebo
předního spolujezdce zapnutý. Spínač
zámku bezpečnostního pásu může upra-
vit míru nafouknutí pokročilých před-
ních airbagů.
Toto vozidlo je vybaveno přídavnými
nafukovacími polštáři bočních airbagů
(SABIC), které chrání řidiče, přední a
zadní spolujezdce sedící u oken. Airbagy
SABIC se nacházejí nad bočními okny a
jejich kryty mají také označení SRS
AIRBAG.
Toto vozidlo je vybaveno přídavnými
bočními airbagy instalovanými v seda-
dlech (SAB). Přídavné boční airbagyinstalované v sedadle jsou označeny štít-
kem všitým na vnější straně předních
sedadel.
POZNÁMKA:
• Kryty airbagů nemusí být v obložení
interiéru patrné, ale rozevřou se při
rozvinutí airbagů.
• Po každé nehodě musí být nepro- dleně zajištěna prohlídka vozidla u
autorizovaného dealera.
SOUČÁSTI SYSTÉMU
AIRBAG\b
Vaše vozidlo může být vybaveno násle-
dujícími součástmi systému airbagů:
• Ovladač zádržného systému cestují-cích (ORC)
• Kontrolka airbagů
• Volant a sloupek řízení
• Palubní deska
• Protinárazové kolenní polštáře
• Pokročilý přední airbag řidiče
• Pokročilý přední airbag spolujezdce • Přídavné boční airbagy instalované
v sedadlech (SAB)
• Nafukovací polštáře přídavných boč- ních airbagů (SABIC)
• Snímače čelního a bočního nárazu
• Předpínače předních bezpečnostních pásů a spínač spony bezpečnostního
pásu
FUNKCE POKROČILÉHO
PŘEDNÍHO AIRBAG U
Systém pokročilého předního airbagu
obsahuje vícestup\bové airbagy řidiče a
předního spolujezdce. Tento systém
nabízí výkon dle závažnosti a typu
nárazu, což určuje ovladač zádržného
systému cestujících (ORC), který může
přijímat informace od snímačů čelního
nárazu.
Vyvíječ plynu prvního stupně se spustí
okamžitě při takovém nárazu, kdy se
vyžaduje rozvinutí airbagu. Tento nízký
výkon se používá při méně závažných
nárazech. Vyšší výkon se používá při
závažnějších nehodách.
49

UPOZORNĚNÍ!
• Žádné předměty se nesmí nacházetna airbagu nebo poblíž něj na pří-
strojové desce, protože takový před-
mět může být nebezpečný, bude-li
náraz vozidla dostatečně silný, aby
se airbag nafouknul.
• Nepokládejte nic na kryty airbagů nebo v jejich blízkosti, ani se je
nepokoušejte otevřít manuálně.
Můžete airbagy poškodit a následně
může dojít ke zranění, jelikož
airbagy již nemusí být funkční.
Ochranné kryty polštářů airbagů
jsou navrženy tak, aby se otevřely
pouze při nafouknutí airbagů.
• Do kolenního polštáře nevrtejte žádné otvory, neřežte jej, ani jej žád-
ným způsobem neupravujte.
• Na kolenní polštář neinstalujte žádné příslušenství, jako například
alarmové kontrolky, stereo repro-
duktory, občanské radiostanice atd. Níže je uvedeno několik jednoduchých
způsobů minimalizace rizika nebezpečí
při aktivaci airbagů:
Děti do 12 let, které jsou přepravovány
na zadních sedadlech, musí být vždy
zajištěny bezpečnostním pásem.
UPOZORNĚNÍ!
Kojenci na dětských sedačkách insta-
lovaných zády ke směru jízdy se nikdy
nesmí převážet na předních sedadlech
ve vozidlech s pokročilým předním
airbagem spolujezdce. Při aktivaci
takového airbagu může dojít k závaž-
nému zranění nebo usmrcení dětí
v této poloze.
Musíte postupovat dle pokynů k použití
dětského zádržného systému, aby bylo
zajištěno, že jej používáte správně.
Všichni cestující musí mít správně
upnutý břišní a ramenní pás. Děti, které nejsou dostatečně velké, aby
mohl být použit bezpečnostní pás vozi-
dla (viz kapitola Dětské zádržné sys-
témy), musí být na zadních sedadlech
zajištěny dětskými zádržnými systémy
nebo na dětských sedačkách uchycených
bezpečnostními pásy. Starší děti, které
nevyžadují použití dětských zádržných
systémů nebo dětských sedaček uchyce-
ných bezpečnostními pásy, musí být na
zadních sedadlech řádně zajištěny bez-
pečnostními pásy. Nikdy nepřipusťte,
aby při uchycení dětí ramenní pás pro-
cházel za dítětem nebo pod jeho paží.
Vznikne-li potřeba uzpůsobit systém
airbagů v tomto vozidle postižené osobě,
obraťte se na zákaznické středisko.
Sedadla řidiče a předního spolujezdce
musí být odsunuta co nejdále dozadu,
aby se pokročilé přední airbagy mohly
správně nafouknout.
Neopírejte se o dveře, ani okna. Je-li vaše
vozidlo vybaveno bočními airbagy a do-
jde k jejich aktivaci, boční airbagy se
silou rozvinou do prostoru mezi vámi a
dveřmi.
50

UPOZORNĚNÍ!
• Budete-li spoléhat pouze na airbagy,může při nehodě dojít k velmi váž-
ným zraněním. Airbagy poskytují
správnou ochranu pouze společně
s bezpečnostními pásy. V některých
případech se airbagy neaktivují. Bez-
pečnostní pásy používejte vždy, i
když je vozidlo vybaveno airbagy.
• Budete-li se při aktivaci pokročilého systému předních airbagů nacházet
příliš blízko volantu nebo přístro-
jové desky, může dojít k vážnému
zranění anebo usmrcení. Airbagy
potřebují pro nafouknutí prostor.
Seďte opřeni o opěradlo sedadla,
předpažené ruce musí pohodlně
dosáhnout na volant nebo přístrojo-
vou desku.
• Boční airbagy také potřebují místo k nafouknutí. Neopírejte se o dveře,
ani okna. Seďte vzpřímeně ve středu
sedadla.
(Pokračování)
UPOZORNĚNÍ!(Pokračování)
• V případě srážky může dojít k mno-hem vážnějším zranění vás či spolu-
jezdců, nebudou-li bezpečnostní
pásy řádně zapnuty. Můžete narazit
na vnitřek kabiny nebo jiné spolu-
jezdce, nebo můžete být vyhozeni
z vozidla. Vždy se přesvědčte, zda
jak vy, tak ostatní osoby ve vozidle
mají bezpečnostní pásy řádně nasa-
zeny a zapnuty.
Přídavné boční airbagy instalované
v sedadlech (SAB)
Přídavné boční airbagy instalované
v sedadlech (SAB) mohou poskytnout
rozšířenou ochranu a ochránit tak cestu-
jící při bočním nárazu. Airbag SAB je
označen štítkem všitým na vnější straně
předních sedadel. Při nafukování airbag rozevře šev mezi
předním a bočním potahem sedadla.
Každý airbag se nafukuje nezávisle, tj.
při nárazu zleva se nafoukne pouze levý
airbag a při nárazu zprava se nafoukne
pouze pravý airbag.
Nafukovací polštáře přídavných
bočních airbagů (SABIC)
Airbagy SABIC mohou poskytnout při
bočním nárazu a převrácení vozidla
ochranu cestujícím na předních seda-
dlech a na krajních zadních sedadlech.
Štítek přídavného bočního airbagu
instalovaného v sedadle
51

Tato ochrana dopl\buje ochranu posky-
tovanou konstrukcí karosérie. Každý
airbag obsahuje nafukovací komory
nacházející se u hlavy každého cestují-
cího na krajním sedadle, čímž se snižuje
možné riziko úrazu hlavy při bočním
nárazu. Airbagy SABIC se nafukují
směrem dolů a zakrývají obě okna na
straně nárazu.
POZNÁMKA:
• Dojde-li k převrácení vozidla, můžedojít k aktivaci předpínačů anebo
airbagů SAB a SABIC na obou stra-
nách vozidla.
• Kryty airbagů nemusí být v obložení interiéru patrné, ale rozevřou se při
rozvinutí airbagů.
• Budete-li se nacházet příliš blízko airbagů SAB a SABIC při jejich akti-
vaci, může dojít k závažnému zra-
nění nebo usmrcení. Systém obsahuje snímače bočního
nárazu, které jsou kalibrovány tak, aby se
boční airbagy aktivovaly při nárazech
vyžadujících ochranu cestujících airba-
gem.
Airbagy SAB a SABIC dopl\bují systém
bezpečnostních pásů sedadel. Pasažéři
(včetně dětí), kteří se opírají o airbagy
SAB či SABIC nebo se nacházejí v jejich
těsné blízkosti, mohou být vážně zra-
něni nebo usmrceni. Pasažéři (zejména
děti) by se neměli opírat o dveře, boční
okna nebo místa, v nichž dochází
k nafouknutí airbagů SAB či SABIC
nebo na ně při podřimování pokládat
hlavu, a to ani v případě, sedí-li v dětské
sedačce. Pokud možno seďte vždy vzpří-
meně, se zády opřenými o opěradlo,
používejte správně bezpečnostní pásy a
vždy používejte dětskou sedačku, koje-
neckou sedačku nebo sedačku s podsed-
kem, která odpovídá výšce a hmotnosti
dítěte.UPOZORNĚNÍ!
• Vaše vozidlo je vybaveno airbagy
SABIC, neinstalujte žádné příslu-
šenství, které pozmění střechu
včetně dodatečné instalace střešního
okna na vozidlo. Na střechu vozidla
neinstalujte střešní nosiče vyžadující
trvalé ukotvení (šrouby nebo vruty).
Nevrtejte z žádného důvodu otvory
do střechy vozidla.
•
Je-li vaše vozidlo vybaveno levým a
pravým nafukovacím polštářem pří-
davných bočních airbagů (SABIC),
nepokládejte náklad, ani jiné před-
měty, tak vysoko, aby došlo k zakrytí
míst instalace airbagů SABIC. Místa,
kde se airbagy SABIC nacházejí,
musí zůstat volně přístupná.
• Nepoužívejte přídavné potahy seda- del, ani neumísťujte žádné předměty
mezi sebe a boční airbagy; výkon
může být nežádoucím způsobem
ovlivněn anebo předměty mohou
být vrženy směrem k vám a způsobit
vážné zranění.
52

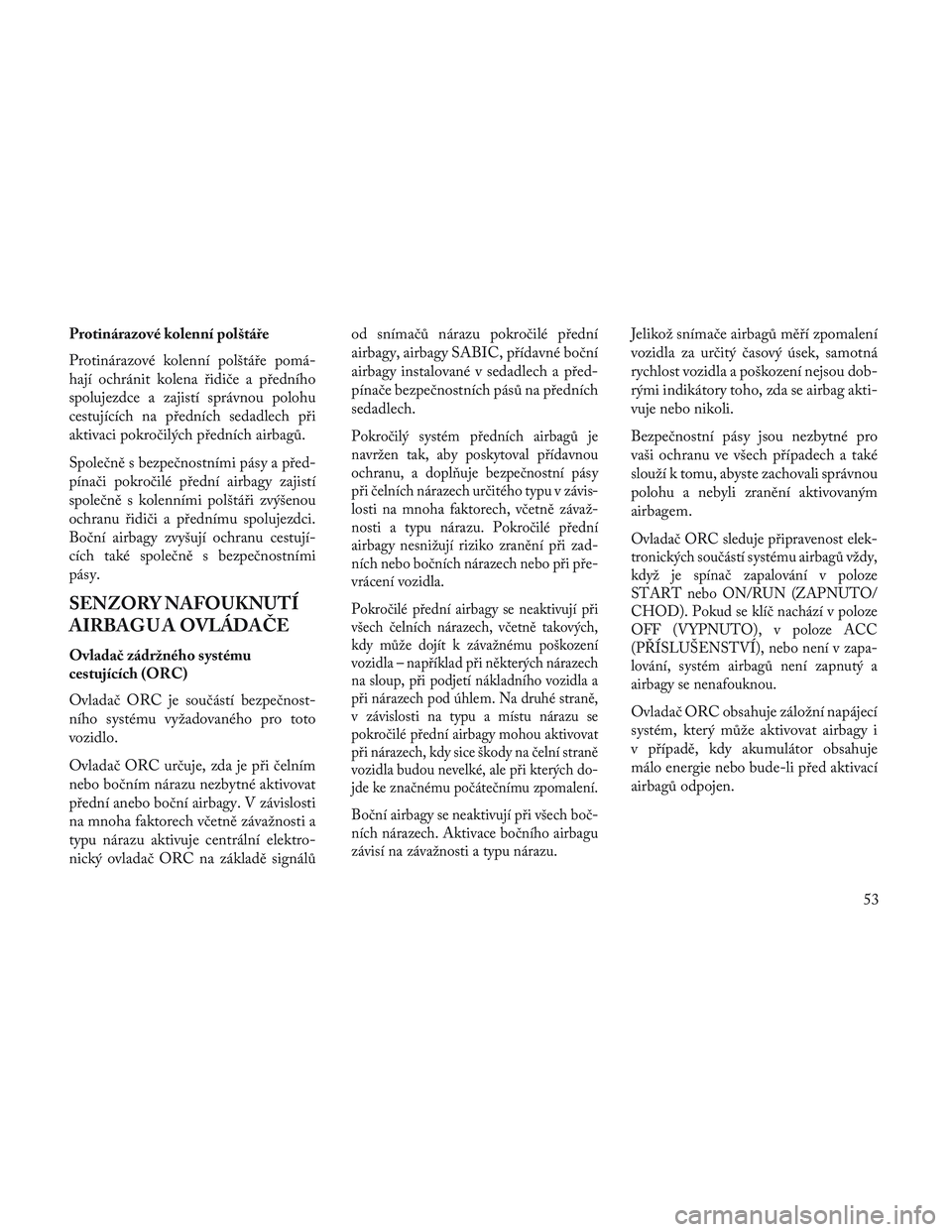

Protinárazové kolenní polštáře
Protinárazové kolenní polštáře pomá-
hají ochránit kolena řidiče a předního
spolujezdce a zajistí správnou polohu
cestujících na předních sedadlech při
aktivaci pokročilých předních airbagů.
Společně s bezpečnostními pásy a před-
pínači pokročilé přední airbagy zajistí
společně s kolenními polštáři zvýšenou
ochranu řidiči a přednímu spolujezdci.
Boční airbagy zvyšují ochranu cestují-
cích také společně s bezpečnostními
pásy.
SENZORY NAFOUKNUTÍ
AIRBAG U A OVLÁDAČE
Ovladač zádržného systému
cestujících (ORC)
Ovladač ORC je součástí bezpečnost-
ního systému vyžadovaného pro toto
vozidlo.
Ovladač ORC určuje, zda je při čelním
nebo bočním nárazu nezbytné aktivovat
přední anebo boční airbagy. V závislosti
na mnoha faktorech včetně závažnosti a
typu nárazu aktivuje centrální elektro-
nický ovladač ORC na základě signálůod snímačů nárazu pokročilé přední
airbagy, airbagy SABIC, přídavné boční
airbagy instalované v sedadlech a před-
pínače bezpečnostních pásů na předních
sedadlech.
Pokročilý systém předních airbagů je
navržen tak, aby poskytoval přídavnou
ochranu, a dopl\buje bezpečnostní pásy
při čelních nárazech určitého typu v závis-
losti na mnoha faktorech, včetně závaž-
nosti a typu nárazu. Pokročilé přední
airbagy nesnižují riziko zranění při zad-
ních nebo bočních nárazech nebo při pře-
vrácení vozidla.
Pokročilé přední airbagy se neaktivují při
všech čelních nárazech, včetně takových,
kdy může dojít k závažnému poškození
vozidla – například při některých nárazech
na sloup, při podjetí nákladního vozidla a
při nárazech pod úhlem. Na druhé straně,
v závislosti na typu a místu nárazu se
pokročilé přední airbagy mohou aktivovat
při nárazech, kdy sice škody na čelní straně
vozidla budou nevelké, ale při kterých do-
jde ke značnému počátečnímu zpomalení.
Boční airbagy se neaktivují při všech boč-
ních nárazech. Aktivace bočního airbagu
závisí na závažnosti a typu nárazu.
Jelikož snímače airbagů měří zpomalení
vozidla za určitý časový úsek, samotná
rychlost vozidla a poškození nejsou dob-
rými indikátory toho, zda se airbag akti-
vuje nebo nikoli.
Bezpečnostní pásy jsou nezbytné pro
vaši ochranu ve všech případech a také
slouží k tomu, abyste zachovali správnou
polohu a nebyli zranění aktivovaným
airbagem.
Ovladač ORC sleduje připravenost elek-
tronických součástí systému airbagů vždy,
když je spínač zapalování v poloze
START nebo ON/RUN (ZAPNUTO/
CHOD). Pokud se klíč nachází v poloze
OFF (VYPNUTO), v poloze ACC
(PŘÍSLUŠENSTVÍ), nebo není v zapa-
lování, systém airbagů není zapnutý a
airbagy se nenafouknou.
Ovladač ORC obsahuje záložní napájecí
systém, který může aktivovat airbagy i
v případě, kdy akumulátor obsahuje
málo energie nebo bude-li před aktivací
airbagů odpojen.
53

Při prvním zapnutí zapalo-
vání ovladač ORC také roz-
svítí kontrolku airbagů na
přístrojové desce přibližně na
čtyři až osm sekund, čímž provede
samočinnou kontrolu. Po samočinné
kontrole kontrolka airbagů zhasne.
Pokud ovladač ORC zjistí závadu
nějaké části systému, rozsvítí kontrolku
airbagů, která buď blikne, nebo zůstane
svítit nepřetržitě. Pokud se po počáteč-
ním spuštění kontrolka opět rozsvítí,
zazní jeden akustický tón.
Tento ovladač také provádí diagnostiku,
na základě které se rozsvítí kontrolka
airbagů ve sdruženém přístroji, bude-li
zjištěna závada, která může ovlivnit
funkci systému airbagů. Při diagnostice
se také provede záznam druhu závady.
UPOZORNĚNÍ!
Budete-li ignorovat kontrolku airbagů
na přístrojové desce, airbagy vám
nemusí poskytnout při nehodě
ochranu. Pokud se kontrolka nerozsvítí
při kontrole žárovek při prvním
(Pokračování)
UPOZORNĚNÍ!(Pokračování)
zapnutí zapalování, zůstane svítit po
nastartování vozidla nebo se rozsvítí
během jízdy, neprodleně se obraťte na
autorizovaného dealera, který zajistí
kontrolu systému airbagů.
Jednotky vyvíječe plynu pokročilého
předního airbagu řidiče a spolujezdce
Jednotky vyvíječe plynu pokročilého
předního airbagu řidiče a spolujezdce se
nacházejí ve středu volantu a na pravé
straně přístrojové desky. Když ovladač
ORC detekuje náraz vyžadující aktivaci
pokročilých předních airbagů, odešle sig-
nál do jednotek vyvíječe plynu. Pro
nafouknutí pokročilých předních airbagů
se vygeneruje velké množství netoxického
plynu. V závislosti na mnoha faktorech
včetně typu a závažnosti nárazu mohou
být použity různé intenzity nafukování
airbagů. Krytka náboje volantu a horní
pravá strana přístrojové desky se oddělí a
odklopí, aby se airbagy mohly úplně
nafouknout. Airbagy se úplně nafouknou
asi za 50 až 70 milisekund. Toto je asi
poloviční doba mrknutí očima. Airbagy se
následně rychle vyfouknou a zárove\b
pomohou zadržet řidiče a spolujezdce.
Plyn se z pokročilého předního airbagu
odvádí přes otvory na stranách airbagu.
Tímto způsobem je zajištěno, že airbagy
nebudou překážet v ovládání vozidla.
Jednotky vyvíječe plynu přídavného
bočního airbagu instalovaného
v sedadle (SAB)
Přídavné boční airbagy instalované
v sedadle (SAB) se aktivují pouze při
určitých bočních nárazech.
Na základě závažnosti a typu nárazu
ovladač ORC určuje, zda boční náraz
vyžaduje nafouknutí bočního airbagu.
Na základě závažnosti a typu nárazu
může dojít k aktivaci vyvíječe plynu na
straně nárazu, čímž se uvolní velké
množství netoxického plynu. Nafouk-
nutý airbag SAB se rozvine přes šev
sedadla do prostoru mezi cestujícím a
dveřmi. Airbag SAB se úplně nafoukne
asi za 10 milisekund. Boční airbag se
pohybuje velmi rychle a tím i velkou
silou, proto vás může zranit, nebudete-li
řádně usazeni, nebo budou-li se v pro-
storu nafouknutí bočních airbagů
nacházet nějaké předměty. Toto se
obzvlášť týká dětí.
54

Jednotky vyvíječe plynu nafukovacích
polštářů přídavných bočních airbagů
(SABIC)
Při srážce, kdy náraz směřuje na určitou
oblast boku vozidla, ovladač ORC může
v závislosti na závažnosti a typu nárazu
aktivovat airbagy SABIC. V těchto pří-
padech ovladač ORC aktivuje airbagy
SABIC pouze na straně nárazu.
Pro nafouknutí bočního polštářového
airbagu se vygeneruje velké množství
netoxického plynu. Nafukující se boční
polštářový airbag vytlačí vnější okraj
obložení střechy a zakryje okno. Airbag
se nafoukne asi za 30 milisekund (asi
čtvrtina doby mrknutí očima) a má
dostatečnou sílu, aby vás zranil, pokud
nebudete mít zapnutý bezpečnostní pás
a nebudete řádně usazeni, nebo budou-li
se v prostoru nafouknutí bočních polštá-
řových airbagů nacházet nějaké před-
měty. Toto se obzvlášť týká dětí. Po
nafouknutí činí tloušťka bočního polštá-
řového airbagu kolem 3,5 palce (9 cm).
Jelikož snímače airbagů odhadují zpo-
malení za určitý časový úsek, samotná
rychlost vozidla a poškození nejsou dob-
rými indikátory toho, zda se airbag akti-
vuje nebo nikoli.POZNÁMKA: Při převrácení vozi-
dla se předpínače anebo airbagy SAB a
SABIC mohou aktivovat na obou stra-
nách.
Snímače čelního a bočního nárazu
Při čelním a bočním nárazu mohou sní-
mače nárazu pomoct ovladači ORC
určit příslušnou odezvu na náraz.
Rozšířený systém odezvy na nehodu
Zůstane-li při nárazu, který způsobí
aktivaci airbagů, komunikační datová síť
neporušena a nenarušené zůstane i
napájení, v závislosti na charakteru udá-
losti ovladač ORC určí, zda rozšířený
systém odezvy na nehodu provede násle-
dující úkony:
• Vypne přívod paliva do motoru.
•
Zapne nouzová světla, která budou bli-
kat, dokud akumulátor bude mít energii
nebo dokud zapalování nebude vypnuto.
• Zapne vnitřní osvětlení, které bude
svítit, dokud akumulátor bude mít
energii nebo dokud nebude vyjmut
klíč ze zapalování.
• Automaticky odemkne dveře. Po události je nutno pro zresetování
funkcí rozšířené reakce na nehodu pře-
pnout spínač zapalování z ON na OFF.
Dojde-li k aktivaci airbagů
Pokročilé přední airbagy jsou navrženy
tak, aby se po aktivaci okamžitě začaly
vyfukovat.
POZNÁMKA: Přední anebo boční
airbagy se aktivují pouze při některých
nárazech. Toto neznamená, že systém
airbagů není v pořádku.
Dojde-li k nehodě, při které se airbagy
aktivují, může dojít k některým z násle-
dujících událostí nebo ke všem následu-
jícím událostem:
•
Nylonový materiál airbagů může někdy
způsobit oděrky anebo zčervenání
pokožky řidiče nebo předního spolu-
jezdce, když se airbagy aktivují a rozvi-
nou. Tyto oděrky se podobají oděrkám
od lana nebo oděrkám vznikajícím tře-
ním při sklouznutí po koberci nebo pod-
laze tělocvičny. Nejsou zaviněny kon-
taktem s chemikáliemi. Nejsou stálé a
obvykle se rychle hojí. Pokud se však do
několika dnů nezhojí nebo pokud se
vytvoří puchýře, neprodleně navštivte
svého lékaře.
55

•Při vyfukování airbagů můžete spatřit
částice podobné kouři. Tyto částice jsou
normálním vedlejším produktem pro-
cesu, kdy se generuje netoxický plyn
používaný pro nafouknutí airbagů. Tyto
poletavé částice mohou způsobit
podráždění pokožky, očí, nosu nebo
krku. Dojde-li k podráždění pokožky
nebo očí, opláchněte postižené místo
chladnou vodou. Při podráždění nosu
nebo krku přejděte na čerstvý vzduch.
Pokud podráždění přetrvává, navštivte
svého lékaře. Pokud se tyto částice usadí
v oděvu, postupujte dle pokynů k čištění
od výrobce oděvu.
Nejezděte vozidlem poté, co došlo
k aktivaci airbagů. Dojde-li k další
srážce, jednou aktivované airbagy vás
podruhé neochrání.
UPOZORNĚNÍ!
Aktivované airbagy a předpínače bez-
pečnostních pásů vás v případě další
srážky neochrání. Neprodleně se
obraťte na autorizovaného distributora
pro výměnu airbagů, předpínačů a dota-
hovačů bezpečnostních pásů předních
sedadel. Nechte také zkontrolovat sys-
tém ovladače zádržného systému cestu-
jících (ORC).
Údržba systému airbagů
UPOZORNĚNÍ!
• Úpravy jakékoli části systémuairbagů mohou způsobit selhání,
když vznikne potřeba systém aktivo-
vat. Nebude-li vás systém airbagů
chránit, můžete být zraněni. Neu-
pravujte součásti nebo kabeláž,
nelepte žádné štítky nebo nálepky na
krytku náboje volantu nebo horní
pravou stranu přístrojové desky.
Neupravujte přední nárazník, kon-
strukci karosérie vozidla, ani nein-
stalujte dopl\bkové díly, jako
nástupní schůdky nebo stupačky.
(Pokračování)
UPOZORNĚNÍ!(Pokračování)
• Je nebezpečné pokoušet se samo-statně opravovat jakoukoli část sys-
tému airbagů. Každému, kdo bude
provádět práce na vašem vozidle,
sdělte, že vozidlo je vybaveno systé-
mem airbagů.
•
Nepokoušejte se upravovat žádnou
část systému airbagů. Budou-li pro-
vedeny úpravy, airbag se může
nafouknout nechtěně nebo nemusí
fungovat správně. Vznikne-li potřeba
provádět nějaké práce na systému
airbagů, odvezte vozidlo autorizova-
nému dealerovi. Je-li nutné jakýmkoli
způsobem opravit sedadlo, včetně
potahu a sedáku (včetně odstranění
nebo uvolnění/utažení upev\bovacích
šroubů sedadla), zajeďte s vozidlem k
autorizovanému dealerovi. Použí-
váno smí být pouze příslušenství
sedadel schválená výrobcem. Je-li
potřeba upravit systém airbagů pro
postiženou osobu, obraťte se na auto-
rizovaného dealera.
56
