2014 Hyundai Sonata Manual del propietario (in Spanish)

333
Sistema de seguridad del vehículo

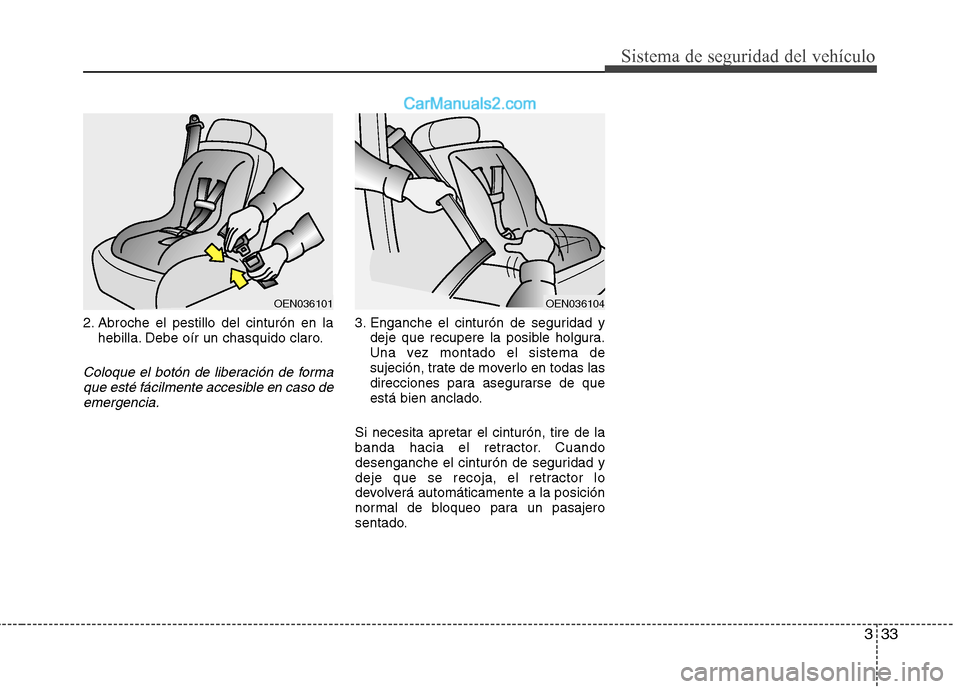

2. Abroche el pestillo del cinturón en la
hebilla. Debe oír un chasquido claro.
Coloque el botón de liberación de forma
que esté fácilmente accesible en caso de
emergencia.
3. Enganche el cinturón de seguridad y
deje que recupere la posible holgura.
Una vez montado el sistema de
sujeción, trate de moverlo en todas las
direcciones para asegurarse de que
está bien anclado.
Si necesita apretar el cinturón, tire de la
banda hacia el retractor. Cuando
desenganche el cinturón de seguridad y
deje que se recoja, el retractor lo
devolverá automáticamente a la posición
normal de bloqueo para un pasajero
sentado.
OEN036101OEN036104

Sistema de seguridad del vehículo
34 3

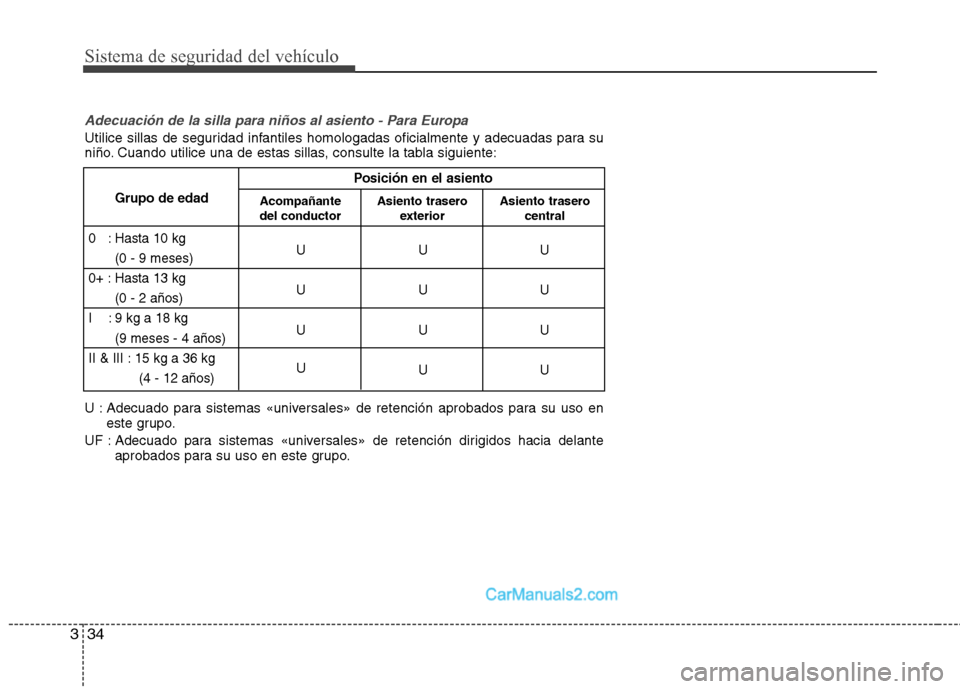

Adecuación de la silla para niños al asiento - Para Europa
Utilice sillas de seguridad infantiles homologadas oficialmente y adecuadas para su
niño. Cuando utilice una de estas sillas, consulte la tabla siguiente:
U : Adecuado para sistemas «universales» de retención aprobados para su uso en
este grupo.
UF : Adecuado para sistemas «universales» de retención dirigidos hacia delante
aprobados para su uso en este grupo.
Posición en el asiento
Grupo de edad
0 : Hasta 10 kg
UUU
(0 - 9 meses)
0+ : Hasta 13 kg
UUU
(0 - 2 años)
I : 9 kg a 18 kg
UUU
(9 meses - 4 años)
II & III : 15 kg a 36 kg
UUU
(4 - 12 años)
Acompañante
del conductorAsiento trasero
exteriorAsiento trasero
central

335
Sistema de seguridad del vehículo

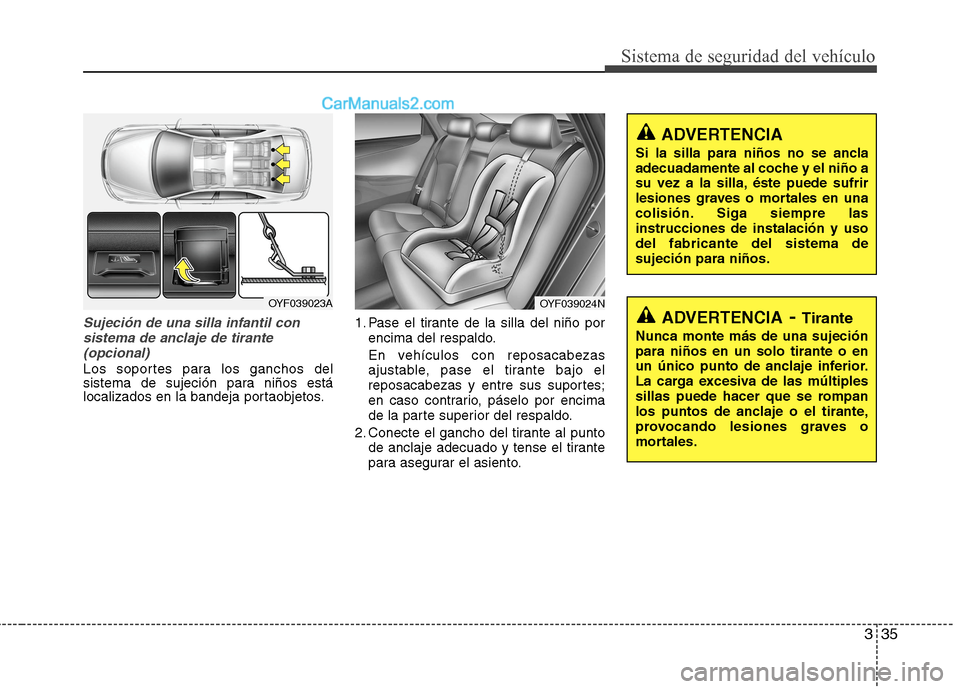

Sujeción de una silla infantil con
sistema de anclaje de tirante
(opcional)
Los soportes para los ganchos del
sistema de sujeción para niños está
localizados en la bandeja portaobjetos.1. Pase el tirante de la silla del niño por
encima del respaldo.
En vehículos con reposacabezas
ajustable, pase el tirante bajo el
reposacabezas y entre sus suportes;
en caso contrario, páselo por encima
de la parte superior del respaldo.
2. Conecte el gancho del tirante al punto
de anclaje adecuado y tense el tirante
para asegurar el asiento.
OYF039024N
ADVERTENCIA- Tirante
Nunca monte más de una sujeción
para niños en un solo tirante o en
un único punto de anclaje inferior.
La carga excesiva de las múltiples
sillas puede hacer que se rompan
los puntos de anclaje o el tirante,
provocando lesiones graves o
mortales.
ADVERTENCIA
Si la silla para niños no se ancla
adecuadamente al coche y el niño a
su vez a la silla, éste puede sufrir
lesiones graves o mortales en una
colisión. Siga siempre las
instrucciones de instalación y uso
del fabricante del sistema de
sujeción para niños.
OYF039023A

Sistema de seguridad del vehículo
36 3

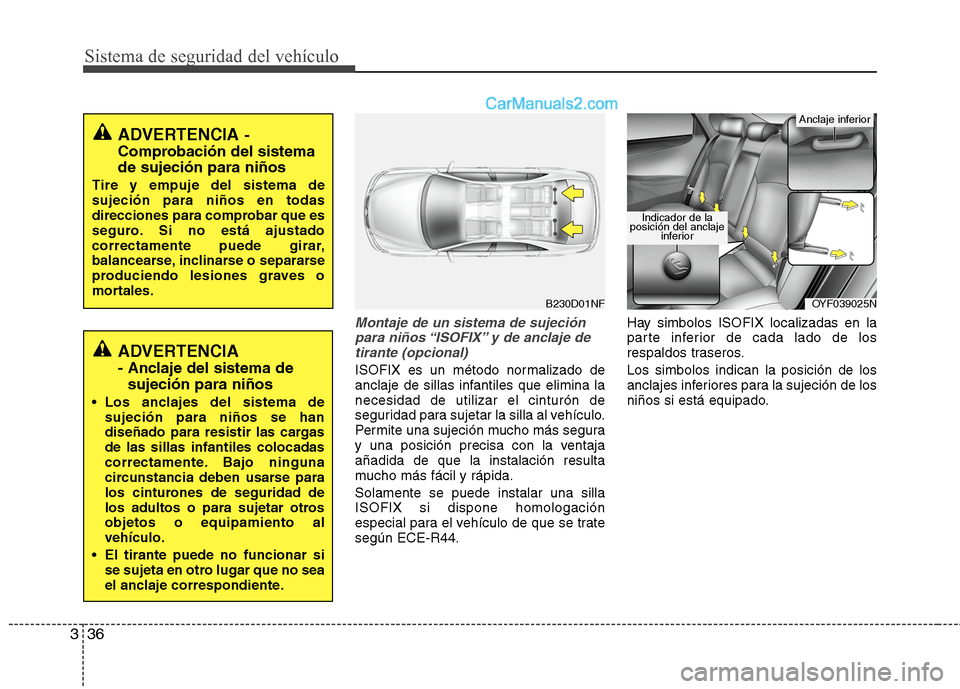

Montaje de un sistema de sujeción
para niños “ISOFIX” y de anclaje de
tirante (opcional)
ISOFIX es un método normalizado de
anclaje de sillas infantiles que elimina la
necesidad de utilizar el cinturón de
seguridad para sujetar la silla al vehículo.
Permite una sujeción mucho más segura
y una posición precisa con la ventaja
añadida de que la instalación resulta
mucho más fácil y rápida.
Solamente se puede instalar una silla
ISOFIX si dispone homologación
especial para el vehículo de que se trate
según ECE-R44.Hay simbolos ISOFIX localizadas en la
parte inferior de cada lado de los
respaldos traseros.
Los simbolos indican la posición de los
anclajes inferiores para la sujeción de los
niños si está equipado.
B230D01NFOYF039025N
Anclaje inferior
ADVERTENCIA
- Anclaje del sistema de
sujeción para niños
Los anclajes del sistema de
sujeción para niños se han
diseñado para resistir las cargas
de las sillas infantiles colocadas
correctamente. Bajo ninguna
circunstancia deben usarse para
los cinturones de seguridad de
los adultos o para sujetar otros
objetos o equipamiento al
vehículo.
El tirante puede no funcionar si
se sujeta en otro lugar que no sea
el anclaje correspondiente.
ADVERTENCIA -
Comprobación del sistema
de sujeción para niños
Tire y empuje del sistema de
sujeción para niños en todas
direcciones para comprobar que es
seguro. Si no está ajustado
correctamente puede girar,
balancearse, inclinarse o separarse
produciendo lesiones graves o
mortales.
Indicador de la
posición del anclaje
inferior

337
Sistema de seguridad del vehículo

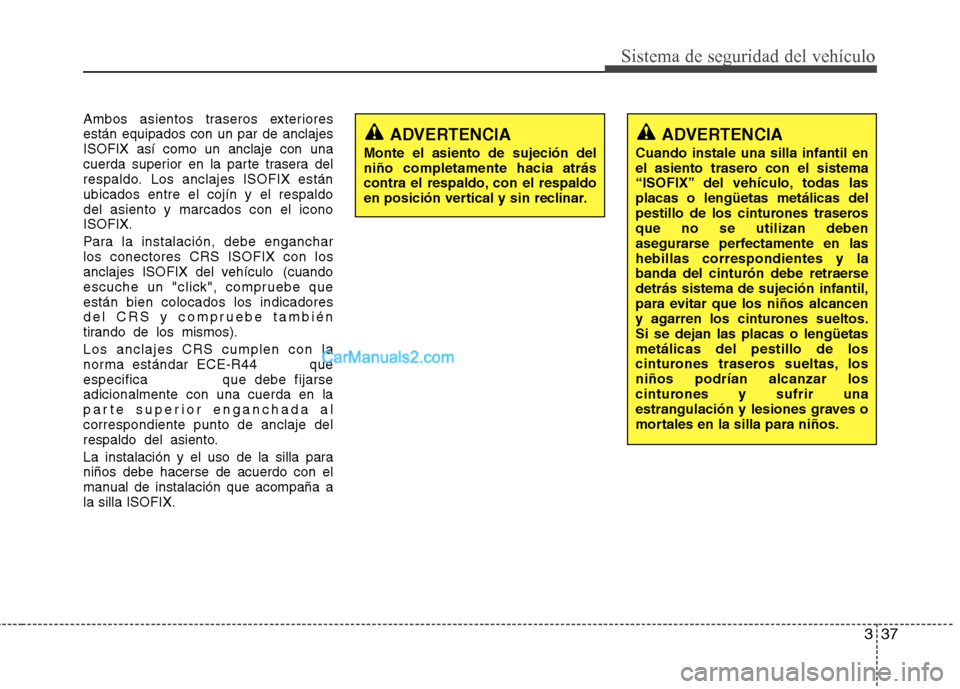

Ambos asientos traseros exteriores
están equipados con un par de anclajes
ISOFIX así como un anclaje con una
cuerda superior en la parte trasera del
respaldo. Los anclajes ISOFIX están
ubicados entre el cojín y el respaldo
del asiento y marcados con el icono
ISOFIX.
Para la instalación, debe enganchar
los conectores CRS ISOFIX con los
anclajes ISOFIX del vehículo (cuando
escuche un "click", compruebe que
están bien colocados los indicadores
del CRS y compruebe también
tirando de los mismos).
Los anclajes CRS cumplen con la
norma estándar ECE-R44 que
especifica que debe fijarse
adicionalmente con una cuerda en la
parte superior enganchada al
correspondiente punto de anclaje del
respaldo del asiento.
La instalación y el uso de la silla para
niños debe hacerse de acuerdo con el
manual de instalación que acompaña a
la silla ISOFIX.
ADVERTENCIA
Monte el asiento de sujeción del
niño completamente hacia atrás
contra el respaldo, con el respaldo
en posición vertical y sin reclinar.
ADVERTENCIA
Cuando instale una silla infantil en
el asiento trasero con el sistema
“ISOFIX” del vehículo, todas las
placas o lengüetas metálicas del
pestillo de los cinturones traseros
que no se utilizan deben
asegurarse perfectamente en las
hebillas correspondientes y la
banda del cinturón debe retraerse
detrás sistema de sujeción infantil,
para evitar que los niños alcancen
y agarren los cinturones sueltos.
Si se dejan las placas o lengüetas
metálicas del pestillo de los
cinturones traseros sueltas, los
niños podrían alcanzar los
cinturones y sufrir una
estrangulación y lesiones graves o
mortales en la silla para niños.

Sistema de seguridad del vehículo
38 3

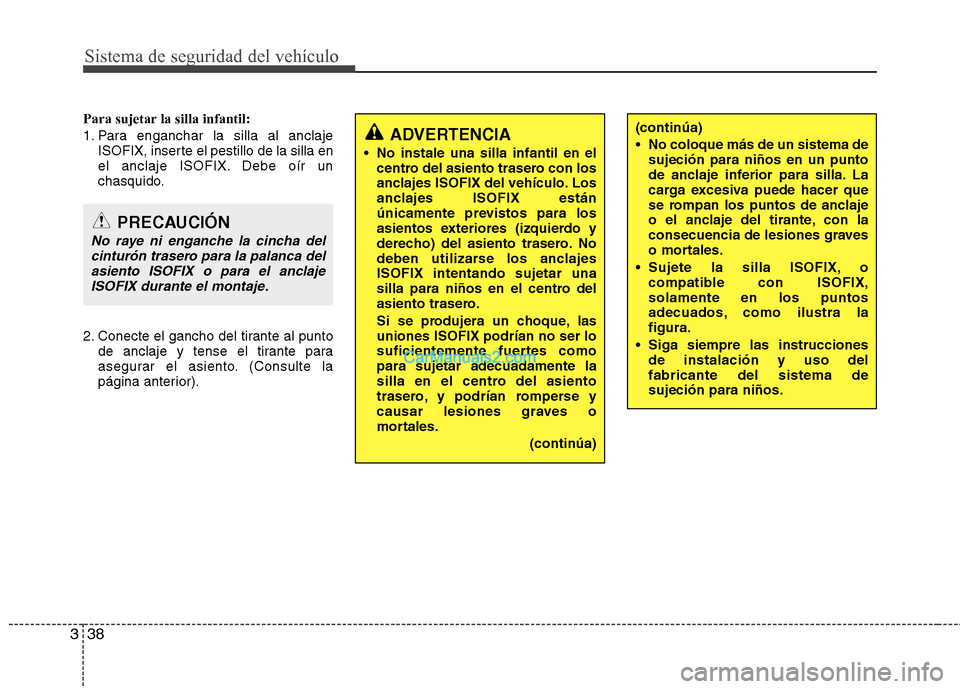

Para sujetar la silla infantil:
1. Para enganchar la silla al anclaje
ISOFIX, inserte el pestillo de la silla en
el anclaje ISOFIX. Debe oír un
chasquido.
2. Conecte el gancho del tirante al punto
de anclaje y tense el tirante para
asegurar el asiento. (Consulte la
página anterior).
ADVERTENCIA
No instale una silla infantil en el
centro del asiento trasero con los
anclajes ISOFIX del vehículo. Los
anclajes ISOFIX están
únicamente previstos para los
asientos exteriores (izquierdo y
derecho) del asiento trasero. No
deben utilizarse los anclajes
ISOFIX intentando sujetar una
silla para niños en el centro del
asiento trasero.
Si se produjera un choque, las
uniones ISOFIX podrían no ser lo
suficientemente fuertes como
para sujetar adecuadamente la
silla en el centro del asiento
trasero, y podrían romperse y
causar lesiones graves o
mortales.
(continúa)
(continúa)
No coloque más de un sistema de
sujeción para niños en un punto
de anclaje inferior para silla. La
carga excesiva puede hacer que
se rompan los puntos de anclaje
o el anclaje del tirante, con la
consecuencia de lesiones graves
o mortales.
Sujete la silla ISOFIX, o
compatible con ISOFIX,
solamente en los puntos
adecuados, como ilustra la
figura.
Siga siempre las instrucciones
de instalación y uso del
fabricante del sistema de
sujeción para niños.
PRECAUCIÓN
No raye ni enganche la cincha del
cinturón trasero para la palanca del
asiento ISOFIX o para el anclaje
ISOFIX durante el montaje.

339

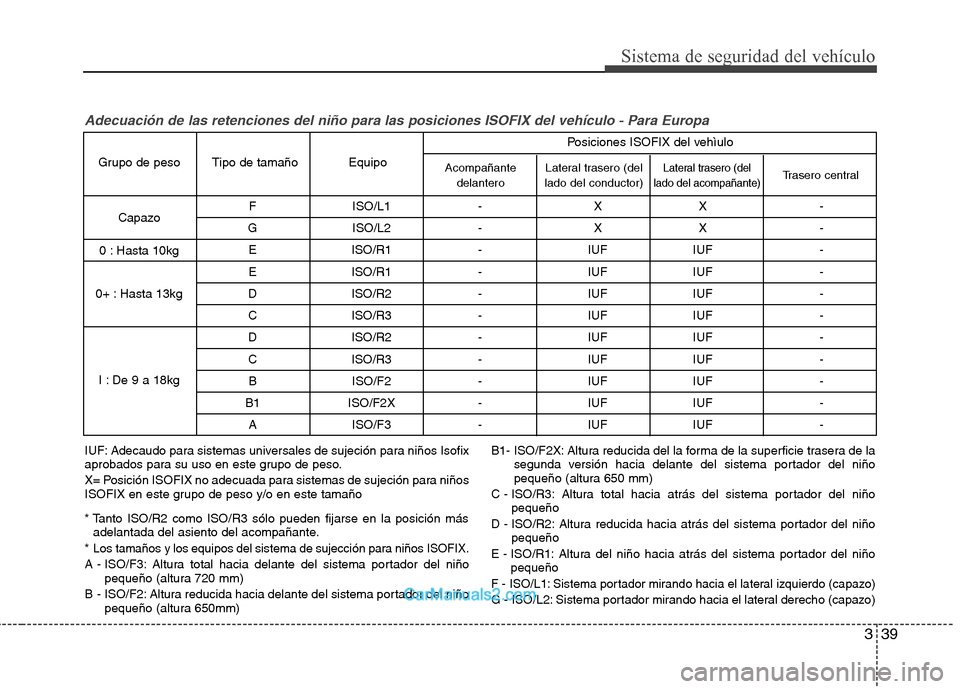

Sistema de seguridad del vehículo
F ISO/L1 - X X -
G ISO/L2 - X X -
E ISO/R1 - IUF IUF -
E ISO/R1 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF -
B ISO/F2 - IUF IUF -
B1 ISO/F2X - IUF IUF -
A ISO/F3 - IUF IUF -
Lateral trasero (del
lado del acompañante)Lateral trasero (del
lado del conductor) Acompañante
delanteroEquipo Tipo de tamaño Grupo de peso
Capazo
0 : Hasta 10kg
0+ : Hasta 13kg
I : De 9 a 18kgTrasero central
Posiciones ISOFIX del vehìulo
IUF: Adecaudo para sistemas universales de sujeción para niños Isofix
aprobados para su uso en este grupo de peso.
X= Posición ISOFIX no adecuada para sistemas de sujeción para niños
ISOFIX en este grupo de peso y/o en este tamaño
* Tanto ISO/R2 como ISO/R3 sólo pueden fijarse en la posición más
adelantada del asiento del acompañante.
*
Los tamaños y los equipos del sistema de sujección para niños ISOFIX.
A - ISO/F3: Altura total hacia delante del sistema portador del niño
pequeño (altura 720 mm)
B - ISO/F2: Altura reducida hacia delante del sistema portador del niño
pequeño (altura 650mm)B1- ISO/F2X: Altura reducida del la forma de la superficie trasera de la
segunda versión hacia delante del sistema portador del niño
pequeño (altura 650 mm)
C - ISO/R3: Altura total hacia atrás del sistema portador del niño
pequeño
D - ISO/R2: Altura reducida hacia atrás del sistema portador del niño
pequeño
E - ISO/R1: Altura del niño hacia atrás del sistema portador del niño
pequeño
F - ISO/L1: Sistema portador mirando hacia el lateral izquierdo (capazo)
G - ISO/L2: Sistema portador mirando hacia el lateral derecho (capazo)
Adecuación de las retenciones del niño para las posiciones ISOFIX del vehículo - Para Europa

Sistema de seguridad del vehículo
40 3

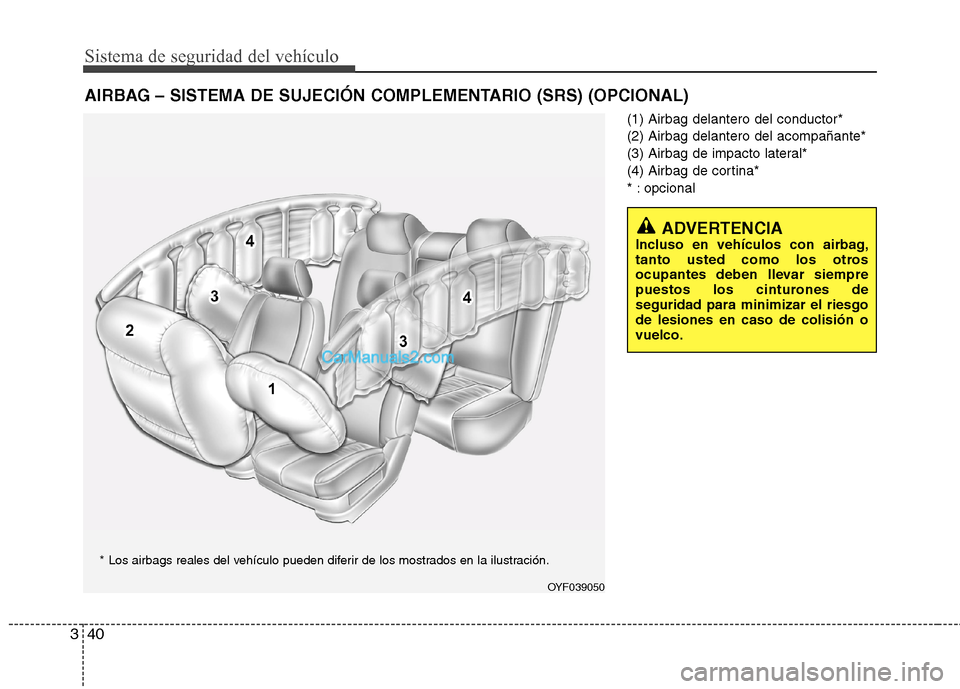

(1) Airbag delantero del conductor*
(2) Airbag delantero del acompañante*
(3) Airbag de impacto lateral*
(4) Airbag de cortina*
* : opcional
AIRBAG – SISTEMA DE SUJECIÓN COMPLEMENTARIO (SRS) (OPCIONAL)
ADVERTENCIAIncluso en vehículos con airbag,
tanto usted como los otros
ocupantes deben llevar siempre
puestos los cinturones de
seguridad para minimizar el riesgo
de lesiones en caso de colisión o
vuelco.
OYF039050OYF039050
* Los airbags reales del vehículo pueden diferir de los mostrados en la ilustración.
