2014 Hyundai Sonata Manual del propietario (in Spanish)

Mantenimiento
58 7

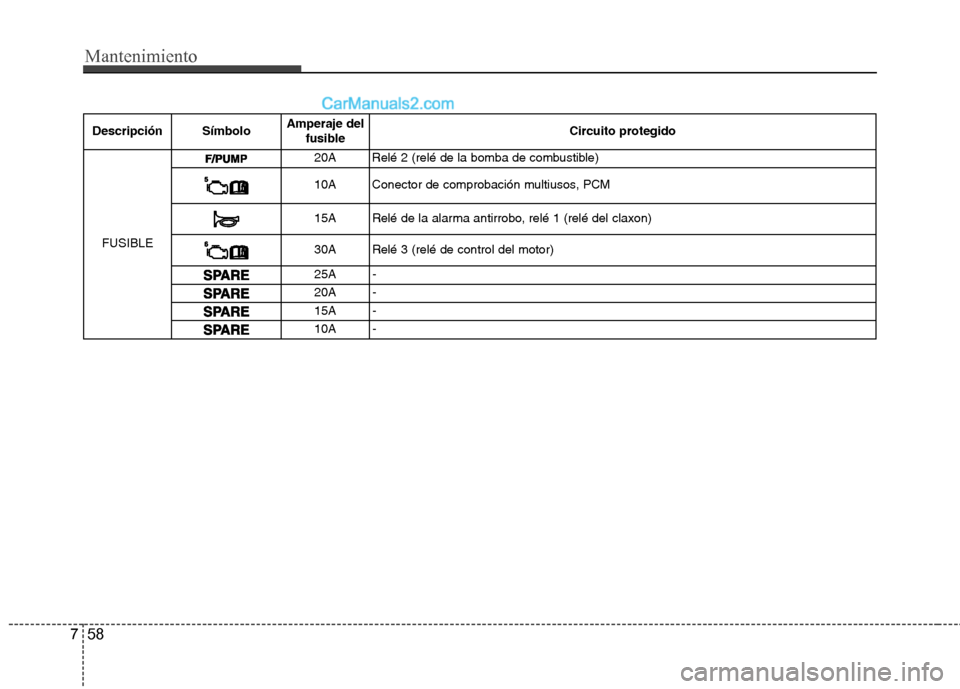

Descripción SímboloAmperaje del
fusibleCircuito protegido
FUSIBLE
20ARelé 2 (relé de la bomba de combustible)
10AConector de comprobación multiusos, PCM
15A Relé de la alarma antirrobo, relé 1 (relé del claxon)
30A Relé 3 (relé de control del motor)
25A -
20A -
15A -
10A -

759
Mantenimiento

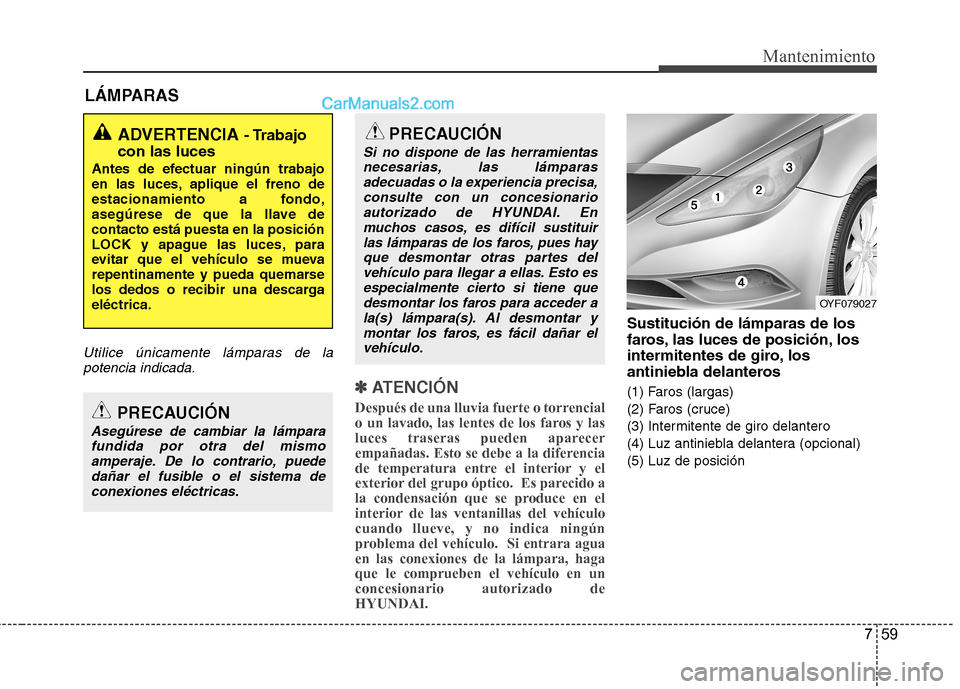

LÁMPARAS
Utilice únicamente lámparas de la
potencia indicada.
✽ ✽

ATENCIÓN
Después de una lluvia fuerte o torrencial
o un lavado, las lentes de los faros y las
luces traseras pueden aparecer
empañadas. Esto se debe a la diferencia
de temperatura entre el interior y el
exterior del grupo óptico. Es parecido a
la condensación que se produce en el
interior de las ventanillas del vehículo
cuando llueve, y no indica ningún
problema del vehículo. Si entrara agua
en las conexiones de la lámpara, haga
que le comprueben el vehículo en un
concesionario autorizado de
HYUNDAI.
Sustitución de lámparas de los
faros, las luces de posición, los
intermitentes de giro, los
antiniebla delanteros
(1) Faros (largas)
(2) Faros (cruce)
(3) Intermitente de giro delantero
(4) Luz antiniebla delantera (opcional)
(5) Luz de posición
ADVERTENCIA - Trabajo
con las luces
Antes de efectuar ningún trabajo
en las luces, aplique el freno de
estacionamiento a fondo,
asegúrese de que la llave de
contacto está puesta en la posición
LOCK y apague las luces, para
evitar que el vehículo se mueva
repentinamente y pueda quemarse
los dedos o recibir una descarga
eléctrica.
PRECAUCIÓN
Asegúrese de cambiar la lámpara
fundida por otra del mismo
amperaje. De lo contrario, puede
dañar el fusible o el sistema de
conexiones eléctricas.
PRECAUCIÓN
Si no dispone de las herramientas
necesarias, las lámparas
adecuadas o la experiencia precisa,
consulte con un concesionario
autorizado de HYUNDAI. En
muchos casos, es difícil sustituir
las lámparas de los faros, pues hay
que desmontar otras partes del
vehículo para llegar a ellas. Esto es
especialmente cierto si tiene que
desmontar los faros para acceder a
la(s) lámpara(s). Al desmontar y
montar los faros, es fácil dañar el
vehículo.
OYF079027

Mantenimiento
60 7

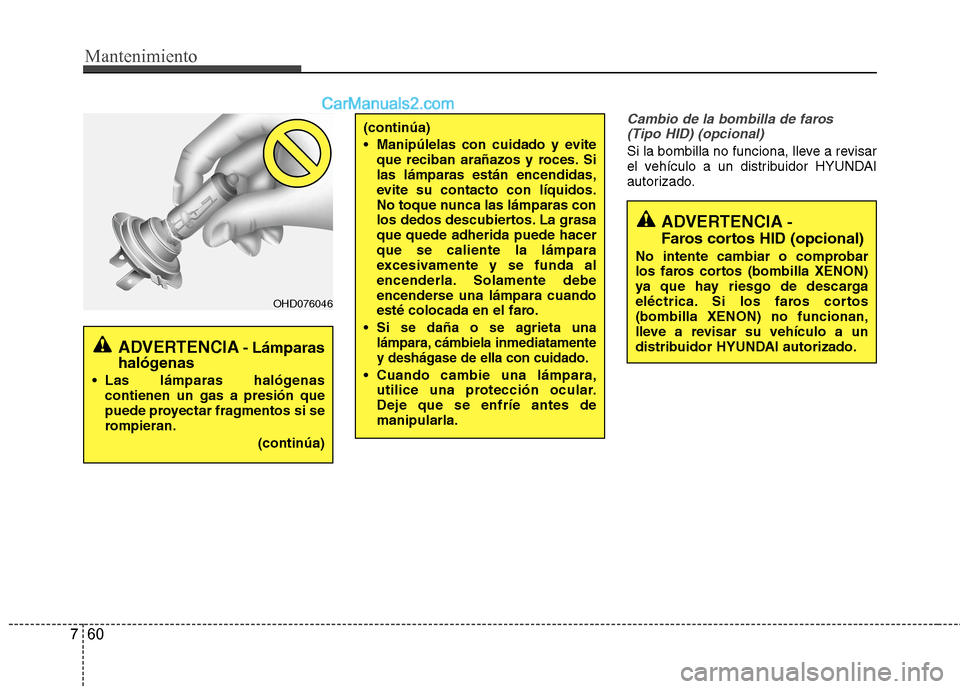

Cambio de la bombilla de faros
(Tipo HID) (opcional)
Si la bombilla no funciona, lleve a revisar
el vehículo a un distribuidor HYUNDAI
autorizado.
(continúa)
Manipúlelas con cuidado y evite
que reciban arañazos y roces. Si
las lámparas están encendidas,
evite su contacto con líquidos.
No toque nunca las lámparas con
los dedos descubiertos. La grasa
que quede adherida puede hacer
que se caliente la lámpara
excesivamente y se funda al
encenderla. Solamente debe
encenderse una lámpara cuando
esté colocada en el faro.

Si se daña o se agrieta una
lámpara, cámbiela inmediatamente
y deshágase de ella con cuidado.
Cuando cambie una lámpara,
utilice una protección ocular.
Deje que se enfríe antes de
manipularla.
ADVERTENCIA- Lámparas
halógenas
Las lámparas halógenas
contienen un gas a presión que
puede proyectar fragmentos si se
rompieran.
(continúa)
OHD076046
ADVERTENCIA-
Faros cortos HID (opcional)
No intente cambiar o comprobar
los faros cortos (bombilla XENON)
ya que hay riesgo de descarga
eléctrica. Si los faros cortos
(bombilla XENON) no funcionan,
lleve a revisar su vehículo a un
distribuidor HYUNDAI autorizado.

761
Mantenimiento
✽ ✽

ATENCIÓN
Las luces HID (descarga de alta
intensidad) tienen un rendimiento
superior al de las bombillas halógenas.
Los fabricantes de luces HID calculan
que duran el doble o más que las
bombillas halógenas, según la
frecuencia de uso. Es probable que
deban cambiarse en algún momento de
la vida útil del vehículo. Ciclos más
frecuentes de encendido y apagado de
los faros de lo que es habitual acortan la
vida útil de las luces HID. Las luces HID
no fallan del mismo modo que las luces
incadescentes halógenas. Si un faro se
apaga después de haber estado
iluminado durante cierto periodo pero
de enciende de nuevo inmediatamente
accionando el interruptor, es posible que
la luz HID deba cambiarse. Los
componentes de la luz HID son más
complejos que los de las bombillas
halógenas convencionales, por lo que los
costes de cambio son también mayores.
Lámpara del faro
1. Abra el capó.
2. Retire la tapa de la lámpara del faro,
girándola en sentido contrario a las
agujas del reloj.
3. Desconecte el enchufe del casquillo
de la lámpara.
4. Desprenda el alambre de retención de
la lámpara apretando en su extremo y
empujando hacia arriba.
5. Retire la lámpara del conjunto del faro.
6. Instale una lámpara nueva y encaje en
su sitio el alambre de retención de la
lámpara alineándolo con la muesca de
la lámpara.7. Enchufe el enchufe-casquillo de la
lámpara.
8. Instale la tapa de la lámpara del faro,
girándola en el sentido de las agujas
del reloj.
✽ ✽

ATENCIÓN
Si es necesario el ajuste correcto del faro
después de reinstalar el conjunto del
faro, consulte con un distribuidor
HYUNDAI autorizado.
Cambio de la bombilla de faros (HID,
opcional), posición, intermitente,
antiniebla
Si la lámpara no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI.
OYF079045

Mantenimiento
62 7

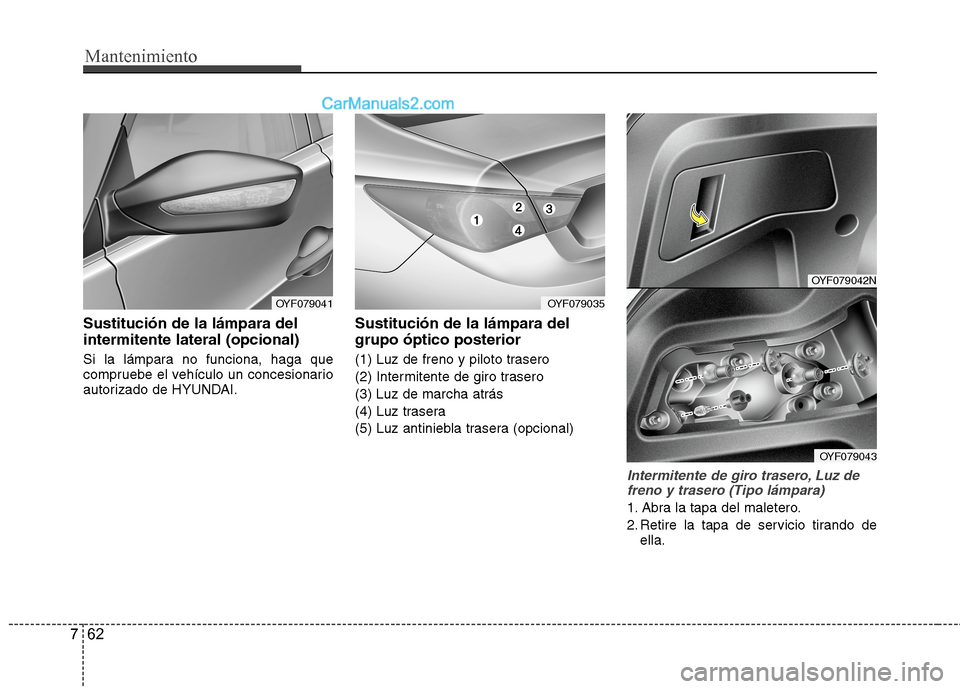

Sustitución de la lámpara del
intermitente lateral (opcional)
Si la lámpara no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI.
Sustitución de la lámpara del
grupo óptico posterior
(1) Luz de freno y piloto trasero
(2) Intermitente de giro trasero
(3) Luz de marcha atrás
(4) Luz trasera
(5) Luz antiniebla trasera (opcional)
Intermitente de giro trasero, Luz de
freno y trasero (Tipo lámpara)
1. Abra la tapa del maletero.
2. Retire la tapa de servicio tirando de
ella.
OYF079041
OYF079042N
OYF079043
OYF079035

763
Mantenimiento

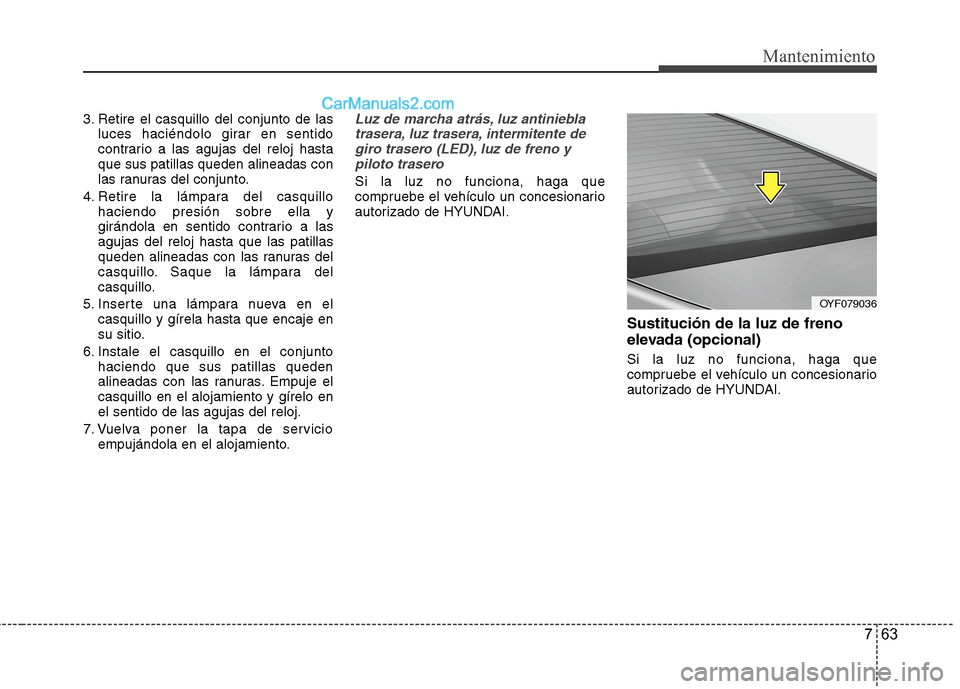

3. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hasta
que sus patillas queden alineadas con
las ranuras del conjunto.
4. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a las
agujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
5. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.
6. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras. Empuje el
casquillo en el alojamiento y gírelo en
el sentido de las agujas del reloj.
7. Vuelva poner la tapa de servicio
empujándola en el alojamiento.Luz de marcha atrás, luz antiniebla
trasera, luz trasera, intermitente de
giro trasero (LED), luz de freno y
piloto trasero
Si la luz no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI.
Sustitución de la luz de freno
elevada (opcional)
Si la luz no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI.
OYF079036

Mantenimiento
64 7

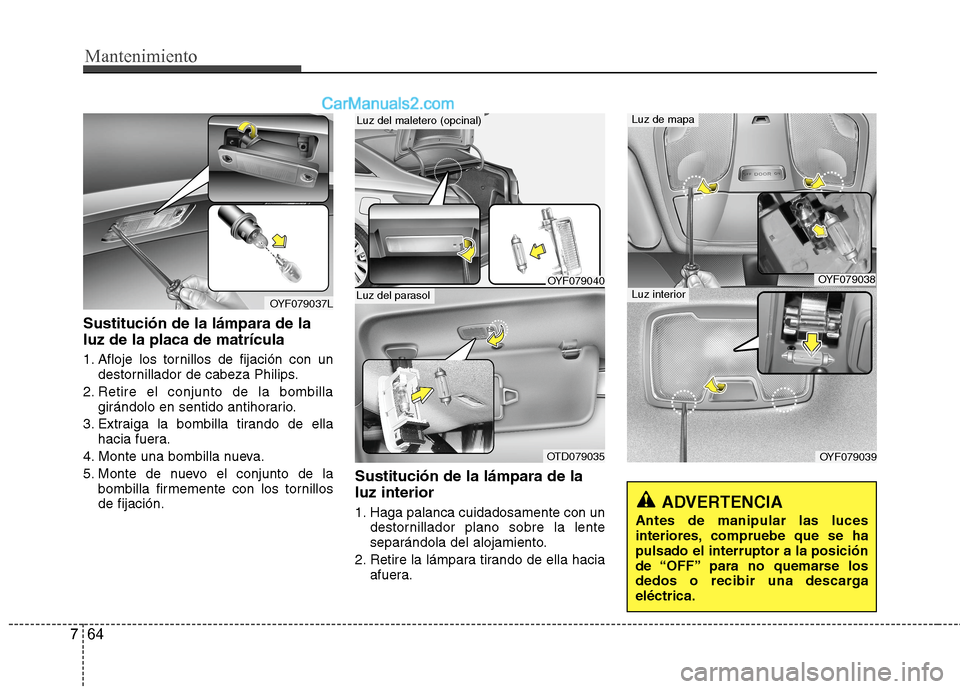

Sustitución de la lámpara de la
luz de la placa de matrícula
1. Afloje los tornillos de fijación con un
destornillador de cabeza Philips.
2. Retire el conjunto de la bombilla
girándolo en sentido antihorario.
3. Extraiga la bombilla tirando de ella
hacia fuera.
4. Monte una bombilla nueva.
5. Monte de nuevo el conjunto de la
bombilla firmemente con los tornillos
de fijación.
Sustitución de la lámpara de la
luz interior
1. Haga palanca cuidadosamente con un
destornillador plano sobre la lente
separándola del alojamiento.
2. Retire la lámpara tirando de ella hacia
afuera.
OYF079040
Luz del maletero (opcinal)
OTD079035
Luz del parasol
Luz de mapa
OYF079038Luz interior
OYF079039
ADVERTENCIA
Antes de manipular las luces
interiores, compruebe que se ha
pulsado el interruptor a la posición
de “OFF” para no quemarse los
dedos o recibir una descarga
eléctrica.
OYF079037L

765
Mantenimiento

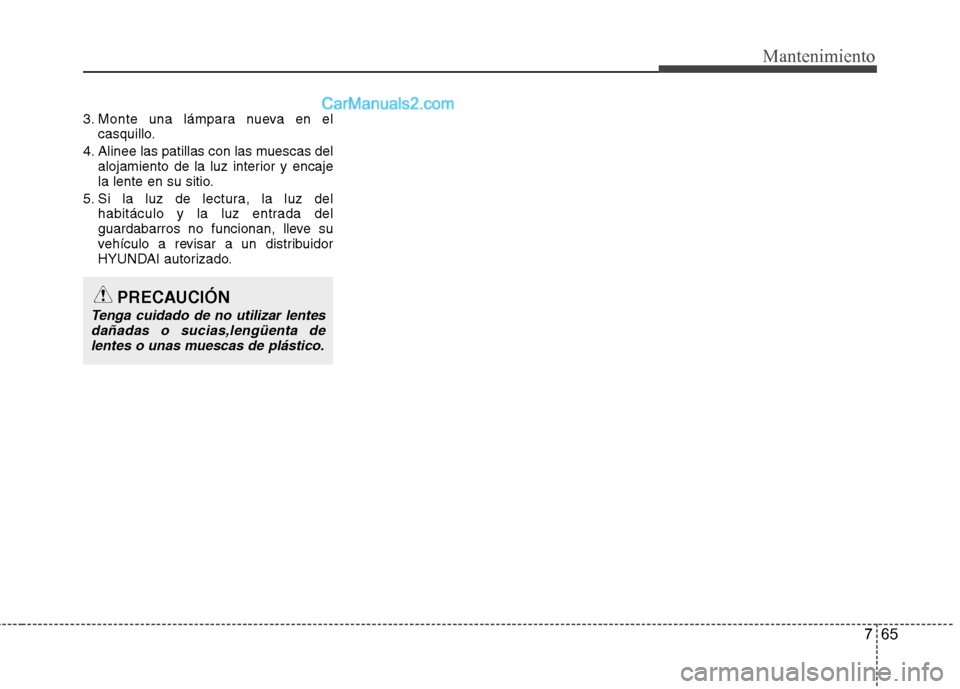

3. Monte una lámpara nueva en el
casquillo.
4. Alinee las patillas con las muescas del
alojamiento de la luz interior y encaje
la lente en su sitio.
5. Si la luz de lectura, la luz del
habitáculo y la luz entrada del
guardabarros no funcionan, lleve su
vehículo a revisar a un distribuidor
HYUNDAI autorizado.
PRECAUCIÓN
Tenga cuidado de no utilizar lentes
dañadas o sucias,lengüenta de
lentes o unas muescas de plástico.
