2014 Hyundai Sonata Manual del propietario (in Spanish)

Mantenimiento
74 7

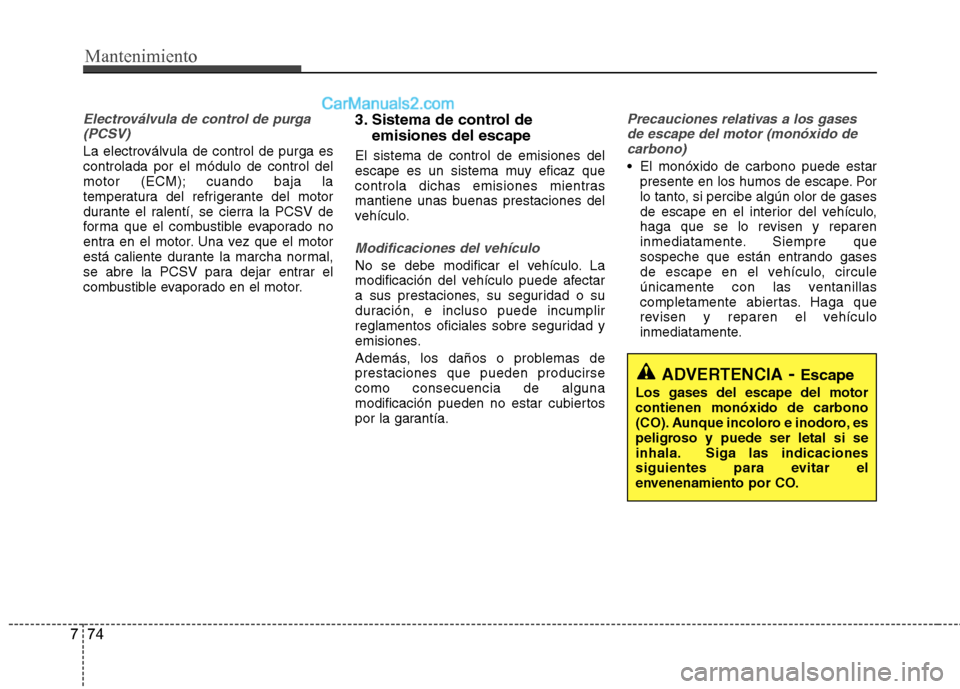

Electroválvula de control de purga
(PCSV)
La electroválvula de control de purga es
controlada por el módulo de control del
motor (ECM); cuando baja la
temperatura del refrigerante del motor
durante el ralentí, se cierra la PCSV de
forma que el combustible evaporado no
entra en el motor. Una vez que el motor
está caliente durante la marcha normal,
se abre la PCSV para dejar entrar el
combustible evaporado en el motor.
3. Sistema de control de
emisiones del escape
El sistema de control de emisiones del
escape es un sistema muy eficaz que
controla dichas emisiones mientras
mantiene unas buenas prestaciones del
vehículo.
Modificaciones del vehículo
No se debe modificar el vehículo. La
modificación del vehículo puede afectar
a sus prestaciones, su seguridad o su
duración, e incluso puede incumplir
reglamentos oficiales sobre seguridad y
emisiones.
Además, los daños o problemas de
prestaciones que pueden producirse
como consecuencia de alguna
modificación pueden no estar cubiertos
por la garantía.
Precauciones relativas a los gases
de escape del motor (monóxido de
carbono)
El monóxido de carbono puede estar
presente en los humos de escape. Por
lo tanto, si percibe algún olor de gases
de escape en el interior del vehículo,
haga que se lo revisen y reparen
inmediatamente. Siempre que
sospeche que están entrando gases
de escape en el vehículo, circule
únicamente con las ventanillas
completamente abiertas. Haga que
revisen y reparen el vehículo
inmediatamente.
ADVERTENCIA- Escape
Los gases del escape del motor
contienen monóxido de carbono
(CO). Aunque incoloro e inodoro, es
peligroso y puede ser letal si se
inhala. Siga las indicaciones
siguientes para evitar el
envenenamiento por CO.

775
Mantenimiento
No haga funcionar el motor en zonas
cerradas (como garajes) más que lo
estrictamente necesario para salir o
entrar.
Cuando se para el vehículo en una
zona abierta durante más tiempo que
el de una pequeña parada, ajuste el
sistema de ventilación para que entre
en el vehículo aire exterior.
No permanezca durante largo tiempo
en un vehículo estacionado o parado
con el motor en marcha.
Cuando el motor se cala o no consigue
arrancar, la repetición de intentos para
volver a arrancar puede dañar el
sistema de control de emisiones.Precauciones para los
convertidores catalíticos durante
el funcionamiento (opcional)
El vehículo está equipado con un
dispositivo de control de emisiones
provisto de un convertidor catalítico.
Por lo tanto, deben adoptarse las
precauciones siguientes:
Asegúrese de repostar su vehículo de
acuerdo con el "Combustible correcto"
que se sugiere en la sección 1.
No circule con el vehículo si hay
indicios de mal funcionamiento del
motor, como fallos de encendido o
pérdida de potencia manifiesta. No utilice el motor de forma incorrecta
o sobrepasando sus posibilidades.
Son ejemplos de uso incorrecto
dejarse llevar por el impulso con el
motor apagado o bajar pendientes
acusadas con una marcha metida y el
motor apagado.
No haga funcionar el motor con un
régimen alto de ralentí durante
periodos prolongados (5 minutos o
más).
No modifique ni manipule ningún
componente del motor o del sistema
de control de emisiones. Todas las
inspecciones y ajustes debe
realizarlos un concesionario
autorizado de HYUNDAI.
Evite conducir con un nivel de
combustible excesivamente bajo. La
falta de combustible podría hacer que
el motor fallase, dañando el
convertidor catalítico.
La inobservancia de estas precauciones
puede traducirse en daños en el
convertidor catalítico y en el vehículo.
Además, dichas acciones pueden
invalidar la garantía.
ADVERTENCIA- Incendio
Un sistema de escape caliente
puede prender fuego en objetos
inflamables que se encuentren bajo
el vehículo. No estacione el
vehículo , utilice el ralentí o
conduzca en la cercanía de objetos
inflamables, como hierba,
vegetación, papel, hojas, etc-.

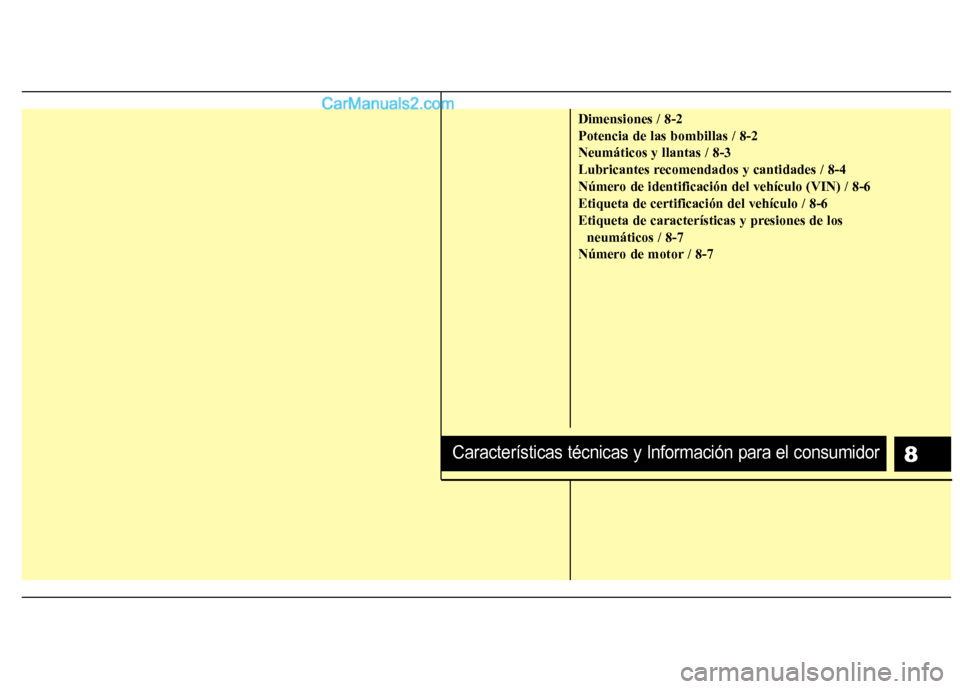

Dimensiones / 8-2
Potencia de las bombillas / 8-2
Neumáticos y llantas / 8-3
Lubricantes recomendados y cantidades / 8-4
Número de identificación del vehículo (VIN) / 8-6
Etiqueta de certificación del vehículo / 8-6
Etiqueta de características y presiones de los
neumáticos / 8-7
Número de motor / 8-7
8Características técnicas y Información para el consumidor

2 8
Características técnicas y Información para el consumidor

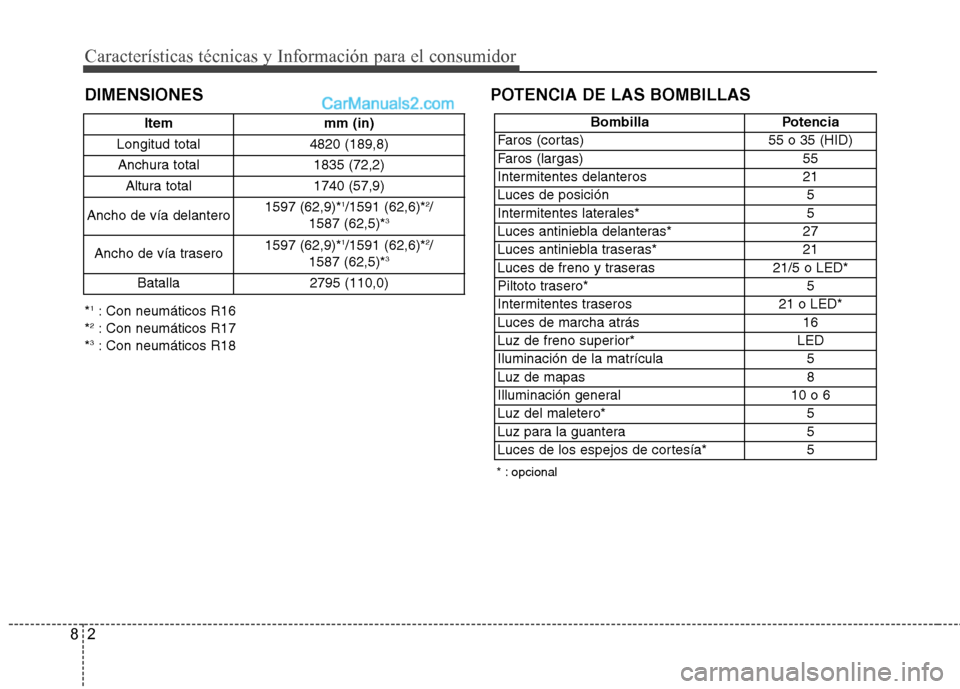

DIMENSIONESPOTENCIA DE LAS BOMBILLAS
* : opcional
Item mm (in)
Longitud total 4820 (189,8)
Anchura total 1835 (72,2)
Altura total 1740 (57,9)
Ancho de vía delantero1597 (62,9)*
1/1591 (62,6)*2/
1587 (62,5)*3
Ancho de vía trasero1597 (62,9)*1/1591 (62,6)*2/
1587 (62,5)*3
Batalla 2795 (110,0)
*1: Con neumáticos R16
*2: Con neumáticos R17
*3: Con neumáticos R18Bombilla Potencia
Faros (cortas) 55 o 35 (HID)
Faros (largas) 55
Intermitentes delanteros 21
Luces de posición 5
Intermitentes laterales* 5
Luces antiniebla delanteras* 27
Luces antiniebla traseras* 21
Luces de freno y traseras 21/5 o LED*
Piltoto trasero* 5
Intermitentes traseros 21 o LED*
Luces de marcha atrás 16
Luz de freno superior* LED
Iluminación de la matrícula 5
Luz de mapas 8
Illuminación general 10 o 6
Luz del maletero* 5
Luz para la guantera 5
Luces de los espejos de cortesía* 5

83

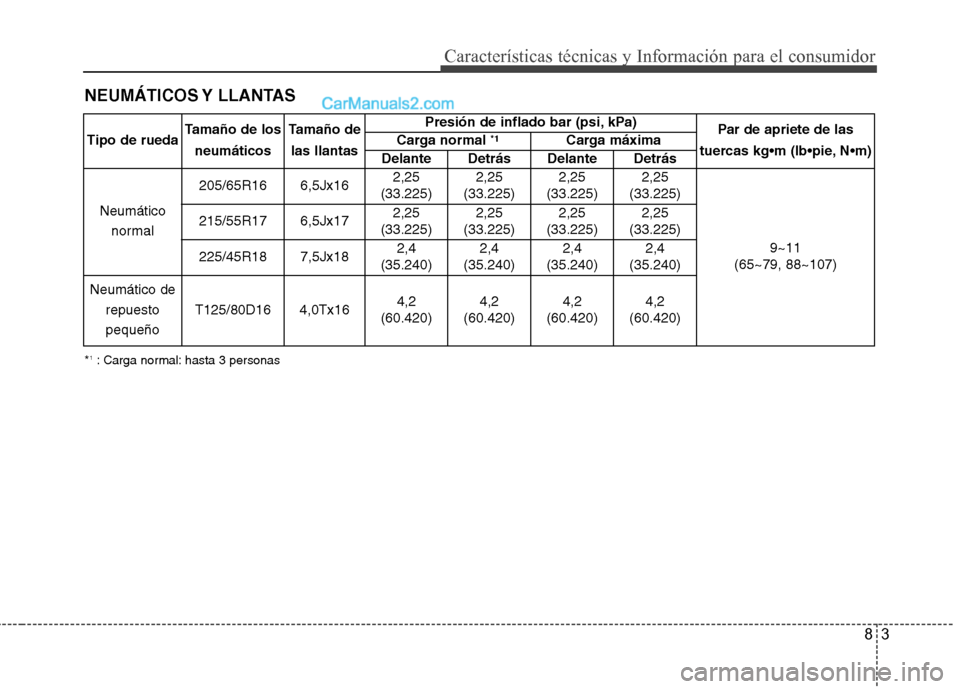

NEUMÁTICOS Y LLANTAS
Características técnicas y Información para el consumidor
*1: Carga normal: hasta 3 personas
Tipo de ruedaTamaño de los
neumáticosTamaño de
las llantasPresión de inflado bar (psi, kPa)
Par de apriete de las
tuercas kg N Carga normal *1Carga máxima
Delante Detrás Delante Detrás
Neumático
normal205/65R16 6,5Jx162,25
(33.225)2,25
(33.225)2,25
(33.225)2,25
(33.225)
9~11
(65~79, 88~107) 215/55R17 6,5Jx172,25
(33.225)2,25
(33.225)2,25
(33.225)2,25
(33.225)
225/45R18 7,5Jx182,4
(35.240)2,4
(35.240)2,4
(35.240)2,4
(35.240)
Neumático de
repuesto
pequeñoT125/80D16 4,0Tx164,2
(60.420)4,2
(60.420)4,2
(60.420)4,2
(60.420)

8
Características técnicas y Información para el consumidor
Para garantizar el correcto funcionamiento y la duración del motor y la transmisión, utilice sólo lubricantes de calidad adecuada.
El uso de los lubricantes adecuados mejora además la eficacia y la economía de combustible.

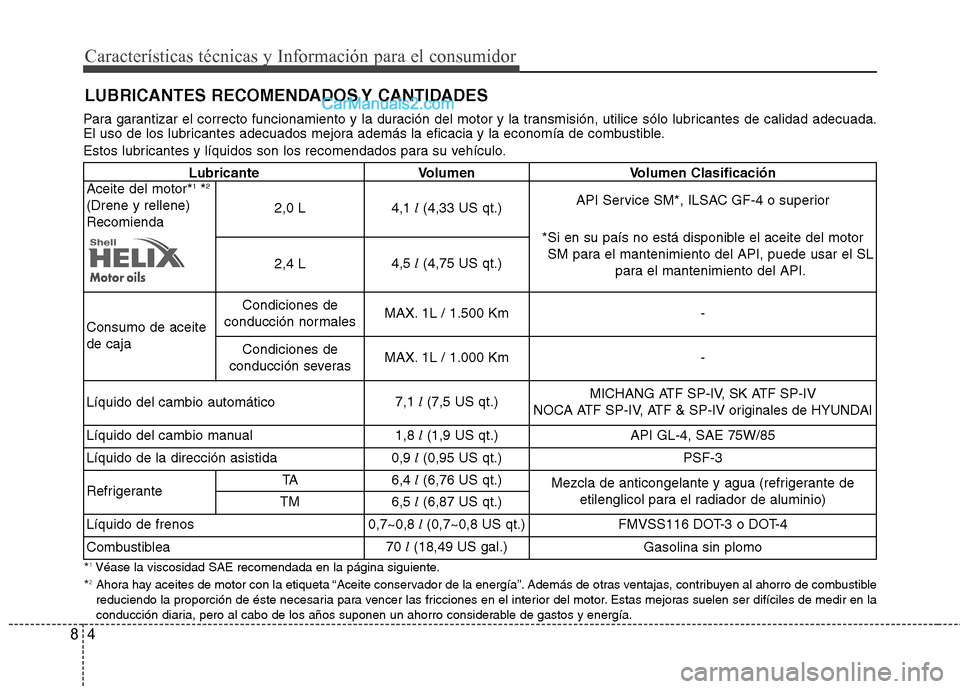

LUBRICANTES RECOMENDADOS Y CANTIDADES
Estos lubricantes y líquidos son los recomendados para su vehículo.
*1Véase la viscosidad SAE recomendada en la página siguiente.
*2Ahora hay aceites de motor con la etiqueta “Aceite conservador de la energía”. Además de otras ventajas, contribuyen al ahorro de combustible
reduciendo la proporción de éste necesaria para vencer las fricciones en el interior del motor. Estas mejoras suelen ser difíciles de medir en la
conducción diaria, pero al cabo de los años suponen un ahorro considerable de gastos y energía.
Lubricante Volumen Volumen Clasificación
Aceite del motor*1*2
(Drene y rellene)
Recomienda2,0 L4,1 l(4,33 US qt.)API Service SM*, ILSAC GF-4 o superior
*Si en su país no está disponible el aceite del motor
SM para el mantenimiento del API, puede usar el SL
para el mantenimiento del API. 2,4 L4,5 l(4,75 US qt.)
Consumo de aceite
de cajaCondiciones de
conducción normalesMAX. 1L / 1.500 Km -
Condiciones de
conducción severasMAX. 1L / 1.000 Km -
Líquido del cambio automático7,1 l(7,5 US qt.)MICHANG ATF SP-IV, SK ATF SP-IV
NOCA ATF SP-IV, ATF & SP-IV originales de HYUNDAI
Líquido del cambio manual1,8 l(1,9 US qt.)
API GL-4, SAE 75W/85
Líquido de la dirección asistida0,9 l(0,95 US qt.)
PSF-3
RefrigeranteTA6,4 l(6,76 US qt.)
Mezcla de anticongelante y agua (refrigerante de
etilenglicol para el radiador de aluminio)
TM6,5 l(6,87 US qt.)
Líquido de frenos0,7~0,8 l (0,7~0,8 US qt.)
FMVSS116 DOT-3 o DOT-4
Combustiblea70 l(18,49 US gal.)
Gasolina sin plomo
4

85
Características técnicas y Información para el consumidor

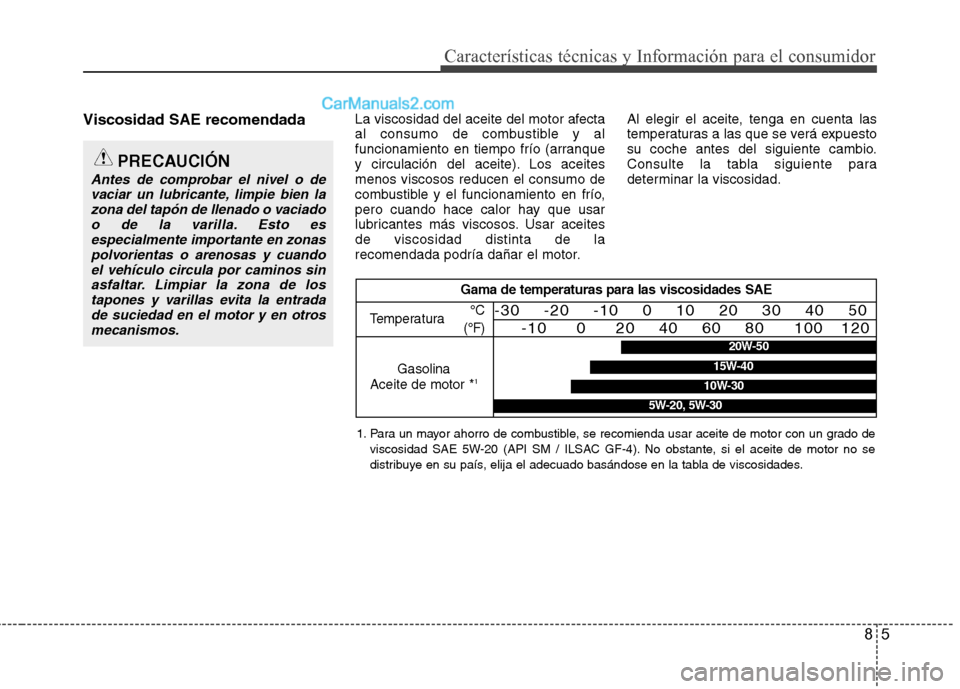

Viscosidad SAE recomendadaLa viscosidad del aceite del motor afecta
al consumo de combustible y al
funcionamiento en tiempo frío (arranque
y circulación del aceite). Los aceites
menos viscosos reducen el consumo de
combustible y el funcionamiento en frío,
pero cuando hace calor hay que usar
lubricantes más viscosos. Usar aceites
de viscosidad distinta de la
recomendada podría dañar el motor.Al elegir el aceite, tenga en cuenta las
temperaturas a las que se verá expuesto
su coche antes del siguiente cambio.
Consulte la tabla siguiente para
determinar la viscosidad.
PRECAUCIÓN
Antes de comprobar el nivel o de
vaciar un lubricante, limpie bien la
zona del tapón de llenado o vaciado
o de la varilla. Esto es
especialmente importante en zonas
polvorientas o arenosas y cuando
el vehículo circula por caminos sin
asfaltar. Limpiar la zona de los
tapones y varillas evita la entrada
de suciedad en el motor y en otros
mecanismos.
Gama de temperaturas para las viscosidades SAE
Temperatura
Gasolina
Aceite de motor *
1
°C
(°F)-30 -20 -10 0 10 20 30 40 50
-10 0 20 40 60 80 100 120
1. Para un mayor ahorro de combustible, se recomienda usar aceite de motor con un grado de
viscosidad SAE 5W-20 (API SM / ILSAC GF-4). No obstante, si el aceite de motor no se
distribuye en su país, elija el adecuado basándose en la tabla de viscosidades.
20W-50
10W-30
15W-40
5W-20, 5W-30

6 8
Características técnicas y Información para el consumidor

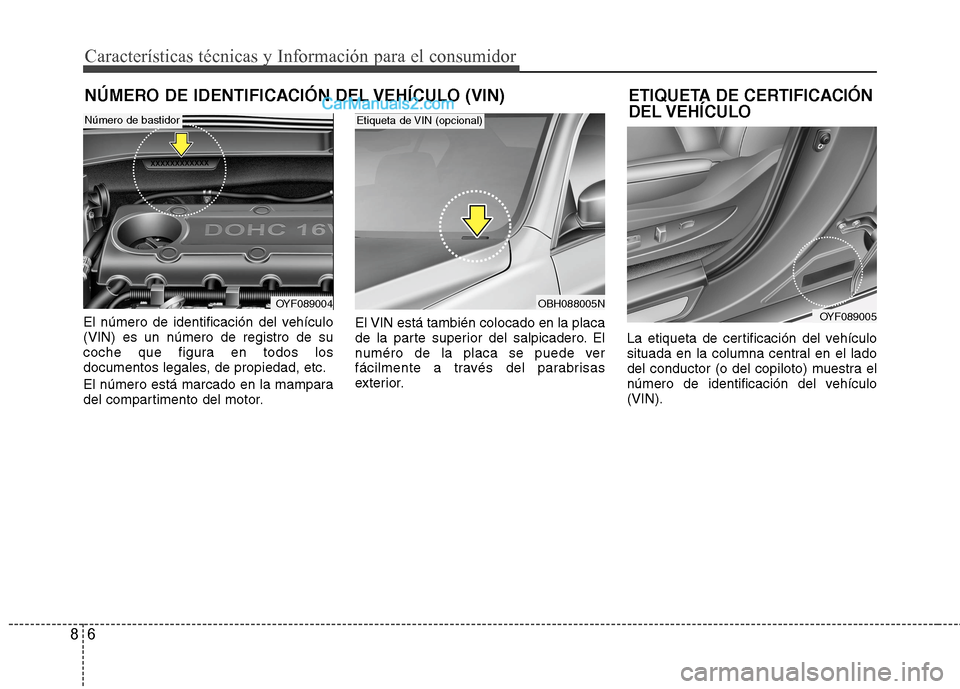

El número de identificación del vehículo
(VIN) es un número de registro de su
coche que figura en todos los
documentos legales, de propiedad, etc.
El número está marcado en la mampara
del compartimento del motor.El VIN está también colocado en la placa
de la parte superior del salpicadero. El
numéro de la placa se puede ver
fácilmente a través del parabrisas
exterior.La etiqueta de certificación del vehículo
situada en la columna central en el lado
del conductor (o del copiloto) muestra el
número de identificación del vehículo
(VIN).
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO (VIN)
OYF089004OBH088005N
Etiqueta de VIN (opcional)Número de bastidor
OYF089005
ETIQUETA DE CERTIFICACIÓN
DEL VEHÍCULO
