2014 FIAT FIORINO Libretto Uso Manutenzione (in Italian)

32
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

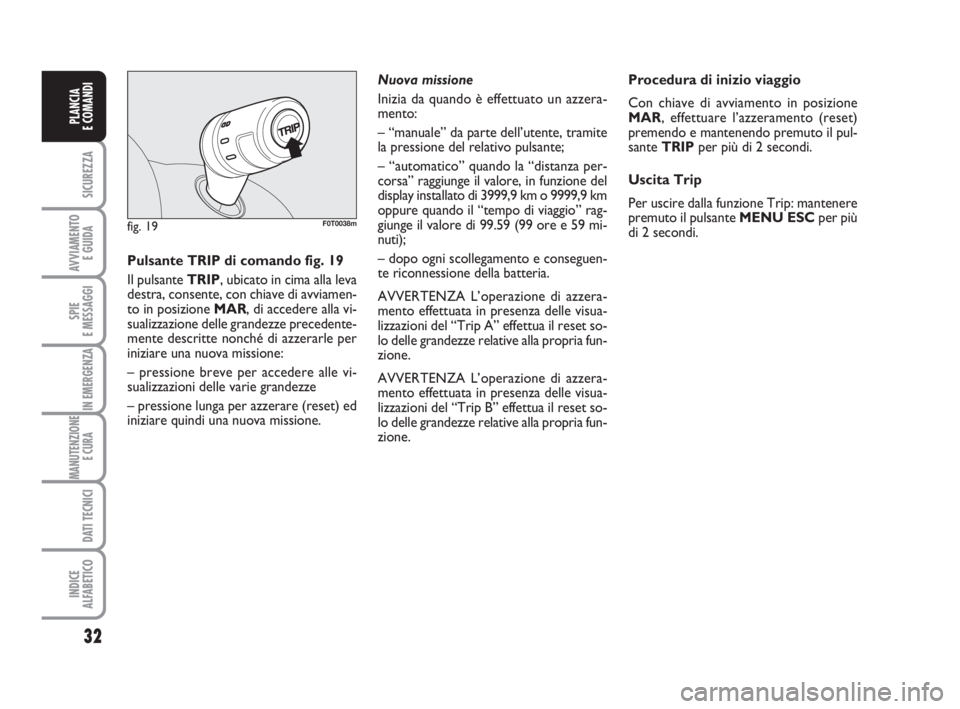

Pulsante TRIP di comando fig. 19
Il pulsante TRIP, ubicato in cima alla leva
destra, consente, con chiave di avviamen-
to in posizione MAR, di accedere alla vi-
sualizzazione delle grandezze precedente-
mente descritte nonché di azzerarle per
iniziare una nuova missione:
– pressione breve per accedere alle vi-
sualizzazioni delle varie grandezze
– pressione lunga per azzerare (reset) ed
iniziare quindi una nuova missione.
fig. 19F0T0038m
Nuova missione
Inizia da quando è effettuato un azzera-
mento:
– “manuale” da parte dell’utente, tramite
la pressione del relativo pulsante;
– “automatico” quando la “distanza per-
corsa” raggiunge il valore, in funzione del
display installato di 3999,9 km o 9999,9 km
oppure quando il “tempo di viaggio” rag-
giunge il valore di 99.59 (99 ore e 59 mi-
nuti);
– dopo ogni scollegamento e conseguen-
te riconnessione della batteria.
AVVERTENZA L’operazione di azzera-
mento effettuata in presenza delle visua-
lizzazioni del “Trip A” effettua il reset so-
lo delle grandezze relative alla propria fun-
zione.
AVVERTENZA L’operazione di azzera-
mento effettuata in presenza delle visua-
lizzazioni del “Trip B” effettua il reset so-
lo delle grandezze relative alla propria fun-
zione.Procedura di inizio viaggio
Con chiave di avviamento in posizione
MAR, effettuare l’azzeramento (reset)
premendo e mantenendo premuto il pul-
sante TRIPper più di 2 secondi.
Uscita Trip
Per uscire dalla funzione Trip: mantenere
premuto il pulsante MENU ESCper più
di 2 secondi.
001-035 Fiorino IT 1ed 2-12-2009 15:28 Pagina 32

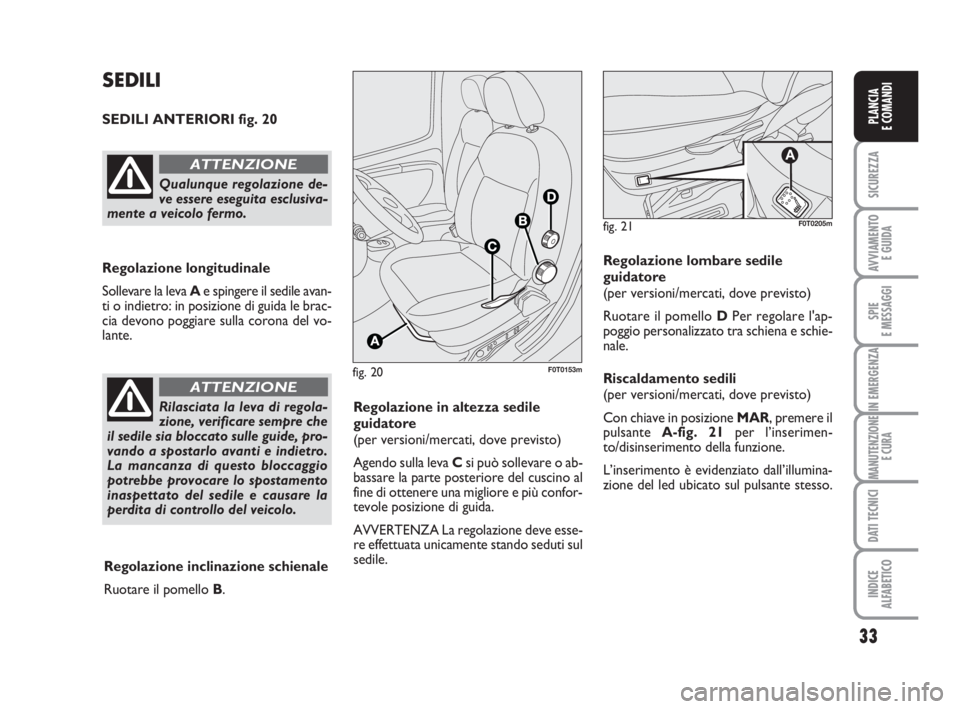

33
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
fig. 20F0T0153m
SEDILI
SEDILI ANTERIORI fig. 20
Regolazione longitudinale
Sollevare la leva Ae spingere il sedile avan-
ti o indietro: in posizione di guida le brac-
cia devono poggiare sulla corona del vo-
lante.
Qualunque regolazione de-
ve essere eseguita esclusiva-
mente a veicolo fermo.
ATTENZIONE
Rilasciata la leva di regola-
zione, verificare sempre che
il sedile sia bloccato sulle guide, pro-
vando a spostarlo avanti e indietro.
La mancanza di questo bloccaggio
potrebbe provocare lo spostamento
inaspettato del sedile e causare la
perdita di controllo del veicolo.
ATTENZIONE
Regolazione in altezza sedile
guidatore
(per versioni/mercati, dove previsto)
Agendo sulla leva Csi può sollevare o ab-
bassare la parte posteriore del cuscino al
fine di ottenere una migliore e più confor-
tevole posizione di guida.
AVVERTENZA La regolazione deve esse-
re effettuata unicamente stando seduti sul
sedile.
Regolazione inclinazione schienale
Ruotare il pomello B.Regolazione lombare sedile
guidatore
(per versioni/mercati, dove previsto)
Ruotare il pomello DPer regolare l'ap-
poggio personalizzato tra schiena e schie-
nale.
Riscaldamento sedili
(per versioni/mercati, dove previsto)
Con chiave in posizione MAR, premere il
pulsante A-fig. 21per l’inserimen-
to/disinserimento della funzione.
L’inserimento è evidenziato dall’illumina-
zione del led ubicato sul pulsante stesso.
fig. 21
A
F0T0205m
001-035 Fiorino IT 1ed 2-12-2009 15:28 Pagina 33

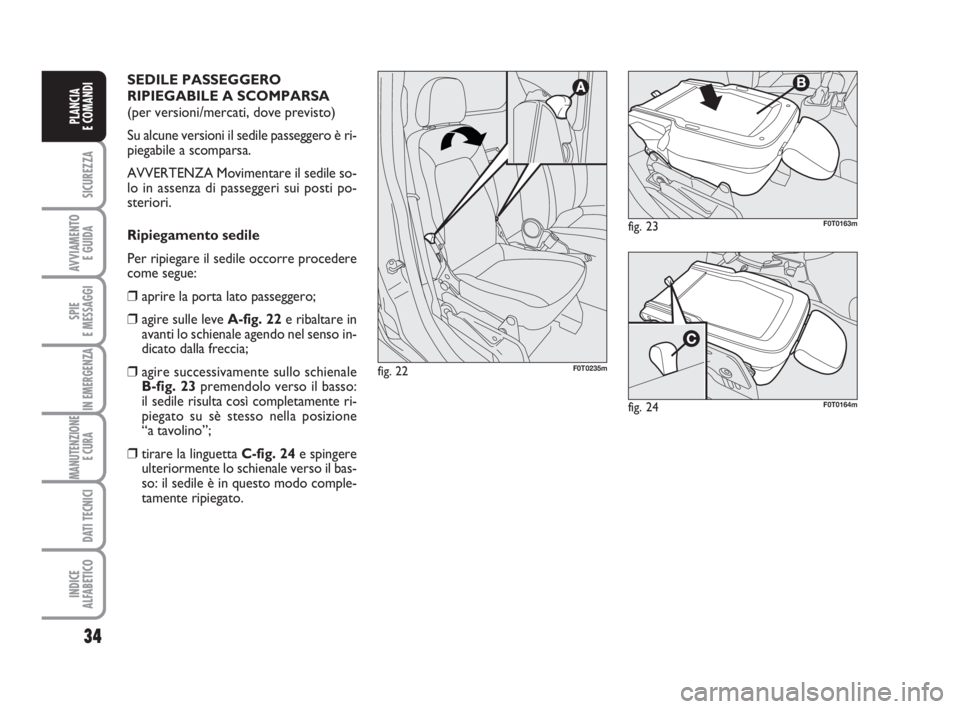

34
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SEDILE PASSEGGERO
RIPIEGABILE A SCOMPARSA
(per versioni/mercati, dove previsto)
Su alcune versioni il sedile passeggero è ri-
piegabile a scomparsa.
AVVERTENZA Movimentare il sedile so-
lo in assenza di passeggeri sui posti po-
steriori.
Ripiegamento sedile
Per ripiegare il sedile occorre procedere
come segue:
❒aprire la porta lato passeggero;
❒agire sulle leve A-fig. 22e ribaltare in
avanti lo schienale agendo nel senso in-
dicato dalla freccia;
❒agire successivamente sullo schienale
B-fig. 23premendolo verso il basso:
il sedile risulta così completamente ri-
piegato su sè stesso nella posizione
“a tavolino”;
❒tirare la linguetta C-fig. 24e spingere
ulteriormente lo schienale verso il bas-
so: il sedile è in questo modo comple-
tamente ripiegato.
fig. 23F0T0163m
fig. 24F0T0164m
fig. 22F0T0235m
001-035 Fiorino IT 1ed 2-12-2009 15:28 Pagina 34

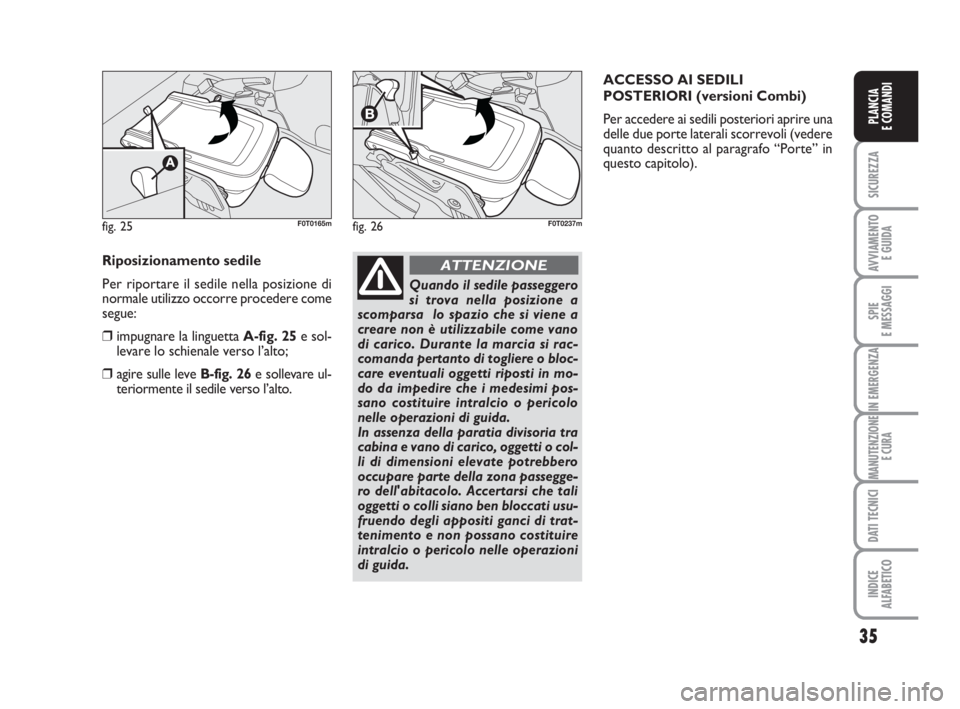

35
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
fig. 25F0T0165m
Riposizionamento sedile
Per riportare il sedile nella posizione di
normale utilizzo occorre procedere come
segue:
❒impugnare la linguetta A-fig. 25e sol-
levare lo schienale verso l’alto;
❒agire sulle leve B-fig. 26e sollevare ul-
teriormente il sedile verso l’alto.
Quando il sedile passeggero
si trova nella posizione a
scomparsa lo spazio che si viene a
creare non è utilizzabile come vano
di carico. Durante la marcia si rac-
comanda pertanto di togliere o bloc-
care eventuali oggetti riposti in mo-
do da impedire che i medesimi pos-
sano costituire intralcio o pericolo
nelle operazioni di guida.
In assenza della paratia divisoria tra
cabina e vano di carico, oggetti o col-
li di dimensioni elevate potrebbero
occupare parte della zona passegge-
ro dell'abitacolo. Accertarsi che tali
oggetti o colli siano ben bloccati usu-
fruendo degli appositi ganci di trat-
tenimento e non possano costituire
intralcio o pericolo nelle operazioni
di guida.
ATTENZIONE
ACCESSO AI SEDILI
POSTERIORI (versioni Combi)
Per accedere ai sedili posteriori aprire una
delle due porte laterali scorrevoli (vedere
quanto descritto al paragrafo “Porte” in
questo capitolo).
fig. 26F0T0237m
001-035 Fiorino IT 1ed 2-12-2009 15:28 Pagina 35

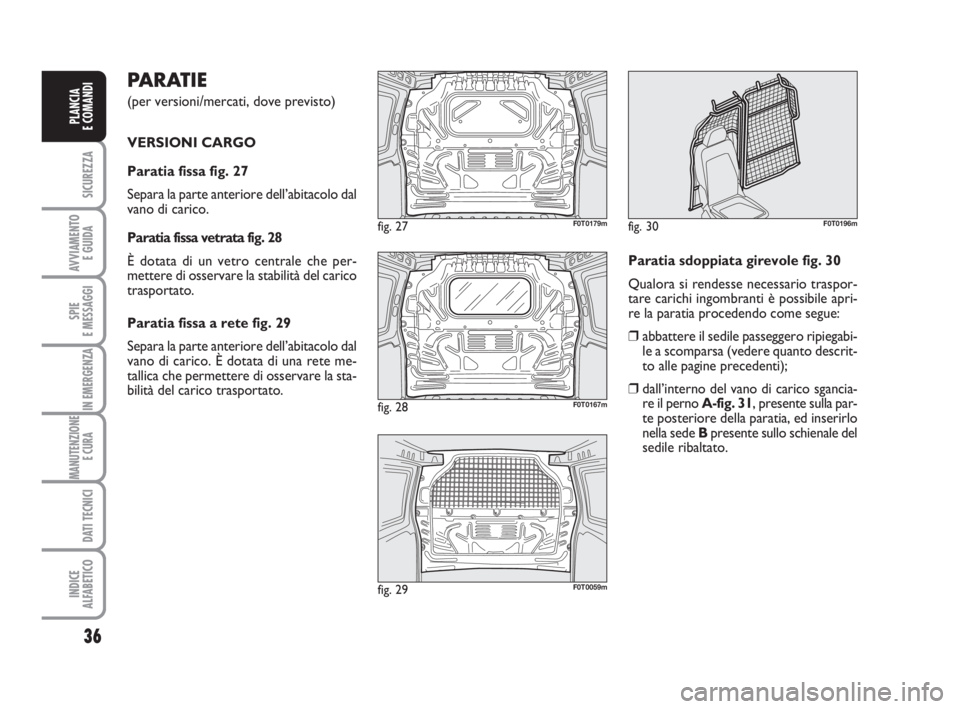

PARATIE
(per versioni/mercati, dove previsto)
VERSIONI CARGO
Paratia fissa fig. 27
Separa la parte anteriore dell’abitacolo dal
vano di carico.
Paratia fissa vetrata fig. 28
È dotata di un vetro centrale che per-
mettere di osservare la stabilità del carico
trasportato.
Paratia fissa a rete fig. 29
Separa la parte anteriore dell’abitacolo dal
vano di carico. È dotata di una rete me-
tallica che permettere di osservare la sta-
bilità del carico trasportato.
fig. 27F0T0179m
Paratia sdoppiata girevole fig. 30
Qualora si rendesse necessario traspor-
tare carichi ingombranti è possibile apri-
re la paratia procedendo come segue:
❒abbattere il sedile passeggero ripiegabi-
le a scomparsa (vedere quanto descrit-
to alle pagine precedenti);
❒dall’interno del vano di carico sgancia-
re il perno A-fig. 31, presente sulla par-
te posteriore della paratia, ed inserirlo
nella sede B presente sullo schienale del
sedile ribaltato.
36
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
fig. 28F0T0167m
fig. 30F0T0196m
fig. 29F0T0059m
036-082 Fiorino IT 1ed 2-12-2009 15:29 Pagina 36

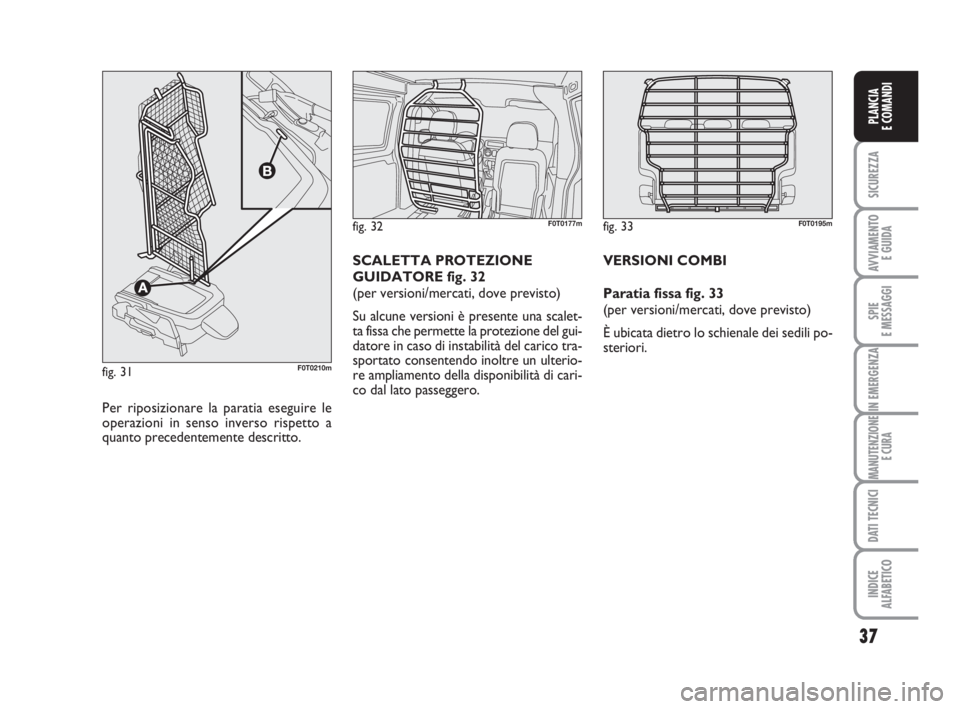

37
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
fig. 32F0T0177m
Per riposizionare la paratia eseguire le
operazioni in senso inverso rispetto a
quanto precedentemente descritto.SCALETTA PROTEZIONE
GUIDATORE fig. 32
(per versioni/mercati, dove previsto)
Su alcune versioni è presente una scalet-
ta fissa che permette la protezione del gui-
datore in caso di instabilità del carico tra-
sportato consentendo inoltre un ulterio-
re ampliamento della disponibilità di cari-
co dal lato passeggero.
fig. 31F0T0210m
fig. 33F0T0195m
VERSIONI COMBI
Paratia fissa fig. 33
(per versioni/mercati, dove previsto)
È ubicata dietro lo schienale dei sedili po-
steriori.
036-082 Fiorino IT 1ed 2-12-2009 15:29 Pagina 37

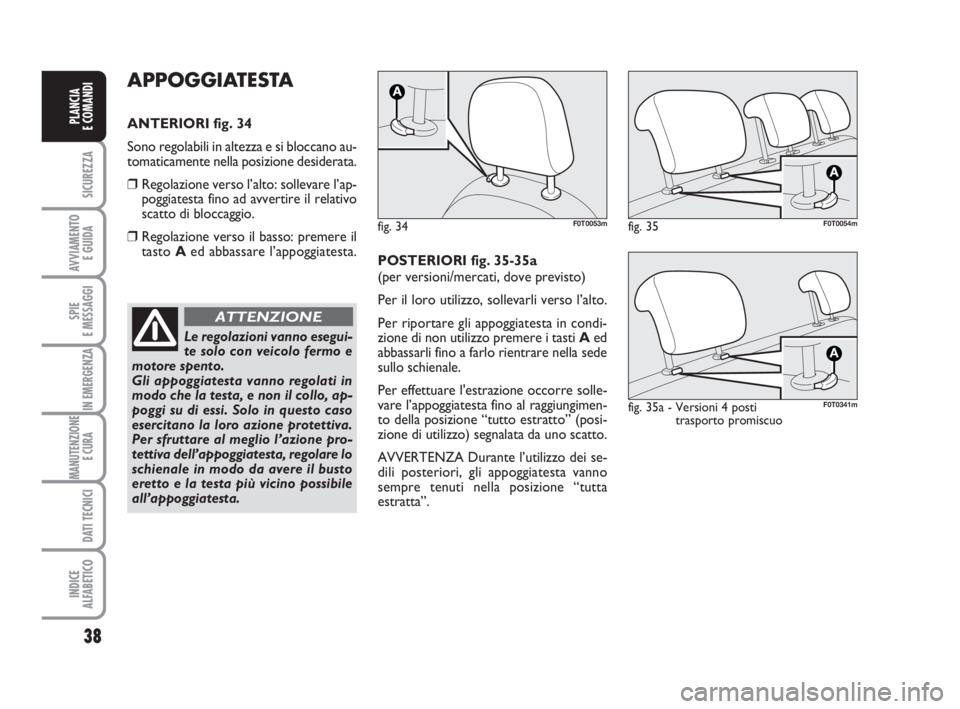

38
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
APPOGGIATESTA
ANTERIORI fig. 34
Sono regolabili in altezza e si bloccano au-
tomaticamente nella posizione desiderata.
❒Regolazione verso l’alto: sollevare l’ap-
poggiatesta fino ad avvertire il relativo
scatto di bloccaggio.
❒Regolazione verso il basso: premere il
tasto Aed abbassare l’appoggiatesta.
fig. 34F0T0053m
Le regolazioni vanno esegui-
te solo con veicolo fermo e
motore spento.
Gli appoggiatesta vanno regolati in
modo che la testa, e non il collo, ap-
poggi su di essi. Solo in questo caso
esercitano la loro azione protettiva.
Per sfruttare al meglio l’azione pro-
tettiva dell’appoggiatesta, regolare lo
schienale in modo da avere il busto
eretto e la testa più vicino possibile
all’appoggiatesta.
ATTENZIONE
POSTERIORI fig. 35-35a
(per versioni/mercati, dove previsto)
Per il loro utilizzo, sollevarli verso l’alto.
Per riportare gli appoggiatesta in condi-
zione di non utilizzo premere i tasti Aed
abbassarli fino a farlo rientrare nella sede
sullo schienale.
Per effettuare l'estrazione occorre solle-
vare l’appoggiatesta fino al raggiungimen-
to della posizione “tutto estratto” (posi-
zione di utilizzo) segnalata da uno scatto.
AVVERTENZA Durante l’utilizzo dei se-
dili posteriori, gli appoggiatesta vanno
sempre tenuti nella posizione “tutta
estratta”.
fig. 35F0T0054m
fig. 35a - Versioni 4 posti
trasporto promiscuo
A
F0T0341m
036-082 Fiorino IT 1ed 2-12-2009 15:29 Pagina 38

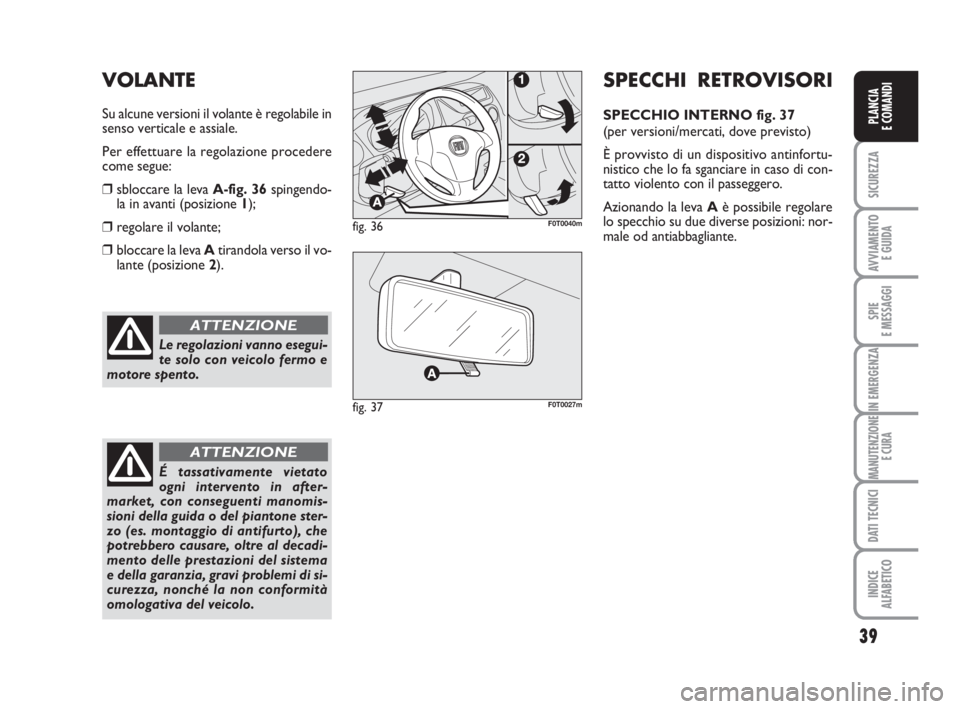

39
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Le regolazioni vanno esegui-
te solo con veicolo fermo e
motore spento.
ATTENZIONE
É tassativamente vietato
ogni intervento in after-
market, con conseguenti manomis-
sioni della guida o del piantone ster-
zo (es. montaggio di antifurto), che
potrebbero causare, oltre al decadi-
mento delle prestazioni del sistema
e della garanzia, gravi problemi di si-
curezza, nonché la non conformità
omologativa del veicolo.
ATTENZIONE
fig. 36F0T0040m
VOLANTE
Su alcune versioni il volante è regolabile in
senso verticale e assiale.
Per effettuare la regolazione procedere
come segue:
❒sbloccare la leva A-fig. 36spingendo-
la in avanti (posizione 1);
❒regolare il volante;
❒bloccare la leva Atirandola verso il vo-
lante (posizione2).
SPECCHI RETROVISORI
SPECCHIO INTERNO fig. 37
(per versioni/mercati, dove previsto)
È provvisto di un dispositivo antinfortu-
nistico che lo fa sganciare in caso di con-
tatto violento con il passeggero.
Azionando la leva Aè possibile regolare
lo specchio su due diverse posizioni: nor-
male od antiabbagliante.
fig. 37F0T0027m
036-082 Fiorino IT 1ed 2-12-2009 15:29 Pagina 39
