2014 FIAT FIORINO Libretto Uso Manutenzione (in Italian)

144
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
Versioni Combi

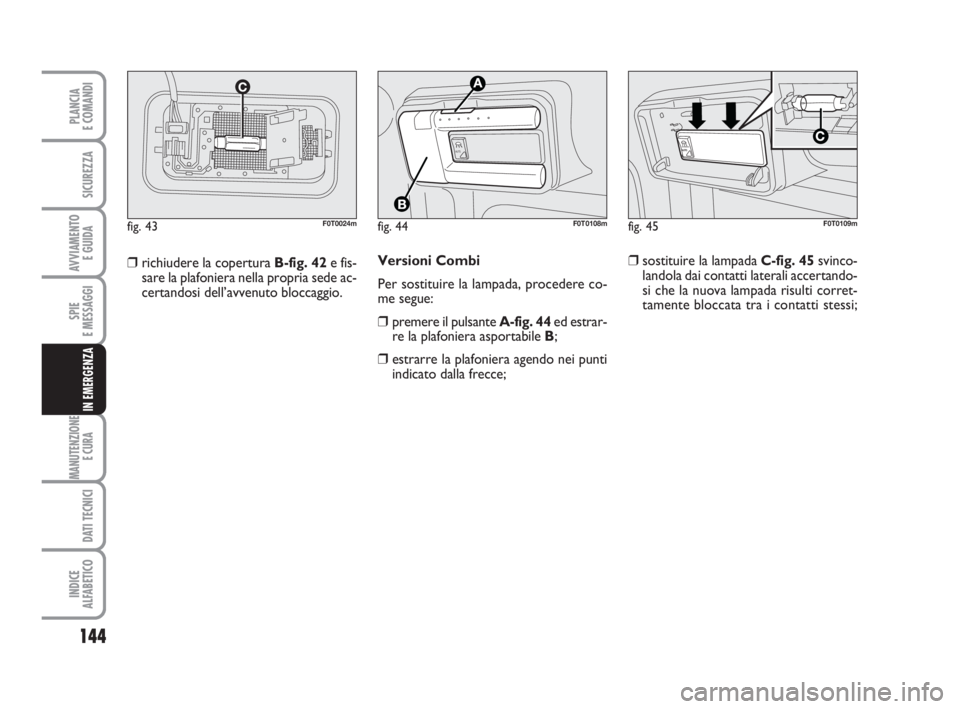

Per sostituire la lampada, procedere co-
me segue:
❒premere il pulsante A-fig. 44ed estrar-
re la plafoniera asportabile B;
❒estrarre la plafoniera agendo nei punti
indicato dalla frecce; ❒richiudere la copertura B-fig. 42e fis-
sare la plafoniera nella propria sede ac-
certandosi dell’avvenuto bloccaggio.
fig. 44
A
U
T
O
F0T0108mfig. 45
A
U
T
O
F0T0109mfig. 43F0T0024m
❒sostituire la lampada C-fig. 45svinco-
landola dai contatti laterali accertando-
si che la nuova lampada risulti corret-
tamente bloccata tra i contatti stessi;
123-154 Fiorino IT1ed 2-12-2009 15:33 Pagina 144

145
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
SOSTITUZIONE
FUSIBILI
GENERALITÀ

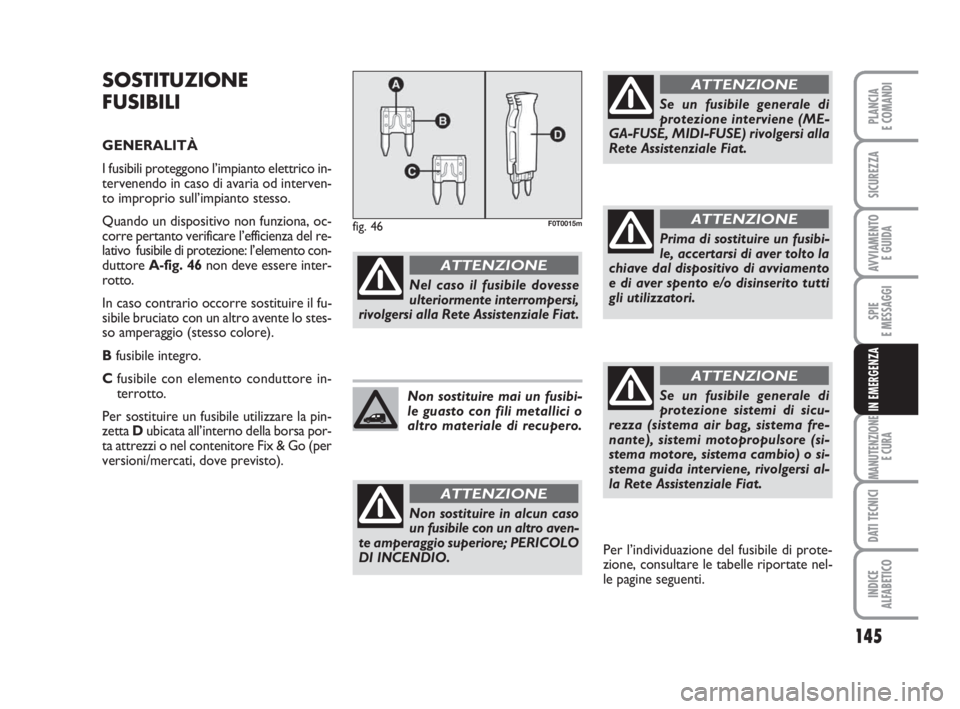

I fusibili proteggono l’impianto elettrico in-
tervenendo in caso di avaria od interven-
to improprio sull’impianto stesso.
Quando un dispositivo non funziona, oc-
corre pertanto verificare l’efficienza del re-
lativo fusibile di protezione: l’elemento con-
duttore A-fig. 46non deve essere inter-
rotto.
In caso contrario occorre sostituire il fu-
sibile bruciato con un altro avente lo stes-
so amperaggio (stesso colore).
Bfusibile integro.
Cfusibile con elemento conduttore in-
terrotto.
Per sostituire un fusibile utilizzare la pin-
zetta Dubicata all’interno della borsa por-
ta attrezzi o nel contenitore Fix & Go (per
versioni/mercati, dove previsto).
Nel caso il fusibile dovesse
ulteriormente interrompersi,
rivolgersi alla Rete Assistenziale Fiat.
ATTENZIONE
Non sostituire in alcun caso
un fusibile con un altro aven-
te amperaggio superiore; PERICOLO
DI INCENDIO.
ATTENZIONE
Se un fusibile generale di
protezione interviene (ME-
GA-FUSE, MIDI-FUSE) rivolgersi alla
Rete Assistenziale Fiat.
ATTENZIONE
Prima di sostituire un fusibi-
le, accertarsi di aver tolto la
chiave dal dispositivo di avviamento
e di aver spento e/o disinserito tutti
gli utilizzatori.
ATTENZIONE
Non sostituire mai un fusibi-
le guasto con fili metallici o
altro materiale di recupero.
fig. 46F0T0015m
Per l’individuazione del fusibile di prote-
zione, consultare le tabelle riportate nel-
le pagine seguenti.
Se un fusibile generale di
protezione sistemi di sicu-
rezza (sistema air bag, sistema fre-
nante), sistemi motopropulsore (si-
stema motore, sistema cambio) o si-
stema guida interviene, rivolgersi al-
la Rete Assistenziale Fiat.
ATTENZIONE
123-154 Fiorino IT1ed 2-12-2009 15:33 Pagina 145

146
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
FUSIBILI SU SCATOLA
CABLATA MOTORE

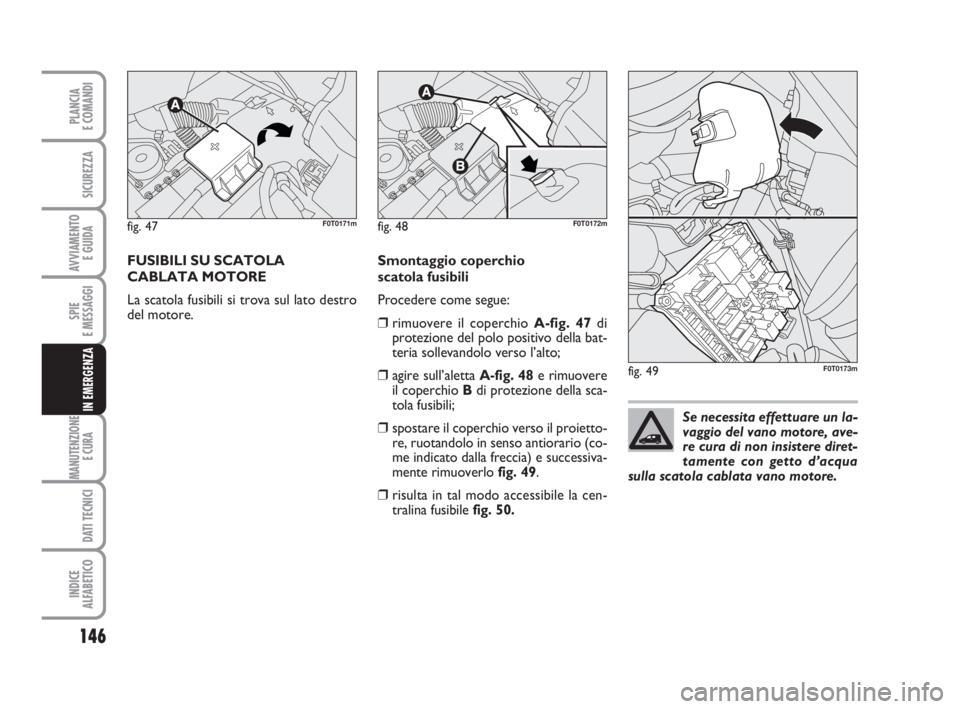

La scatola fusibili si trova sul lato destro
del motore.Smontaggio coperchio
scatola fusibili
Procedere come segue:
❒rimuovere il coperchio A-fig. 47di
protezione del polo positivo della bat-
teria sollevandolo verso l’alto;
❒agire sull’aletta A-fig. 48e rimuovere
il coperchio Bdi protezione della sca-
tola fusibili;
❒spostare il coperchio verso il proietto-
re, ruotandolo in senso antiorario (co-
me indicato dalla freccia) e successiva-
mente rimuoverlo fig. 49.
❒risulta in tal modo accessibile la cen-
tralina fusibile fig. 50.
fig. 47F0T0171mfig. 48F0T0172m
fig. 49F0T0173m
Se necessita effettuare un la-
vaggio del vano motore, ave-
re cura di non insistere diret-
tamente con getto d’acqua
sulla scatola cablata vano motore.
123-154 Fiorino IT1ed 2-12-2009 15:33 Pagina 146

147
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
Rimontaggio coperchio
scatola fusibili

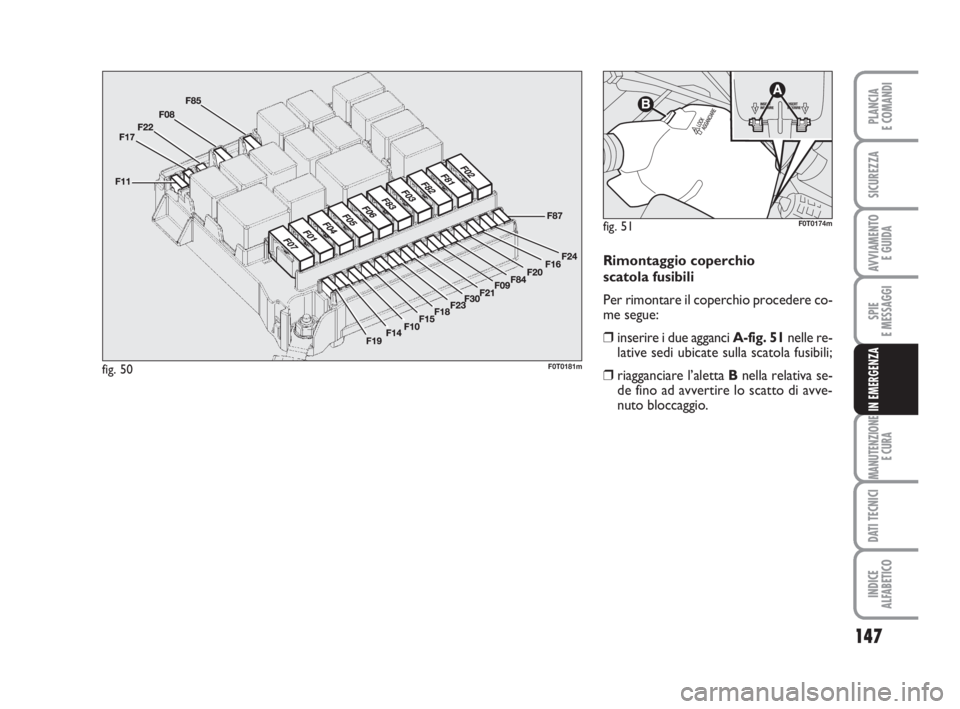

Per rimontare il coperchio procedere co-
me segue:
❒inserire i due agganci A-fig. 51nelle re-
lative sedi ubicate sulla scatola fusibili;
❒riagganciare l’aletta Bnella relativa se-
de fino ad avvertire lo scatto di avve-
nuto bloccaggio.
fig. 50F0T0181m
fig. 51F0T0174m
123-154 Fiorino IT1ed 2-12-2009 15:33 Pagina 147

148
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
DISPOSITIVO PROTETTO FUSIBILE AMPERE FIGURA
Body Computer F01 60 50
Disponibile F02 – 50
Disponibile F05 – 50
Elettroventola raffredamento motore monovelocità (75W)/
Bassa velocità elettroventola raffreddamento motore (187W) F06 20 50
Bassa velocità elettroventola raffreddamento motore (350W) F06 30 50
Alta velocità elettroventola raffreddamento motore (187W) F07 30 50
Alta velocità elettroventola raffredamento motore (350W) F07 40 50
Elettroventilatore climatizzatore F83 40 50
Disponibile (kit rimorchio) (F09) (15) (50)
Avvisatori acustici F10 10 50
Luci abbaglianti F14 15 50
Disponibile F15 – 50
Compressore condizionatore F19 7,5 50
Lunotto termico/Sbrinatori specchi F20 30 50
Pompa carburante F21 15 50
Luci fendinebbia F30 15 50
123-154 Fiorino IT1ed 2-12-2009 15:33 Pagina 148

149
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
DISPOSITIVO PROTETTO FUSIBILE AMPERE FIGURA
Disponibile F08 – 50
Accendisigari/Prese di corrente abitacolo/Sedili riscaldati F85 30 50
+15 Luci retromarcia/decimetro/Sensore presenza acqua nel gasolio/
Bobine relè T02, T05, T14, T17 e T19 F87 7,5 50
123-154 Fiorino IT1ed 2-12-2009 15:33 Pagina 149

150
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
FUSIBILI SU SCATOLA
CABLATA ABITACOLO

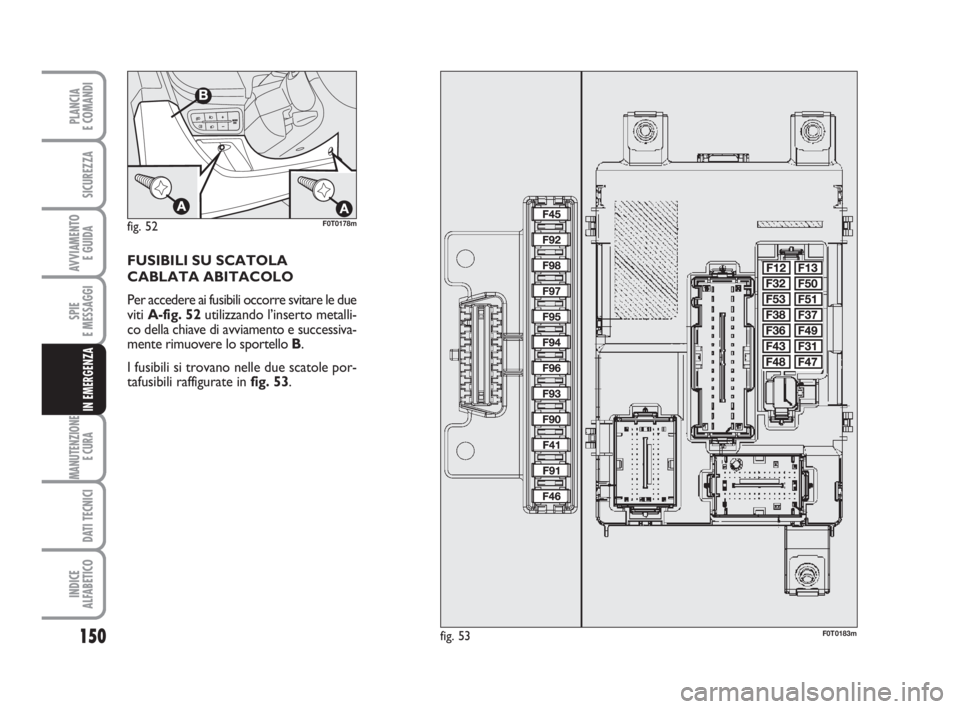

Per accedere ai fusibili occorre svitare le due
viti A-fig. 52 utilizzando l’inserto metalli-
co della chiave di avviamento e successiva-
mente rimuovere lo sportello B.
I fusibili si trovano nelle due scatole por-
tafusibili raffigurate in fig. 53.
fig. 52F0T0178m
fig. 53F0T0183m
123-154 Fiorino IT1ed 2-12-2009 15:34 Pagina 150

151
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
DISPOSITIVO PROTETTO FUSIBILE AMPERE FIGURA
Luce anabbagliante (lato passeggero) F12 7,5 53
Luce anabbagliante (lato guidatore)/Correttore assetto fari F13 7,5 53
INT/A bobine relè SCM F31 5 53
Illuminazione interna temporizzata F32 7,5 53
Nodo Radio/Centralina sistema Bluetooth
®/Nodo Blue&Me™/Presa diagnosi sistema EOBD/Centralina allarme volumetrici/Centralina sirena allarme F36 10 53
Nodo quadro strumenti/Comando luci arresto (NA) F37 5 53
Attuatori serrature porte/bagagliaio F38 20 53
Pompa bi-direzionale lavacristallo/lavalunotto F43 15 53
Alzacristallo anteriore (lato guidatore) F47 20 53
Alzacristallo anteriore (lato passeggero) F48 20 53
Illuminazione comandi/Centralina sensori parcheggio/Comando specchi
esterni elettrici/Centralina allarme volumetrici F49 5 53
INT nodo Radio/ Centralina sistema Bluetooth
®/Nodo Blue&Me™/Movimentazione specchi esterni elettrici/Interruttore frizione/Comando luci arresto (NC) F51 5 53
Nodo quadro strumenti F53 5 53
123-154 Fiorino IT1ed 2-12-2009 15:34 Pagina 151
