LETTURA CORRETTA
DEL PNEUMATICO fig. 5
Esempio: 175/70 R 14 91T
175= Larghezza nominale (S, distanza in
mm tra i fianchi).
70= Rapporto altezza/larghezza (H/S)
in percentuale.
R= Pneumatico radiale.
14= Diametro del cerchio in pollici
(Ø).
91= Indice di carico (portata).
T= Indice di velocità massima.
RUOTE
CERCHI E PNEUMATICI
Cerchi in acciaio stampato oppure in lega.
Pneumatici Tubeless a carcassa radiale. Sul
libretto di Circolazione sono inoltre ri-
portati tutti i pneumatici omologati.
AVVERTENZA Nel caso di eventuali di-
scordanze tra “Libretto di uso e manu-
tenzione” e “Libretto di circolazione” oc-
corre considerare solamente quanto ri-
portato su quest’ultimo.
Per la sicurezza di marcia è indispensabi-
le che la veicolo sia dotata di pneumatici
della stessa marca e dello stesso tipo su
tutte le ruote.
AVVERTENZA Con pneumatici Tubeless
non impiegare camere d’aria.
RUOTA DI SCORTA
Cerchio in acciaio stampato. Pneumatico
Tubeless.
ASSETTO RUOTE
Convergenza delle ruote anteriori misu-
rata fra i cerchi: –1 ±1 mm.
I valori si riferiscono a veicolo in ordine di
marcia.
fig. 5F0T0014m
Indice di carico (portata)
60= 250 kg84= 500 kg
61= 257 kg85= 515 kg
62= 265 kg86= 530 kg
63= 272 kg87= 545 kg
64= 280 kg88= 560 kg
65= 290 kg89= 580 kg
66= 300 kg90= 600 kg
67= 307 kg91= 615 kg
68= 315 kg92= 630 kg
69= 325 kg93= 650 kg
70= 335 kg94= 670 kg
71= 345 kg95= 690 kg
72= 355 kg96= 710 kg
73= 365 kg97= 730 kg
74= 375 kg98= 750 kg
75= 387 kg99= 775 kg
76= 400 kg100= 800 kg
77= 412 kg101= 825 kg
78= 425 kg102= 850 kg
79= 437 kg103= 875 kg
80= 450 kg104= 900 kg
81= 462 kg105= 925 kg
82= 475 kg106= 950 kg
83= 487 kg
177-197 Fiorino IT1ed 2-12-2009 15:35 Pagina 184

185
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
Indice di velocità massima
Q= fino a 160 km/h.
R= fino a 170 km/h.
S= fino a 180 km/h.
T= fino a 190 km/h.
U= fino a 200 km/h.
H= fino a 210 km/h.
V= fino a 240 km/h.
W= fino a 270 km/h.
Y= fino a 300 km/h.
Indice di velocità massima
per pneumatici da neve
QM + S= fino a 160 km/h.
TM + S= fino a 190 km/h.
HM + S= fino a 210 km/h.LETTURA CORRETTA
DEL CERCHIO fig. 5
Esempio: 5
1/2J x 14 H2 ET 44
5
1/2= larghezza del cerchio in pollici (1).
J= profilo della balconata (risalto la-
terale dove appoggia il tallone
del pneumatico) (2).
14= diametro di calettamento in pol-
lici (corrisponde a quello del
pneumatico che deve essere
montato) (3= Ø).
H2= forma e numero degli “hump”
(rilievo circonferenziale, che
trattiene in sede il tallone del
pneumatico Tubeless sul cer-
chio).
ET 44= campanatura ruota (distanza tra
il piano di appoggio di-
sco/cerchio e mezzeria cerchio
ruota).
fig. 6F0T0000m
PNEUMATICI
RIM PROTECTOR fig. 6
Nel caso di utilizzo di coppe
ruota integrali fissate (me-
diante molla) al cerchio in lamiera e
pneumatici non di primo impianto,
after sale, dotati di “Rim Protector”
(fig. 6), NON montare le coppe ruota.
L’uso di pneumatici e coppe ruota
non idonei potrebbe portare alla per-
dita improvvisa di pressione del pneu-
matico.
ATTENZIONE
177-197 Fiorino IT1ed 2-12-2009 15:35 Pagina 185

1.4
186
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
PRESSIONI DI GONFIAGGIO A FREDDO (bar)
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrollare comunque il corretto valore
a pneumatico freddo.
Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto per i pneumatici in dotazione.
In caso di marcia a velocità superiori di 160 km/h, gonfiare i pneumatici ai valori previsti per le condizioni di pieno carico. Misura PNEUMATICI IN DOTAZIONE
A vuoto A medio carico A pieno carico RUOTA
DI SCORTA
(per versioni/mercati, Anteriore Posteriore Anteriore Posteriore Anteriore Posterioredove previsto)
175/70 R14 84 T 2,3 2,2 2,3 2,2 2,5 2,5 2,5
185/65 R15 88 T 2,3 2,1 2,3 2,1 2,3 2,5 2,5
1.3 Multijet
VERSIONI CERCHI PNEUMATICI RUOTA DI SCORTA
(per versioni/mercati, dove previsto)
In dotazione Da neve Cerchio Pneumatico
51/2J x 14 H2 – ET44 175/70 R14 84T – 51/2J x 14 H2 – ET44 175/70 R14
6J x 15 H2 – ET44 185/65 R15 88 T 185/65 R15Q (M+S) 6J x 15 H2 – ET44 185/65 R15
5
1/2J x 14 H2 – ET44 175/70 R14 84 T
–51/2J x 14 H2 – ET44 175/70 R14
6J x 15 H2 – ET44 185/65 R15 88 T 185/65 R15Q (M+S) 6J x 15 H2 – ET44 185/65 R15
185/65 R15T (M+S) (*) 6J x 15H2 – ET44 185/65 R15
(*) Versioni Adventure in abbinamento a Traction Plus
177-197 Fiorino IT1ed 2-12-2009 15:35 Pagina 186

187
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

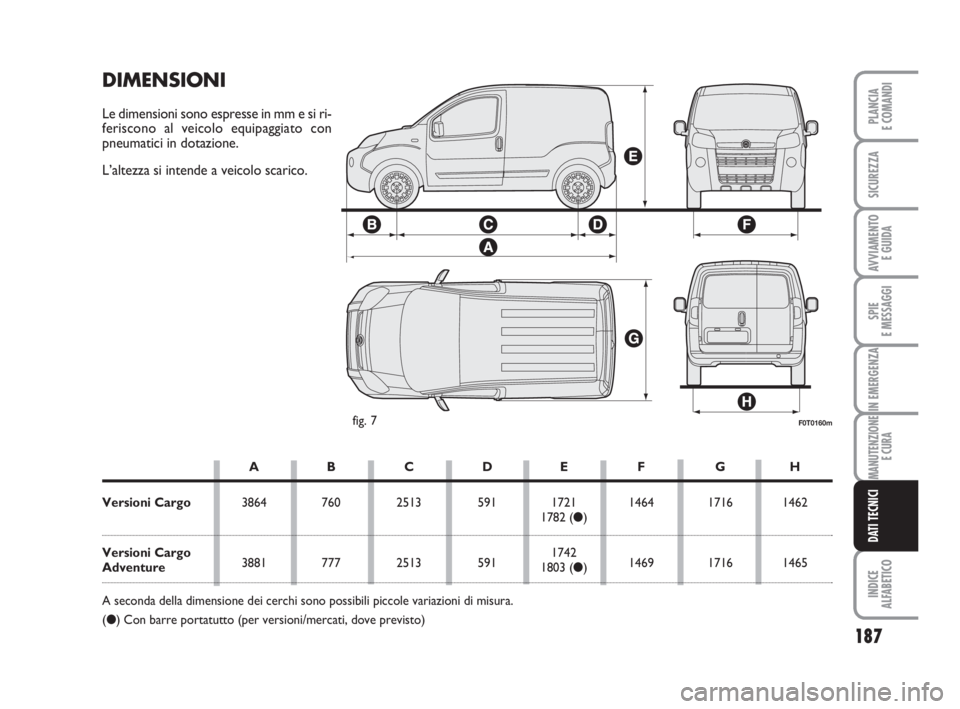

F0T0160mfig. 7
DIMENSIONI
Le dimensioni sono espresse in mm e si ri-
feriscono al veicolo equipaggiato con
pneumatici in dotazione.
L’altezza si intende a veicolo scarico.
AB CDE F GH
Versioni Cargo3864 760 2513 591 1721 1464 1716 1462
1782 (●)
Versioni Cargo
3881 777 2513 5911742
1469 1716 1465
Adventure1803 (●)
A seconda della dimensione dei cerchi sono possibili piccole variazioni di misura.
(●) Con barre portatutto (per versioni/mercati, dove previsto)
177-197 Fiorino IT1ed 2-12-2009 15:35 Pagina 187

188
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

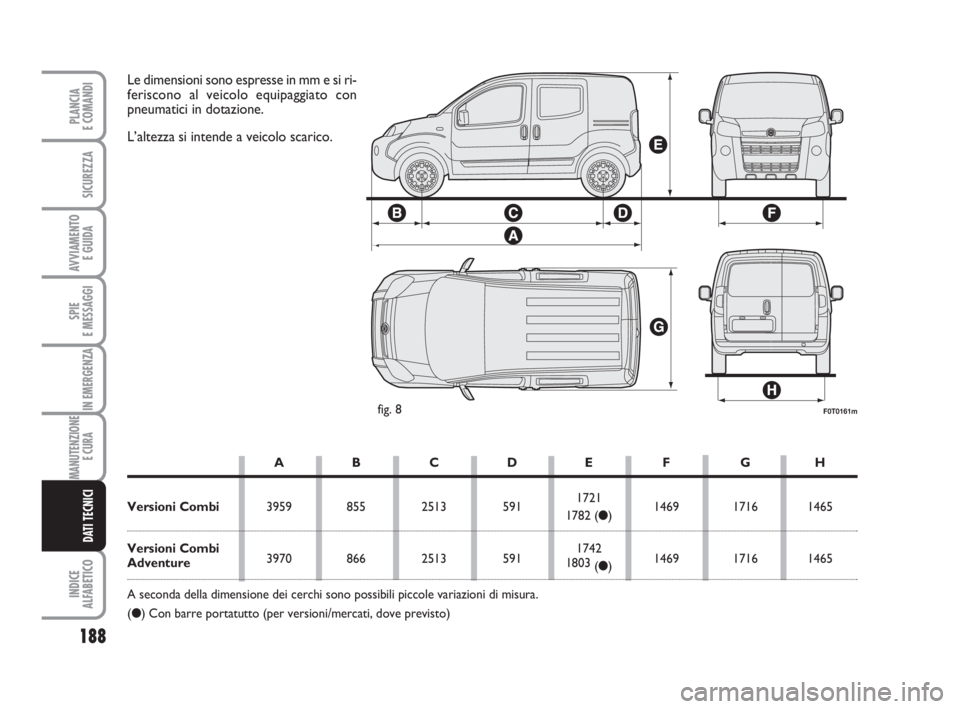

F0T0161mfig. 8
Le dimensioni sono espresse in mm e si ri-
feriscono al veicolo equipaggiato con
pneumatici in dotazione.
L’altezza si intende a veicolo scarico.
AB CDE F GH
Versioni Combi3959 855 2513 5911721
1469 1716 1465
1782 (●)
Versioni Combi
3970 866 2513 5911742
1469 1716 1465
Adventure1803
(●)
A seconda della dimensione dei cerchi sono possibili piccole variazioni di misura.
(●) Con barre portatutto (per versioni/mercati, dove previsto)
177-197 Fiorino IT1ed 2-12-2009 15:35 Pagina 188

189
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
1.4 1.3 Multijet
157 (*) / 155 (**) 157 (*) / 155 (**)
(*) Versioni Cargo
(**) Versioni Combi
PRESTAZIONI
Velocità massime ammissibili dopo il primo periodo di uso del veicolo in km/h.
177-197 Fiorino IT1ed 2-12-2009 15:35 Pagina 189

190
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

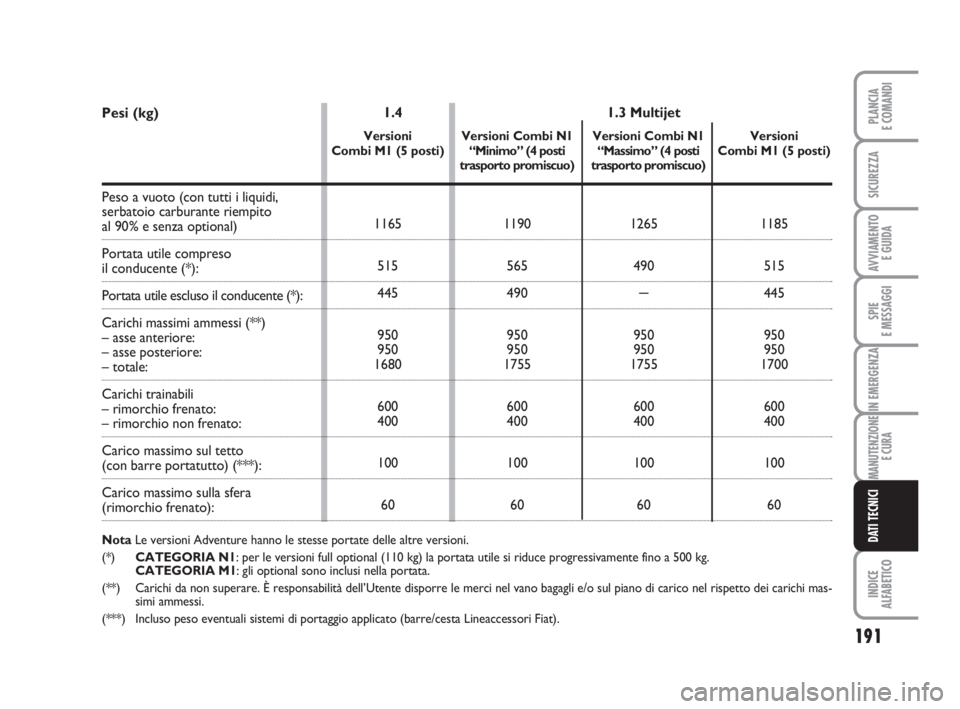

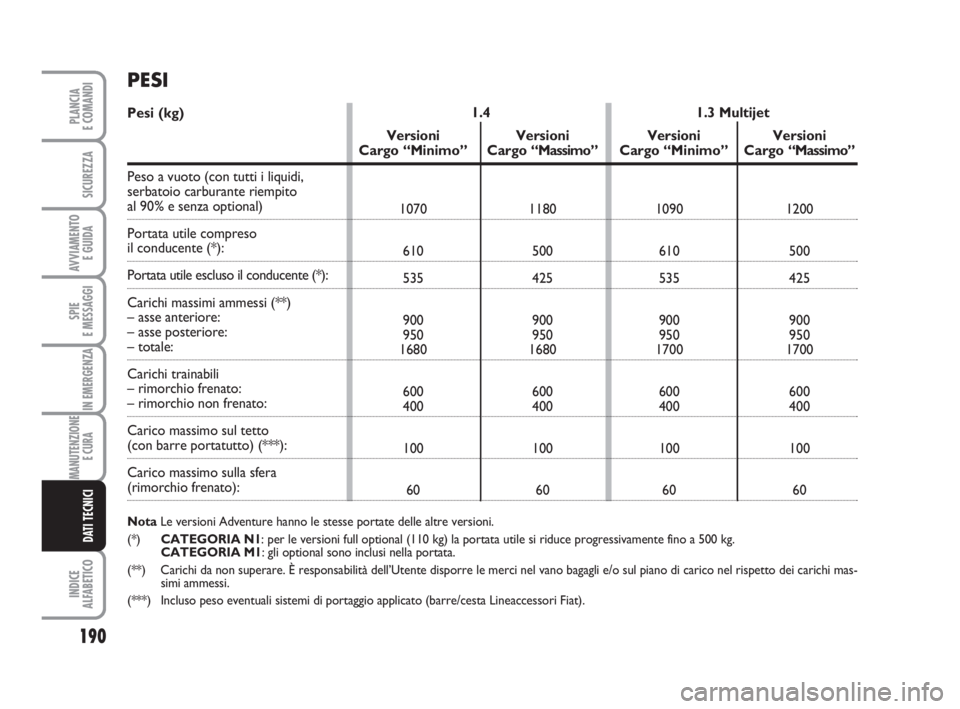

PESI
Pesi (kg)
Peso a vuoto (con tutti i liquidi,
serbatoio carburante riempito
al 90% e senza optional)
Portata utile compreso
il conducente (*):
Portata utile escluso il conducente (*):
Carichi massimi ammessi (**)
– asse anteriore:
– asse posteriore:
– totale:
Carichi trainabili
– rimorchio frenato:
– rimorchio non frenato:
Carico massimo sul tetto
(con barre portatutto) (***):
Carico massimo sulla sfera
(rimorchio frenato):
NotaLe versioni Adventure hanno le stesse portate delle altre versioni.
(*)CATEGORIA N1: per le versioni full optional (110 kg) la portata utile si riduce progressivamente fino a 500 kg.
CATEGORIA M1: gli optional sono inclusi nella portata.
(**) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi mas-
simi ammessi.
(***) Incluso peso eventuali sistemi di portaggio applicato (barre/cesta Lineaccessori Fiat).
1.4
Versioni Versioni
Cargo “Minimo” Cargo “Massimo”
1070 1180
610 500
535 425
900 900
950 950
1680 1680
600 600
400 400
100 100
60 601.3 Multijet
Versioni Versioni
Cargo “Minimo” Cargo “Massimo”
1090 1200
610 500
535 425
900 900
950 950
1700 1700
600 600
400 400
100 100
60 60
177-197 Fiorino IT1ed 2-12-2009 15:35 Pagina 190

191
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
Pesi (kg)
Peso a vuoto (con tutti i liquidi,
serbatoio carburante riempito
al 90% e senza optional)
Portata utile compreso
il conducente (*):
Portata utile escluso il conducente (*):
Carichi massimi ammessi (**)
– asse anteriore:
– asse posteriore:
– totale:
Carichi trainabili
– rimorchio frenato:
– rimorchio non frenato:
Carico massimo sul tetto
(con barre portatutto) (***):
Carico massimo sulla sfera
(rimorchio frenato):
NotaLe versioni Adventure hanno le stesse portate delle altre versioni.
(*)CATEGORIA N1: per le versioni full optional (110 kg) la portata utile si riduce progressivamente fino a 500 kg.
CATEGORIA M1: gli optional sono inclusi nella portata.
(**) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi mas-
simi ammessi.
(***) Incluso peso eventuali sistemi di portaggio applicato (barre/cesta Lineaccessori Fiat).
1.3 Multijet
Versioni Combi N1 Versioni
“Massimo” (4 posti Combi M1 (5 posti)
trasporto promiscuo)
1265 1185
490 515
–445
950 950
950 950
1755 1700
600 600
400 400
100 100
60 60 1.4
Versioni Versioni Combi N1
Combi M1 (5 posti) “Minimo” (4 posti
trasporto promiscuo)
1165 1190
515 565
445 490
950 950
950 950
1680 1755
600 600
400 400
100 100
60 60
177-197 Fiorino IT1ed 2-12-2009 15:35 Pagina 191
