PULSANTI DI COMANDO fig. 14
+Per scorrere sulla videata e sulle re-
lative opzioni, verso l’alto o per in-
crementare il valore visualizzato.
MENUPressione breve per accedere
ESCal menù e/o passare alla videa-
ta successiva oppure conferma-
re la scelta desiderata.
Pressione lunga per ritornare al-
la videata standard.
–Per scorrere sulla videata e sulle re-
lative opzioni, verso il basso o per de-
crementare il valore visualizzato.
NotaI pulsanti +e –attivano funzioni di-
verse a seconda delle seguenti situazioni: Regolazione illuminazione
interno veicolo
– quando è attiva la videata standard, per-
mettono la regolazione dell’intensità lu-
minosa del quadro strumenti e dell’auto-
radio.
Menu di setup
– all’interno del menù permettono lo scor-
rimento verso l’alto o verso il basso;
– durante le operazioni di impostazione
permettono l’incremento o il decremento.

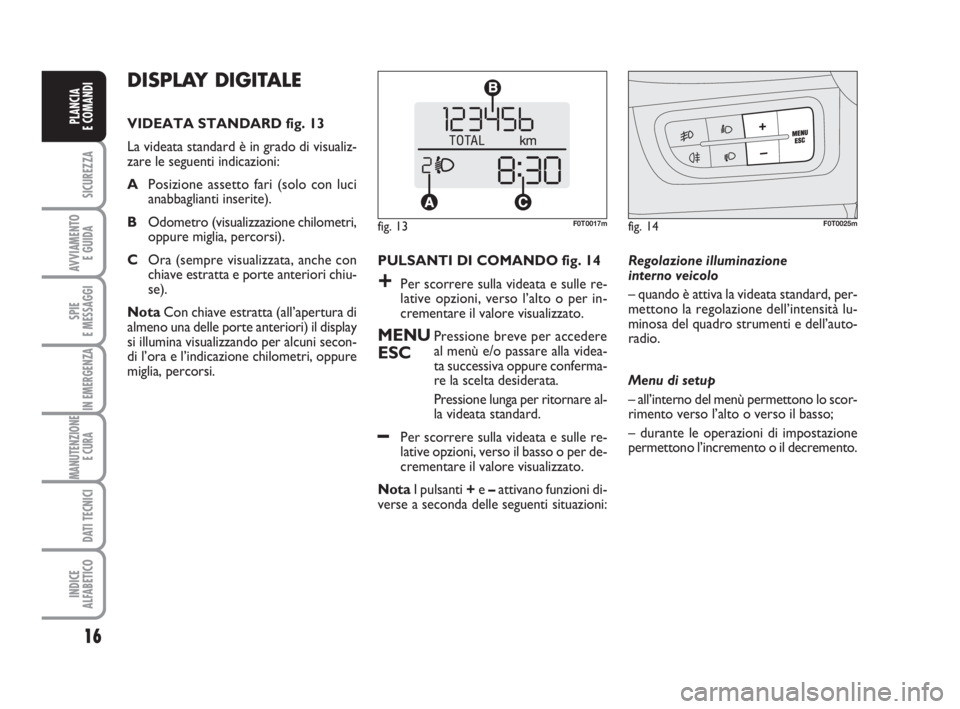

DISPLAY DIGITALE
VIDEATA STANDARD fig. 13
La videata standard è in grado di visualiz-
zare le seguenti indicazioni:
APosizione assetto fari (solo con luci
anabbaglianti inserite).
BOdometro (visualizzazione chilometri,
oppure miglia, percorsi).
COra (sempre visualizzata, anche con
chiave estratta e porte anteriori chiu-
se).
NotaCon chiave estratta (all’apertura di
almeno una delle porte anteriori) il display
si illumina visualizzando per alcuni secon-
di l’ora e l’indicazione chilometri, oppure
miglia, percorsi.
fig. 13F0T0017mfig. 14F0T0025m
001-035 Fiorino IT 1ed 2-12-2009 15:28 Pagina 16

17
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

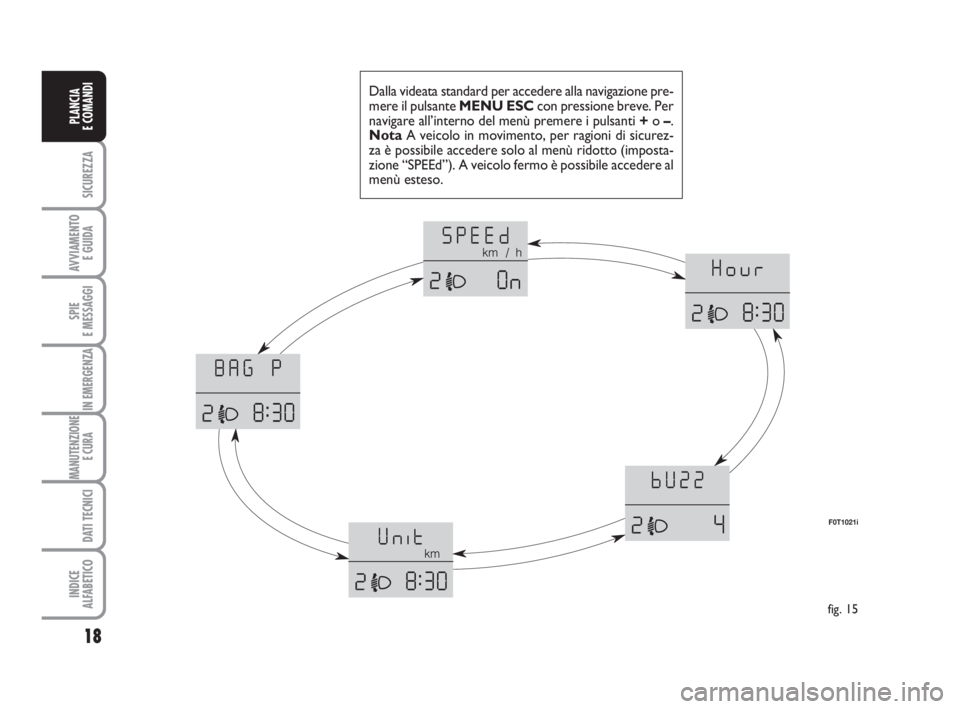

MENU DI SET UP fig. 15
Il menù è composto da una serie di fun-
zioni disposte in modo “circolare” la cui
selezione, realizzabile mediante i pulsanti
+e –consente l’accesso alle diverse ope-
razioni di scelta ed impostazione (setup)
riportate in seguito.
Il menù può essere attivato con una pres-
sione breve del pulsante MENU ESC.
Con singole pressioni dei pulsanti +e –è
possibile muoversi nella lista del menù di
set up.
Le modalità di gestione a questo punto dif-
feriscono tra loro a seconda della voce se-
lezionata.Selezione di una voce del menu
– tramite pressione breve del pulsante
MENU ESCpuò essere selezionata l’im-
postazione del menu che si desidera mo-
dificare;
– agendo sui pulsanti +e –(tramite sin-
gole pressioni) può essere scelta la nuo-
va impostazione;
– tramite pressione breve del pulsante
MENU ESCsi può memorizzare l’impo-
stazione e contemporaneamente ritorna-
re alla stessa voce del menu prima sele-
zionata.
Selezione di “Impostazione orologio”
– tramite pressione breve del pulsante
MENU ESCsi può selezionare il primo
dato da modificare (ore);
– agendo sui pulsanti +e –(tramite sin-
gole pressioni) può essere scelta la nuo-
va impostazione;
– tramite pressione breve del pulsante
MENU ESCsi può memorizzare l’impo-
stazione e contemporaneamente passare
alla successiva voce del menu di imposta-
zione (minuti);
– una volta regolati con la stessa proce-
dura, si ritorna alla stessa voce del menu
prima selezionata.Tramite pressione lunga del pulsante
MENU ESC
– se ci si trova al livello del menu si esce
dall’ambiente menu di set up;
– se ci si trova al livello di impostazione
di una voce del menu si esce al livello di
menu;
– vengono salvate solo le modifiche già me-
morizzate dall’utente (già confermate con
la pressione del pulsante MENU ESC).
L’ambiente del menu di set up è temporiz-
zato; dopo l’uscita dal menu dovuta allo sca-
dere di questa temporizzazione vengono
salvate solo le modifiche già memorizzate
dall’utente (già confermate con la pressio-
ne breve del pulsante MENU ESC).
001-035 Fiorino IT 1ed 2-12-2009 15:28 Pagina 17

18
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Dalla videata standard per accedere alla navigazione pre-
mere il pulsante MENU ESCcon pressione breve. Per
navigare all’interno del menù premere i pulsanti +o –.
NotaA veicolo in movimento, per ragioni di sicurez-
za è possibile accedere solo al menù ridotto (imposta-
zione “SPEEd”). A veicolo fermo è possibile accedere al
menù esteso.

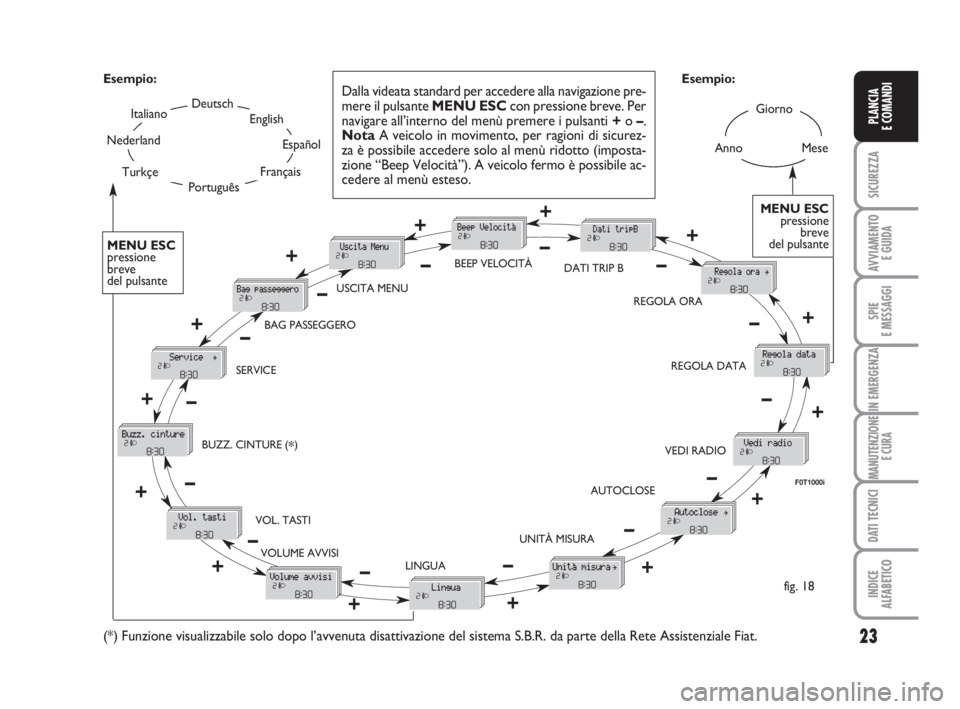

fig. 15
F0T1021i
001-035 Fiorino IT 1ed 2-12-2009 15:28 Pagina 18

19
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Impostazione limite di velocità
(SPEEd)
Questa funzione permette di impostare
il limite di velocità (km/h oppure mph), su-
perato il quale l’utente viene avvisato (ve-
dere capitolo “Spie e messaggi”).
Per impostare il limite di velocità deside-
rato, procedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza la
scritta (SPEEd) e l’unità di misura prece-
dentemente impostata (km/h) oppure
(mph);
– premere il pulsante+oppure –per se-
lezionare l’inserimento (On) o il disinse-
rimento (OFF) del limite di velocità;
– nel caso in cui la funzione sia stata atti-
vata (On), tramite la pressione dei pulsanti
+oppure –selezionare il limite di velocità
desiderato e premere MENU ESCper
confermare la scelta;
NotaL’impostazione è possibile tra 30 e
200 km/h, oppure 20 e 125 mph a secon-
da dell’unità di misura precedentemente
impostata (vedere paragrafo “Impostazio-
ne unità di misura Unit”) descritto di se-
guito. Ogni pressione del pulsante +/–de-
termina l’aumento/decremento di 5 unità.
Tenendo premuto il pulsante +/–si ot-
tiene l’aumento/decremento veloce auto-
matico. Quando si è vicini al valore desi-
derato, completare la regolazione con sin-
gole pressioni.– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Qualora si desideri annullare l’imposta-
zione, procedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante (On);
– premere il pulsante –, il display visualiz-
za in modo lampeggiante (Off);
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Regolazione orologio (Hour)
Questa funzione permette la regolazione
dell’orologio.
Per effettuare la regolazione, procedere
come segue:
– premendo il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante le “ore”;
– premere il pulsante +oppure –per ef-
fettuare la regolazione;
– premendo il pulsante MENU ESCcon
pressione breve il display visualizza in mo-
do lampeggiante i “minuti”;– premere il pulsante +oppure –per ef-
fettuare la regolazione;
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Regolazione volume buzzer
(bUZZ)
Questa funzione permette la regolazione
del volume della segnalazione acustica
(buzzer) che accompagna le visualizzazio-
ni di avaria/avvertimento e le pressioni dei
pulsanti MENU ESC,+e –.
Per impostare il volume desiderato, pro-
cedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza le
scritta (bUZZ);
– premere il pulsante +oppure –per se-
lezionare il livello di volume desiderato
(regolazione possibile su 8 livelli).
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
001-035 Fiorino IT 1ed 2-12-2009 15:28 Pagina 19

20
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Impostazione unità di misura
(Unit)
Questa funzione permette la regolazione
dell'unità di misura.
Per effettuare la regolazione, procedere
come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza le
scritta (Unit) e l’unità di misura prece-
dentemente impostata (km) oppure (mi);
– premere il pulsante +oppure –per se-
lezionare l’unità di misura desiderata.
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata

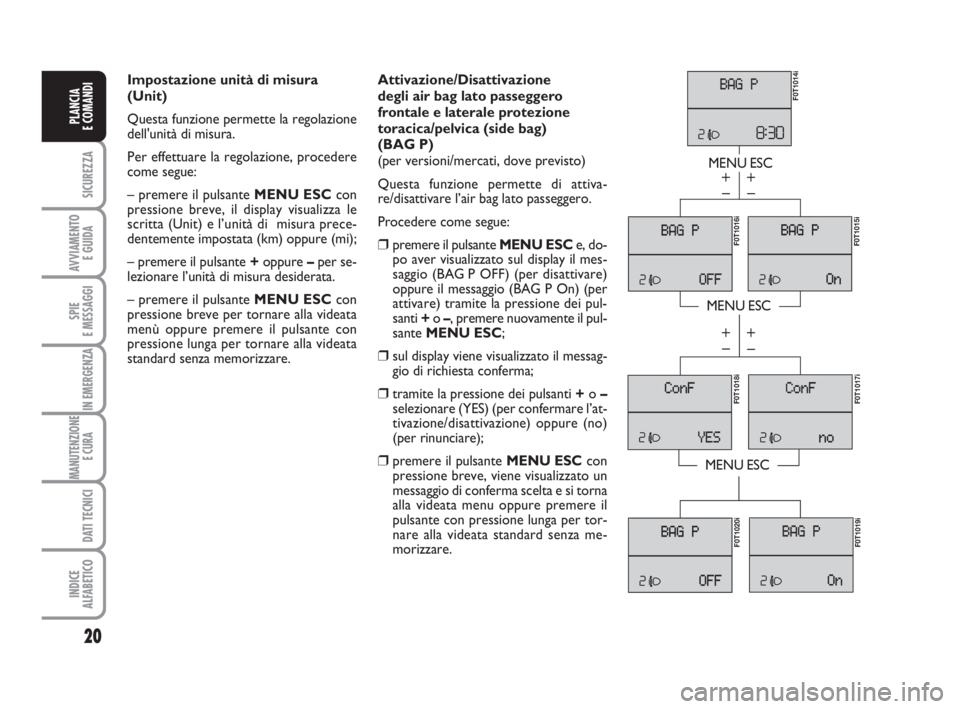

standard senza memorizzare.Attivazione/Disattivazione

degli air bag lato passeggero
frontale e laterale protezione
toracica/pelvica (side bag)
(BAG P)
(per versioni/mercati, dove previsto)
Questa funzione permette di attiva-
re/disattivare l’air bag lato passeggero.
Procedere come segue:
❒premere il pulsante MENU ESCe, do-
po aver visualizzato sul display il mes-
saggio (BAG P OFF) (per disattivare)
oppure il messaggio (BAG P On) (per
attivare) tramite la pressione dei pul-
santi +o –, premere nuovamente il pul-
sante MENU ESC;
❒sul display viene visualizzato il messag-
gio di richiesta conferma;
❒tramite la pressione dei pulsanti +o –
selezionare (YES) (per confermare l’at-
tivazione/disattivazione) oppure (no)
(per rinunciare);
❒premere il pulsante MENU ESC con
pressione breve, viene visualizzato un
messaggio di conferma scelta e si torna
alla videata menu oppure premere il
pulsante con pressione lunga per tor-
nare alla videata standard senza me-
morizzare.
MENU ESC
MENU ESC
MENU ESC
– +
– +
– +
– +
F0T1014i
F0T1015iF0T1016i F0T1018i
F0T1017i F0T1020i
F0T1019i
001-035 Fiorino IT 1ed 2-12-2009 15:28 Pagina 20

21
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
DISPLAY
MULTIFUNZIONALE
(per versioni/mercati, dove previsto)
Il veicolo può essere dotato di display mul-
tifunzionale in grado di offrire informazioni
utili all’utente, in funzione di quanto pre-
cedentemente impostato durante la guida
del veicolo.
VIDEATA “STANDARD” fig. 16
La videata standard è in grado di visualiz-
zare le seguenti indicazioni:
AData.
BOdometro (visualizzazione chilometri,
oppure miglia, percorsi).
COra (sempre visualizzata, anche con
chiave estratta e porte anteriori chiu-
se).
DTemperatura esterna.
EPosizione assetto fari (solo con luci
anabbaglianti inserite).
NotaAll’apertura di una porta anteriore
il display si attiva visualizzando per alcuni
secondi l’ora ed i chilometri, oppure mi-
glia, percorsi.
fig. 16F0T0019mfig. 17F0T0025m
PULSANTI DI COMANDO fig. 17
+Per scorrere sulla videata e sulle re-
lative opzioni, verso l’alto o per in-
crementare il valore visualizzato.
MENUPressione breve per accedere al
ESCmenù e/o passare alla videata
successiva oppure confermare
la scelta desiderata.
Pressione lunga per ritornare al-
la videata standard.
–Per scorrere sulla videata e sulle re-
lative opzioni, verso il basso o per de-
crementare il valore visualizzato.
NotaI pulsanti +e –attivano funzioni di-
verse a seconda delle seguenti situazioni: Regolazione illuminazione
interno veicolo
– quando è attiva la videata standard, per-
mettono la regolazione dell’intensità lu-
minosa del quadro strumenti e dell’auto-
radio.
Menu di setup
– all’interno del menù permettono lo scor-
rimento verso l’alto o verso il basso;
– durante le operazioni di impostazione
permettono l’incremento o il decremento.
001-035 Fiorino IT 1ed 2-12-2009 15:28 Pagina 21

22
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Selezione di una voce del menù principale
con sottomenù:
– tramite pressione breve del pulsante
MENU ESCsi può visualizzare la prima
voce del sottomenu;
– agendo sui tasti +oppure –(tramite sin-
gole pressioni) si possono scorrere tutte
le voci del sottomenu;
– tramite pressione breve del pulsante
MENU ESCsi può selezionare la voce
del sottomenu visualizzata e si entra nel
menu di impostazione relativo;
– agendo sui tasti +oppure –(tramite sin-
gole pressioni) può essere scelta la nuo-
va impostazione di questa voce del sot-
tomenu;
– tramite pressione breve del pulsante
MENU ESC si può memorizzare l’impo-
stazione e contemporaneamente ritorna-
re alla stessa voce del sottomenu prima
selezionata. MENU DI SETUP fig. 18
Il menù è composto da una serie di fun-
zioni disposte in modo “circolare” la cui
selezione, realizzabile mediante i pulsanti
+e –consente l’accesso alle diverse ope-
razioni di scelta ed impostazione (setup)
riportate in seguito. Per alcune voci (Re-
golazione orologio e Unità di misura) è
previsto un sottomenu.
Il menu di setup può essere attivato con
una pressione breve del pulsante MENU
ESC.
Con singole pressioni dei tasti +o –è pos-
sibile muoversi nella lista del menu di setup.
Le modalità di gestione a questo punto dif-
feriscono tra loro a seconda della carat-
teristica della voce selezionata.
Selezione di una voce del menu principale
senza sottomenu:
– tramite pressione breve del pulsante
MENU ESCpuò essere selezionata l’im-
postazione del menu principale che si de-
sidera modificare;
– agendo sui tasti +o –(tramite singole
pressioni) può essere scelta la nuova im-
postazione;
– tramite pressione breve del pulsante
MENU ESCsi può memorizzare l’impo-
stazione e contemporaneamente ritorna-
re alla stessa voce del menu principale pri-
ma selezionata.Selezione di “Data” e
“Impostazione Orologio”:
– tramite pressione breve del pulsante
MENU ESCsi può selezionare il primo
dato da modificare (es. ore / minuti o an-
no / mese / giorno);
– agendo sui tasti +o –(tramite singole
pressioni) può essere scelta la nuova im-
postazione;
– tramite pressione breve del pulsante
MENU ESCsi può memorizzare l’impo-
stazione e contemporaneamente passare al-
la successiva voce del menu di impostazio-
ne, se questa è l’ultima si ritorna alla stessa
voce del menu prima selezionata.
Tramite pressione lunga del pulsante
MENU ESC:
– se ci si trova al livello del menu princi-
pale, si esce dall’ambiente menu di set up;
– se ci si trova in un altro punto del me-
nu (al livello di impostazione di una voce
di sottomenu, al livello di sottomenu o al
livello di impostazione di una voce del me-
nu principale) si esce al livello di menu
principale;
– vengono salvate solo le modifiche già me-
morizzate dall’utente (già confermate con
la pressione del pulsante MENU ESC).
L’ambiente menu di setup è temporizza-
to; dopo l’uscita dal menu dovuta allo sca-
dere di questa temporizzazione vengono
salvate solo le modifiche già memorizza-
te dall’utente (già confermate con la pres-
sione breve del pulsante MENU ESC).
001-035 Fiorino IT 1ed 2-12-2009 15:28 Pagina 22

23
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDIGiorno
AnnoMese
Deutsch
Português
English
Español
Français
Italiano
Nederland
Turkçe Esempio:
fig. 18 Esempio:
Dalla videata standard per accedere alla navigazione pre-
mere il pulsante MENU ESCcon pressione breve. Per
navigare all’interno del menù premere i pulsanti +o –.
NotaA veicolo in movimento, per ragioni di sicurez-
za è possibile accedere solo al menù ridotto (imposta-
zione “Beep Velocità”). A veicolo fermo è possibile ac-
cedere al menù esteso.
F0T1000i
MENU ESC
pressione
breve
del pulsante
+
– +
–
– +
+
–
+–
–
– +
+++ ––––
++ +
– +
–
USCITA MENUBEEP VELOCITÀ
REGOLA ORA
REGOLA DATA
VEDI RADIO
AUTOCLOSE
UNITÀ MISURA
LINGUA VOLUME AVVISI VOL. TASTI BUZZ. CINTURE (
*) SERVICEBAG PASSEGGERO
(*) Funzione visualizzabile solo dopo l’avvenuta disattivazione del sistema S.B.R. da parte della Rete Assistenziale Fiat.
–+
DATI TRIP B
MENU ESC
pressione
breve
del pulsante
