ERGONOMIE UND BORDKOMFOR
T
Belüften

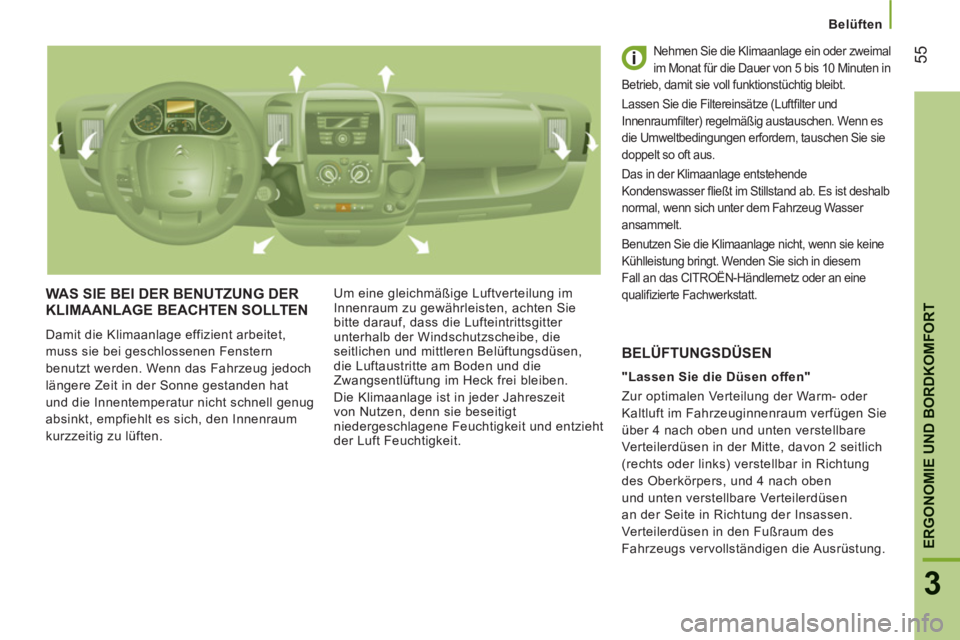

WAS SIE BEI DER BENUTZUNG DERKLIMAANLAGE BEACHTEN SOLLTEN
Damit die Klimaanlage effizient arbeitet,
muss sie bei geschlossenen Fenstern
benutzt werden. Wenn das Fahrzeug jedoch
längere Zeit in der Sonne gestanden hat
und die Innentemperatur nicht schnell genug
absinkt, empfiehlt es sich, den Innenraum
kurzzeitig zu lüften. Um eine gleichmäßige Luftverteilung im
Innenraum zu gewährleisten, achten Sie
bitte darauf, dass die Lufteintrittsgitter
unterhalb der Windschutzscheibe, die
seitlichen und mittleren Belüftungsdüsen,
die Luftaustritte am Boden und die
Zwangsentlüftung im Heck frei bleiben.
Die Klimaanlage ist in jeder Jahreszeit
von Nutzen, denn sie beseitigt
niedergeschlagene Feuchtigkeit und entzieht
der Luft Feuchtigkeit.
Nehmen Sie die Klimaanlage ein oder zweimal
im Monat für die Dauer von 5 bis 10 Minuten in
Betrieb, damit sie voll funktionstüchtig bleibt.
Lassen Sie die Filtereinsätze (Luftfi lter und
Innenraumfi lter) regelmäßig austauschen. Wenn es
die Umweltbedingungen erfordern, tauschen Sie sie
doppelt so oft aus.
Das in der Klimaanlage entstehende
Kondenswasser fl ießt im Stillstand ab. Es ist deshalb
normal, wenn sich unter dem Fahrzeug Wasser
ansammelt.
Benutzen Sie die Klimaanlage nicht, wenn sie keine
Kühlleistung bringt. Wenden Sie sich in diesem
Fall an das CITROËN-Händlernetz oder an eine
qualifi zierte Fachwerkstatt.


"Lassen Sie die Düsen offen"
Zur optimalen Verteilung der Warm- oder
Kaltluft im Fahrzeuginnenraum verfügen Sie
über 4 nach oben und unten verstellbare
Verteilerdüsen in der Mitte, davon 2 seitlich
(rechts oder links) verstellbar in Richtung
des Oberkörpers, und 4 nach oben
und unten verstellbare Verteilerdüsen
an der Seite in Richtung der Insassen.
Verteilerdüsen in den Fußraum des
Fahrzeugs vervollständigen die Ausrüstung.

BELÜFTUNGSDÜSEN

56


Belüften

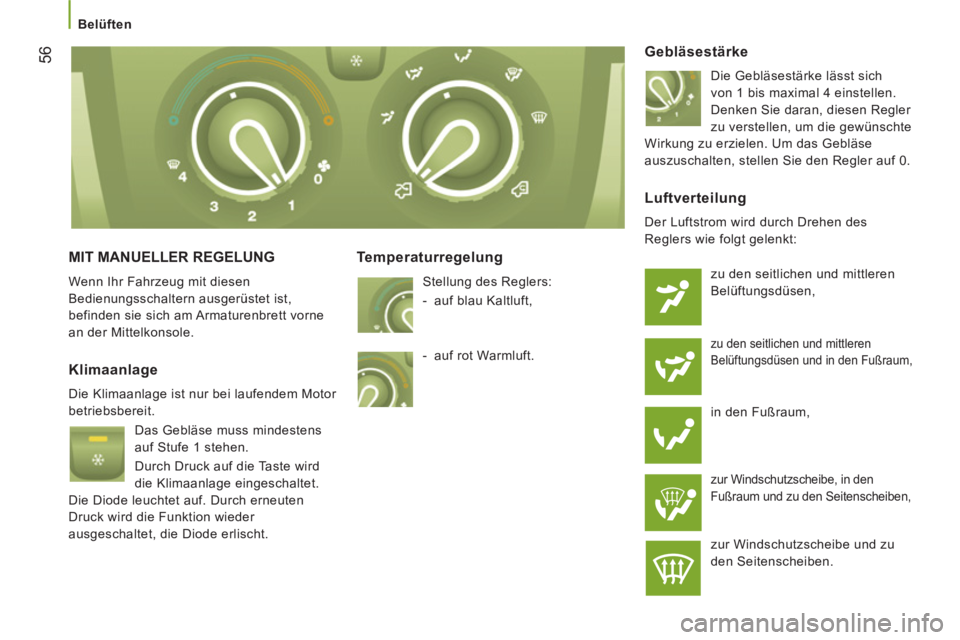

MIT MANUELLER REGELUNG

Wenn Ihr Fahrzeug mit diesen
Bedienungsschaltern ausgerüstet ist,
befinden sie sich am Armaturenbrett vorne
an der Mittelkonsole.
Temperaturregelung
Stellung des Reglers:


- auf blau Kaltluft,


Gebläsestärke

Die Gebläsestärke lässt sich
von 1 bis maximal 4 einstellen.
Denken Sie daran, diesen Regler
zu verstellen, um die gewünschte
Wirkung zu erzielen. Um das Gebläse
auszuschalten, stellen Sie den Regler auf 0.


Klimaanlage

Die Klimaanlage ist nur bei laufendem Motor
betriebsbereit.
Das Gebläse muss mindestens
auf Stufe 1 stehen.
Durch Druck auf die Taste wird
die Klimaanlage eingeschaltet.
Die Diode leuchtet auf. Durch erneuten
Druck wird die Funktion wieder
ausgeschaltet, die Diode erlischt.


Luftverteilung

Der Luftstrom wird durch Drehen des
Reglers wie folgt gelenkt:
zu den seitlichen und mittleren
Belüftungsdüsen,
zu den seitlichen und mittleren
Belüftungsdüsen und in den Fußraum,
in den Fußraum,

zur Windschutzscheibe, in den
Fußraum und zu den Seitenscheiben,
zur Windschutzscheibe und zu
den Seitenscheiben.
- auf rot Warmluft.

57
3
ERGONOMIE UND BORDKOMFOR
T
Belüften
Frischlufteinlass
Empfehlungen zur einstellung der klimaanlage
Zum richtigen Gebrauch der Anlage empfehlen wir Ihnen folgende Einstellungen:
Umwälzung der Innenluft

In diese Position sollte der Regler
nur vorübergehend gestellt werden.
Wird die Umluftfunktion
zusammen mit der Klimaanlage
und dem Gebläse (Einstellung von 1 bis 4)
benutzt, so lässt sich damit der gewünschte
Effekt sowohl im Warmluft- als auch im
Kaltluftbereich erzielen.
In der Umluftfunktion wird der Innenraum
vorübergehend gegen Geruchs- und
Rauchbelästigung von außen abgeschirmt.
Für...
Luftverteilung
Temperatur

Gebläsestärke

Luftumwälzung



AC

Warm











-

Kalt














Abtauen
Abtrocknen












Wenn Sie die gewünschte Wirkung erzielt
haben, stellen Sie den Regler wieder
auf Frischlufteinlass. Durch Öffnen des
Frischlufteinlasses wird die verbrauchte Innenluft
wieder gegen frische Luft ausgetauscht und an
den Scheiben niedergeschlagene Luft beseitigt.
Lassen Sie den Regler vorzugsweise in dieser
Position stehen. Er sollte vorzugsweise in dieser
Position stehen.

58


Belüften

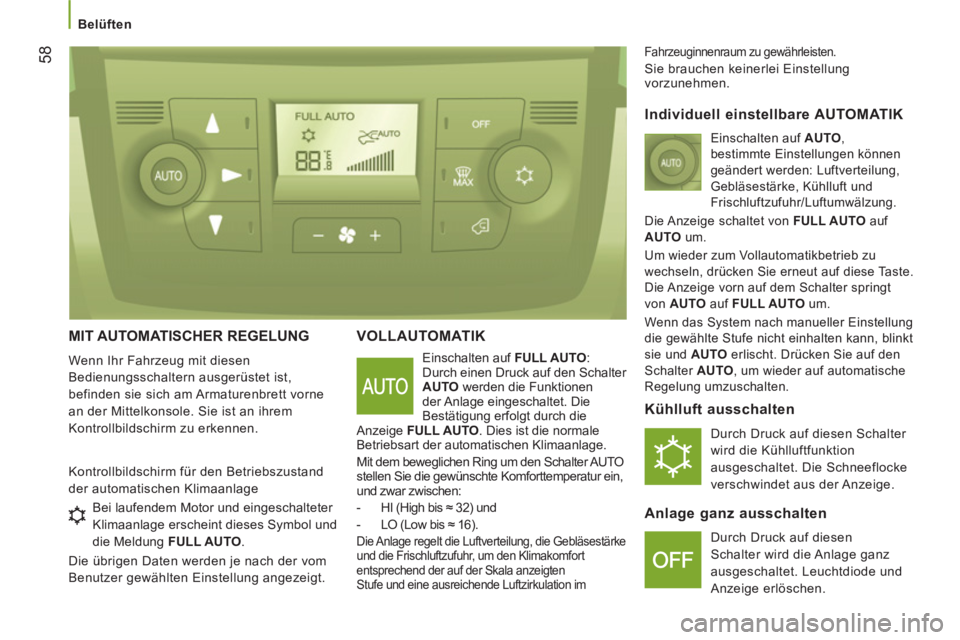

MIT AUTOMATISCHER REGELUNG

Wenn Ihr Fahrzeug mit diesen
Bedienungsschaltern ausgerüstet ist,
befinden sie sich am Armaturenbrett vorne
an der Mittelkonsole. Sie ist an ihrem
Kontrollbildschirm zu erkennen.
VOLLAUTOMATIK
Einschalten auf FULL AUTO
:
Durch einen Druck auf den Schalter
AUTO
werden die Funktionen
der Anlage eingeschaltet. Die
Bestätigung erfolgt durch die
Anzeige FULL AUTO
. Dies ist die normale
Betriebsart der automatischen Klimaanlage.
Mit dem beweglichen Ring um den Schalter AUTO
stellen Sie die gewünschte Komforttemperatur ein,
und zwar zwischen:


- HI (High bis ≈ 32) und

- LO (Low bis ≈ 16).

Die Anlage regelt die Luftverteilung, die Gebläsestärke
und die Frischluftzufuhr, um den Klimakomfort
entsprechend der auf der Skala anzeigten
Stufe und eine ausreichende Luftzirkulation im Fahrzeuginnenraum zu gewährleisten.
Sie brauchen keinerlei Einstellung
vorzunehmen.
Kontrollbildschirm für den Betriebszustand
der automatischen Klimaanlage
Bei laufendem Motor und eingeschalteter
Klimaanlage erscheint dieses Symbol und
die Meldung FULL AUTO
.
Die übrigen Daten werden je nach der vom
Benutzer gewählten Einstellung angezeigt.

Individuell einstellbare AUTOMATIK

Einschalten auf AUTO
,
bestimmte Einstellungen können
geändert werden: Luftverteilung,
Gebläsestärke, Kühlluft und
Frischluftzufuhr/Luftumwälzung.
Die Anzeige schaltet von FULL AUTO
auf
AUTO
um.
Um wieder zum Vollautomatikbetrieb zu
wechseln, drücken Sie erneut auf diese Taste.
Die Anzeige vorn auf dem Schalter springt
von AUTO
auf FULL AUTO
um.
Wenn das System nach manueller Einstellung
die gewählte Stufe nicht einhalten kann, blinkt
sie und AUTO
erlischt. Drücken Sie auf den
Schalter AUTO
, um wieder auf automatische
Regelung umzuschalten.


Kühlluft ausschalten

Durch Druck auf diesen Schalter
wird die Kühlluftfunktion
ausgeschaltet. Die Schneeflocke
verschwindet aus der Anzeige.

Anlage ganz ausschalten

Durch Druck auf diesen
Schalter wird die Anlage ganz
ausgeschaltet. Leuchtdiode und
Anzeige erlöschen.

59
3
ERGONOMIE UND BORDKOMFOR
T
Belüften
Ring zur Einstellung der Komforttemperatur
Die Temperatur lässt sich wie folgt regeln:


- Erhöhung der Innentemperatur HI (High)
bis maximal 32,

- Abkühlung der Innentemperatur LO
(Low) bis 16.

Luftverteilung

Auf einmaligen Druck schaltet sich die Leuchtdiode
der Tasten ein, die den Luftstrom wie folgt lenken:
zu den Belüftungsdüsen der
Windschutzscheibe und der
vorderen Seitenscheiben (bei
beschlagenen- vereisten Scheiben),
zu den mittleren und seitlichen
Belüftungsdüsen (Oberkörper und Gesicht),
zu den Luftverteilerdüsen im vorderen
und hinteren Bereich (Fußraum).
Durch Kombinieren der Tasten miteinander lässt sich
eine Feineinstellung der Luftverteilung vornehmen.
Gebläsestärke

Durch wiederholten Druck auf
diese Taste wird die Gebläsestärke
erhöht (+) oder verringert (-).


Frischluftzufuhr/Umwälzung
der Innenluft
Wenn diese Diode leuchtet, wird
die Innenluft umgewälzt, um den
Innenraum gegen Geruchs- und Rauchbelästigung
von außen abzuschirmen. Der Frischlufteinlass
darf nur vorübergehend geschlossen werden.
Ist die gewünschte Wirkung erzielt, wird der
Frischlufteinlass durch einen Tastendruck
wieder geöffnet, die Diode erlischt.
Durch Druck auf die Taste AUTO
wird der
Frischlufteinlass ebenfalls wieder geöffnet. Durch
Umschalten auf Frischluftzufuhr wird die verbrauchte
Innenluft wieder gegen frische Luft ausgetauscht und
an den Scheiben niedergeschlagene Luft beseitigt.
Durch erneuten Druck auf die Taste AUTO
wird die
Funktion FULL AUTO
wieder eingeschaltet.


Schnelles Abtauenund Entfernen
niedergeschlagener Feuchtigkeit
Durch Druck auf diesen Schalter erhalten Sie
schnell wieder klare Sicht. Die Leuchtdiode
leuchtet auf.
Die Anlage regelt die Kühlluft, die Gebläsestärke
und Luftzufuhr sowie die Heckscheibenheizung
und verteilt den Luftstrom optimal auf
Windschutzscheibe und vordere Seitenscheiben.
Wenn Ihr Fahrzeug mit einer Zusatzheizung
ausgerüstet ist, schalten Sie diese bitte aus, um ein
schnelles, effi zientes Abtauen und Entfernen der
niedergeschlagenen Feuchtigkeit zu gewährleisten.
ZUSATZLÜFTUNG HINTEN


Für dieses System, ergänzend
zur Serienausstattung der
Fahrgastraumlüftung, befinden
sich die Schalter am unteren Teil
des Armaturenbretts, links des
Lenkrads.

Luftaustritt

Ein Drücken dieses Schalters aktiviert
die Luftabfuhr nach außen, die Diode
schaltet sich ein. Ein erneutes Drücken
deaktiviert sie und schaltet sie aus.


Luftzufuhr

Ein Drücken dieses Schalters aktiviert die
Luftzufuhr von außen in den Innenraum,
die Diode schaltet sich ein. Ein erneutes
Drücken deaktiviert und schaltet es aus.

Belüften

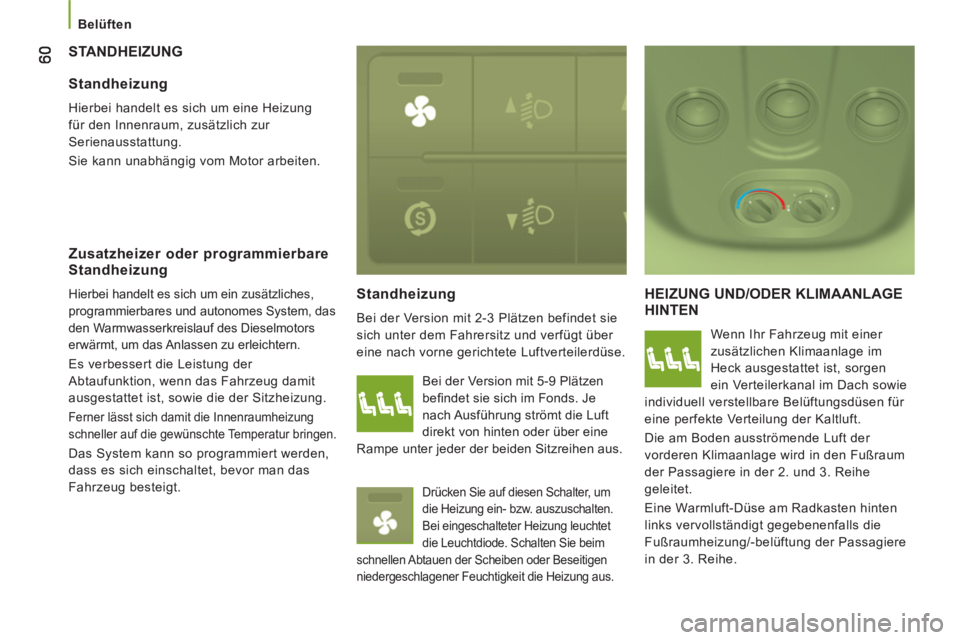

STANDHEIZUNG
Standheizun
g
Bei der Version mit 2-3 Plätzen befindet sie
sich unter dem Fahrersitz und verfügt über
eine nach vorne gerichtete Luftverteilerdüse.
HEIZUNG UND/ODER KLIMAANLAGE HINTEN

Wenn Ihr Fahrzeug mit einer
zusätzlichen Klimaanlage im
Heck ausgestattet ist, sorgen
ein Verteilerkanal im Dach sowie
individuell verstellbare Belüftungsdüsen für
eine perfekte Verteilung der Kaltluft.
Die am Boden ausströmende Luft der
vorderen Klimaanlage wird in den Fußraum
der Passagiere in der 2. und 3. Reihe
geleitet.
Eine Warmluft-Düse am Radkasten hinten
links vervollständigt gegebenenfalls die
Fußraumheizung/-belüftung der Passagiere
in der 3. Reihe.

Standheizung

Hierbei handelt es sich um eine Heizung
für den Innenraum, zusätzlich zur
Serienausstattung.
Sie kann unabhängig vom Motor arbeiten.


Zusatzheizer oder programmierbare
Standheizung
Hierbei handelt es sich um ein zusätzliches,
programmierbares und autonomes System, das
den Warmwasserkreislauf des Dieselmotors
erwärmt, um das Anlassen zu erleichtern.
Es verbessert die Leistung der
Abtaufunktion, wenn das Fahrzeug damit
ausgestattet ist, sowie die der Sitzheizung.
Ferner lässt sich damit die Innenraumheizung
schneller auf die gewünschte Temperatur bringen.
Das System kann so programmiert werden,
dass es sich einschaltet, bevor man das
Fahrzeug besteigt. Bei der Version mit 5-9 Plätzen
befi ndet sie sich im Fonds. Je
nach Ausführung strömt die Luft
direkt von hinten oder über eine
Rampe unter jeder der beiden Sitzreihen aus.
Drücken Sie auf diesen Schalter, um
die Heizung ein- bzw. auszuschalten.
Bei eingeschalteter Heizung leuchtet
die Leuchtdiode. Schalten Sie beim
schnellen Abtauen der Scheiben oder Beseitigen
niedergeschlagener Feuchtigkeit die Heizung aus.

61
3
ERGONOMIE UND BORDKOMFOR
T
Belüften

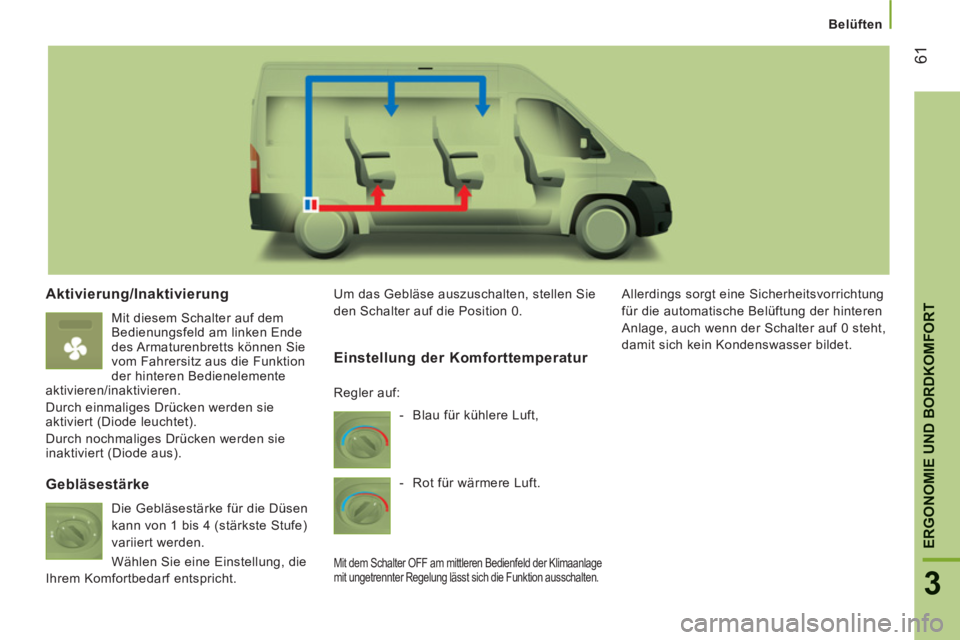

Aktivierung/Inaktivierung
Mit diesem Schalter auf dem
Bedienungsfeld am linken Ende
des Armaturenbretts können Sie
vom Fahrersitz aus die Funktion
der hinteren Bedienelemente
aktivieren/inaktivieren.
Durch einmaliges Drücken werden sie
aktiviert (Diode leuchtet).
Durch nochmaliges Drücken werden sie
inaktiviert (Diode aus). Um das Gebläse auszuschalten, stellen Sie
den Schalter auf die Position 0. Allerdings sorgt eine Sicherheitsvorrichtung
für die automatische Belüftung der hinteren
Anlage, auch wenn der Schalter auf 0 steht,
damit sich kein Kondenswasser bildet.


Gebläsestärke

Die Gebläsestärke für die Düsen
kann von 1 bis 4 (stärkste Stufe)
variiert werden.
Wählen Sie eine Einstellung, die
Ihrem Komfortbedarf entspricht.

Einstellung der Komforttemperatur



- Blau für kühlere Luft,

- Rot für wärmere Luft.

Mit dem Schalter OFF am mittleren Bedienfeld der Klimaanlage
mit ungetrennter Regelung lässt sich die Funktion ausschalten.
Regler auf:

62


Belüften


PROGRAMMIERBARE
STANDHEIZUNG
Wenn Ihr Fahrzeug mit einer eigenständigen,
programmierbaren Standheizung ausgerüstet
ist, bringt diese den Motor schrittweise auf eine
Temperatur, bei der er sich leichter starten lässt. Mit einer integrierten Zeitschaltuhr
lässt sich die Einschaltzeit der Heizung
programmieren. Der Innenraum wird
schneller erwärmt.
Kontrollleuchte des Heizungszyklus
Digitaler Programmierer

Das Bedienfeld der Standheizung befindet
sich links unten am Armaturenbrett. Displaybeleuchtung
Anzeige der Nummer des
gewählten Programms
Taste zur Anzeige der Uhrzeit
Tasten zur Einstellung der Uhrzeit
Auswahl des gespeicherten
Programms
Taste zum sofortigen Einschalten
der Heizung
Kontrollleuchte zum Einstellen
und Ablesen der Uhrzeit
