ZUBEHÖR

Ausrüstung
DACHTRÄGER

Montieren Sie die Querträger an den dafür
vorgesehenen Befestigungen. Weitere Informationen zu den Längen
(L1 bis L4) und Höhen (H1 bis H3) des
Fahrzeugs in Abschnitt 9, Unterabschnitt
"Abmessungen". Überschreiten Sie niemals das zulässige
Gesamtgewicht des Fahrzeugs.
WEITERES ZUBEHÖR

Diese auf ihre Zuverlässigkeit und
Sicherheit geprüften und zugelassenen
Zubehör- und Originalteile sind alle für Ihr
Fahrzeug geeignet. Sie können aus einem
umfassenden Sortiment an gelisteten Teilen
und Originalteilen wählen.
Ausrüstung für gewerbliche Zwecke Maximale Nutzlast der Dachträger: 100 kg,
verteilt (alle Modelle)
Die Dachträger können nur auf den
Modellversionen H1 und H2 angebracht werden. Weitere Informationen zu unten genannten
Ausrüstungs- und Ausstattungsteilen
erhalten Sie in Ihrem Händlernetz.
Dachträger für kurzen, mittleren und langen
Radstand (Ladetrennwände alle Typen),
Trittplatte, Laderolle, Trittbrett,
Anhängerkupplung, Anhänger-Kabelsatz
7/13-polig, 7/7-polig, 13-polig: Diese
Anhängerkupplung muss grundsätzlich
von einem Vertreter des CITROËN-
Händlernetzes montiert werden.
Dachträger für die verschiedenen Höhen,
zusätzlicher Dachträger,
Trennwände, Schutz-Bodenbelag,
rutschfester Bodenbelag.

136


Ausrüstung


Ein weiteres Zubehörprogramm umfasst die
Bereiche Komfort, Freizeit und Pflege: Autoradios, Freisprechanlage, Lautsprecher,
Navigationssystem, ...
Der Einbau eines nicht von Automobiles
CITROËN empfohlenen elektrischen
Geräts oder Zubehörteils kann zu einer
Betriebsstörung in der elektronischen Anlage
Ihres Fahrzeugs führen.
Einbau eines Funksenders
Vor dem nachträglichen Einbau eines
Funksenders mit Außenantenne an Ihrem
Fahrzeug empfehlen wir Ihnen, sich an
einen CITROËN-Vertreter zu wenden.
Die Vertreter des CITROËN-Händlernetzes
können Sie über die Eigenschaften der
Funksender informieren (Frequenzband,
maximale Sendeleistung, Antennenposition,
spezielle Einbauvoraussetzungen),
die gemäß der Richtlinie über die
elektromagnetische Verträglichkeit von
Kraftfahrzeugen (2004/104/EG) eingebaut
werden können. Alarmanlagen, Scheibengravur,
Verbandkasten, Sicherheitsweste,
Einparkhilfe hinten, Warndreieck, ...
Mit den Airbags kompatible Bezüge für
Vordersitz, Gummifußmatten, Fußmatten
aus Stoff, Schneeketten, ...
Um jede Behinderung unter dem Pedalwerk
zu vermeiden:


- achten Sie darauf, dass die Fußmatte
richtig liegt und befestigt ist,

- legen Sie niemals mehrere Matten
übereinander. Zierleisten, Schmutzfänger vorne,
Schmutzfänger hinten, Holzfußboden,
Windabweiser, ...
Scheibenreiniger, Reinigungs- und
Pflegemittel für innen und außen,
Ersatzglühlampen, ...
Wir bitten Sie, dies zur Kenntnis zu
nehmen und empfehlen Ihnen, sich an
einen Vertreter Ihrer Marke zu wenden, der
Ihnen gerne die empfohlenen Geräte oder
Zubehörteile zeigt.
Je nach Bestimmungsland ist es Vorschrift,
Sicherheitsweste, Warndreieck und
Ersatzglühlampen im Fahrzeug mitzuführen.

137
7
KONTROLLE
N
Innen
Dieser Vorgang darf nur bei stehendem
Fahrzeug und geöffneter Fahrertür
ausgeführt werden.
Ziehen Sie den Hebel an der Seite des
Armaturenbretts an.


Außen

Schieben Sie den Sperrriegel oberhalb des Kühlergrills
nach rechts und heben Sie die Motorhaube an.
Schließen

Senken Sie die Motorhaube ab und lassen Sie sie aus geringer
Höhe zufallen. Überprüfen Sie, ob sie richtig eingerastet ist.

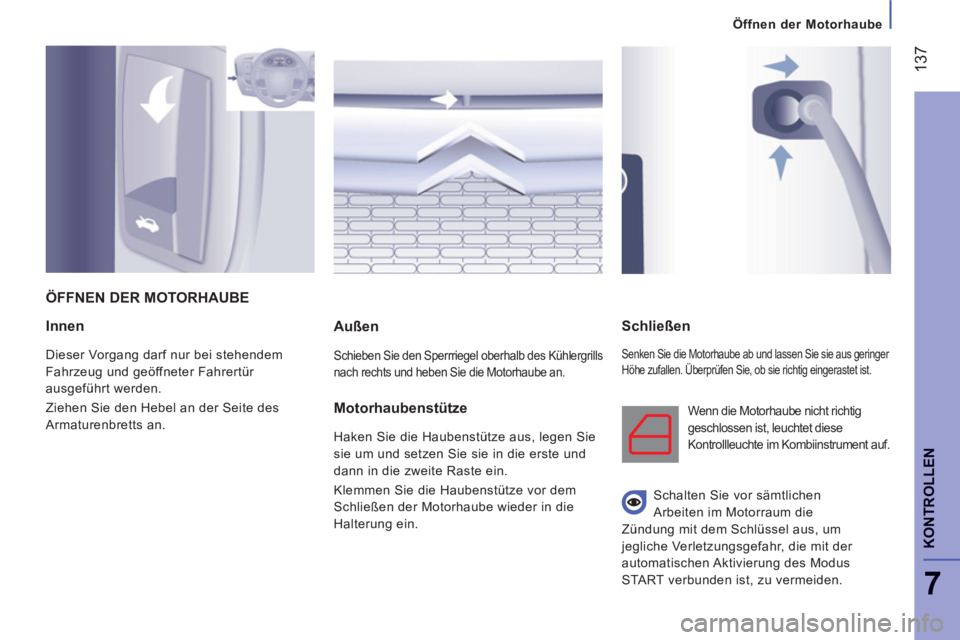

ÖFFNEN DER MOTORHAUBE

Motorhaubenstütze

Haken Sie die Haubenstütze aus, legen Sie
sie um und setzen Sie sie in die erste und
dann in die zweite Raste ein.
Klemmen Sie die Haubenstütze vor dem
Schließen der Motorhaube wieder in die
Halterung ein.

Wenn die Motorhaube nicht richtig
geschlossen ist, leuchtet diese
Kontrollleuchte im Kombiinstrument auf.
Schalten Sie vor sämtlichen
Arbeiten im Motorraum die
Zündung mit dem Schlüssel aus, um
jegliche Verletzungsgefahr, die mit der
automatischen Aktivierung des Modus
START verbunden ist, zu vermeiden. Öffnen der Motorhaube

138


Motorraum


DIESELMOTOREN



1.
Behälter für Scheiben- und
Scheinwerferwaschanlage

2.
Sicherungskasten

3.
Behälter für Kühlflüssigkeit

4.
Behälter für Bremsflüssigkeit und
Hydraulikflüssigkeit (Kupplung)
5.
Luftfilter

6.
Ölmessstab
2,2 l 100 Motor

7.
Motoröl-Einfüllöffnung
2,2 l 100 Motor

8.
Behälter für Servolenkung Batterieanschlüsse:
+ Pluspol
- Minuspol (masse)

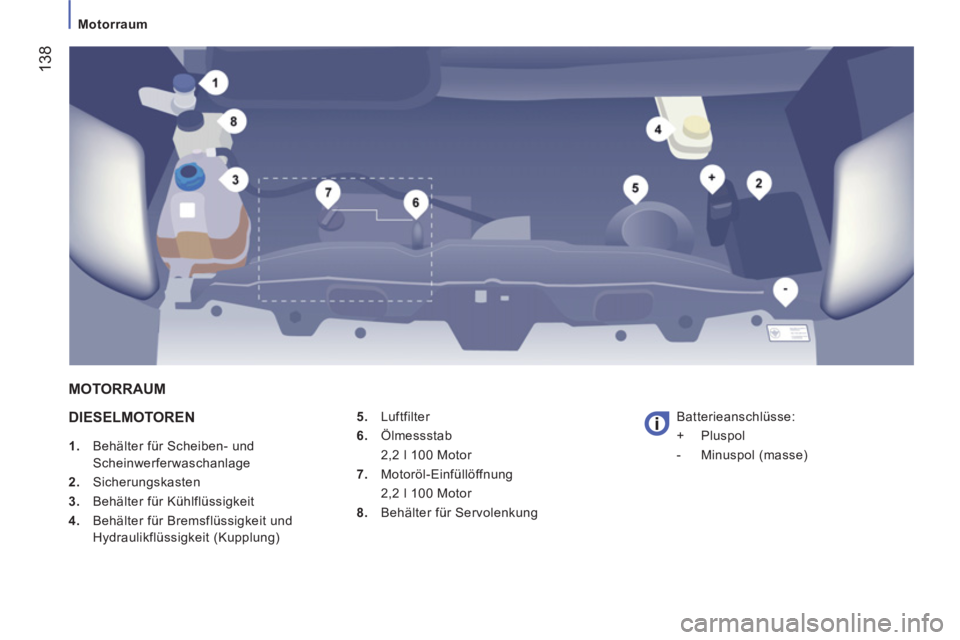

MOTORRAUM

139
7
KONTROLLE
N
Füllstände
FÜLLSTÄNDE
Diese Kontrollen gehören zur gängigen Pfl ege und
Unterhaltung Ihres Fahrzeugs und dienen der Erhaltung
seines guten Betriebszustands. Erkundigen Sie sich nach den
diesbezüglich geltenden Vorschriften bei einem Vertreter des
CITROËN-Händlernetzes oder schauen Sie im Wartungsheft
nach, das sich in der Mappe mit den Borddokumenten befi ndet.

Um die Betriebssicherheit des Motors und
der Abgasreinigungsanlage auf Dauer zu
gewährleisten, darf dem Motoröl kein Zusatzmittel
beigegeben werden.
Füllstand der Bremsflüssigkeit

Die Flüssigkeit muß unbedingt in den im
Wartungsplan des Herstellers vorgesehenen
Abständen ausgetauscht werden.
Verwenden Sie die vom Hersteller empfohlenen,
den DOT4 Normen entsprechenden Betriebsstoffe.
Die Flüssigkeit muss zwischen den auf dem
Behälter befi ndlichen Markierungen MINI
und MAXI

stehen.
Wenn Sie häufi g Bremsfl üssigkeit nachfüllen müssen,
deutet dies auf einen Defekt hin, den Sie so schnell
wie möglich vom CITROËN-Händlernetz oder von einer
qualifi zierten Fachwerkstatt beheben lassen sollten.

Wenn Sie die Motorabdeckung
entfernen/ wieder einbauen müssen,
gehen Sie vorsichtig zu Werke, damit die
Befestigungsklammern nicht beschädigt werden.

Ölmessstab
Markierungen auf dem
Ölmessstab:

Ölwechsel

Er muss unbedingt in den vorgesehenen Abständen
vorgenommen werden, wobei der Viskositätsgrad
des Öls dem im Wartungsplan des Herstellers
genannten entsprechen sollte. Über die Vorschriften
können Sie sich beim CITROËN-Händlernetz oder
auf der Internetseite Infotec informieren.
Ziehen Sie vor dem Befüllen den Ölmessstab heraus.
Prüfen Sie den Füllstand nach dem Befüllen
(Maximum niemals überschreiten).
Denken Sie daran, den Deckel wieder auf den
Behälter zu schrauben, bevor Sie die Motorhaube
schließen.

Wahl des Viskositätsgrades

Das Öl muss in jedem Fall den
Qualitätsnormen des Herstellers genügen.
Kontrollleuchten

Die Kontrolle durch die Leuchten im
Kombiinstrument wird in Abschnitt 2
behandelt, und zwar im Unterabschnitt
"Bedienungseinheit".

A
= Maximum

Wenn Sie diese Markierung
überschritten haben, wenden Sie sich
bitte an das CITROËN-Händlernetz
oder an eine qualifi zierte Fachwerkstatt.


B
= Minimum
Der Ölstand darf nie unter
diese Markierung absinken.
Ölstand
Kontrollieren Sie den Ölstand regelmäßig
und füllen Sie zwischen 2 Ölwechseln Öl
nach. (Der Verbrauch beträgt maximal
0,5 l auf 1000 km). Die Kontrolle erfolgt
bei waagerecht stehendem Fahrzeug und
kaltem Motor mit Hilfe des Ölmessstabes.

14
0


Füllstände

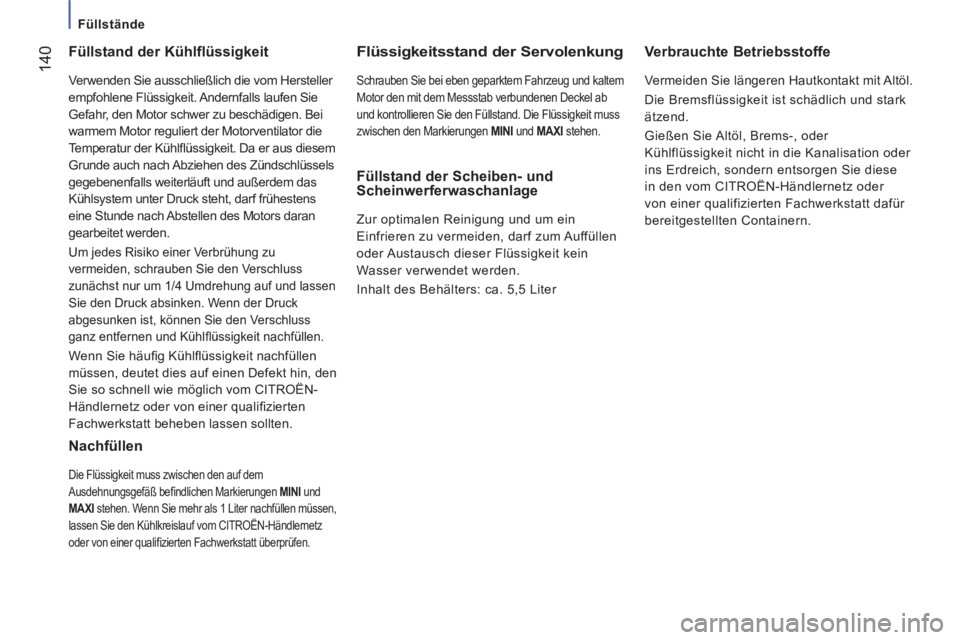

Füllstand der Kühlflüssigkeit

Verwenden Sie ausschließlich die vom Hersteller
empfohlene Flüssigkeit. Andernfalls laufen Sie
Gefahr, den Motor schwer zu beschädigen. Bei
warmem Motor reguliert der Motorventilator die
Temperatur der Kühlfl üssigkeit. Da er aus diesem
Grunde auch nach Abziehen des Zündschlüssels
gegebenenfalls weiterläuft und außerdem das
Kühlsystem unter Druck steht, darf frühestens
eine Stunde nach Abstellen des Motors daran
gearbeitet werden.
Um jedes Risiko einer Verbrühung zu
vermeiden, schrauben Sie den Verschluss
zunächst nur um 1/4 Umdrehung auf und lassen
Sie den Druck absinken. Wenn der Druck
abgesunken ist, können Sie den Verschluss
ganz entfernen und Kühlfl üssigkeit nachfüllen.

Wenn Sie häufi g Kühlfl üssigkeit nachfüllen
müssen, deutet dies auf einen Defekt hin, den
Sie so schnell wie möglich vom CITROËN-
Händlernetz oder von einer qualifi zierten
Fachwerkstatt beheben lassen sollten.
Flüssigkeitsstand der Servolenkung

Schrauben Sie bei eben geparktem Fahrzeug und kaltem
Motor den mit dem Messstab verbundenen Deckel ab
und kontrollieren Sie den Füllstand. Die Flüssigkeit muss
zwischen den Markierungen MINI
und MAXI
stehen.

Verbrauchte Betriebsstoffe

Vermeiden Sie längeren Hautkontakt mit Altöl.
Die Bremsflüssigkeit ist schädlich und stark
ätzend.
Gießen Sie Altöl, Brems-, oder
Kühlflüssigkeit nicht in die Kanalisation oder
ins Erdreich, sondern entsorgen Sie diese
in den vom CITROËN-Händlernetz oder
von einer qualifizierten Fachwerkstatt dafür
bereitgestellten Containern.


Nachfüllen

Die Flüssigkeit muss zwischen den auf dem
Ausdehnungsgefäß befi ndlichen Markierungen MINI
und
MAXI
stehen. Wenn Sie mehr als 1 Liter nachfüllen müssen,
lassen Sie den Kühlkreislauf vom CITROËN-Händlernetz
oder von einer qualifi zierten Fachwerkstatt überprüfen.
Füllstand der Scheiben- und
Scheinwerferwaschanlage
Zur optimalen Reinigung und um ein
Einfrieren zu vermeiden, darf zum Auffüllen
oder Austausch dieser Flüssigkeit kein
Wasser verwendet werden.
Inhalt des Behälters: ca. 5,5 Liter

14
1
7
KONTROLLE
N


Kontrollen
KONTROLLEN
Luftfilter und Innenraumfilter

Ein verschmutzter Innenraumfilter kann die
Leistungen der Klimaanlage beeinträchtigen
und lästige Gerüche hervorrufen. Die
Abstände, in denen die Filtereinsätze
ausgewechselt werden sollten, finden Sie im
Wartungsheft.
Wechseln Sie sie je nach
Umweltbedingungen (Staub in der Luft...)
und Beanspruchung des Fahrzeugs
(Stadtfahrten...) wenn nötig doppelt so oft
(Abschnitt 7, Unterabschnitt "Motorraum").
Mechanisches Getriebe

Lassen Sie den Füllstand gemäß dem
Wartungsplan des Herstellers kontrollieren.
Um die Hauptfüllstände und
bestimmte Fahrzeugkomponenten
laut Wartungsplan des Herstellers zu
kontrollieren, schauen Sie bitte im
Wartungsheft auf den für den Motor Ihres
Fahrzeugs geltenden Seiten nach.
Verwenden Sie nur von CITROËN empfohlene
Produkte oder solche von gleicher Qualität und
mit den gleichen Eigenschaften.
Um die Funktionstüchtigkeit so wichtiger
Aggregate wie der Bremsanlage zu
gewährleisten, hat CITROËN spezielle Produkte
ausgewählt und hält diese für Sie bereit.
Um die elektrischen Bauteile nicht zu
beschädigen, darf der Motorraum auf keinen
Fall mit einem Hochdruckgerät gereinigt
werden.
Wenn die Feststellbremse zu viel Spiel
hat oder wenn man feststellt, dass sie an
Wirksamkeit verloren hat, muss sie auch
zwischen zwei Wartungen eingestellt werden.
Handbremse beim CITROËN-Händlernetz oder
bei einer qualifi zierten Fachwerkstatt überprüfen
lassen. Ablassen des Wassers im Diesel-Kraftstofffilter

Wenn diese Warnleuchte
aufl euchtet, lassen Sie das Wasser
aus dem Filter ab. Entleeren Sie
den Filter ansonsten regelmäßig
bei jedem Motorölwechsel.
Um das Wasser abzulassen, lösen Sie die
Ablassschraube oder den Wasserfühler am
unteren Ende des Filters. Achten Sie darauf,
dass das Wasser vollständig abläuft. Drehen
Sie dann die Schraube bzw. den Wasserfühler
wieder zu.
HDi-Motoren sind nach modernster Technik
ausgelegt. Jeder Eingriff erfordert deshalb
besondere Fachkenntnisse, wie sie Ihnen das
CITROËN-Händlernetz garantiert.
Batterie

Lassen Sie die Batterie vor Beginn des Winters
beim CITROËN-Händlernetz oder von einer
qualifi zierten Fachwerkstatt überprüfen.

Bremsbeläge

Der Verschleiß der Bremsbeläge ist vom Fahrstil
abhängig. Daher kann vor allem bei Fahrzeugen,
die im Stadtverkehr bzw. auf Kurzstrecken
eingesetzt werden, eine Kontrolle der Bremsbeläge
auch zwischen den Wartungen erforderlich sein.
Außer auf ein Leck im Kreislauf weist ein
Absinken der Bremsflüssigkeit auf eine
Abnutzung der Bremsbeläge hin.


Abnutzungsgrad der Bremsscheiben/Bremstrommeln

Auskunft über die Kontrolle des
Abnutzungsgrades der Bremsscheiben/
Bremstrommeln erteilt das CITROËN-Händlernetz
oder eine qualifi zierte Fachwerkstatt.
Ölfilter

Ölfilterpatrone regelmäßig laut Empfehlung
im Wartungsplan austauschen.







Das Vorhandensein dieses Aufklebers, insbesondere
beim stop & start-System, weist auf die Verwendung
einer bleihaltigen 12V-Batterie mit spezieller
Technologie und Eigenschaften hin. Der Austausch
oder das Abklemmen dieser Batterie ist in jedem Fall
durch einen CITROËN-Vertragspartner oder eine
qualifi zierte Fachwerkstatt vorzunehmen.

142


Kontrollen

Dieselpartikelfilter

Zusätzlich zum Katalysator trägt dieser
Filter zur Reinhaltung der Luft bei, indem er
die nicht verbrannten schädlichen Partikel
herausfiltert. Auf diese Weise werden
rußhaltige Abgase vermieden.
Der in der Auspuffanlage eingefügte
Filter sorgt für die Ansammlung der
Kohlenstoffpartikel. Das Motorsteuergerät
steuert automatisch und regelmäßig
die Beseitigung der Kohlenstoffpartikel
(Regenerierung).
Der Regenerierungsprozess wird in
Abhängigkeit der Menge der angesammelten
Partikel sowie der Nutzungsbedingungen
des Fahrzeugs ausgelöst. Während der
Regenerierungsphase kann es zu einer
Erhöhung der Leerlaufdrehzahl, zum
Einschalten der Kühlerventilatoren, zu einer
erhöhten Rauchentwicklung und zu einer
erhöhten Temperatur an der Abgasanlage
kommen, die jedoch keine Auswirkung auf
die Fahrzeugfunktion und die Umwelt haben. Wenn der Motor über einen längeren
Zeitraum mit sehr niedriger Geschwindigkeit
oder im Leerlauf dreht, kann es am Auspuff
bei Beschleunigung zur Entwicklung von
Wasserdampf kommen. Dieser hat jedoch
keine Auswirkungen auf das Fahrzeug oder
die Umwelt.
Aufgrund der erhöhten Temperatur an der
Auspuffanlage, die auf den normalen Betrieb
des Partikelfilters zurückzuführen ist, sollten
Sie Ihr Fahrzeug nicht über entflammbaren
Materialien parken (Gras, trockene Blätter,
Tannennadeln, ...), um jegliche Brandgefahr
zu vermeiden.
Sättigung / Regenerierung

Funktionsstörung
Bei anhaltender Anzeige dieser Warnmeldung,
dies bitte keinesfalls ignorieren; die
Warnmeldung weist auf eine Funktionsstörung
in der Einheit Auspuffanlage / Partikelfi lter hin.

Vom CITROËN-Händlernetz oder einer
qualifi zierten Fachwerkstatt überprüfen lassen.


Bei Verstopfungsgefahr erscheint
eine Meldung auf dem Display des
Kombiinstrumentes, ein Signalton erklingt und
die Service-Kontrollleuchte wird eingeschaltet.
Diese Warnung erscheint bei beginnender
Sättigung des Partikelfi lters (z.B. bei
außergewöhnlich langen Stadtfahrten: geringe
Geschwindigkeit, Stau etc.).
Zur Regenerierung des Filters wird empfohlen –
sobald es der Verkehr zulässt – ca. 15 Minuten
lang mit einer Geschwindigkeit von mindestens
60 km/h und einer Motordrehzahl höher als
2 000 U/min zu fahren (bis die Kontrollleuchte
und/oder die Meldung erlischt).
Vermeiden Sie es, falls möglich, den
Motor vor Beendigung der Regenerierung
des Filters auszuschalten; wiederholte
Unterbrechungen können zu einem
vorzeitigen Verschleiß des Motoröls führen.
Die Regenerierung des Filters sollte nicht
bei stehendem Fahrzeug beendet werden.
