2014 CITROEN DS4 Manual do condutor (in Portuguese)

207Condução

Posições da alavanca de
velocidades

N.
Neutral (Ponto morto).

R.
Reverse (Marcha-atrás).

1, 2, 3, 4, 5, 6.
Velocidades em modo
sequencial.

AUTO.
Acende-se quando o modo
automático é seleccionado. Apaga-
se quando passa para o modo
sequencial.



Indicações no quadro de bordo

Arranque do veículo



N
fica intermitente no quadro de bordo,
acompanhado por um sinal sonoro e por
uma mensagem no ecrã, se a alavanca
das velocidades não se encontrar na
posição N
aquando do arranque.

)
Seleccione a posição N
.

)
Pressione a fundo o pedal do travão.

)
Efectue o arranque do motor.

N
aparece no ecrã do quadro de
bordo.

)
Seleccione o modo automático
(posição A
), o modo sequencial (posição
M
) ou marcha-atrás (posição R
).

)
Desengrene o travão de
estacionamento, excepto se este estiver
programado em modo automático.

)
Liberte progressivamente o pedal do
travão.

)
Acelere.

AUTO
e 1
, 1
ou R
são
apresentados no ecrã do quadro
de bordo.

Pressione obrigatoriamente o pedal de
travão durante o arranque do motor.
O avisador Pé no travão

acende-se no quadro de
bordo, acompanhado por um
sinal sonoro e por uma mensagem no
ecrã, se o pedal do travão não estiver
pressionado no arranque do motor.

Para obter uma aceleração ideal,
por exemplo ao ultrapassar outro
veículo, pressione a fundo o pedal
do acelerador e passe o ponto de
resistência.


Retoma temporária do controlo
manual das velocidades
Poderá retomar temporariamente o controlo
da passagem das velocidades através dos
comandos sob o volante "+"
e "-"
: se o regime
do motor o permitir, o pedido de alteração de
velocidade é levado em consideração.
Esta função permite-lhe antecipar
determinadas situações como a ultrapassagem
de um veículo ou a aproximação de uma cur va.
Após alguns instantes sem acção nos
comandos, a caixa de velocidades gere
novamente as velocidades de forma
automática.



Modo manual



)
Seleccione a posição A
.


Modo automatizado


AUTO
e a velocidade engrenada
são apresentados no ecrã do
quadro de bordo.
A caixa de velocidades funciona em modo
auto-activo, sem inter venção do condutor.
Selecciona permanentemente a velocidade
que melhor se adaptar aos seguintes
parâmetros:


- optimização do consumo,

- estilo de condução,

- perfil da estrada,

- carga do veículo.


)
Seleccione a posição M
.
As velocidades engrenadas são sucessivamente
apresentadas no ecrã do quadro de bordo.
Os pedidos de alteração da
velocidade são levados em
consideração apenas se o regime
do motor o permitir. Não é necessário soltar o pedal do acelerador
durante alterações de velocidade.
Aquando de uma travagem ou ao abrandar, a
caixa de velocidades regride automaticamente
para poder colocar o veículo na velocidade
adequada.
Em caso de forte aceleração, a velocidade
superior não será engrenada sem acção do
condutor nos comandos sob o volante.

Com o veículo em movimento, nunca
seleccione o ponto morto N
.
Com o veículo em movimento nunca
seleccione ponto morto N
.

A qualquer instante é possível alterar
o modo, deslocando a alvanca de
velocidades de A
para M
ou vice-versa.

209Condução

Paragem do veículo
Anomalia de funcionamento

Com a ignição ligada, o acendimento
intermitente de AUTO
, acompanhado por
um sinal sonoro e por uma mensagem no
ecrã multifunções, indica um problema de
funcionamento na caixa de velocidades.
Solicite a verificação pela rede CITROËN ou
por uma oficina qualificada.

Em caso de imobilização do veículo,
com o motor em funcionamento,
coloque imperativamente a alavanca
de velocidades em ponto morto N
.
Antes de qualquer inter venção no
compartimento do motor, verifique
se a alavanca de velocidades se
encontra em ponto morto N
e se o
travão de estacionamento se encontra
engrenado.
Em todos os casos de estacionamento,
engrene imperativamente o travão
de estacionamento para imobilizar o
veículo, excepto se este se encontrar
programado para o modo automático.
Antes de desligar o motor, é possível:


- passar à posição N
para ficar em ponto
morto,
ou

- deixar a velocidade engrenada; neste
caso, o veículo não poderá ser deslocado. Para engrenar a marcha-atrás, o veículo
deverá ser imobilizado com o pé no pedal do
travão.


)
Seleccione a posição R
.

A baixa velocidade, se for efectuado um pedido
para marcha-atrás, o avisador N
acender-
se-á de forma intermitente e a caixa passará
automaticamente para ponto morto. Para
engrenar a marcha-atrás, coloque a alavanca
na posição N
e, em seguida, na posição R
.
Em ambos os casos, deverá i
mperativamente
engrenar o travão de estacionamento
para
imobilizar o veículo, excepto se este estiver
programado para o modo automático.

Marcha-atrás


Ao engrenar a marcha-atrás é emitido
um sinal sonoro.

Caixa de velocidades automática


Painel da caixa de
velocidades
Caixa de velocidades automática de seis
velocidades que proporciona o conforto do
automatismo total, enriquecido com programa
desportivo e para neve, ou a passagem manual
das velocidades.
São propostos quatro modos de condução:


- o funcionamento automático
para a gestão
electrónica das velocidades de caixa,

- o programa desportivo
para proporcionar
um estilo de condução mais dinâmico,

- o programa neve
para melhorar a
condução em caso de má aderência,

- o funcionamento manual
para a passagem
sequencial das velocidades por parte do
condutor.


1.
Alavanca de velocidades.

2.
Botão "S"
(spor t)
.

3.
Botão " 7
" (neve)
.


Alavanca de velocidades


P.
Estacionamento.


- Imobilização do veículo, travão de
estacionamento activado ou desactivado.

- Arranque do motor.

R.
Marcha-atrás.


- Manobras de recuo, veículo parado, motor
em ralenti.

N.
Ponto morto.


- Imobilização do veículo, travão de
estacionamento engrenado.

- Arranque do motor.

D.
Funcionamento automático.

M +/-.
Funcionamento manual com passagem
sequencial das seis velocidades.


)
Empurre uma vez para a frente para
seleccionar a velocidade seguinte.
ou


)
Empurre uma vez para trás para
seleccionar a velocidade anterior.



Indicações no quadro de bordo

Ao deslocar a alavanca na grelha para
seleccionar uma posição, acende-se o
respectivo indicador no quadro de bordo.

P.
Parking (Estacionamento)

R.
Reverse (Marcha atrás)

N.
Neutral (Ponto morto)

D.
Drive (Condução automática)

S.
Programa sport


7
. Programa neve


1 a 6.
Velocidades engrenadas em
funcionamento manual

-.
Valor inválido em funcionamento manual.

211Condução

Arranque do veículo



)
Com o pé no travão, seleccione a
posição P
ou N
.

)
Efectue o arranque do motor.
Caso contrário, será emitido um sinal sonoro,
acompanhado por uma mensagem no ecrã
multifunções.


)
Com o motor em funcionamento, pressione
o pedal do travão.

)
Desengrene o travão de estacionamento,
excepto se este estiver programado no
modo automático.

)
Seleccione a posição R
, D
ou M
.

)
Liberte progressivamente o pedal do
travão.
O veículo começa a deslocar-se.

Se, com o veículo em movimento,
a posição N
for seleccionada
inadvertidamente, deixe o motor entrar
em ralenti e, em seguida, engrene a
posição D
para acelerar.
Quando o motor se encontrar em
funcionamento ao ralenti, se for
seleccionada a posição R
, D
ou M
,
o veículo desloca-se, mesmo que não
pressione o acelerador.
Com o motor em funcionamento, nunca
deixe as crianças sem vigilância no
interior do veículo.
Com o motor em funcionamento,
em caso de operações de manutenção,
engrene o travão de estacionamento e
seleccione a posição P
.



Funcionamento automático



)
Seleccione a posição D
para a passagem
automática
das seis velocidades.
A caixa de velocidades funcionará em
modo auto-adaptativo, sem inter venção do
condutor. Esta selecciona permanentemente a
velocidade de caixa mais adequada ao estilo
de condução, ao per fil da estrada e à carga do
veículo.
Para obter uma aceleração máxima sem tocar
na alavanca, pressione a fundo o pedal do
acelerador (kick down). A caixa de velocidades
selecciona automaticamente a velocidade
inferior ou mantém a velocidade seleccionada
até ao regime máximo do motor.
Aquando da travagem, a caixa de velocidades
selecciona automaticamente a velocidade
inferior, para proporcionar uma eficácia do
travão motor.
Se tirar bruscamente o pé do acelerador,
a caixa de velocidades não passará para
a velocidade superior, para melhorar a
segurança.

Nunca seleccione a posição N
com o
veículo em movimento.
Nunca seleccione as posições P
ou R
,
enquanto o veículo não estiver
totalmente parado.

Funcionamento manual



)
Seleccione a posição M
para a passagem
sequencial
das seis velocidades.

)
Empurre a alavanca para o sinal +
para
passar à velocidade superior.

)
Puxe a alavanca para o sinal -
para passar
à velocidade inferior.
A passagem de uma velocidade para a outra é
realizada apenas se as condições de velocidade
do veículo e do regime do motor o permitirem.
Caso contrário, aplicam-se momentaneamente
as regras do funcionamento automático.

D
desaparece e as velocidades
engrenadas são apresentadas
sucessivamente no quadro de bordo.
Em regimes baixos ou altos, a velocidade
seleccionada é apresentada de forma
intermitente durante alguns segundos,
sendo de seguida apresentada a velocidade
realmente engrenada.
A passagem da posição D
(automátic a)
à posição M
(manual) pode efectuar-se a
qualquer momento.
Aquando da paragem ou a muito baixa
velocidade, a caixa de velocidades selecciona
automaticamente a velocidade M1
.
Em funcionamento manual, os programas sport
e neve não funcionam.

Programas sport e neve


Programa sport "S"



)
Prima o botão " S
", após colocar o motor
em funcionamento.
A caixa de velocidades adopta automaticamente
um estilo de condução dinâmico.
É apresentado S
no quadro de
bordo.


Programa neve " 7
"



)
Prima o botão " 7
", com o motor em
funcionamento.
A caixa de velocidades adapta-se à condução
em estradas com más condições de aderência.
Este programa facilita os arranques e a
motricidade quando as condições de aderência
forem fracas.
É apresentado 7
no quadro de
bordo.



Regresso ao funcionamento
automático


)
A qualquer altura, prima novamente
o botão seleccionado para sair do
programa accionado e regressar ao modo
autoadaptativo.
Estes dois programas específicos completam
o funcionamento automático em caso de
utilizações particulares.

213Condução

Valor inválido em funcionamento
manual
Este símbolo é apresentado se
uma velocidade estiver engrenada
incorrectamente (selector entre duas
posições).



Paragem do veículo

Antes de desligar o motor, pode passar para a
posição P
ou N
para ficar em ponto morto.
Em ambos os casos, engrene o travão de
estacionamento para imobilizar o veículo,
excepto se este estiver programado para o
modo automático.

Se a alavanca não estiver na posição P
,
quando a porta de condutor for aberta
ou 45 segundos após a ignição ser
desligada, é emitido um sinal sonoro e
é apresentada uma mensagem.


)
Reposicione a alavanca na
posição P
; o sinal sonoro é
interrompido e a mensagem
desaparece.




Anomalia de funcionamento


Com a ignição ligada, o acendimento deste
avisador, acompanhado por um sinal sonoro
e por uma mensagem no ecrã multifunções,
indica uma avaria da caixa de velocidades.
Nesse caso, esta passa para o modo de
emergência, ficando bloqueada na
3ª velocidade. Poderá sentir um impacto
significativo ao passar de P
a R
e de N
a R
.
Este impacto não constitui um risco para a
caixa de velocidades.
Não ultrapasse a velocidade de 100 km/h,
no limite da legislação local.
Solicite a verificação pela rede CITROËN ou
por uma oficina qualificada.
Este avisador pode acender-se igualmente em
caso de abertura de uma porta.
Arrisca-se a deteriorar a caixa de
velocidades:


- se pressionar os pedais do
acelerador e do travão em
simultâneo,

- se forçar, em caso de avaria da
bateria, a passagem da posição P

para outra posição.
De modo a limitar o consumo de
combustível aquando de uma
paragem prolongada como o motor
em funcionamento (engarrafamento...),
posicione a alavanca de velocidades
em N
e accione o travão de
estacionamento, excepto se este estiver
programado para o modo automático.

Sistema que mantém o veículo imobilizado por
um curto espaço de tempo (cerca de
2 segundos) aquando de um arranque numa
zona inclinada, o tempo suficiente para passar
do pedal de travão para o pedal do acelerador.
Esta função só está activa quando:


- o veículo estiver completamente
imobilizado com o pé no pedal de travão,

- determinadas condições de inclinação
estiverem reunidas,

- a porta do condutor se encontrar fechada.
A ajuda ao arranque em zona inclinada não
pode ser neutralizada.

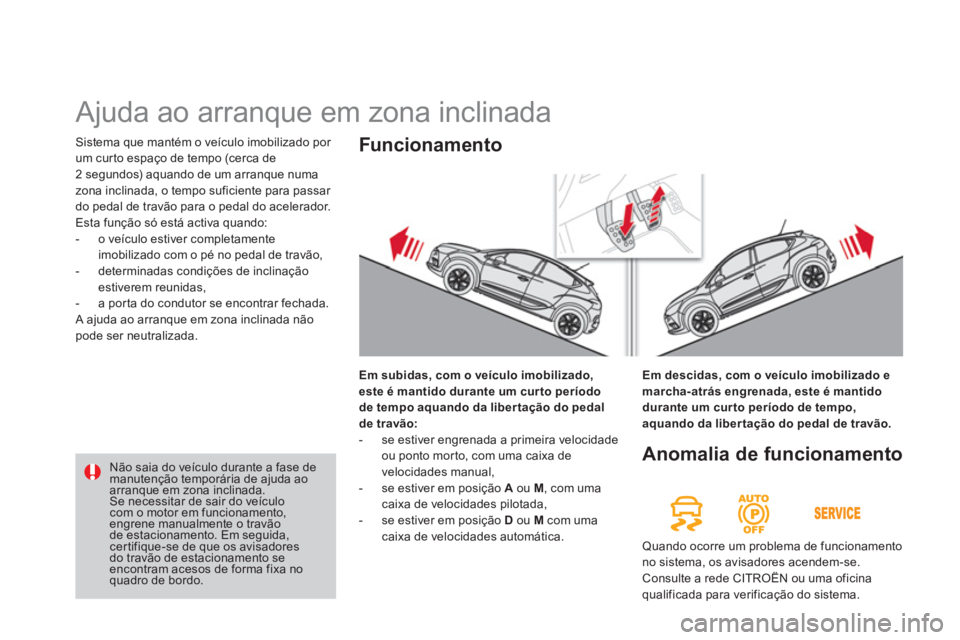

Ajuda ao arranque em zona inclinada


Em subidas, com o veículo imobilizado,
este é mantido durante um cur to período
de tempo aquando da liber tação do pedal
de travão:



- se estiver engrenada a primeira velocidade
ou ponto morto, com uma caixa de
velocidades manual,

- se estiver em posição A
ou M
, com uma
caixa de velocidades pilotada,

- se estiver em posição D
ou M
com uma
caixa de velocidades automática.


Funcionamento

Anomalia de funcionamento

Quando ocorre um problema de funcionamento
no sistema, os avisadores acendem-se.
Consulte a rede CITROËN ou uma oficina
qualificada para verificação do sistema.
Não saia do veículo durante a fase de
manutenção temporária de ajuda ao
arranque em zona inclinada.
Se necessitar de sair do veículo
com o motor em funcionamento,
engrene manualmente o travão
de estacionamento. Em seguida,
cer tifique-se de que os avisadores
do travão de estacionamento se
encontram acesos de forma fixa no
quadro de bordo.

Em descidas, com o veículo imobilizado e
marcha-atrás engrenada, este é mantido
durante um cur to período de tempo,
aquando da liber tação do pedal de travão.
