263Informações práticas











Substituir uma lâmpada


As luzes encontram-se equipadas com
vidro em policarbonato, revestidos por
um verniz protector:


)
não as limpe com um pano
seco ou abrasivo, nem com um
detergente ou solvente,


)
utilize uma esponja e água com
sabão ou um produto com um pH
neutro,

)
ao utilizar a lavagem de alta
pressão em sujidade persistente,
não aponte a lança de maneira
persistente para os faróis, para as
luzes e para os seus contornos,
para evitar deteriorar o respectivo
verniz e a junta de estanqueidade. A substituição de uma lâmpada deve
ser efectuada com a luz apagada há
alguns minutos (risco de queimadura
grave).


)
Não toque directamente na
lâmpada com os dedos: utilize um
pano sem pêlos.
É obrigatório utilizar apenas lâmpadas
do tipo anti-ultravioletas (UV), para não
danificar as luzes.
Substitua sistematicamente uma
lâmpada com defeito por uma lâmpada
nova com a mesma referência e
características.



Risco de electrocução

A substituição de uma lâmpada de
xénon (D1S-35W) deve ser efectuada
pela rede CITROËN ou por uma oficina
qualificada imperativamente.

Com as lâmpadas de pinos de tipo H1,
H7... respeite o seu posicionamento
para garantir a melhor qualidade de
iluminação.

Modelo com lâmpadas de xénon
e luzes direccionais


1.
Luzes de cruzamento/estrada
direccionais (D1S-35W).


2.
Luzes de mudança de direcção
(PY21W âmbar).


3.
Luzes diurnas (P21/5W XL).


4.
Luzes de presença (díodos).


5.
Luzes de nevoeiro (H11- 55W).











Modelo com luzes de halogéneo



1.
Luzes de mudança de direcção
(H21 branca).


2.
Luzes de cruzamento (H7- 55W).


3.
Luzes de estrada (H1- 55W).


4.
Luzes diurnas (P21/5W XL).


5.
Luzes de presença (díodos).


6.
Luzes de nevoeiro (H11- 55W).





Acesso às lâmpadas

Consoante as motorizações e apenas do lado
esquerdo, deverá, previamente, efectuar as
seguintes operações para aceder às tampas
de protecção das lâmpadas.


)
Retire o deflector de ar, desencaixando-o
ao nível dos três pés de apoio respectivos.

)
Desencaixe o cabo de comando de
abertura do capot ao nível das duas
fixações respectivas.

)
Desloque o cabo para baixo.
Após a substituição da lâmpada em questão,
não se esqueça de repor tudo no local
adequado (cabo e deflector de ar).


Luzes dianteiras

265Informações práticas










Substituição das luzes de
cruzamento (apenas no modelo
com luzes de halogéneo)


)
Retire a tampa de protecção puxando a
lingueta.

)
Desligue o conector da lâmpada.

)
Afaste as molas para libertar a lâmpada.

)
Retire a lâmpada e substitua-a.
Para proceder à montagem, efectue estas
operações pela ordem inversa.














Substituição das luzes de
mudança de direcção
Ao montar novamente, feche
cuidadosamente a tampa de protecção
para garantir a estanqueidade da luz.
As lâmpadas de cor âmbar, tais como
as luzes de mudança de direcção,
devem ser substituídas por lâmpadas
de características e cor idênticas.
Um funcionamento intermitente muito rápido
do avisador das luzes de mudança de direcção
(direita ou esquerda) indica a avaria de uma
das lâmpadas do lado correspondente.

Modelo com luzes de xénon



)
Retire a tampa de protecção, puxando a
lingueta.

)
Desligue o conector da lâmpada.

)
Afaste as molas para libertar a tampa.

)
Retire a lâmpada e substitua-a.
Para a montagem, efectue estas operações
pela ordem inversa.

Modelo com luzes de

halog

éneo



)
Rode um quarto de volta o porta-lâmpadas
e retire-o.

)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.

Substituição das luzes diurnas



)
Retire a tampa de protecção puxando a
lingueta.

)
Desligue o conector da lâmpada.

)
Rode um quarto de volta o porta-lâmpadas
e retire-o.

)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.



Substituição das luzes de
estrada (apenas no modelo de
luzes de halogéneo)


)
Retire a tampa de protecção, puxando a
lingueta.

)
Desligue o conector da lâmpada.

)
Aperte as molas para libertar a lâmpada.

)
Retire a lâmpada e substitua-a.
Para a montagem, efectue estas operações
pela ordem inversa.












Substituição das luzes laterais de
mudança de direcção integradas


)
Introduza uma chave de parafusos no meio
da luz lateral de mudança de direcção
entre a mesma e a base do retrovisor.

)
Rode a chave de fendas para extrair a luz
lateral de mudança de direcção e retire-a.

)
Desligue o conector da luz lateral de
mudança de direcção.
Para montar novamente, efectue as operações
pela ordem inversa.
Para obter ajuda, contacte a rede CITROËN ou
uma oficina qualificada.

267Informações práticas







Substituição dos focos laterais

Para a substituição deste tipo de lâmpadas
de díodos, consulte a rede CITROËN ou uma
oficina qualificada.



Substituição das guias de luzes/
luzes de presença

Para a substituição deste tipo de lâmpadas
de díodos, consulte a rede CITROËN ou uma
oficina qualificada.








Substituição das luzes de
nevoeiro


)
Introduza uma chave de parafusos no orifício
do embelezador.

)
Puxe, efectuando o movimento de alavanca
para desencaixar o embelezador do pára-
choques (o sensor de ajuda ao estacionamento
permanece solidário do embelezador).

)
Retire os dois parafusos de fixação do módulo
e retire-o do respectivo alojamento.

)
Desligue o conector do porta-lâmpadas.

)
Rode um quarto de volta o porta-lâmpadas e
retire-o.

)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue as operações pela
ordem inversa.
Para a substituição destas lâmpadas, também
poderá consultar a rede CITROËN ou uma oficina
qualificada.

1.
Luz de travagem (P21/5W).


2.
Luzes de presença (díodos).


3.
Luz de mudança de direcção
(PY21W âmbar).


4.
Luz de marcha-atrás (P21W).


5.
Luzes de nevoeiro (P21W).






























Luzes traseiras

As lâmpadas de cor âmbar, assim
como as luzes de mudança de
direcção, deverão ser substituídas por
lâmpadas com características e cor
idênticas.
As luzes, situadas na porta da mala,
à excepção dos guias de luz, são
elementos artificiais. Têm uma função
puramente estética.

Substituição das luzes de travagem, de marcha-atrás e de mudança de direcção

As três lâmpadas são substituídas a partir do exterior da mala:


)
abra a mala,

)
retire a grelha de acesso no revestimento
lateral correspondente,

)
desaparafuse as duas porcas através de
uma chave de caixa de 10 e, em seguida,
acabe de as desaparafusar à mão,

)
desencaixe o conector da luz,

)
retire com cuidado a luz puxando através
do eixo para o exterior,
)
retire a junta de estanqueidade em espuma,

)
desencaixe os dois pequenos conectores
secundários,

)
afaste as duas linguetas e retire o porta-
lâmpadas,

)
rode um quarto de volta a lâmpada e
substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.
Tenha o cuidado de encaixar a luz nas guias
permanecendo no eixo do veículo.
Aperte sem forçar para garantir a
estanqueidade mas sem deteriorar a luz.

269Informações práticas


Substituição das guias de luzes/
luzes de presença






Substituição das luzes da chapa
de matrícula (W5W)

Substituir a terceira luz de stop
(díodos)
Para a substituição deste tipo de luz de diodos,
consulte a rede CITROËN ou uma oficina
qualificada.
Para a substituição deste tipo de lâmpadas
de díodos, consulte a rede CITROËN ou uma
oficina qualificada. Para facilitar a desmontagem, efectue este
procedimento com a porta da mala semi-
aberta.


)
Insira uma chave de parafusos fina no
entalhe no exterior da parte transparente.

)
Empurre para o exterior.

)
Retire o transparente.

)
Substitua a lâmpada com defeito.
Para a montagem, pressione a parte
transparente para a desencaixar.

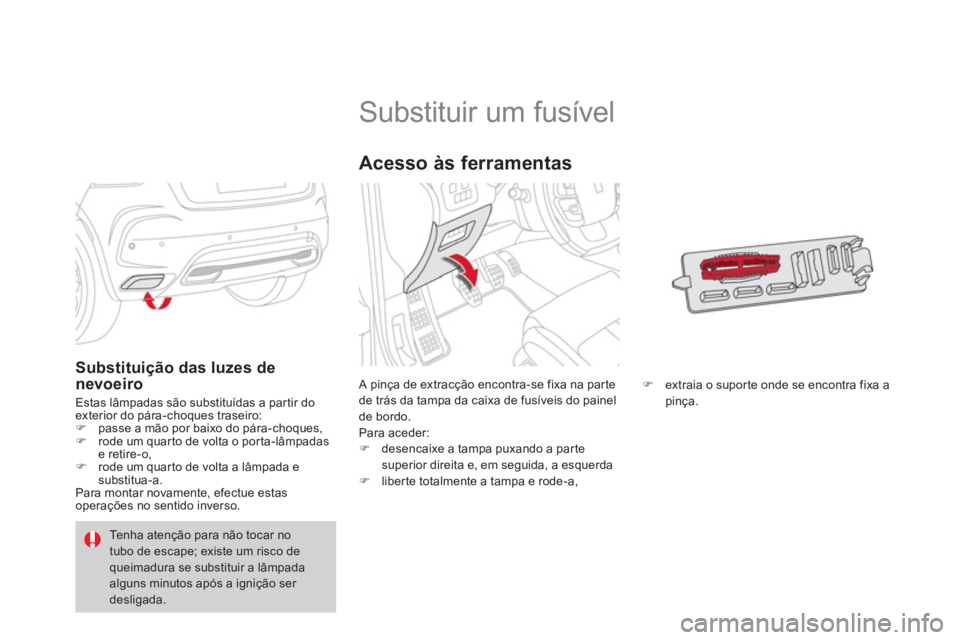

Substituir um fusível

A pinça de extracção encontra-se fixa na parte
de trás da tampa da caixa de fusíveis do painel
de bordo.
Para aceder:


)
desencaixe a tampa puxando a parte
superior direita e, em seguida, a esquerda

)
liberte totalmente a tampa e rode-a,


Acesso às ferramentas


)
extraia o suporte onde se encontra fixa a
pinça.








Substituição das luzes de
nevoeiro
Estas lâmpadas são substituídas a partir do
exterior do pára-choques traseiro:


)
passe a mão por baixo do pára-choques,

)
rode um quarto de volta o porta-lâmpadas
e retire-o,

)
rode um quarto de volta a lâmpada e
substitua-a.
Para montar novamente, efectue estas
operações no sentido inverso.
Tenha atenção para não tocar no
tubo de escape; existe um risco de
queimadura se substituir a lâmpada
alguns minutos após a ignição ser
desligada.
