271Informações práticas

Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consulte a rede CITROËN ou uma
oficina qualificada.
A CITROËN declina toda a
responsabilidade por custos
associados à reparação do veículo ou
avarias resultantes da instalação de
acessórios auxiliares não fornecidos,
não recomendados pela CITROËN
e não instalados de acordo com as
prescrições, em particular quando o
consumo do conjunto de aparelhos
suplementares ligados ultrapassar os
10 miliamperes.
Antes de substituir um fusível, é necessário:


)
conhecer a causa da avaria e solucioná-la,

)
desligar todos os consumidores eléctricos,

)
imobilizar o veículo e desligar a ignição,

)
identificar o fusível com defeito através
das tabelas de atribuição e dos esquemas
apresentados nas págnas seguintes.


Substituir um fusível


Correcto

Incorrecto

A substituição de um fusível não
mencionado nas tabelas apresentadas
em seguida poderá dar origem a um
problema de funcionamento grave no
seu veículo. Consulte a rede CITROËN
ou uma oficina qualificada.
Pinça
Para efectuar uma inter venção num fusível,
é imperativo:


)
utilizar a pinça especial para extrair o
fusível do respectivo compartimento e
verificar o estado do filamento.

)
substituir sempre o fusível avariado por um
novo com intensidade equivalente (mesma
cor); uma intensidade diferente poderá
provocar um problema de funcionamento
(risco de incêndio).
Se a avaria se reproduzir pouco depois da
substituição do fusível, solicite a verificação do
equipamento eléctrico pela rede CITROËN ou
por uma oficina qualificada.

Fusíveis no painel de bordo

As caixas de fusíveis encontram-se na parte
inferior do painel de bordo (lado esquerdo).

Acesso aos fusíveis



)
Consulte o parágrafo "Acesso às ferramentas".

273Informações práticas

Caixa 1



Fusível N.°



Intensidade


Funções



F8



3 A

Sirene do alarme, calculador do alarme.


F13



10 A

Isqueiro.


F14



10 A

Tomada de 12 V mala.


F16



3 A



Iluminação do grande compartimento de arrumação multifuncional,
luzes de leitura de mapas traseiras, iluminação do porta-luvas.


F17



3 A

Iluminação da pala de sol, luzes de leitura de mapas dianteiras.


F28



15 A

Auto-rádio, auto-rádio (pós-equipamento).


F30



20 A

Limpa-vidros traseiro.


F32



10 A

Amplificador Hi-Fi.

Caixa 2



Fusível N.°



Intensidade


Funções



F36



15 A

Tomada de 12 V traseira.


F37



-

Não utilizado.


F38



-

Não utilizado.


F39



-

Não utilizado.


F40



25 A

Tomada de 230 V/50 Hz.


Tabela de fusíveis

A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria
(lado esquerdo).
Acesso aos fusíveis



)
Desencaixe a tampa.

)
Substitua o fusível (ver parágrafo
correspondente).

)
Após a inter venção, feche cuidadosamente
a tampa para garantir o isolamento da
caixa de fusíveis.



Fusíveis no compar timento
do motor

275Informações práticas


Fusível N.°



Intensidade


Funções



F19



30 A

Velocidade reduzida/elevada do limpa-vidros dianteiro.


F20



15 A

Bomba do lava-vidros dianteiro e traseiro.


F21



20 A

Bomba do lava-faróis.


F22



15 A

Avisador sonoro.


F23



15 A

Luz de estrada direita .


F24



15 A

Luz de estrada esquerda .


F27



5 A

Luz de cruzamento esquerda .


F28



5 A

Luz de cruzamento direita.


Tabela de fusíveis

Bateria de 12 V

A bateria encontra-se situada sob o capot do
motor.
Para aceder ao borne (+):


)
destranque o capot através do comando
interior e, em seguida, do comando
exterior,

)
eleve o capot e, em seguida, fixe-o com a
respectiva vareta,

)
eleve a tampa em plástico para aceder ao
borne (+).


Acesso à bateria


Após a montagem da bateria, o Stop &
Start ficará activo apenas após uma
imobilização contínua do veículo,
cuja duração depende das condições
climáticas e do estado de carga da
bateria (até cerca de 8 horas).





A presença desta etiqueta,
principalmente com o Stop & Start,
indica a utilização de uma bateria
de chumbo de 12 V de tecnologia
e características específicas, que
necessita, se for desligada ou
substituída, da intervenção exclusiva
da rede CITROËN ou de uma oficina
qualificada.


Antes de qualquer
intervenção
Imobilize o veículo, engrene o travão
de estacionamento, coloque a caixa
de velocidades em ponto morto e, em
seguida, desligue a ignição.
Verifique que todos os equipamentos
eléctricos se encontram desligados.

Modo de execução para efectuar o arranque
do motor a partir de outra bateria ou para
recarregar a sua bateria descarregada.

277Informações práticas


)
Ligue o cabo vermelho ao terminal (+)
da bateria avariada A
e, em seguida, ao
terminal (+) da bateria auxiliar B
.

)
Ligue uma extremidade do cabo verde
ou preto ao terminal (-) da bateria auxiliar
B
(ou no ponto de massa do veículo
reparador).

)
Ligue a outra extremidade do cabo verde
ou preto no ponto de massa C
do veículo
avariado (ou ao suporte do motor).
)
Coloque o motor em funcionamento do
veículo reparador e deixe-o funcionar
durante alguns minutos.

)
Accione o motor de arranque do veículo
avariado e deixe funcionar o motor.
Se o motor não arrancar imediatamente,
corte o cotacto e aguarde alguns instantes
antes de fazer uma nova tentativa.

)
Aguarde o regresso ao "ralenti" e, em
seguida, desligue os cabos de socorro na
ordem inversa.

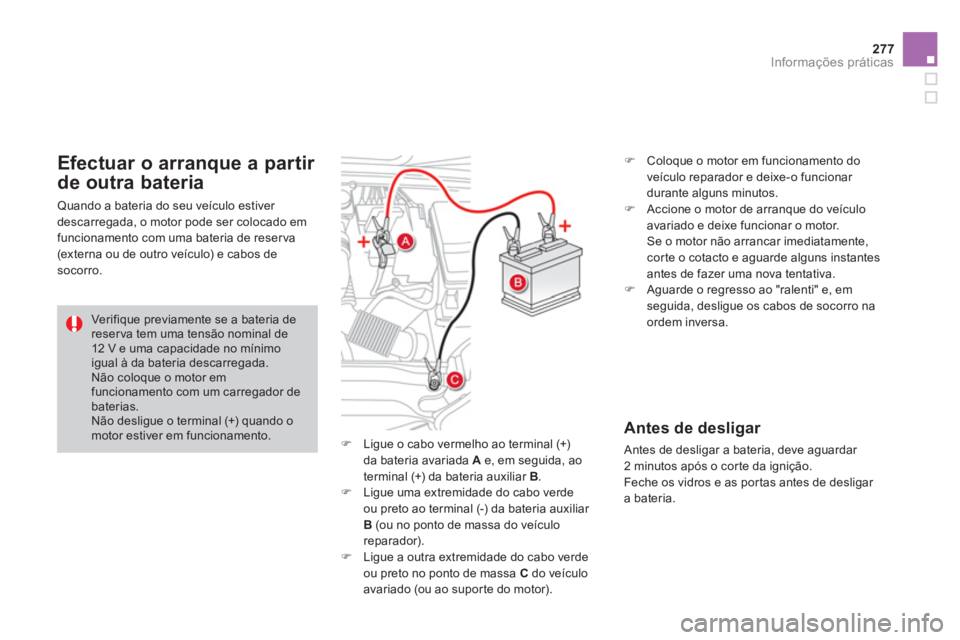

Efectuar o arranque a partir
de outra bateria
Quando a bateria do seu veículo estiver
descarregada, o motor pode ser colocado em
funcionamento com uma bateria de reserva
(externa ou de outro veículo) e cabos de
socorro.

Verifique previamente se a bateria de
reser va tem uma tensão nominal de
12 V e uma capacidade no mínimo
igual à da bateria descarregada.
Não coloque o motor em
funcionamento com um carregador de
baterias.
Não desligue o terminal (+) quando o
motor estiver em funcionamento.







Antes de desligar

Antes de desligar a bateria, deve aguardar
2 minutos após o corte da ignição.
Feche os vidros e as portas antes de desligar
a bateria.

Recarregar a bateria com
um carregador de bateria


)
Desligue a bateria do veículo.

)
Respeite as instruções de utilização
fornecidas pelo fabricante do carregador.

)
Ligue novamente a bateria começando
pelo borne (-).

)
Verifique a limpeza dos bornes e dos
terminais. Se estiverem cobertos com
sulfato (resíduo esbranquiçado ou
esverdeado), devem ser desmontados e
limpos

Com o Stop & Start, a recarga da
bateria não necessita que esta seja
desligada.


Reinicialização após ligar a
bateria

Após ligar novamente a bateria, ligue a
ignição e aguarde, pelo menos, um minuto
antes de efectuar o arranque, para permitir a
inicialização dos sistemas electrónicos.
Com base nos capítulos correspondentes,
deverá conseguir reinicializar:


- os elevadores de vidros eléctricos
sequenciais,

- a data e a hora,

- as regulações do auto-rádio ou do sistema
de navegação integrado.
Verifique a ausência de mensagens de
erro ou de avisadores de aler ta após
ligar a ignição novamente.
No entanto, se após estas operações
subsistirem ligeiras perturbações,
consulte a rede CITROËN ou uma
oficina qualificada.


)
Posicione a braçadeira E
aberta do cabo
no borne (+) da bateria.

)
Pressione verticalmente a braçadeira
para a posicionar correctamente contra a
bateria.

)
Bloqueie a braçadeira baixando o manípulo D
.


Ligar o borne (+)
Desligar o borne (+)



)
Eleve o manípulo D
ao máximo para
desbloquear a braçadeira E
.


Não force pressionando o manípulo,
uma vez que se a braçadeira estiver
mal posicionada, o bloqueio é
impossível; recomece o procedimento.
