2014 CITROEN DS3 Upute Za Rukovanje (in Croatian)

223Praktične informacije
Broj osiguračaJakostNamjena
F820 AVišenamjenski ekran, autoradio, radio s navigacijom, računalo alarma, sirena alarma.
F
930 AUtičnica 12 V, napajanje nosača prijenosnog navigacijskog uređaja.
F10 15 ASklopke na upravljaču.
F1
115 AKontakt brava, dijagnostička utičnica, računalo automatskog mjenjača.
F1
215 ADavač kiše/vanjskog svjetla, kućište opsluživanja prikolice.
F1
35 AGlavni stop prekidač, kućište opsluživanja motora.
F1415 ARačunalo pomoći pri parkiranju, računalo zračnih jastuka, ploča s instrumentima, automatski klima uređaj, USB Box, Hi-Fi pojačalo.
F15
30 AZaključavanje.
F1
6-Ne koristi se.
F1740 AGrijači stražnjeg stakla i vanjskih retrovizora.
S
H-Shunt PARC.

Osigurači u prostoru
motora
Kućište osigurača nalazi se u prostoru motora,
blizu akumulatora (na lijevoj strani).
Pristup osiguračima
)
Otkvačite poklopac. )
Zamijenite osigurač (vidi odgovarajuću
točku).)
Nakon zahvata, vrlo pažljivo zatvorite
poklopac, kako bi se osiguralo br tvljenjekućišta osigurača.
Svaki zahvat na osiguračima u kućištu smještenom na akumulatoru mora se obaviti u mreži CITROËN ili u nekoj stručnoj radionici.

225
Praktične informacije


Tablica osigurača
Broj osiguračaJakostNamjena
F120 A
Napajanje računala motora, relej upravljanja sklopom ventilatora motora, glavni relej vi

Broj osiguračaJakostNamjena
F1230 APr va i druga brzina brisača vjetrobrana.
F1
340 ANapajanje kućišta inteligentnog opsluživanja (+ nakon kontakta).
F1
430 ANapajanje Valvetronic (VTi).
F1
510 ADesno dugo svjetlo.
F16 10 A
Lijevo dugo svjetlo.
F1715 ALijevo kratko svjetlo.
F18 15
ADesno kratko svjetlo.
F1
915 ALambda sonde i elektroventili (VTi), elektroventili (dizel),
elektroventil EGR
(dizel).
F20 10 APumpe, upravljani termostat
(VTi), elektroventil razvoda (THP), davač vode u dizel gorivu (dizel).
F2
15 ANapajanje upravljanja sklopom ventilatora motora, ABS /
ESP, pumpa turbokompresora (THP).

227Praktične informacije


Ta b l i c a jakih osigurača
Broj osiguračaJakostNamjena
MF1*60 A Sklop ventilatora motora.
MF2* 30 A
Pumpa ABS/ESP.
MF3 * 30 A
Elektroventili ABS/ESP.
MF4 * 60 A
Napajanje kući

Akumulator Postupak punjenja ispražnjenog akumulatora i postupak pokretanja motora pomoću drugog akumulatora.

Akumulator se nalazi u prostoru motora.
Pristup:
)
otvorite poklopac motora, pomoću
unutra

Praktične informacije
Ako je akumulator u vašem vozilu ispražnjen,motor se može pokrenuti pomoćnim akumulatorom(vanjskim akumulatorom ili akumulatorom nekogdrugog vozila) i pomoćnim kabelima.


Pokretanje motora pomoću
drugog akumulatora


Prethodno provjerite da je nazivni naponpomoćnog akumulatora 12 V i da je njegov
kapacitet barem jednak kapacitetu ispražnjenog akumulatora.
Ne pokrećite motor priključivanjem punjačaakumulatora.
Ne odspajajte stezaljku (+) dok motor radi.
)Cr veni kabel spojite na izvod (+) akumulatora u kvaru A
, zatim na izvod (+)pomoćnog akumulatora B.)Jedan kraj zelenog ili crnog kabela spojite na izvod (-) pomoćnog akumulatora B(ilina točku mase drugog vozila).)Drugi kraj zelenog ili crnog kabela spojite na točku mase C
vašeg vozila (ili na nosač
motora).
)
Pokrenite motor drugog vozila i pustite gada radi nekoliko minuta.)
Uključite elektropokretač u vozilu s praznim
akumulatorom i pustite da motor radi. Ako se motor ne pokrene odmah, prekinitekontakt i pričekajte nekoliko trenutaka prije
novog poku

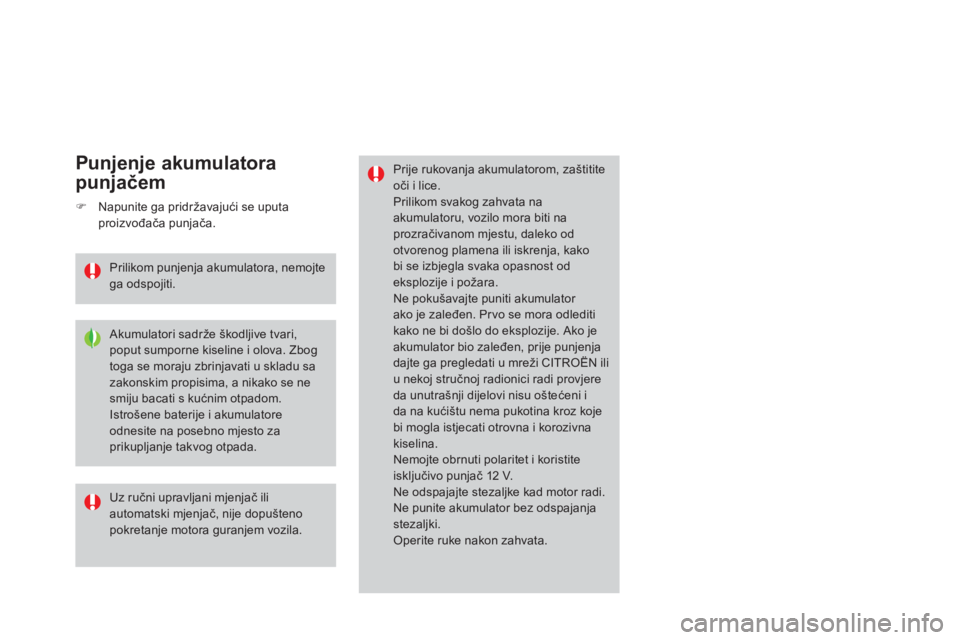

Prije rukovanja akumulatorom, zaštititeoči i lice. Prilikom svakog zahvata na akumulatoru, vozilo mora biti naprozračivanom mjestu, daleko od otvorenog plamena ili iskrenja, kako bi se izbjegla svaka opasnost od eksplozije i požara.Ne pokušavajte puniti akumulator ako je zaleđen. Pr vo se mora odleditikako ne bi do
