2014 CITROEN DS3 CABRIO Priručnik (in Serbian)

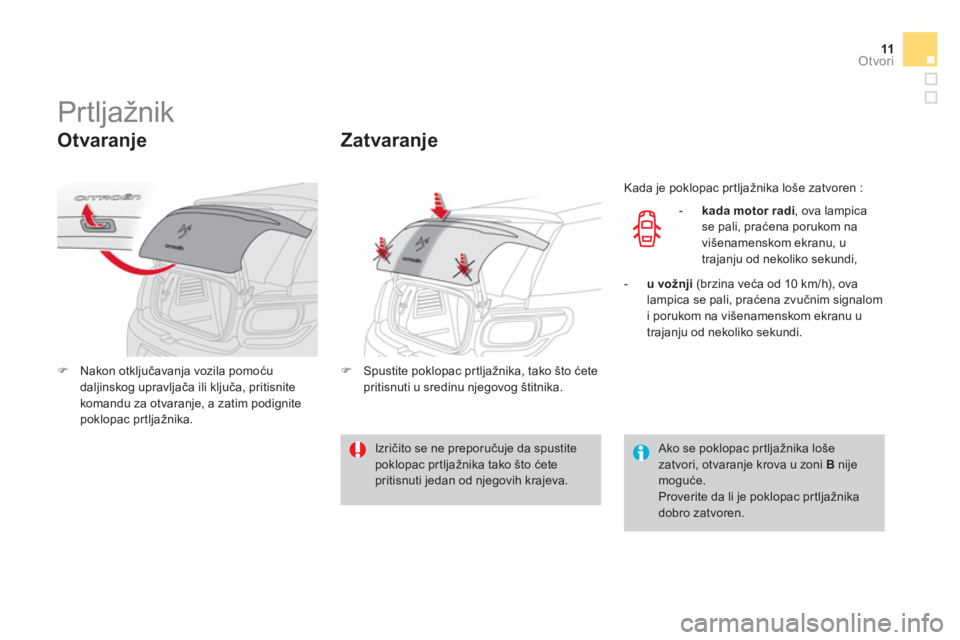

11Otvori











Prtljažnik


Otvaranje



)
Nakon otključavanja vozila pomoću
daljinskog upravljača ili ključa, pritisnite
komandu za otvaranje, a zatim podignite
poklopac prtljažnika.



Zatvaranje



)
Spustite poklopac prtljažnika, tako što ćete
pritisnuti u sredinu njegovog štitnika.
Kada je poklopac prtljažnika loše zatvoren :


- kada motor radi
, ova lampica
se pali, praćena porukom na
višenamenskom ekranu, u
trajanju od nekoliko sekundi,

- u vožnji
(brzina veća od 10 km/h), ova
lampica se pali, praćena zvučnim signalom
i porukom na višenamenskom ekranu u
trajanju od nekoliko sekundi.


Izričito se ne preporučuje da spustite
poklopac prtljažnika tako što ćete
pritisnuti jedan od njegovih krajeva.


Ako se poklopac prtljažnika loše
zatvori, otvaranje krova u zoni B
nije
moguće.
Proverite da li je poklopac prtljažnika
dobro zatvoren.

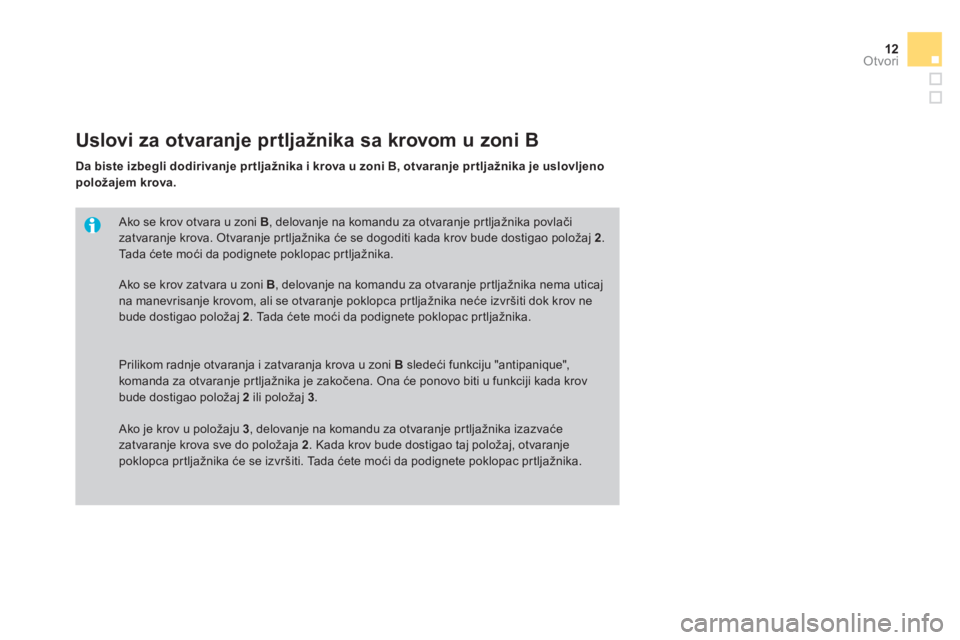

12Otvori

Ako se krov otvara u zoni B
, delovanje na komandu za otvaranje prtljažnika povlači
zatvaranje krova. Otvaranje prtljažnika će se dogoditi kada krov bude dostigao položaj 2
.
Tada ćete moći da podignete poklopac prtljažnika.


Uslovi za otvaranje prtljažnika sa krovom u zoni B


Da biste izbegli dodirivanje pr tljažnika i krova u zoni B, otvaranje pr tljažnika je uslovljeno
položajem krova.


Ako se krov zatvara u zoni B
, delovanje na komandu za otvaranje prtljažnika nema uticaj
na manevrisanje krovom, ali se otvaranje poklopca prtljažnika neće izvršiti dok krov ne
bude dostigao položaj 2
. Tada ćete moći da podignete poklopac prtljažnika.

Prilikom radnje otvaranja i zatvaranja krova u zoni B
sledeći funkciju "antipanique",
komanda za otvaranje prtljažnika je zakočena. Ona će ponovo biti u funkciji kada krov
bude dostigao položaj 2
ili položaj 3
.

Ako je krov u položaju 3
, delovanje na komandu za otvaranje prtljažnika izazvaće
zatvaranje krova sve do položaja 2
. Kada krov bude dostigao taj položaj, otvaranje
poklopca prtljažnika će se izvršiti. Tada ćete moći da podignete poklopac prtljažnika.

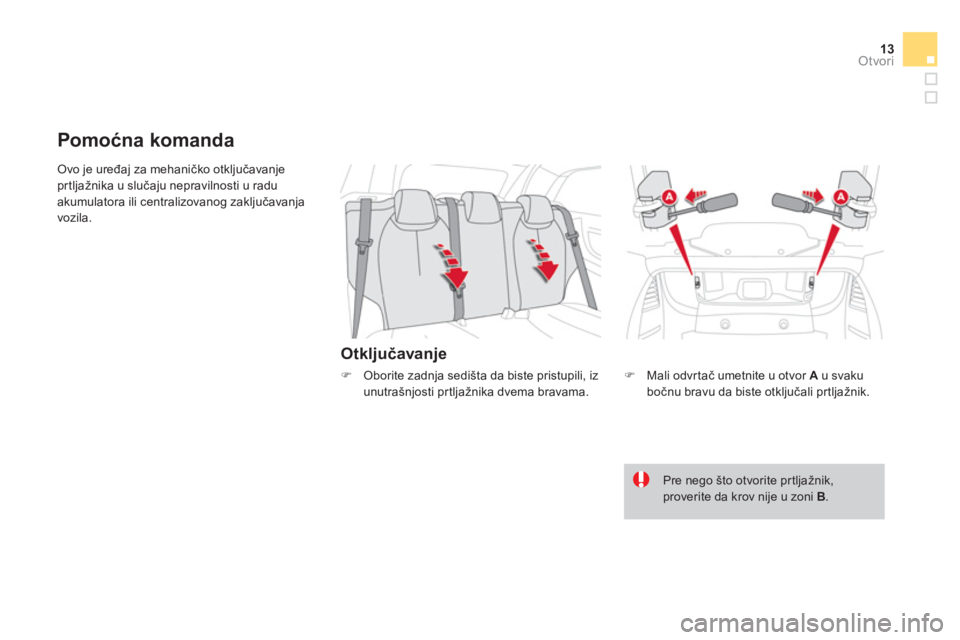

13Otvori
Ovo je uređaj za mehaničko otključavanje
prtljažnika u slučaju nepravilnosti u radu
akumulatora ili centralizovanog zaključavanja
vozila.

Otključavanje







Pomoćna komanda


)
Mali odvrtač umetnite u otvor A
u svaku
bočnu bravu da biste otključali prtljažnik.


)
Oborite zadnja sedišta da biste pristupili, iz
unutrašnjosti prtljažnika dvema bravama.

Pre nego što otvorite prtljažnik,
proverite da krov nije u zoni B
.

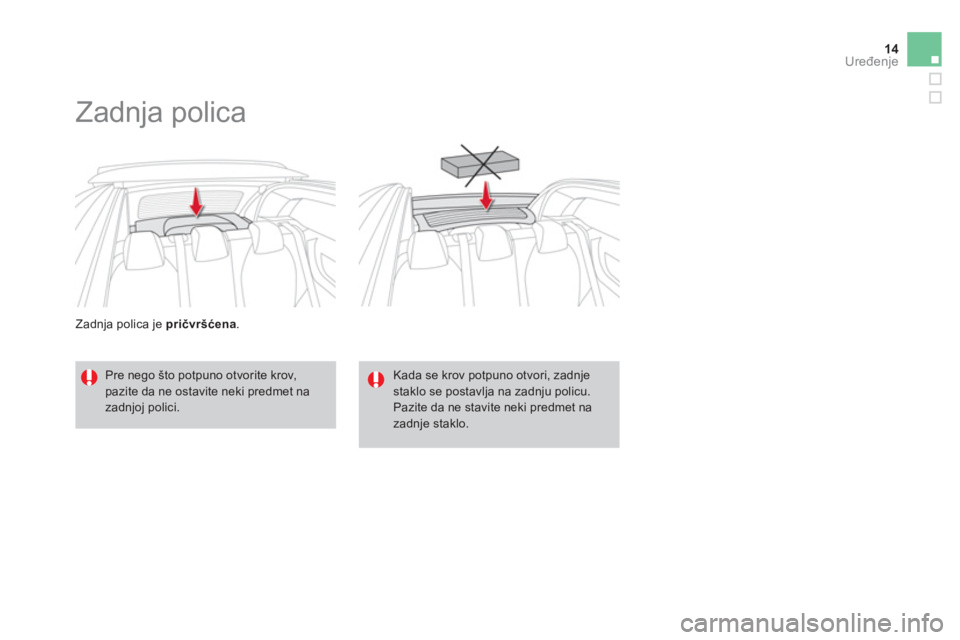

14Uređenje


Zadnja polica je pričvršćena
.






Zadnja polica


Pre nego što potpuno otvorite krov,
pazite da ne ostavite neki predmet na
zadnjoj polici.
Kada se krov potpuno otvori, zadnje
staklo se postavlja na zadnju policu.
Pazite da ne stavite neki predmet na
zadnje staklo.

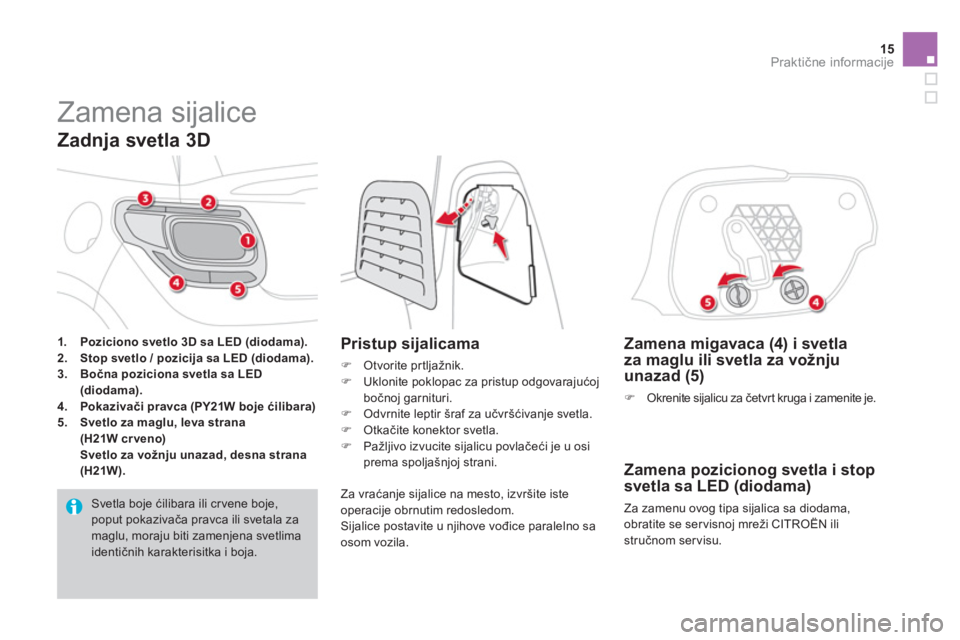

15Praktične informacije






























Zamena sijalice



1.
Poziciono svetlo 3D sa LED (diodama).


2.
Stop svetlo / pozicija sa LED (diodama).


3.
Bočna poziciona svetla sa LED
(diodama).


4.
Pokazivači pravca (PY21W boje ćilibara)


5.
Svetlo za maglu, leva strana
(H21W cr veno)

Svetlo za vožnju unazad, desna strana
(H21W).



Pristup sijalicama



)
Otvorite prtljažnik.

)
Uklonite poklopac za pristup odgovarajućoj
bočnoj garnituri.

)
Odvrnite leptir šraf za učvršćivanje svetla.

)
Otkačite konektor svetla.

)
Pažljivo izvucite sijalicu povlačeći je u osi
prema spoljašnjoj strani.


Zamena migavaca (4) i svetla
za maglu ili svetla za vožnju
unazad (5)


)
Okrenite sijalicu za četvrt kruga i zamenite je.



Zamena pozicionog svetla i stop
svetla sa LED (diodama)
Za zamenu ovog tipa sijalica sa diodama,
obratite se ser visnoj mreži CITROËN ili
stručnom servisu.



Zadnja svetla 3D

Za vraćanje sijalice na mesto, izvršite iste
operacije obrnutim redosledom.
Sijalice postavite u njihove vođice paralelno sa
osom vozila. Svetla boje ćilibara ili cr vene boje,
poput pokazivača pravca ili svetala za
maglu, moraju biti zamenjena svetlima
identičnih karakterisitka i boja.

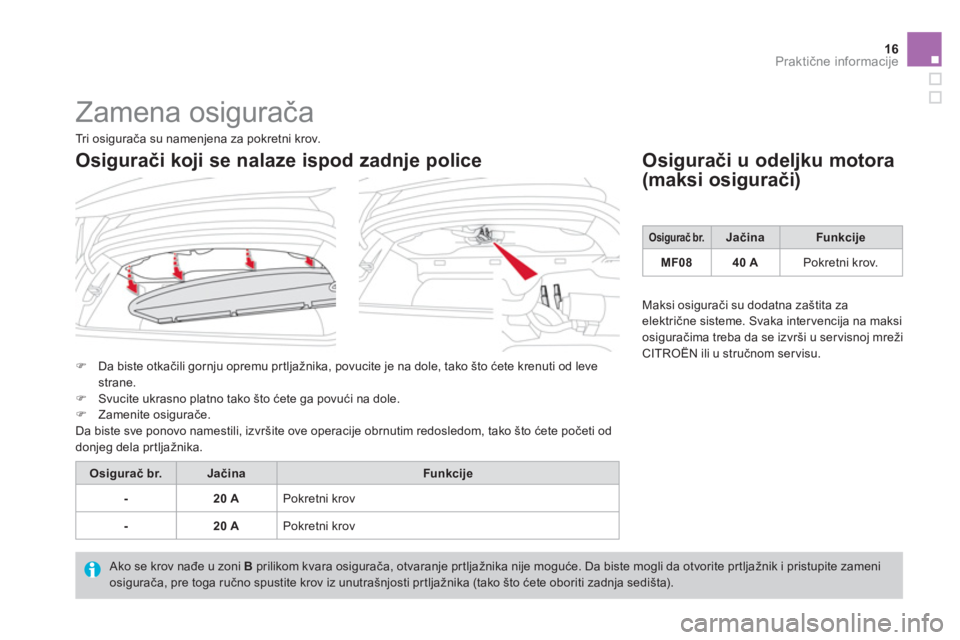

16Praktične informacije

Zamena osigurača



)
Da biste otkačili gornju opremu prtljažnika, povucite je na dole, tako što ćete krenuti od leve
strane.

)
Svucite ukrasno platno tako što ćete ga povući na dole.

)
Zamenite osigurače.
Da biste sve ponovo namestili, izvršite ove operacije obrnutim redosledom, tako što ćete početi od
donjeg dela prtljažnika.

Osigurači u odeljku motora
(maksi osigurači)


Osigurač br.

Jačina

Funkcije


-

20 A
Pokretni krov

-

20 A
Pokretni krov

Ako se krov nađe u zoni B
prilikom kvara osigurača, otvaranje prtljažnika nije moguće. Da biste mogli da otvorite prtljažnik i pristupite zameni
osigurača, pre toga ručno spustite krov iz unutrašnjosti prtljažnika (tako što ćete oboriti zadnja sedišta).

Tri osigurača su namenjena za pokretni krov.


Osigurači koji se nalaze ispod zadnje police


Osigurač br.


Jačina

Funkcije


MF08

40 A
Pokretni krov.
Maksi osigurači su dodatna zaštita za
električne sisteme. Svaka inter vencija na maksi
osiguračima treba da se izvrši u ser visnoj mreži
CITROËN ili u stručnom servisu.

17Praktične informacije

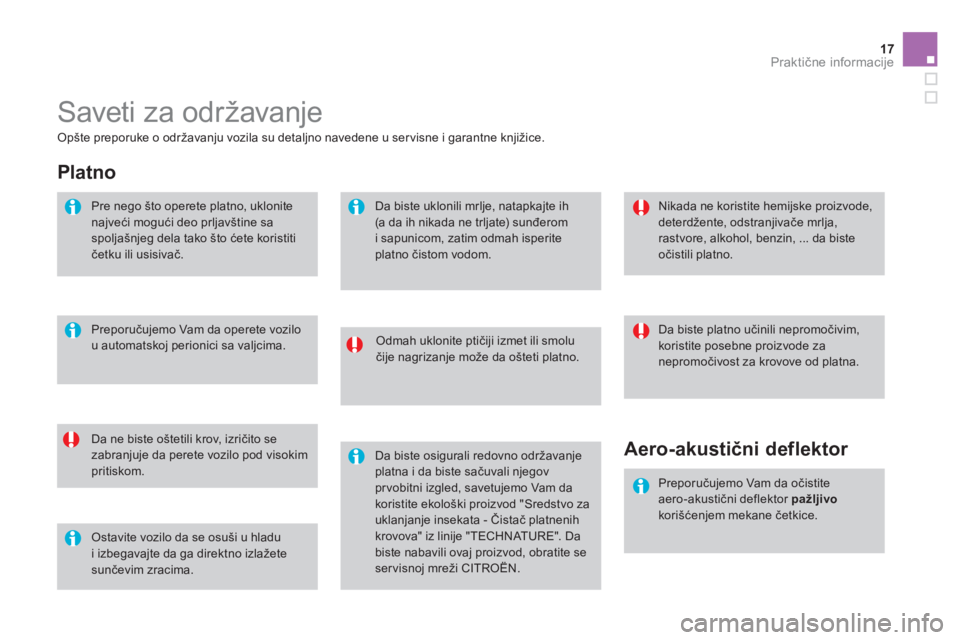

Saveti za održavanje


Odmah uklonite ptičiji izmet ili smolu
čije nagrizanje može da ošteti platno.

Da ne biste oštetili krov, izričito se
zabranjuje da perete vozilo pod visokim
pritiskom.
Nikada ne koristite hemijske proizvode,
deterdžente, odstranjivače mrlja,
rastvore, alkohol, benzin, ... da biste
očistili platno.
Opšte preporuke o održavanju vozila su detaljno navedene u servisne i garantne knjižice.

Ostavite vozilo da se osuši u hladu
i izbegavajte da ga direktno izlažete
sunčevim zracima.
Preporučujemo Vam da operete vozilo
u automatskoj perionici sa valjcima.
Da biste uklonili mrlje, natapkajte ih
(a da ih nikada ne trljate) sunđerom
i sapunicom, zatim odmah isperite
platno čistom vodom.

Da biste platno učinili nepromočivim,
koristite posebne proizvode za
nepromočivost za krovove od platna.



Platno


Pre nego što operete platno, uklonite
najveći mogući deo prljavštine sa
spoljašnjeg dela tako što ćete koristiti
četku ili usisivač.

Da biste osigurali redovno održavanje
platna i da biste sačuvali njegov
prvobitni izgled, savetujemo Vam da
koristite ekološki proizvod "Sredstvo za
uklanjanje insekata - Čistač platnenih
krovova" iz linije "TECHNATURE". Da
biste nabavili ovaj proizvod, obratite se
ser visnoj mreži CITROËN.


Aero-akustični deflektor


Preporučujemo Vam da očistite
aero-akustični deflektor pažljivo

korišćenjem mekane četkice.

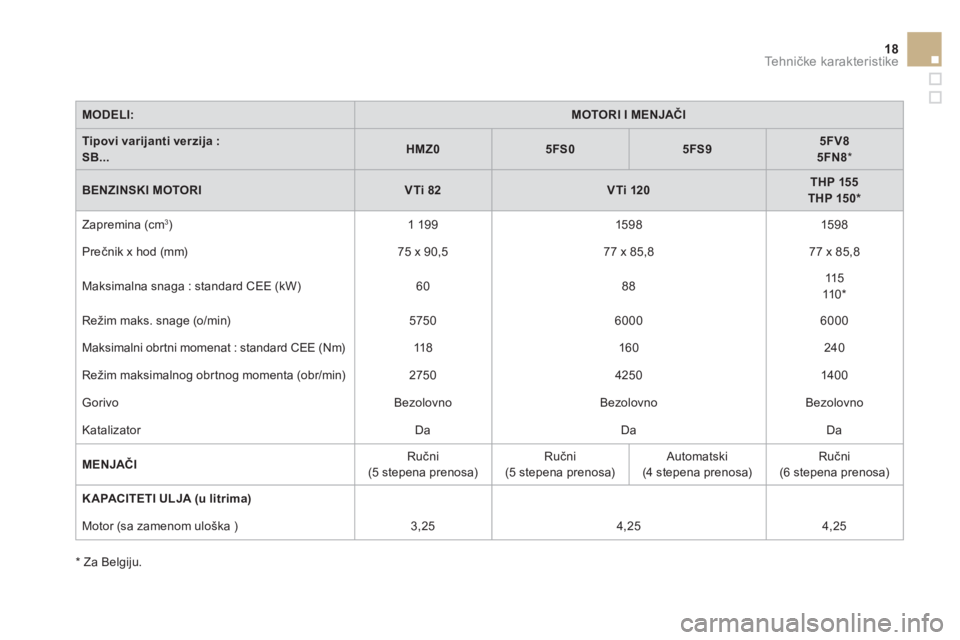

18Te h n ičke karakteristike


MODELI

:



MOTORI I MENJAČI



Tipovi varijanti verzija :
SB...


HMZ0



5FS0



5FS9



5FV8


5FN8

*


BENZINSKI MOTORI


VTi 82



VTi 120



THP 155


THP 150 *


Zapremina (cm
3)
1 199
159 8
159 8
Prečnik x hod (mm)
75 x 90,5
77 x 85,8
77 x 85,8
Maksimalna snaga : standard CEE (kW)
60
88
115
11 0 *

Režim maks. snage (o/min)
5750
6000
6000
Maksimalni obrtni momenat : standard CEE (Nm)
11 8
160
240
Režim maksimalnog obrtnog momenta (obr/min)
2750
4250
140 0
Gorivo
Bezolovno
Bezolovno
Bezolovno
Katalizator
Da
Da
Da

MENJAČI

Ručni
(5 stepena prenosa)
Ručni
(5 stepena prenosa)
Automatski
(4 stepena prenosa)
Ručni
(6 stepena prenosa)

K APACITETI ULJA (u litrima)



Motor (sa zamenom uloška )
3,25
4,25
4,25

* Za Belgiju.
