2014 CITROEN C4 SPACETOURER Kezelési útmutató (in Hungarian)

1
1

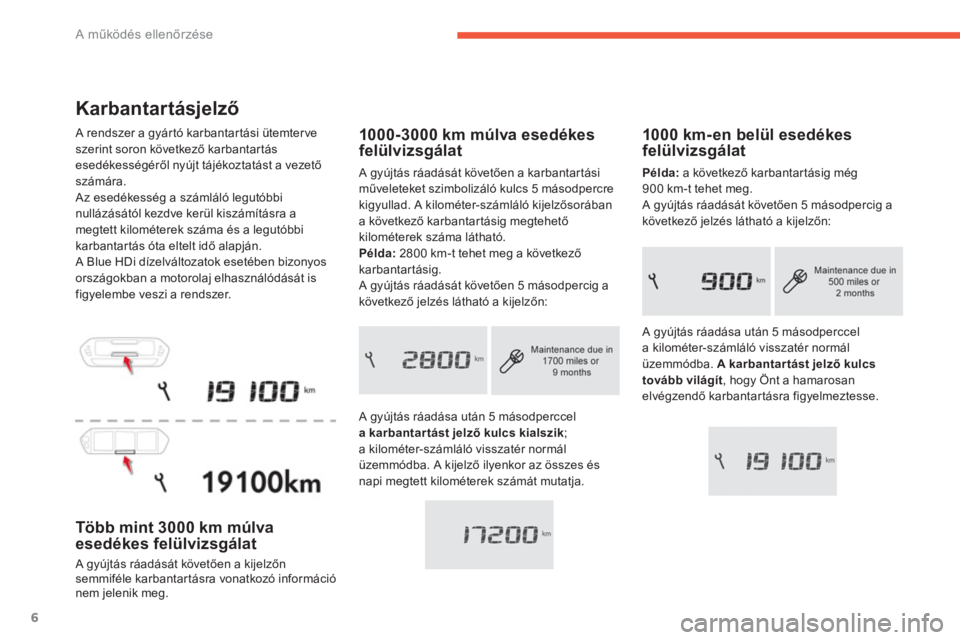

A működés ellenőrzése






Karbantartásjelző

A rendszer a gyártó karbantartási ütemter ve
szerint soron következő karbantartás
esedékességéről nyújt tájékoztatást a vezető
számára.
Az esedékesség a számláló legutóbbi
nullázásától kezdve kerül kiszámításra a
megtett kilométerek száma és a legutóbbi
karbantartás óta eltelt idő alapján.
A Blue HDi dízelváltozatok esetében bizonyos
országokban a motorolaj elhasználódását is
figyelembe veszi a rendszer.

Több mint 3000 km múlva
esedékes felülvizsgálat
A gyújtás ráadását követően a kijelzőn
semmiféle karbantartásra vonatkozó információ
nem jelenik meg.


1000 km-en belül esedékes
felülvizsgálat

Példa:
a következő karbantartásig még
900 km-t tehet meg.
A gyújtás ráadását követően 5 másodpercig a
következő jelzés látható a kijelzőn:


1000-3000 km múlva esedékes
felülvizsgálat
A gyújtás ráadását követően a karbantartási
műveleteket szimbolizáló kulcs 5 másodpercre
kigyullad. A kilométer-számláló kijelzősorában
a következő karbantartásig megtehető
kilométerek száma látható.

Példa:
2800 km-t tehet meg a következő
karbantartásig.
A gyújtás ráadását követően 5 másodpercig a
következő jelzés látható a kijelzőn:
A gyújtás ráadása után 5 másodperccel
a karbantar tást jelző kulcs kialszik
;
a kilométer-számláló visszatér normál
üzemmódba. A kijelző ilyenkor az összes és
napi megtett kilométerek számát mutatja. A gyújtás ráadása után 5 másodperccel
a kilométer-számláló visszatér normál
üzemmódba. A karbantar tást jelző kulcs
tovább világít
, hogy Önt a hamarosan
elvégzendő karbantartásra figyelmeztesse.

2

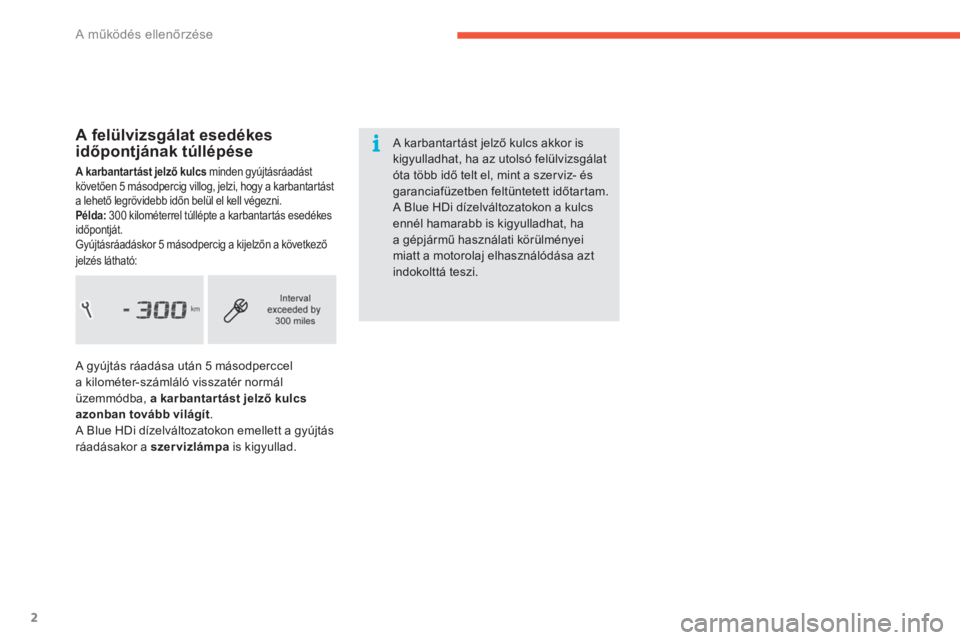

A működés ellenőrzése


A felülvizsgálat esedékes
időpontjának túllépése


A karbantar tást jelző kulcs
minden gyújtásráadást
követően 5 másodpercig villog, jelzi, hogy a karbantartást
a lehető legrövidebb időn belül el kell végezni.

Példa:
300 kilométerrel túllépte a karbantartás esedékes
időpontját.
Gyújtásráadáskor 5 másodpercig a kijelzőn a következő
jelzés látható:
A gyújtás ráadása után 5 másodperccel
a kilométer-számláló visszatér normál
üzemmódba, a karbantar tást jelző kulcs
azonban tovább világít
.
A Blue HDi dízelváltozatokon emellett a gyújtás
ráadásakor a szervizlámpa
is kigyullad. A karbantartást jelző kulcs akkor is
kigyulladhat, ha az utolsó felülvizsgálat
óta több idő telt el, mint a szerviz- és
garanciafüzetben feltüntetett időtartam.
A Blue HDi dízelváltozatokon a kulcs
ennél hamarabb is kigyulladhat, ha
a gépjármű használati körülményei
miatt a motorolaj elhasználódása azt
indokolttá teszi.

6

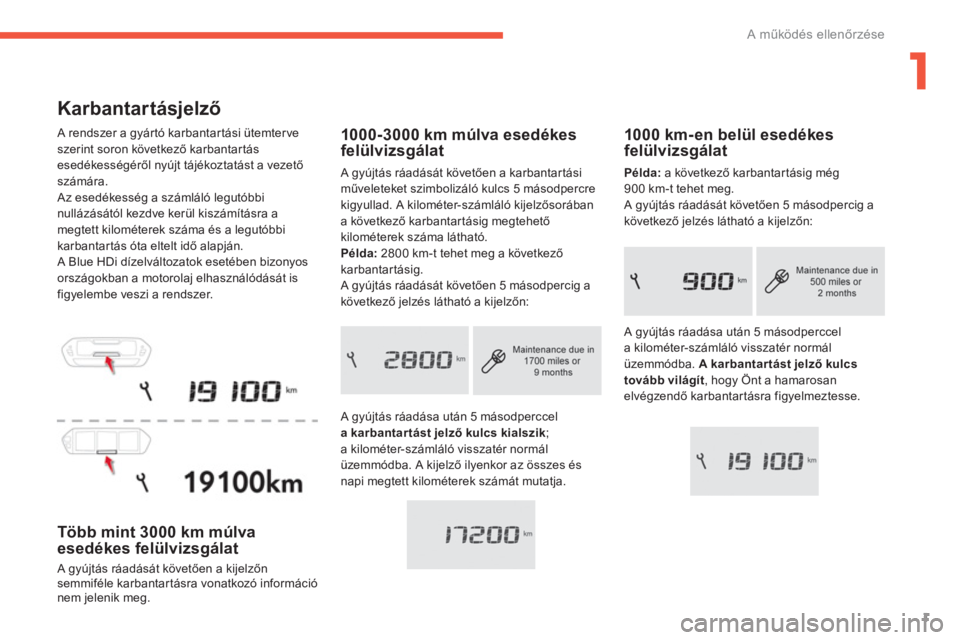

A működés ellenőrzése






Karbantartásjelző

A rendszer a gyártó karbantartási ütemter ve
szerint soron következő karbantartás
esedékességéről nyújt tájékoztatást a vezető
számára.
Az esedékesség a számláló legutóbbi
nullázásától kezdve kerül kiszámításra a
megtett kilométerek száma és a legutóbbi
karbantartás óta eltelt idő alapján.
A Blue HDi dízelváltozatok esetében bizonyos
országokban a motorolaj elhasználódását is
figyelembe veszi a rendszer.

Több mint 3000 km múlva
esedékes felülvizsgálat
A gyújtás ráadását követően a kijelzőn
semmiféle karbantartásra vonatkozó információ
nem jelenik meg.


1000 km-en belül esedékes
felülvizsgálat

Példa:
a következő karbantartásig még
900 km-t tehet meg.
A gyújtás ráadását követően 5 másodpercig a
következő jelzés látható a kijelzőn:


1000-3000 km múlva esedékes
felülvizsgálat
A gyújtás ráadását követően a karbantartási
műveleteket szimbolizáló kulcs 5 másodpercre
kigyullad. A kilométer-számláló kijelzősorában
a következő karbantartásig megtehető
kilométerek száma látható.

Példa:
2800 km-t tehet meg a következő
karbantartásig.
A gyújtás ráadását követően 5 másodpercig a
következő jelzés látható a kijelzőn:
A gyújtás ráadása után 5 másodperccel
a karbantar tást jelző kulcs kialszik
;
a kilométer-számláló visszatér normál
üzemmódba. A kijelző ilyenkor az összes és
napi megtett kilométerek számát mutatja. A gyújtás ráadása után 5 másodperccel
a kilométer-számláló visszatér normál
üzemmódba. A karbantar tást jelző kulcs
tovább világít
, hogy Önt a hamarosan
elvégzendő karbantartásra figyelmeztesse.

1
7

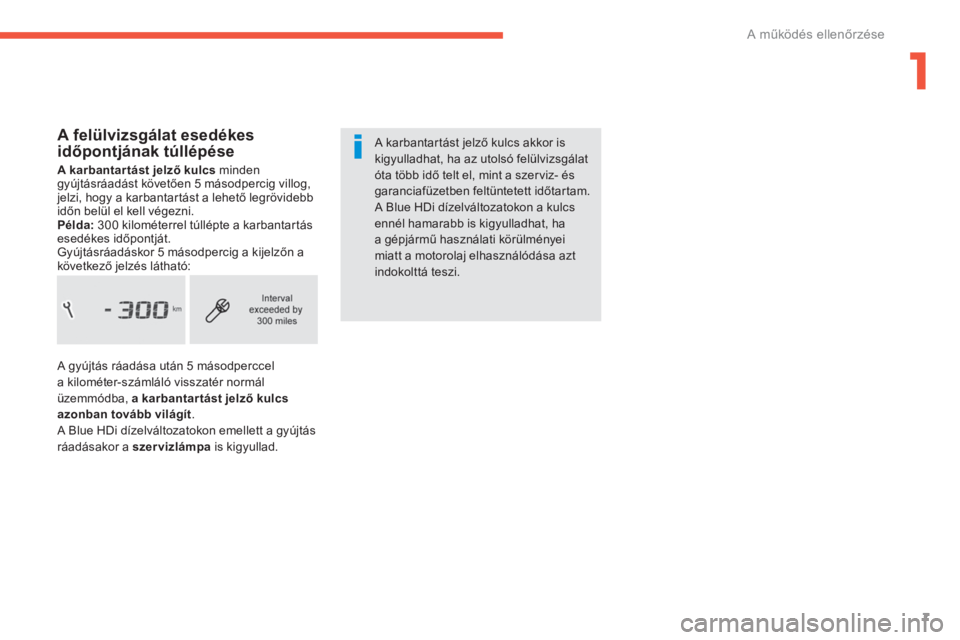

A működés ellenőrzése


A felülvizsgálat esedékes
időpontjának túllépése


A karbantar tást jelző kulcs
minden
gyújtásráadást követően 5 másodpercig villog,
jelzi, hogy a karbantartást a lehető legrövidebb
időn belül el kell végezni.

Példa:
300 kilométerrel túllépte a karbantartás
esedékes időpontját.
Gyújtásráadáskor 5 másodpercig a kijelzőn a
következő jelzés látható:
A gyújtás ráadása után 5 másodperccel
a kilométer-számláló visszatér normál
üzemmódba, a karbantar tást jelző kulcs
azonban tovább világít
.
A Blue HDi dízelváltozatokon emellett a gyújtás
ráadásakor a szervizlámpa
is kigyullad. A karbantartást jelző kulcs akkor is
kigyulladhat, ha az utolsó felülvizsgálat
óta több idő telt el, mint a szerviz- és
garanciafüzetben feltüntetett időtartam.
A Blue HDi dízelváltozatokon a kulcs
ennél hamarabb is kigyulladhat, ha
a gépjármű használati körülményei
miatt a motorolaj elhasználódása azt
indokolttá teszi.

1
3

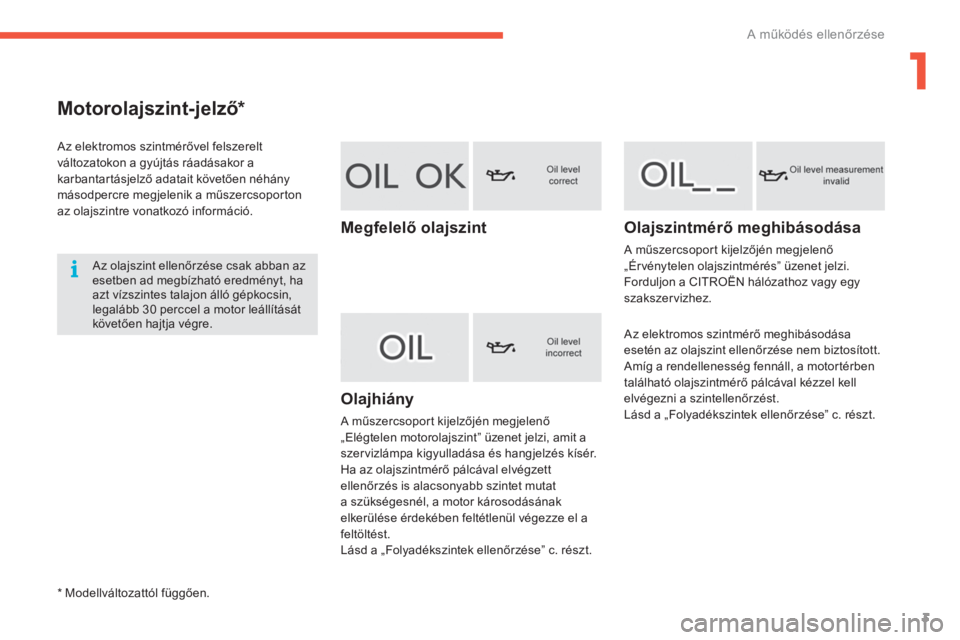

A működés ellenőrzése












Motorolajszint-jelző
*

Az elektromos szintmérővel felszerelt
változatokon a gyújtás ráadásakor a
karbantartásjelző adatait követően néhány
másodpercre megjelenik a műszercsoporton
az olajszintre vonatkozó információ.
Az olajszint ellenőrzése csak abban az
esetben ad megbízható eredményt, ha
azt vízszintes talajon álló gépkocsin,
legalább 30 perccel a motor leállítását
követően hajtja végre.


Megfelelő olajszint

Olajhiány

A műszercsoport kijelzőjén megjelenő
„Elégtelen motorolajszint” üzenet jelzi, amit a
szervizlámpa kigyulladása és hangjelzés kísér.
Ha az olajszintmérő pálcával elvégzett
ellenőrzés is alacsonyabb szintet mutat
a szükségesnél, a motor károsodásának
elkerülése érdekében feltétlenül végezze el a
feltöltést.
Lásd a „Folyadékszintek ellenőrzése” c. részt.


Olajszintmérő meghibásodása

A műszercsoport kijelzőjén megjelenő
„Érvénytelen olajszintmérés” üzenet jelzi.
Forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.

Az elektromos szintmérő meghibásodása
esetén az olajszint ellenőrzése nem biztosított.
Amíg a rendellenesség fennáll, a motortérben
található olajszintmérő pálcával kézzel kell
elvégezni a szintellenőrzést.
Lásd a „Folyadékszintek ellenőrzése” c. részt.



*
Modellváltozattól függően.

8

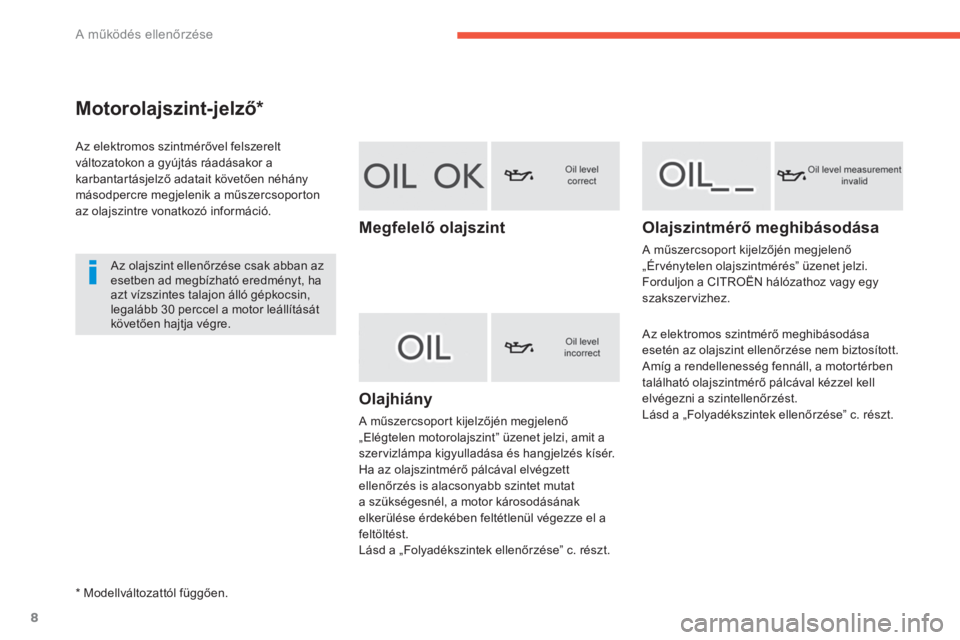

A működés ellenőrzése












Motorolajszint-jelző
*

Az elektromos szintmérővel felszerelt
változatokon a gyújtás ráadásakor a
karbantartásjelző adatait követően néhány
másodpercre megjelenik a műszercsoporton
az olajszintre vonatkozó információ.
Az olajszint ellenőrzése csak abban az
esetben ad megbízható eredményt, ha
azt vízszintes talajon álló gépkocsin,
legalább 30 perccel a motor leállítását
követően hajtja végre.


Megfelelő olajszint

Olajhiány

A műszercsoport kijelzőjén megjelenő
„Elégtelen motorolajszint” üzenet jelzi, amit a
szervizlámpa kigyulladása és hangjelzés kísér.
Ha az olajszintmérő pálcával elvégzett
ellenőrzés is alacsonyabb szintet mutat
a szükségesnél, a motor károsodásának
elkerülése érdekében feltétlenül végezze el a
feltöltést.
Lásd a „Folyadékszintek ellenőrzése” c. részt.


Olajszintmérő meghibásodása

A műszercsoport kijelzőjén megjelenő
„Érvénytelen olajszintmérés” üzenet jelzi.
Forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.

Az elektromos szintmérő meghibásodása
esetén az olajszint ellenőrzése nem biztosított.
Amíg a rendellenesség fennáll, a motortérben
található olajszintmérő pálcával kézzel kell
elvégezni a szintellenőrzést.
Lásd a „Folyadékszintek ellenőrzése” c. részt.



*
Modellváltozattól függően.

9
3

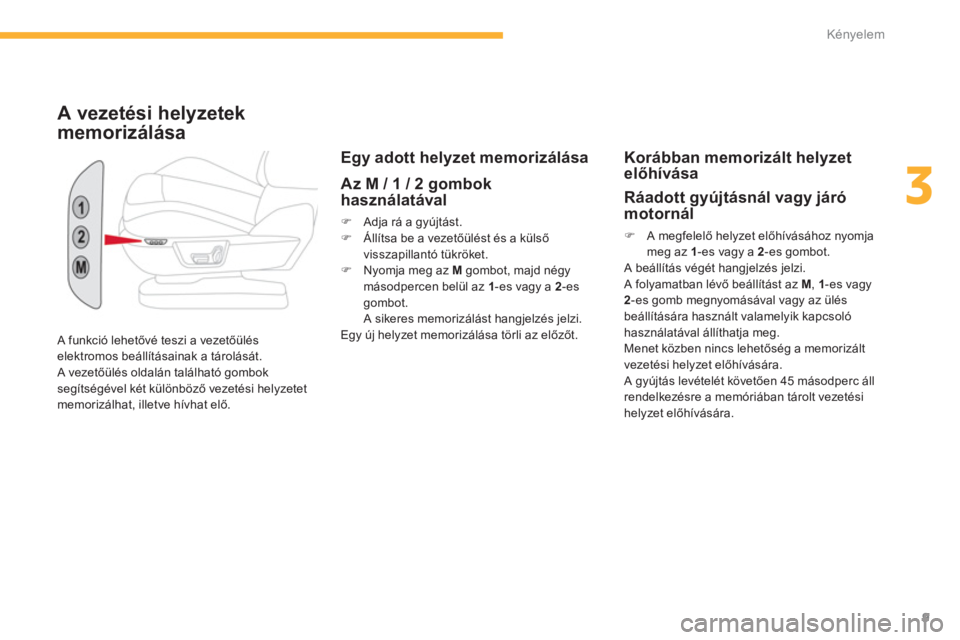

Kényelem

A funkció lehetővé teszi a vezetőülés
elektromos beállításainak a tárolását.
A vezetőülés oldalán található gombok
segítségével két különböző vezetési helyzetet
memorizálhat, illetve hívhat elő.










A vezetési helyzetek
memorizálása

Egy adott helyzet memorizálása

Az M / 1 / 2 gombok
használatával


)
Adja rá a gyújtást.

)
Állítsa be a vezetőülést és a külső
visszapillantó tükröket.

)
Nyomja meg az M
gombot, majd négy
másodpercen belül az 1
-es vagy a 2
-es
gombot.
A sikeres memorizálást hangjelzés jelzi.
Egy új helyzet memorizálása törli az előzőt.


Korábban memorizált helyzet
előhívása

Ráadott gyújtásnál vagy járó
motornál


)
A megfelelő helyzet előhívásához nyomja
meg az 1
-es vagy a 2
-es gombot.
A beállítás végét hangjelzés jelzi.
A folyamatban lévő beállítást az M
, 1
-es vagy
2
-es gomb megnyomásával vagy az ülés
beállítására használt valamelyik kapcsoló
használatával állíthatja meg.
Menet közben nincs lehetőség a memorizált
vezetési helyzet előhívására.
A gyújtás levételét követően 45 másodperc áll
rendelkezésre a memóriában tárolt vezetési
helyzet előhívására.

10

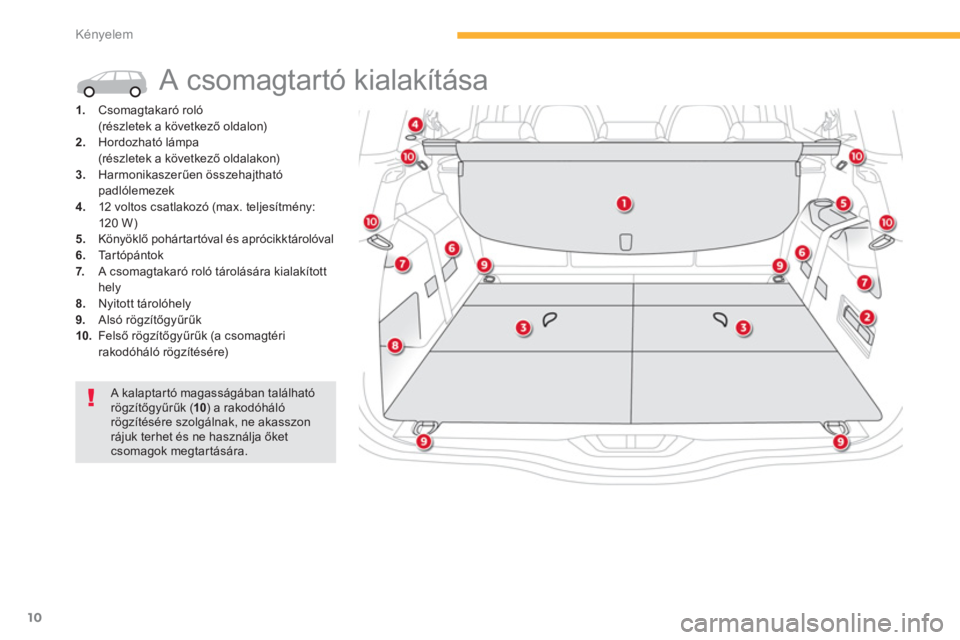

Kényelem






A csomagtartó kialakítása




1.
Csomagtakaró roló
(részletek a következő oldalon)

2.
Hordozható lámpa
(részletek a következő oldalakon)

3.
Harmonikaszerűen összehajtható
padlólemezek

4.
12 voltos csatlakozó (max. teljesítmény:
120 W)

5.
Könyöklő pohártartóval és aprócikktárolóval

6.
Tartópántok

7.
A csomagtakaró roló tárolására kialakított
hely

8.
Nyitott tárolóhely

9.
Alsó rögzítőgyűrűk

10.
Felső rögzítőgyűrűk (a csomagtéri
rakodóháló rögzítésére)


A kalaptartó magasságában található
rögzítőgyűrűk ( 10
) a rakodóháló
rögzítésére szolgálnak, ne akasszon
rájuk terhet és ne használja őket
csomagok megtartására.
