2014 CITROEN C4 SPACETOURER Kezelési útmutató (in Hungarian)

271
7
Gyakorlati tudnivalók

*
Modellváltozattól függően.

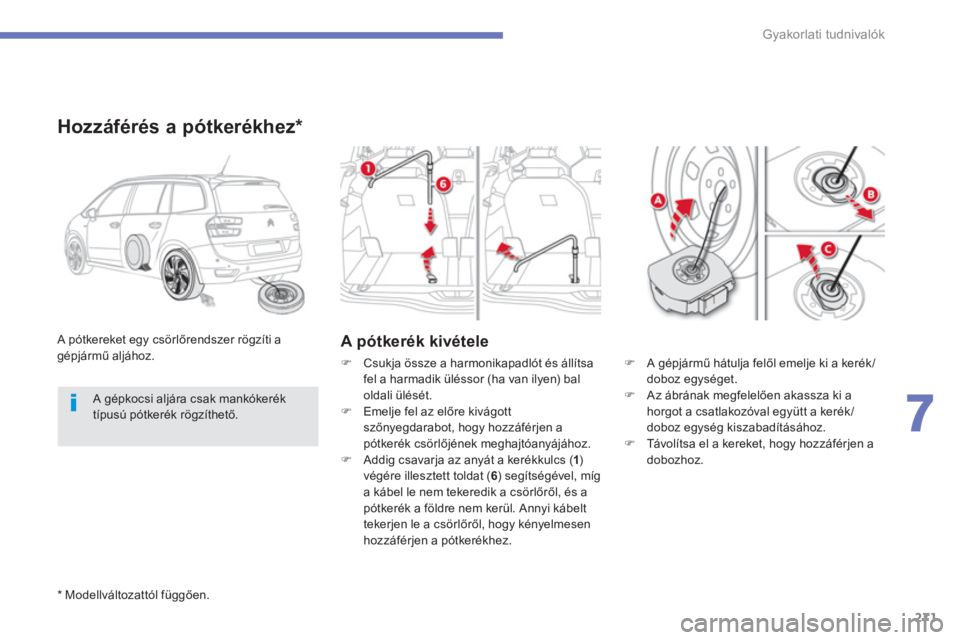

A pótkerék kivétele
A pótkereket egy csörlőrendszer rĞgz

272
Gyakorlati tudnivalók

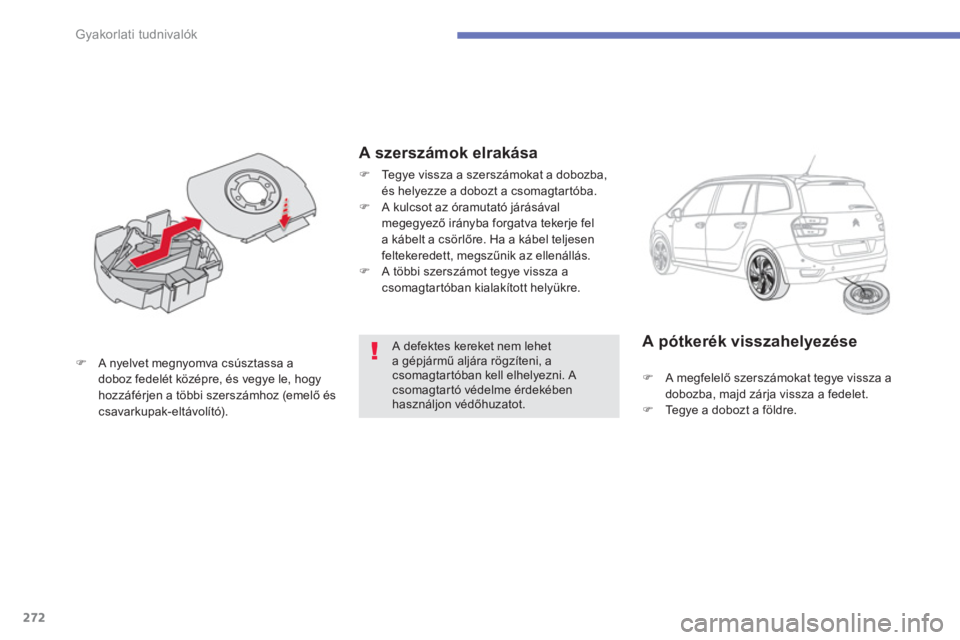

A defektes kereket nem lehet a gépjármű aljára rögzíteni, acsomagtar tóban kell elhelyezni. A csomagtar tó védelme érdekébenhasználjon védőhuzatot.
)A nyelvet megnyomva csúsztassa a
doboz fedelét középre, és vegye le, hogyhozzáférjen a többi szerszámhoz (emelő és csavarkupak-eltávolító).



A pótkerék visszahelyezése
)A megfelelő szerszámokat tegye vissza a
dobozba, majd zárja vissza a fedelet.)Tegye a dobozt a földre.

A szerszámok elrakása
)
Tegye vissza a szerszámokat a dobozba,és helyezze a dobozt a csomagtartóba.)
A kulcsot az óramutató járásával
megegyező irányba forgatva tekerje fel
a kábelt a csörlőre. Ha a kábel teljesenfeltekeredett, megszűnik az ellenállás. )
A többi szerszámot tegye vissza acsomagtartóban kialakított helyükre.

273
7
Gyakorlati tudnivalók

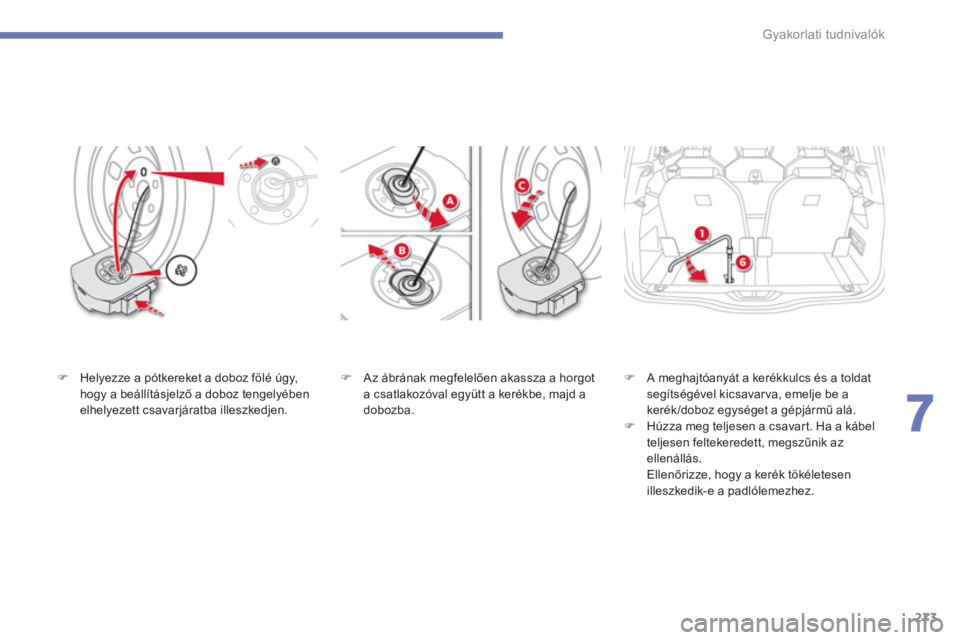

) Az ábrának megfelelően akassza a horgot
a csatlakozóval együtt a kerékbe, majd a dobozba.
) A meghajtóanyát a kerékkulcs és a toldatsegítségével kicsavarva, emelje be a
kerék /doboz egységet a gépjármű alá.)
Húzza meg teljesen a csavar t. Ha a kábel
tel
jesen feltekeredett, megszűnik az ellenállás.
Ellenőrizze, hogy a kerék tökéletesen
illeszkedik-e a padlólemezhez.
)Helyezze a pótkereket a doboz fölé úgy,hogy a beállításjelző a doboz tengelyében elhelyezett csavarjáratba illeszkedjen.

274
Gyakorlati tudnivalók

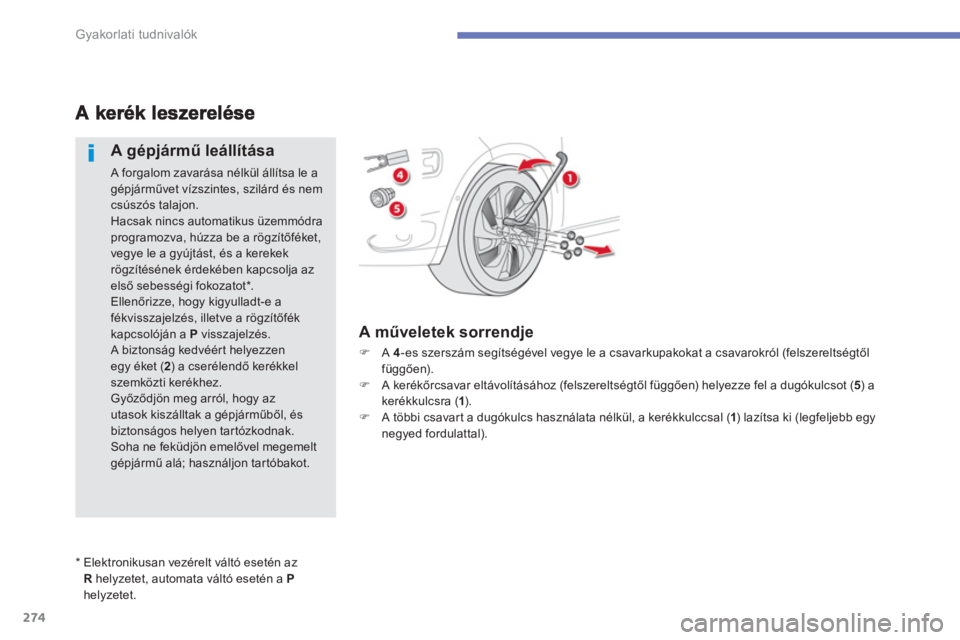

A gépjármű leállítása
A forgalom zavarása nélkül állítsa le agépjárművet vízszintes, szilárd és nem csúszós talajon.
Hacsak nincs automatikus üzemmódra
programozva, húzza be a rögzítőféket, vegye le a gyújtást, és a kerekek rögzítésének érdekében kapcsolja az első sebességi fokozatot * .
Ellenőrizze, hogy kigyulladt-e a fékvisszajelzés, illetve a rögzítőfék kapcsolóján a P
visszajelzés. A biztonság kedvéér t helyezzenegy éket ( 2) a cserélendő kerékkelszemközti kerékhez. Győződjön meg arról, hogy azutasok kiszálltak a gépjárműből,

275
7
Gyakorlati tudnivalók

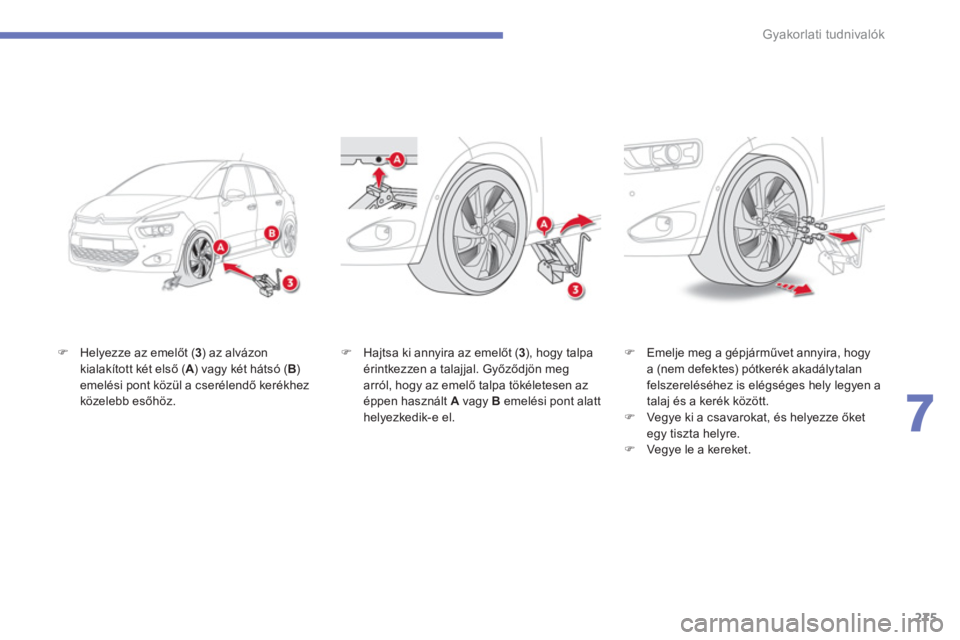

)Helyezze az emelőt ( 3 ) az alvázon
kialakított két első ( A) vagy két hátsó ( AB)emelési pont közül a cserélendő ker

276
Gyakorlati tudnivalók

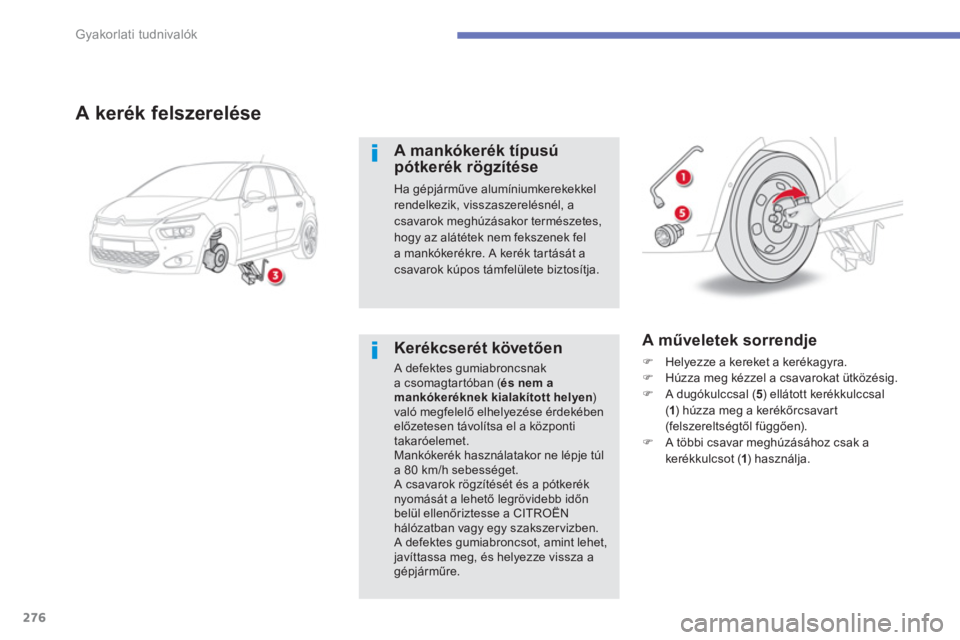

A kerék felszerelése
A mankókerék típusú pótkerék rögzítése
Ha gépjárműve alumíniumkerekekkelrendelkezik, visszaszerelésnél, acsavarok meghúzásakor természetes,
hogy az alátétek nem fekszenek fela mankókerékre. A kerék tartását acsavarok kúpos támfelülete biztosítja.


A műveletek sorrendje
)Helyezze a kereket a kerékagyra. )Húzza meg kézzel a csavarokat ütközésig. )A dugókulccsal (5 ) ellátott kerékkulccsal(1 ) húzza meg a kerékőrcsavart (felszereltségtől függően).)A többi csavar meghúzásához csak a
kerékkulcsot (1 ) használja.
Kerékcserét követően

A defektes gumiabroncsnak a csomagtartóban ( és nem a mankókeréknek kialakított helyen)való megfelelő elhelyezése érdekébenelőzetesen távolítsa el a központitakaróelemet. Mankókerék használatakor ne lépje túla 80 km/h sebességet.
A csavarok rögzítését és a pótkeréknyomását a lehető legrövidebb időn belül ellenőriztesse a CITRO

277
7
Gyakorlati tudnivalók

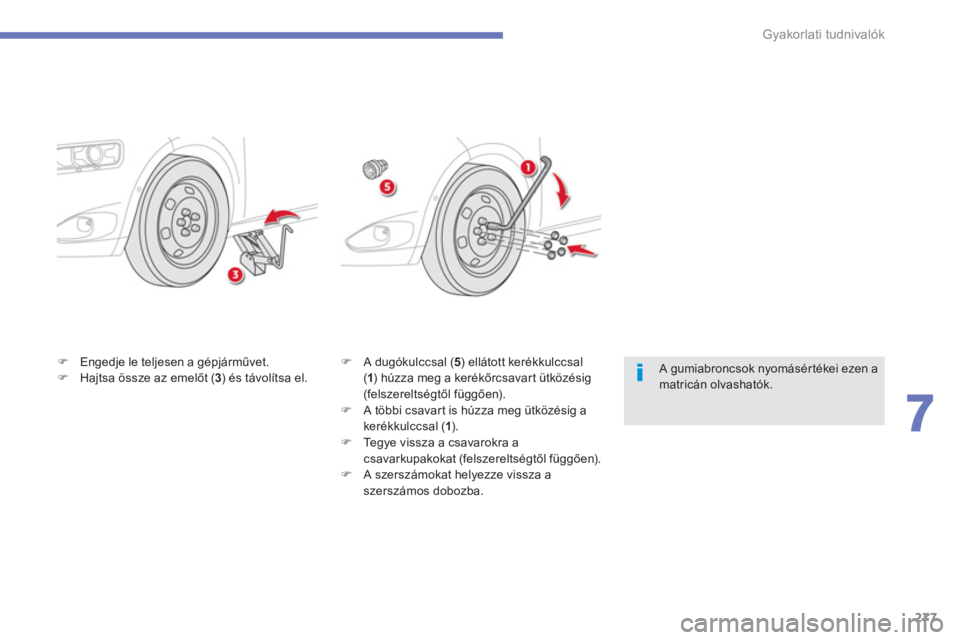

)Engedje le teljesen a gépjárművet.)Hajtsa össze az emelőt (3) és távolítsa el.)
A dugókulccsal (
5 ) ellátott kerékkulccsal ( 1) húzza meg a kerékőrcsavart ütközésig(felszereltségtől függően). )
A többi csavar t is húzza meg ütközésig akerékkulccsal (1 ). )
Tegye vissza a csavarokra acsavarkupakokat (felszereltségtől függően).)
A szerszámokat helyezze vissza aszerszámos dobozba.





A gumiabroncsok nyomásér tékei ezen a
matricán olvashatók.

278
Gyakorlati tudnivalók

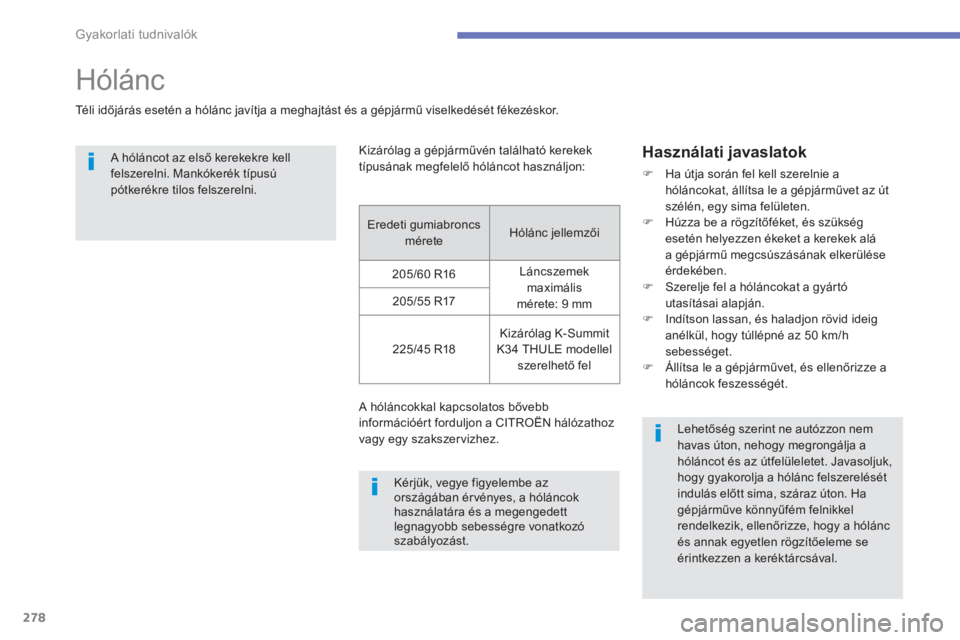

Eredeti gumiabroncsmérete Hólánc jellemzői
2
05/60 R16 Láncszemek
maximális
mérete: 9 mm 205/55 R17
22
5/45 R18Kizárólag K-Summit
K34 THULE modellelszerelhető fel
A h
