2014 CITROEN C4 AIRCROSS Návod na použití (in Czech)

191
7
Praktické informace


)
Zatlačte boční směrové světlo směrem dozadu pro jeho uvolnění.

)
Odpojte konektor bočního směrového světla.

)
Vyměňte blok bočního směrového světla.
Při zpětné montáži postupujte v obráceném pořadí úkonů.
Přejete-li si pořídit boční směrová světla, obraťte se na servisní síť CITROËN nebo jiný odborný
servis.












Výměna žárovky bočních směrových světel







Bodová světla na vnějších zpětných zrcátkách

Při potřebě výměny elektroluminescenční diody LED se obraťte na ser visní síť CITROËN nebo na
kvalifikovanou autodílnu.

192
Praktické informace


1.
Třetí brzdové světlo (diody).


2.
Osvětlení registrační značky
(W5W-5W).


3.
Světlo do mlhy
(W21W-21W).


4.
Zpětné světlo ( W16W-16W ).


5.
Směrová světla ( W Y21W-21W ).


6.
Obrysová světla / brzdová světla
(W21-5W).






































Zadní světla

Tyto žárovky se mění z vnější strany
zavazadlového prostoru.


)
Otevřete zavazadlový prostor.

)
Vyšroubujte dva upevňovací šrouby.

)
Uvolněte optický blok a opatrně ho vyjměte
vytažením směrem dozadu.

)
Otočte držák žárovky o čtvrt otáčky
směrem doleva a vyjměte ho.

)
Vyjměte žárovku a vyměňte ji.

Při zpětné montáži proveďte úkony v opačném
pořadí.
Dbejte na správné umístění upevňovacích kolíků
optického bloku proti úchytům na karoserii.



























Výměna žárovek obrysových /
brzdových světel (6), směrových
světel (5) a světla do mlhy (3)



)
Otevřete zavazadlový prostor.

)
Zasuňte šroubovák do otvoru ve víku a
zapáčete pro otevření víka.

)
Otočte držák žárovky o čtvrt otáčky
směrem doleva.

)
Vytáhněte žárovku a vyměňte ji.
Při zpětné montáži proveďte úkony v opačném
pořadí.
V případě potřeby výměny těchto žárovek se
můžete rovněž obrátit na ser vis sítě CITROËN
nebo na jiný odborný ser vis.















Výměna žárovek zpětných
světel (4)

Žárovky jantarové barvy, jako jsou
například žárovky směrových světel,
musí být nahrazeny žárovkami se
stejnými charakteristikami a bar vou.

193
7
Praktické informace

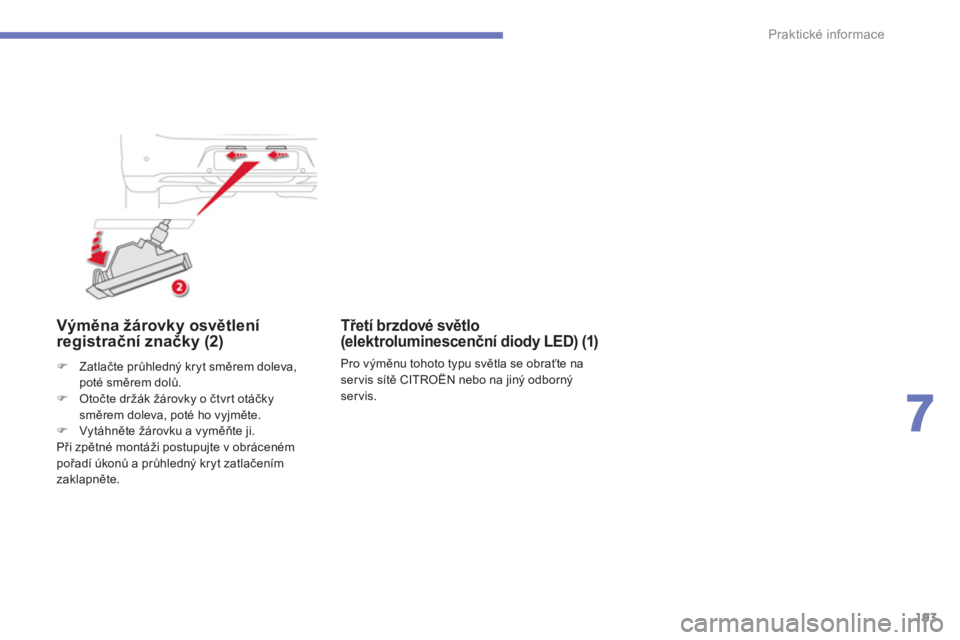

Výměna žárovky osvětlení
registrační značky (2)



)
Zatlačte průhledný kryt směrem doleva,
poté směrem dolů.

)
Otočte držák žárovky o čtvrt otáčky
směrem doleva, poté ho vyjměte.

)
Vytáhněte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů a průhledný kryt zatlačením
zaklapněte.
















Třetí brzdové světlo
(elektroluminescenční diody LED) (1)

Pro výměnu tohoto typu světla se obraťte na
servis sítě CITROËN nebo na jiný odborný
servis.

194
Praktické informace




















Výměna pojistky

Pinzeta pro vytažení pojistek a náhradní
pojistky jsou umístěné v pojistkové skříňce v
motorovém prostoru.
Přístup:


)
Otevřete kapotu (viz "Ověřování").

)
Uvolněte víko a sejměte ho.

)
Vyjměte pinzetu.

)
Víko pečlivě uzavřete, aby byla zajištěna
těsnost pojistkové skříňky.



Přístup k pomůckám

Před výměnou pojistky je nutno zjistit příčinu
závady a opravit ji.


)
Ověřte, že se spínací skříňka nachází v
poloze " LOCK
" nebo že je vozidlo v režimu
" OFF
".

)
Zjistěte, která pojistka je vadná,
prohlédnutím stavu jejího vlákna.


)
Pro vytažení pojistky z uložení použijte k
tomu určenou pinzetu.

)
Vadnou pojistku nahraďte vždy pojistkou
se stejnou proudovou hodnotou.

)
Ověřte soulad mezi číslem vyraženým na
skříňce, hodnotou vyraženou na horní části
pojistky a následujícími tabulkami.


Výměna pojistky

Dobrá Vadná

CITROËN odmítá odpovědnost za
náklady na opravu vozidla nebo za
poruchy jeho funkce, způsobené
montáží doplňkového vybavení,
které není dodáváno a doporučeno
společností CITROËN a není
nainstalováno podle jejích pokynů,
zvláště pokud celková spotřeba
dodatečně zapojených přístrojů
překročí 10 miliampér.

Elektrický obvod vozidla je koncipován
tak, aby mohl pracovat s vybavením
montovaným sériově nebo na přání.
Před instalováním dalšího vybavení
nebo elektrických doplňků do vozidla
se poraďte s pracovníky ser visní sítě
CITROËN nebo jiného odborný ser vis.
Výměna pojistky, která není zmíněna
v níže uvedených tabulkách, může
způsobit vážné poškození funkcí
vozidla. Obraťte se na ser vis sítě
CITROËN nebo na jiný odborný ser vis.

195
7
Praktické informace

Pojistky v palubní desce

Pojistková skříňka je umístěná ve spodní části
palubní desky (na levé straně).


Přístup k pojistkám



)
Uvolněte víko a úplně ho sejměte
přitažením směrem k sobě.

Č. pojistky



Proud



Funkce




1*



30 A

Ventilátor větrání v kabině.


2



15 A

Brzdová světla, třetí brzdové světlo.


3



10 A

Zadní světla do mlhy.


4



30 A

Stěrač čelního skla, ostřikovač.


6



20 A

Centrální zamykání, elektricky ovládaná vnější zpětná zrcátka.


7



15 A



Autorádio, telematika, jednotka USB, sada hands-free pro telefon.



8



7,5 A

Dálkové ovládání zamykání, počítač klimatizace, přístrojová
deska, elektrické ovládání oken, snímač deště a světelné
intenzity, alarm, panel s ovladači, ovladače pod volantem.


9



15 A

Osvětlení kabiny a přístrojové desky.


10



15 A

Výstražná světla.


11



15 A

Stěrač zadního okna.


12



7,5 A

Přístrojová deska, vícefunkční obrazovka, parkovací asistent,
vyhřívání sedadel, odmrazování zadního okna, elektrická
posuvná clona, automatické seřizování sklonu světlometů.


13



15 A

Zapalovač cigaret, elektrická zásuvka.


15



20 A

Elektrická posuvná clona.


16



10 A

Vnější zpětná zrcátka, autorádio.

196
Praktické informace

*
Maxi pojistky jsou doplňkovou ochranou elektrických systémů. Všechny zásahy na maxi
pojistkách musí být prováděny ser visem sítě CITROËN nebo jiným odborným ser visem.


Č. pojistky



Proud



Funkce




18



7,5 A

Zpětná světla.


19



15 A

Elektrická zásuvka pro připojení doplňků.


20*



30 A

Elektrické ovládání oken.


21*



30 A

Odmrazování zadního okna.


22



7,5 A

Odmrazování vnějších zpětných zrcátek.


24



25 A

Elektrické seřizování sedadla řidiče a spolujezdce.


25



30 A

Vyhřívání sedadel.

197
7
Praktické informace

Pojistky v motorovém
prostoru

Přístup k pojistkám



)
Uvolněte víko a úplně ho sejměte.

Č. pojistky



Proud



Funkce




1



15 A

Přední světlomety do mlhy.


4



10 A

Zvukové výstražné zařízení.


5



7,5 A

Alternátor.


6



20 A

Ostřikovače světlometů.


7



10 A

Klimatizace.


9



20 A

Alarm.


10



15 A

Odmrazování - stěrače.


11



-

Nepoužitá.


12



-

Nepoužitá. Pojistková skříňka je umístěná v motorovém
prostoru (na levé straně).

198
Praktické informace


Č. pojistky



Proud



Funkce




13



10 A

Denní světla.


14



10 A

Levé dálkové světlo.


15



10 A

Pravé dálkové světlo.


16



20 A

Levé potkávací světlo (xenonové).


17



20 A

Pravé potkávací světlo (xenonové).


18



10 A

Levé potkávací světlo (halogenové), ruční a automatické
seřizování sklonu světlometů.


19



10 A

Pravé potkávací světlo (halogenové).


31



30 A

Audio zesilovač.
Maxi pojistky jsou doplňkovou ochranou
elektrických systémů. Jakékoli zásahy
na maxi pojistkách smí provádět pouze
pracovníci ser visu sítě CITROËN nebo
jiného odborného servisu.

Po zásahu víko pečliv
ě uzavřete,
aby byla zajištěna těsnost pojistkové
skříňky.
