2014 CITROEN C4 AIRCROSS Manuales de Empleo (in Spanish)

9
231

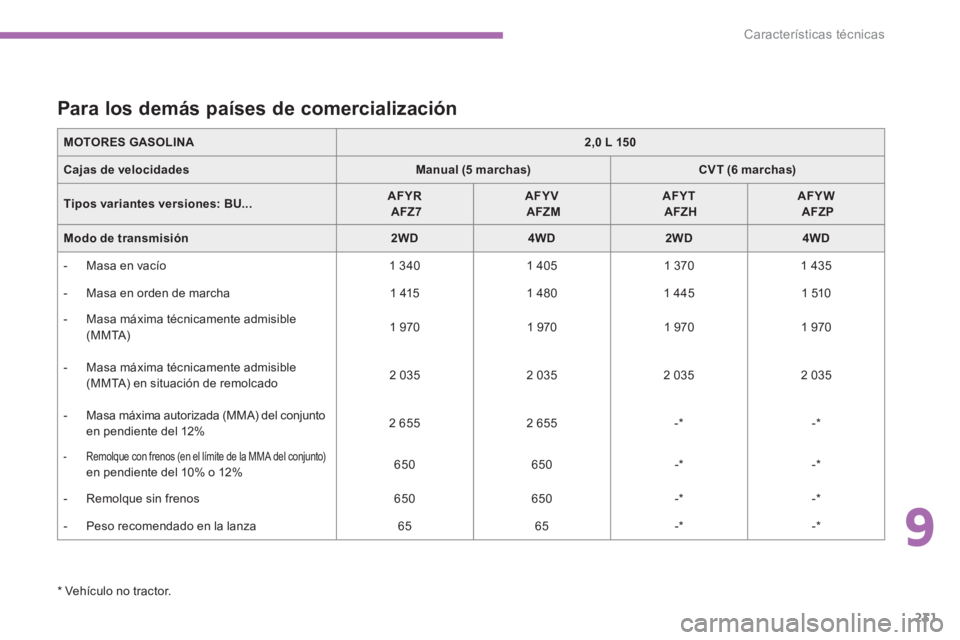

Características técnicas

*
Vehículo no tractor.














Para los demás países de comercialización


MOTORES GASOLINA


2,0 L 150



Cajas de velocidades


Manual (5 marchas)



CVT (6 marchas)



Tipos variantes versiones:
BU...


AFYR

AFZ7



AFYV

AFZM



AFYT

AFZH



AFYW

AFZP



Modo de transmisión


2WD



4WD



2WD



4WD




- Masa en vacío
1 340
1 405
1 370
1 435


- Masa en orden de marcha
1 415
1 480
1 445
1 510


- Masa máxima técnicamente admisible
(MMTA)
1 970
1 970
1 970
1 970


- Masa máxima técnicamente admisible
(MMTA) en situación de remolcado
2 035

2 035
2 035
2 035


- Masa máxima autorizada (MMA) del conjunto
en pendiente del 12%
2 655
2 655
- *

- *




- Remolque con frenos (en el límite de la MMA del conjunto) en pendiente del 10% o 12%
650
650
- *

- *



- Remolque sin frenos
650
650
- *

- *



- Peso recomendado en la lanza
65
65
- *

- *

232
Características técnicas

*
La potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas por la reglamentación europea (Directiva
1999/99/CE).
MOTORES DIÉSEL


1,6 HDi 110



1,8 HDi 150



Tipos variantes versiones:
BU...


9HD8/S



9HDB/S



6HZ8/S



6HZB

6HZB/S



Modo de transmisión


2WD



4WD



2WD



4WD


Cilindrada (cm
3
)
1 560
1 798
Diámetro x carrera (mm)
77 x 88,3
83 x 83,1
Potencia máxima * : norma CEE (kW)
84
11 0
Régimen de potencia máximo (rpm)
3 600
4 000
Par máximo: norma CEE (Nm)
270
300
Régimen de par máximo (rpm)
1 750
2 000 a 3 000
Carburante
Gasoil
Gasoil
Catalizador
Sí
Sí
Filtro de partículas (FAP)
Sí
Sí

CAJAS DE VELOCIDADES

Manual
(6 marchas)
Manual
(6 marchas)

CAPACIDAD DE ACEITE (en litros)









Motor (con cambio de filtro)
3,75
5,3














Motorizaciones y cajas de velocidades


.../S
: modelo equipado con la función Stop & Start (AS&G).

9
233
Características técnicas

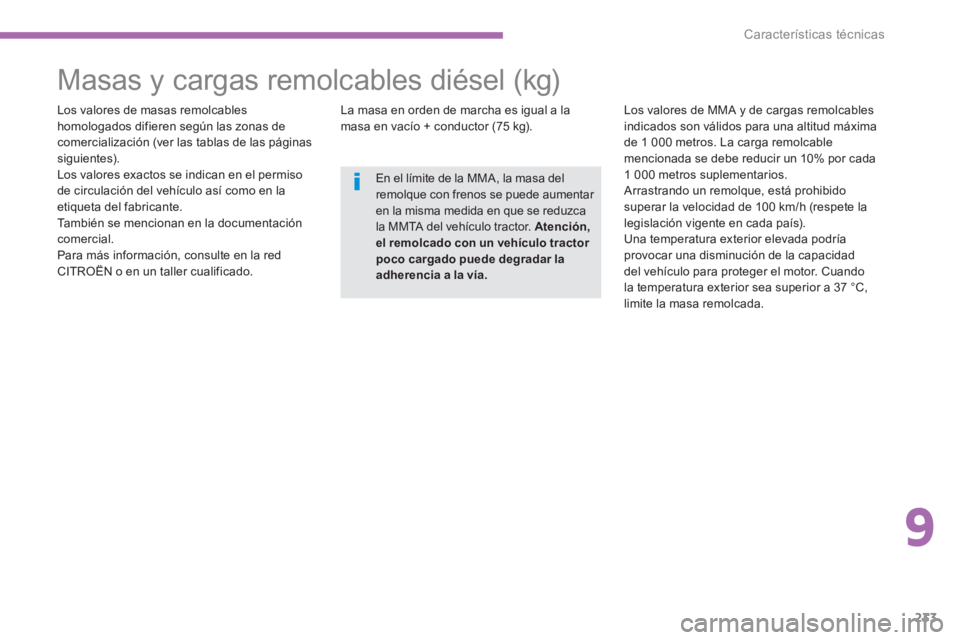

Masas y cargas remolcables diésel (kg)


Los valores de masas remolcables
homologados difieren según las zonas de
comercialización (ver las tablas de las páginas
siguientes).
Los valores exactos se indican en el permiso
de circulación del vehículo así como en la
etiqueta del fabricante.
También se mencionan en la documentación
comercial.
Para más información, consulte en la red
CITROËN o en un taller cualificado.
La masa en orden de marcha es igual a la
masa en vacío + conductor (75 kg).
Los valores de MMA y de cargas remolcables
indicados son válidos para una altitud máxima
de 1 000 metros. La carga remolcable
mencionada se debe reducir un 10% por cada
1 000 metros suplementarios.
Arrastrando un remolque, está prohibido
superar la velocidad de 100 km/h (respete la
legislación vigente en cada país).
Una temperatura exterior elevada podría
provocar una disminución de la capacidad
del vehículo para proteger el motor. Cuando
la temperatura exterior sea superior a 37 °C,
limite la masa remolcada.

En el límite de la MMA, la masa del
remolque con frenos se puede aumentar
en la misma medida en que se reduzca
la MMTA del vehículo tractor. Atención,
el remolcado con un vehículo tractor
poco cargado puede degradar la
adherencia a la vía.

234
Características técnicas

MOTORES DIÉSEL


1,6 HDi 110



1,8 HDi 150



Cajas de velocidades


Manual (6 marchas)



Manual (6 marchas)



Tipos variantes versiones:
BU...


9HD8/S



9HDB/S



6HZ8/S



6HZB/S



Modo de transmisión


2WD



4WD



2WD



4WD




- Masa en vacío
1 315
1 425
1 430
1 495


- Masa en orden de marcha
1 390
1 500
1 505
1 570


- Masa máxima técnicamente admisible
(MMTA)
2 060
2 060
2 060


- Masa máxima técnicamente admisible
(MMTA) en situación de remolcado
2 130
2 130
2 130


- Masa máxima autorizada (MMA) del conjunto
en pendiente del 12%
3 260
3 260
3 530



- Remolque con frenos (en el límite de la MMA del conjunto)
en pendiente del 10% o 12%

1 130
1 130
1 400


- Remolque con frenos (con compensación de
carga en el límite de la MMA del conjunto)
1 300
1 300
-


- Remolque sin frenos
695
750
750


- Peso recomendado en la lanza
70
70
70

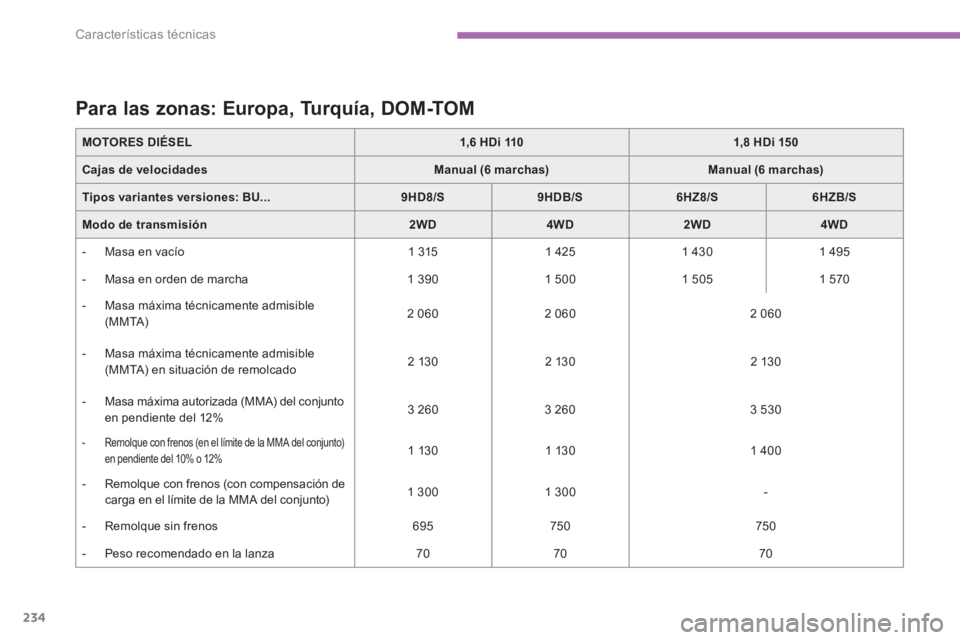

Para las zonas: Europa, Turquía, DOM-TOM

9
235
Características técnicas

MOTORES DIÉSEL


1,6 HDi 110



1,8 HDi 150



Cajas de velocidades


Manual (6 marchas)



Manual (6 marchas)



Tipos variantes versiones:
BU...


9HD8/S



9HDB/S



6HZ8/S



6HZB/S



Modo de transmisión


2WD



4WD



2WD



4WD




- Masa en vacío
1 410
1 475
1 480
1 545


- Masa en orden de marcha
1 485
1 550
1 555
1 620


- Masa máxima técnicamente admisible
(MMTA)
2 060
2 060
2 060


- Masa máxima técnicamente admisible
(MMTA) en situación de remolcado
2 130
2 130
2 130


- Masa máxima autorizada (MMA) del conjunto
en pendiente del 12%
3 260
3 260
3 530



- Remolque con frenos (en el límite de la MMA del conjunto)
en pendiente del 10% o 12%

1 130
1 130
1 400


- Remolque con frenos (con compensación de
carga en el límite de la MMA del conjunto)
1 300
1 300
-


- Remolque sin frenos
695
750
750


- Peso recomendado en la lanza
70
70
70

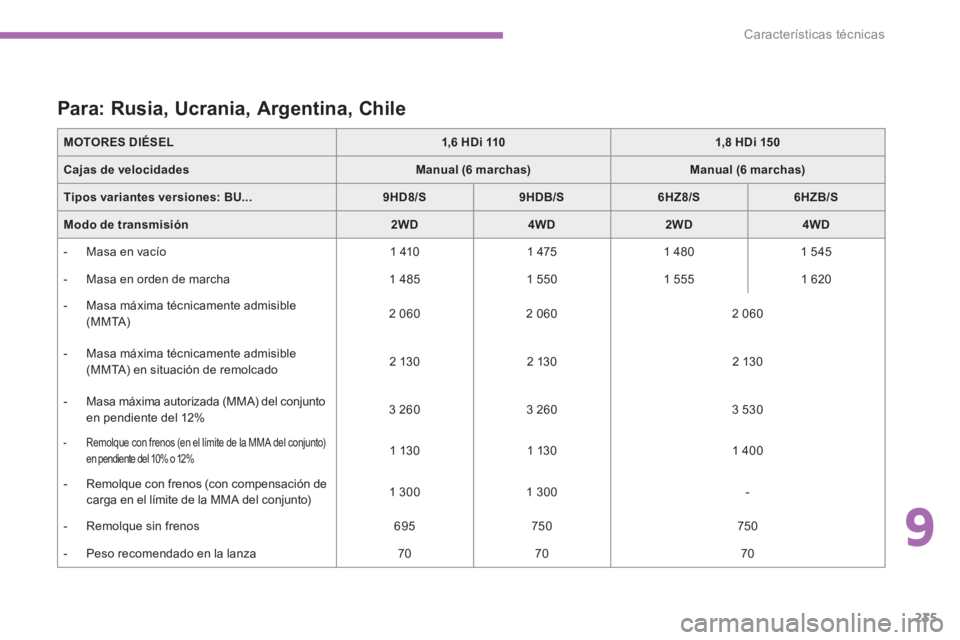

Para: Rusia, Ucrania, Argentina, Chile

236
Características técnicas

MOTORES DIÉSEL


1,6 HDi 110



1,8 HDi 150



Cajas de velocidades


Manual (6 marchas)



Manual (6 marchas)



Tipos variantes versiones:
BU...


9HD8/S



9HDB/S



6HZB

6HZB/S



Modo de transmisión


2WD



4WD



4WD




- Masa en vacío
1 410
1 475
1 530


- Masa en orden de marcha
1 485
1 550
1 605


- Masa máxima técnicamente admisible
(MMTA)
2 060
2 060
2 060


- Masa máxima técnicamente admisible
(MMTA) en situación de remolcado
2 130
2 130
2 130


- Masa máxima autorizada (MMA) del conjunto
en pendiente del 12%
3 110
3 110
3 110



- Remolque con frenos (en el límite de la MMA del conjunto)
en pendiente del 10% o 12%

1 050
1 050
1 050


- Remolque sin frenos
750
750
750


- Peso recomendado en la lanza
70
70
70

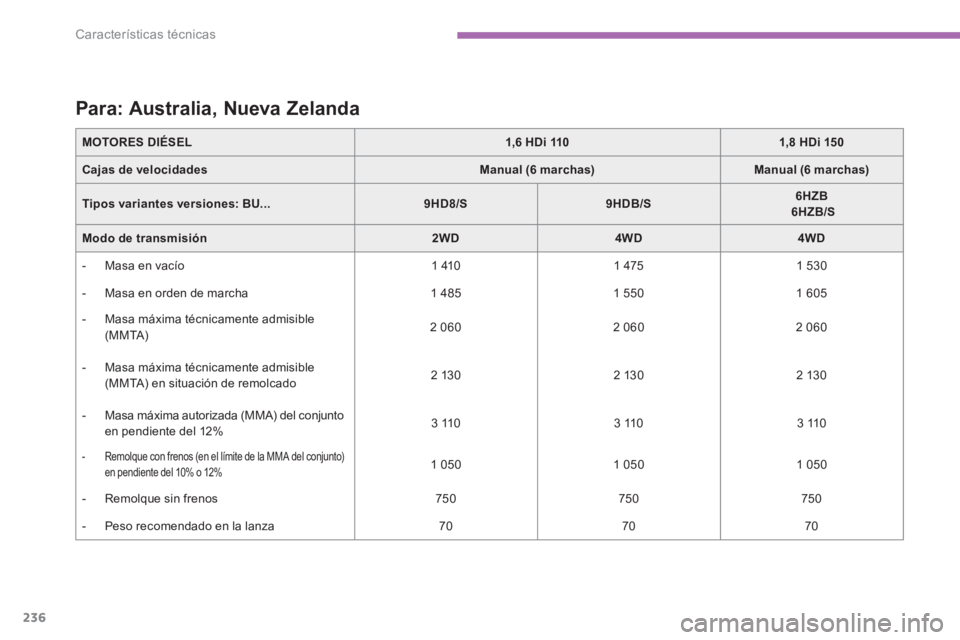

Para: Australia, Nueva Zelanda

9
237
Características técnicas

MOTORES DIÉSEL



1,6 HDi 110



Cajas de velocidades


Manual (6 marchas)



Tipos variantes versiones:
BU...


9HD8/S



9HDB/S



Modo de transmisión


2WD



4WD




- Masa en vacío
1 420
1 485


- Masa en orden de marcha
1 495
1 560


- Masa máxima técnicamente admisible
(MMTA)
2 060
2 060


- Masa máxima técnicamente admisible
(MMTA) en situación de remolcado
2 130
2 130


- Masa máxima autorizada (MMA) del conjunto
en pendiente del 12%
3 321
3 321



- Remolque con frenos (en el límite de la MMA del conjunto)
en pendiente del 10% o 12%

1 200
1 200


- Remolque sin frenos
750
750


- Peso recomendado en la lanza
70
70

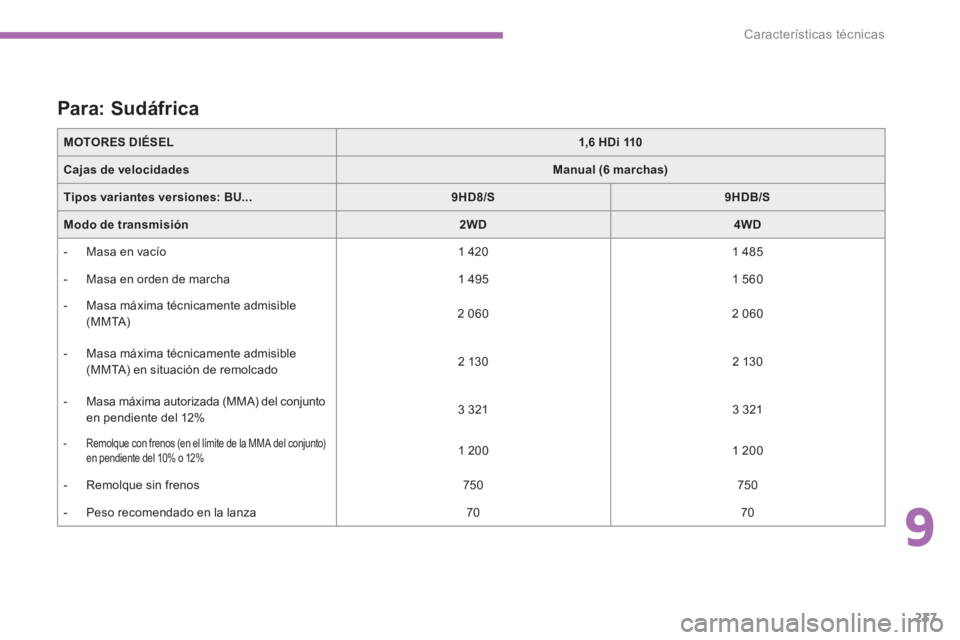

Para: Sudáfrica

238
Características técnicas

MOTORES DIÉSEL



1,6 HDi 110



Cajas de velocidades


Manual (6 marchas)



Tipos variantes versiones:
BU...



9HD8/S



9HDB/S



Modo de transmisión


2WD



4WD




- Masa en vacío
1 420
1 485


- Masa en orden de marcha
1 495
1 560


- Masa máxima técnicamente admisible
(MMTA)
2 060
2 060


- Masa máxima técnicamente admisible
(MMTA) en situación de remolcado
2 130
2 130


- Masa máxima autorizada (MMA) del conjunto
en pendiente del 12%
2 745
2 745



- Remolque con frenos (en el límite de la MMA del conjunto) en pendiente del 10% o 12%
650
650


- Remolque sin frenos
650
650


- Peso recomendado en la lanza
70
70

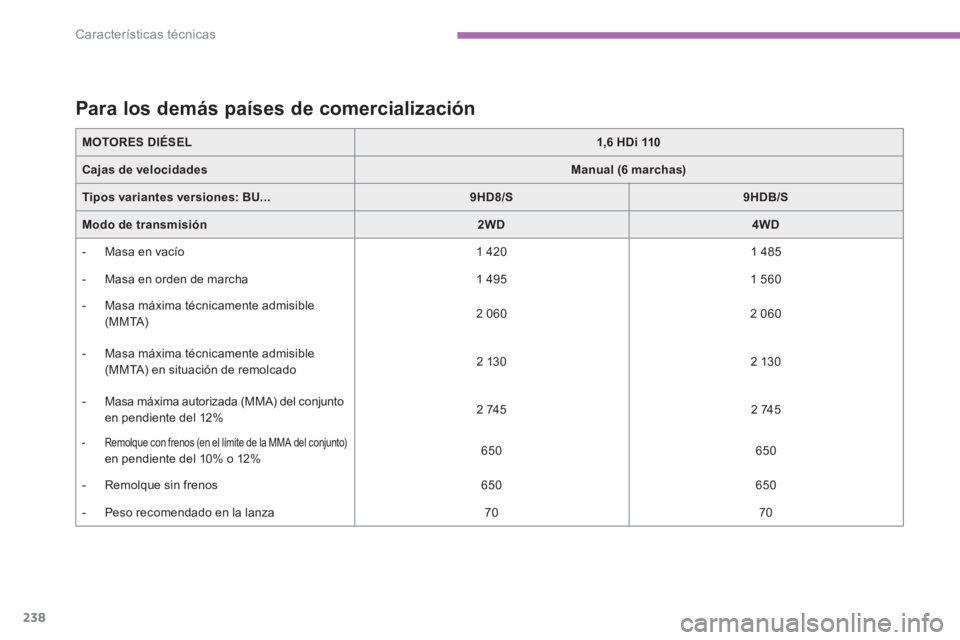

Para los demás países de comercialización
