183
7
Información práctica

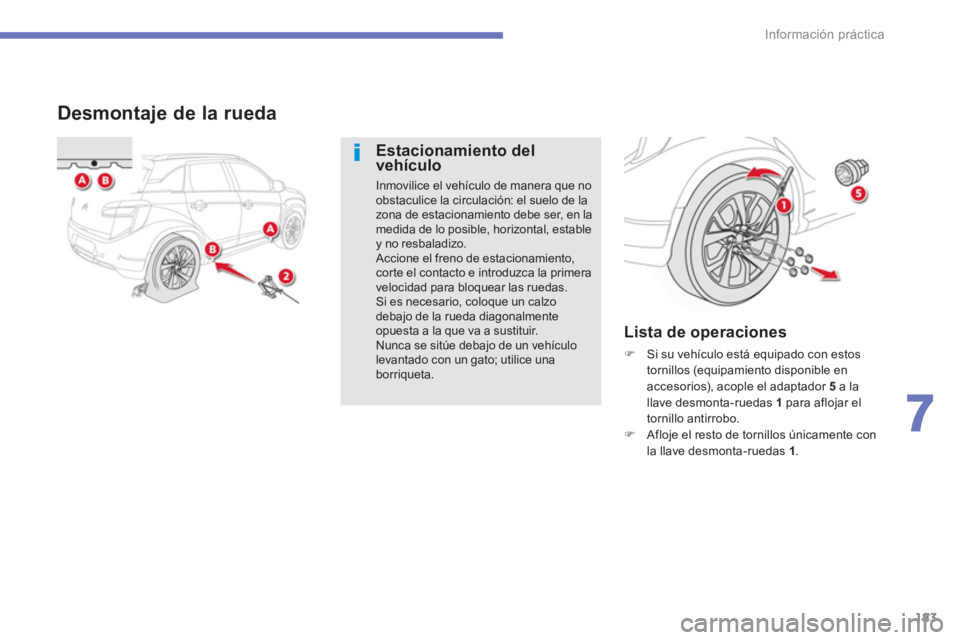

Desmontaje de la rueda


Estacionamiento del
vehículo
Inmovilice el vehículo de manera que no
obstaculice la circulación: el suelo de la
zona de estacionamiento debe ser, en la
medida de lo posible, horizontal, estable
y no resbaladizo.
Accione el freno de estacionamiento,
corte el contacto e introduzca la primera
velocidad para bloquear las ruedas.
Si es necesario, coloque un calzo
debajo de la rueda diagonalmente
opuesta a la que va a sustituir.
Nunca se sitúe debajo de un vehículo
levantado con un gato; utilice una
borriqueta.


Lista de operaciones



)
Si su vehículo está equipado con estos
tornillos (equipamiento disponible en
accesorios), acople el adaptador 5
a la
llave desmonta-ruedas 1
para aflojar el
tornillo antirrobo.

)
Afloje el resto de tornillos únicamente con
la llave desmonta-ruedas 1
.

184

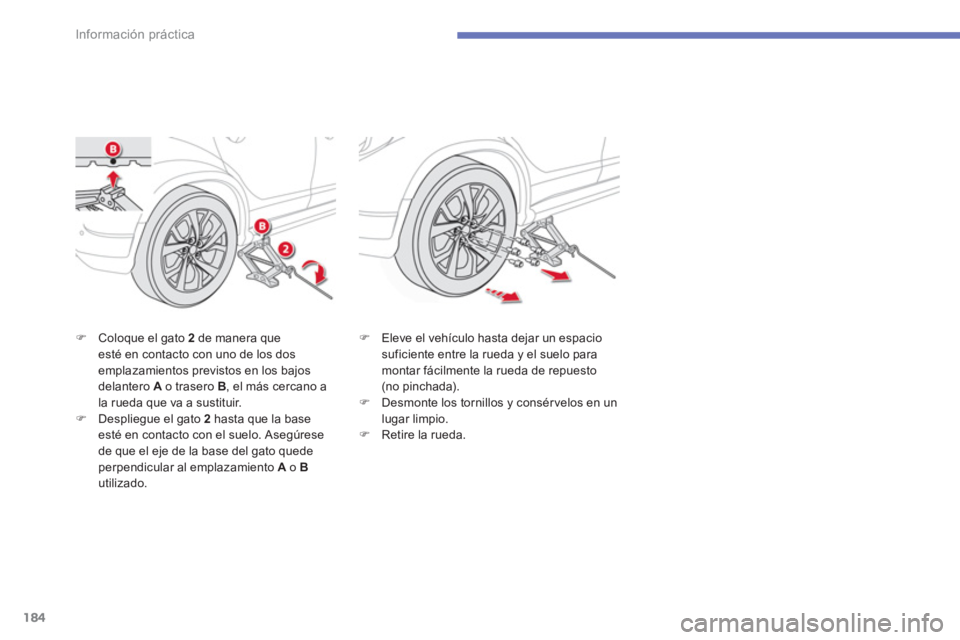

Información práctica

)
Coloque el gato 2
de manera que
esté en contacto con uno de los dos
emplazamientos previstos en los bajos
delantero A
o trasero B
, el más cercano a
la rueda que va a sustituir.

)
Despliegue el gato 2
hasta que la base
esté en contacto con el suelo. Asegúrese
de que el eje de la base del gato quede
perpendicular al emplazamiento A
o B

utilizado.
)
Eleve el vehículo hasta dejar un espacio
suficiente entre la rueda y el suelo para
montar fácilmente la rueda de repuesto
(no pinchada).

)
Desmonte los tornillos y consérvelos en un
lugar limpio.

)
Retire la rueda.

185
7
Información práctica

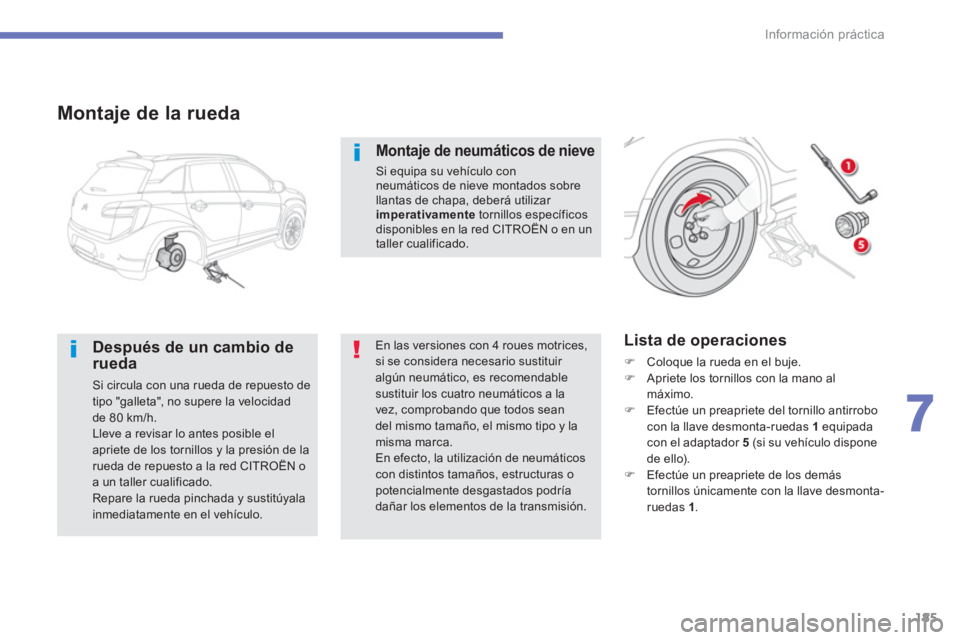

Montaje de la rueda


Después de un cambio de
rueda
Si circula con una rueda de repuesto de
tipo "galleta", no supere la velocidad
de 80 km/h.
Lleve a revisar lo antes posible el
apriete de los tornillos y la presión de la
rueda de repuesto a la red CITROËN o
a un taller cualificado.
Repare la rueda pinchada y sustitúyala
inmediatamente en el vehículo.


Lista de operaciones



)
Coloque la rueda en el buje.

)
Apriete los tornillos con la mano al
máximo.

)
Efectúe un preapriete del tornillo antirrobo
con la llave desmonta-ruedas 1
equipada
con el adaptador 5
(si su vehículo dispone
de ello).

)
Efectúe un preapriete de los demás
tornillos únicamente con la llave desmonta-
ruedas 1
.


Montaje de neumáticos de nieve

Si equipa su vehículo con
neumáticos de nieve montados sobre
llantas de chapa, deberá utilizar
imperativamente
tornillos específicos
disponibles en la red CITROËN o en un
taller cualificado.



En las versiones con 4 roues motrices,
si se considera necesario sustituir
algún neumático, es recomendable
sustituir los cuatro neumáticos a la
vez, comprobando que todos sean
del mismo tamaño, el mismo tipo y la
misma marca.
En efecto, la utilización de neumáticos
con distintos tamaños, estructuras o
potencialmente desgastados podría
dañar los elementos de la transmisión.

186

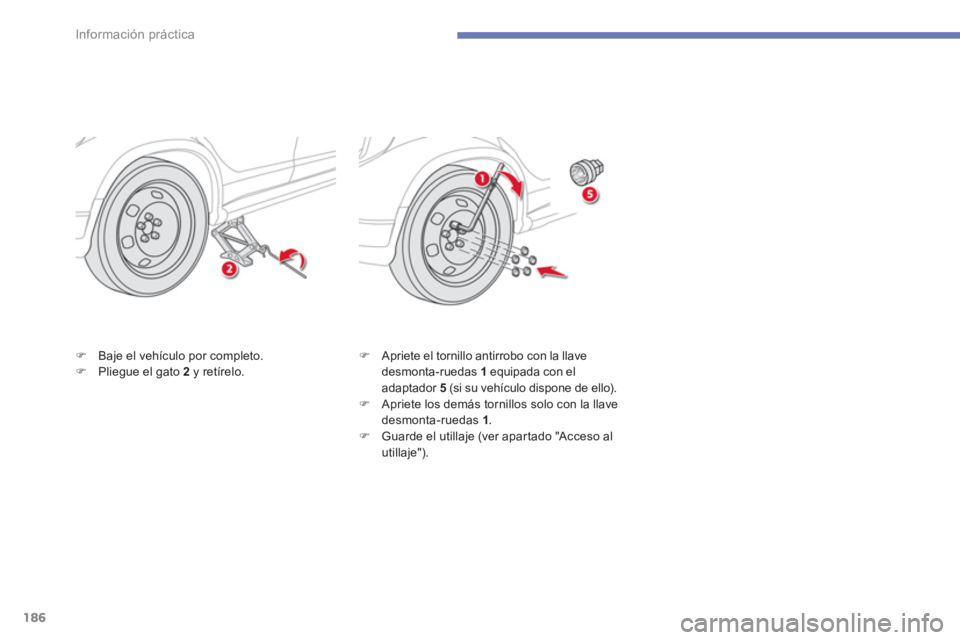

Información práctica

)
Baje el vehículo por completo.

)
Pliegue el gato 2
y retírelo.
)
Apriete el tornillo antirrobo con la llave
desmonta-ruedas 1
equipada con el
adaptador 5
(si su vehículo dispone de ello).

)
Apriete los demás tornillos solo con la llave
desmonta-ruedas 1
.

)
Guarde el utillaje (ver apartado "Acceso al
utillaje").

187
7
Información práctica
Para más información relativa a las
cadenas para nieve, consulte con la red
CITROËN o con un taller cualificado.

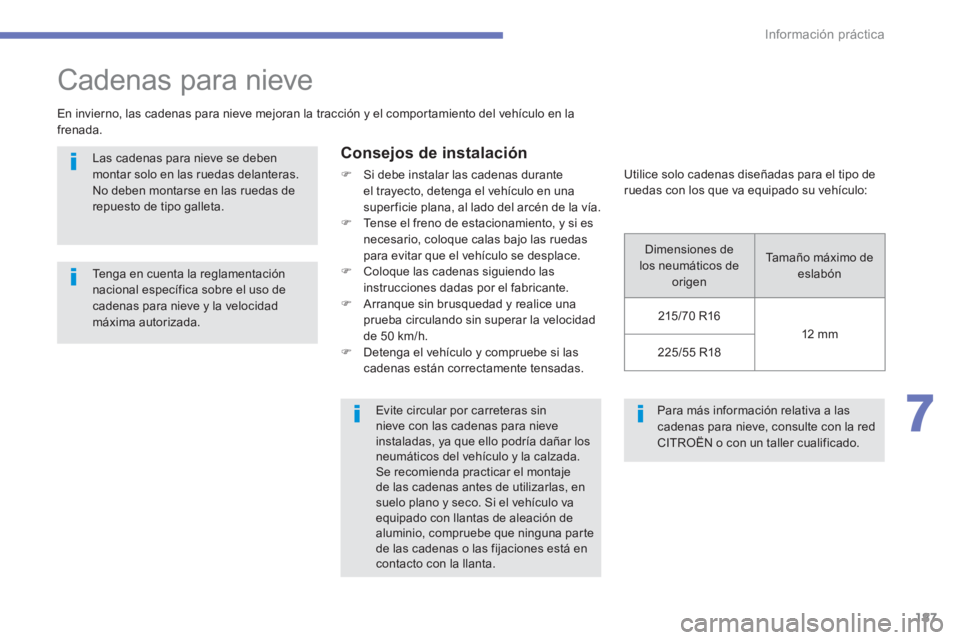

Cadenas para nieve


En invierno, las cadenas para nieve mejoran la tracción y el comportamiento del vehículo en la
frenada.

Consejos de instalación



)
Si debe instalar las cadenas durante
el trayecto, detenga el vehículo en una
superficie plana, al lado del arcén de la vía.

)
Tense el freno de estacionamiento, y si es
necesario, coloque calas bajo las ruedas
para evitar que el vehículo se desplace.

)
Coloque las cadenas siguiendo las
instrucciones dadas por el fabricante.

)
Arranque sin brusquedad y realice una
prueba circulando sin superar la velocidad
de 50 km/h.

)
Detenga el vehículo y compruebe si las
cadenas están correctamente tensadas.

Las cadenas para nieve se deben
montar solo en las ruedas delanteras.
No deben montarse en las ruedas de
repuesto de tipo galleta.

Tenga en cuenta la reglamentación
nacional específica sobre el uso de
cadenas para nieve y la velocidad
máxima autorizada.

Evite circular por carreteras sin
nieve con las cadenas para nieve
instaladas, ya que ello podría dañar los
neumáticos del vehículo y la calzada.
Se recomienda practicar el montaje
de las cadenas antes de utilizarlas, en
suelo plano y seco. Si el vehículo va
equipado con llantas de aleación de
aluminio, compruebe que ninguna parte
de las cadenas o las fijaciones está en
contacto con la llanta.


Utilice solo cadenas diseñadas para el tipo de
ruedas con los que va equipado su vehículo:
Dimensiones de
los neumáticos de
origen Tamaño máximo de
eslabón
215/70 R16
12 mm
225/55 R18

188
Información práctica

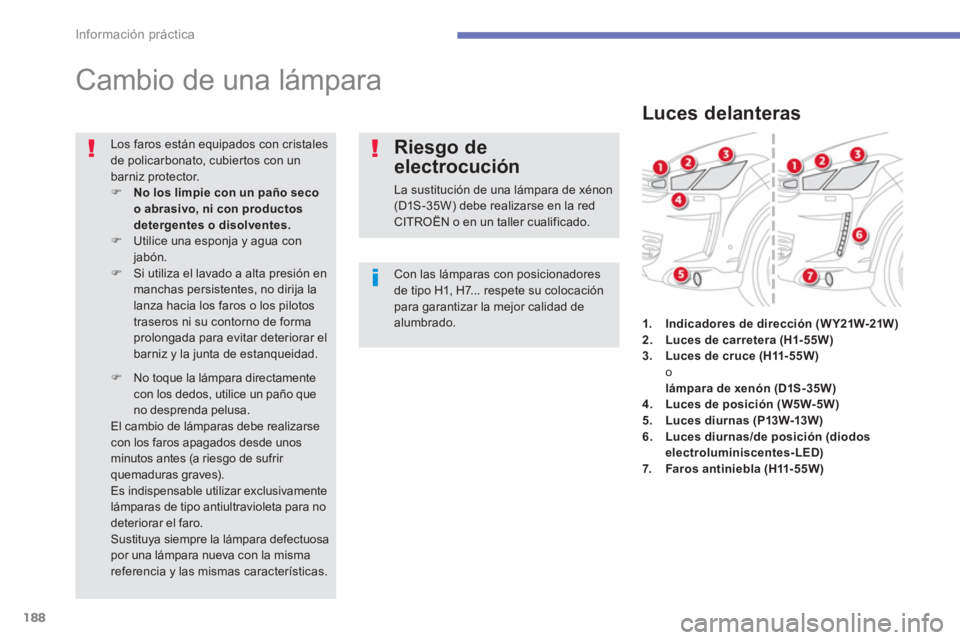

Cambio de una lámpara


Con las lámparas con posicionadores
de tipo H1, H7... respete su colocación
para garantizar la mejor calidad de
alumbrado. Los faros están equipados con cristales
de policarbonato, cubiertos con un
barniz protector.


)
No los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.


)
Utilice una esponja y agua con
jabón.

)
Si utiliza el lavado a alta presión en
manchas persistentes, no dirija la
lanza hacia los faros o los pilotos
traseros ni su contorno de forma
prolongada para evitar deteriorar el
barniz y la junta de estanqueidad.



)
No toque la lámpara directamente
con los dedos, utilice un paño que
no desprenda pelusa.
El cambio de lámparas debe realizarse
con los faros apagados desde unos
minutos antes (a riesgo de sufrir
quemaduras graves).
Es indispensable utilizar exclusivamente
lámparas de tipo antiultravioleta para no
deteriorar el faro.
Sustituya siempre la lámpara defectuosa
por una lámpara nueva con la misma
referencia y las mismas características.


Riesgo de
electrocución
La sustitución de una lámpara de xénon
(D1S-35W) debe realizarse en la red
CITROËN o en un taller cualificado.


Luces delanteras









































1.
Indicadores de dirección
( W Y21W-21W )


2.
Luces de carretera (H1- 55W)


3.
Luces de cruce (H11- 55W)

o
lámpara de xenón (D1S-35W)


4.
Luces de posición (W5W- 5W)


5.
Luces diurnas
(P13W-13W )


6.
Luces diurnas/de posición (diodos
electroluminiscentes-LED)


7.
Faros antiniebla (H11- 55W)

189
7

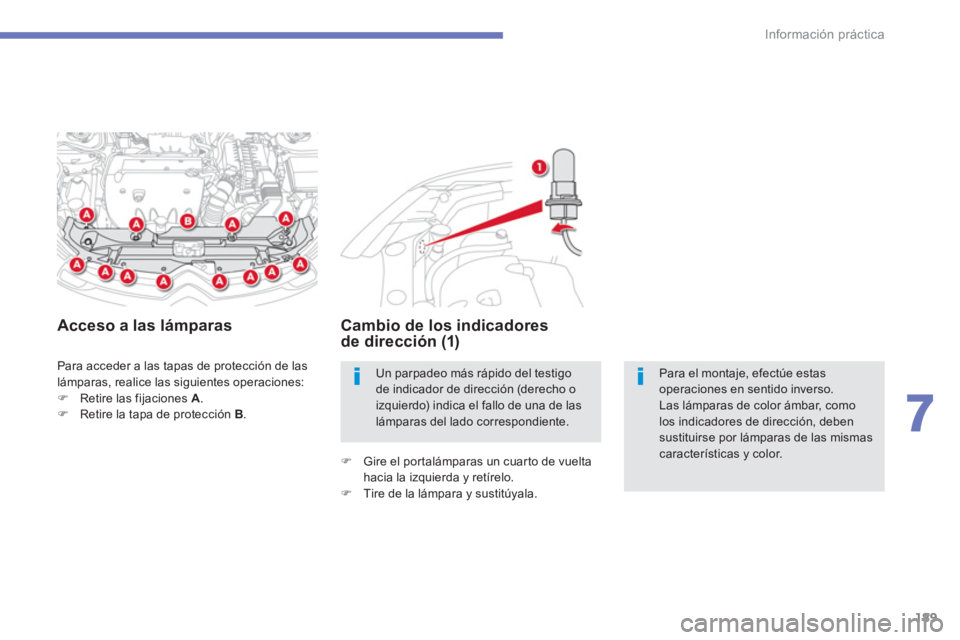

Información práctica
Para acceder a las tapas de protección de las
lámparas, realice las siguientes operaciones:


)
Retire las fijaciones A
.

)
Retire la tapa de protección B
.









Acceso a las lámparas












Cambio de los indicadores
de dirección (1)


)
Gire el portalámparas un cuarto de vuelta
hacia la izquierda y retírelo.

)
Tire de la lámpara y sustitúyala. Un parpadeo más rápido del testigo
de indicador de dirección (derecho o
izquierdo) indica el fallo de una de las
lámparas del lado correspondiente. Para el montaje, efectúe estas
operaciones en sentido inverso.
Las lámparas de color ámbar, como
los indicadores de dirección, deben
sustituirse por lámparas de las mismas
características y color.

190

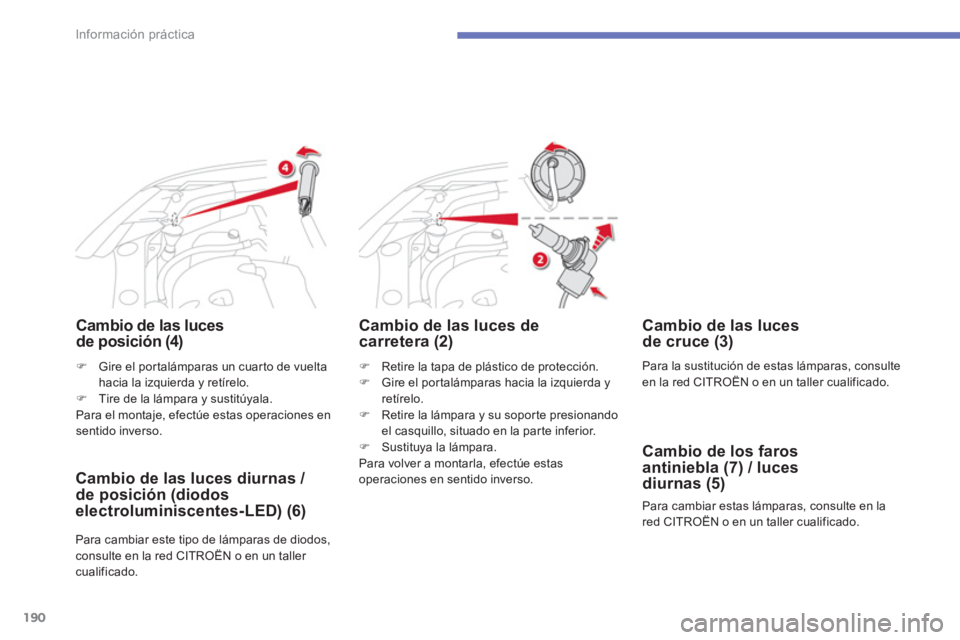

Información práctica












Cambio de las luces
de posición (4)


)
Retire la tapa de plástico de protección.

)
Gire el portalámparas hacia la izquierda y
retírelo.

)
Retire la lámpara y su soporte presionando
el casquillo, situado en la parte inferior.

)
Sustituya la lámpara.
Para volver a montarla, efectúe estas
operaciones en sentido inverso.









Cambio de las luces de
carretera (2)


)
Gire el portalámparas un cuarto de vuelta
hacia la izquierda y retírelo.

)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.


Cambio de las luces diurnas /
de posición (diodos
electroluminiscentes-LED) (6)
Para cambiar este tipo de lámparas de diodos,
consulte en la red CITROËN o en un taller
cualificado.









Cambio de las luces
de cruce (3)
Para la sustitución de estas lámparas, consulte
en la red CITROËN o en un taller cualificado.

Para cambiar estas lámparas, consulte en la
red CITROËN o en un taller cualificado.












Cambio de los faros
antiniebla (7) / luces
diurnas (5)
