2014 CITROEN C4 AIRCROSS Manuales de Empleo (in Spanish)

191
7
Información práctica


)
Empuje el repetidor hacia atrás para desacoplarlo.

)
Desconecte el conector del repetidor.

)
Cambie el bloque repetidor.
Para el montaje, efectúe estas operaciones en sentido inverso.
Para adquirirlos, acuda a la red CITROËN o a un taller cualificado.

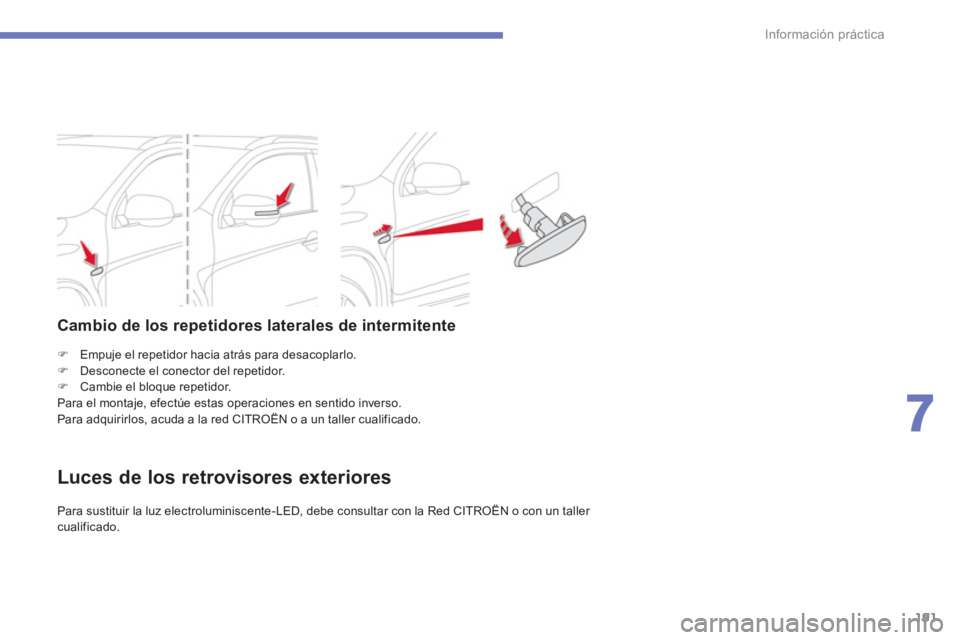

Cambio de los repetidores laterales de intermitente







Luces de los retrovisores exteriores

Para sustituir la luz electroluminiscente-LED, debe consultar con la Red CITROËN o con un taller
cualificado.

192
Información práctica


1.
Tercera luz de freno (diodos)


2.
Luces de matrícula (W5W- 5W)


3.
Luz antiniebla (W21W-21W)


4.
Luz de marcha atrás (W16W-16W)


5.
Indicadores de dirección (WY21W-21W)


6.
Luces de posición
/freno (W21-5W)

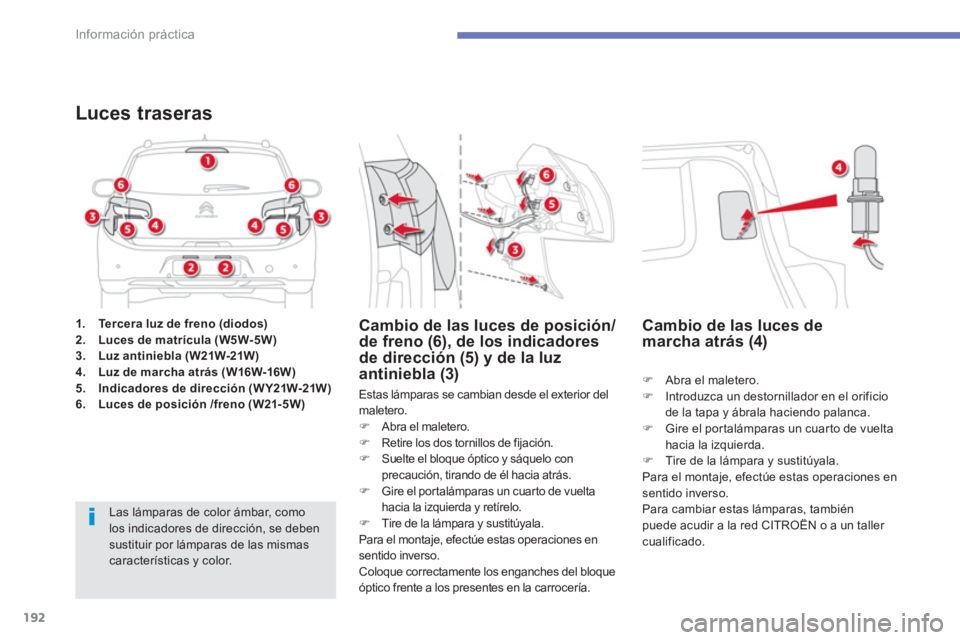

Luces traseras

Estas lámparas se cambian desde el exterior del
maletero.


)
Abra el maletero.

)
Retire los dos tornillos de fijación.

)
Suelte el bloque óptico y sáquelo con
precaución, tirando de él hacia atrás.

)
Gire el portalámparas un cuarto de vuelta
hacia la izquierda y retírelo.

)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Coloque correctamente los enganches del bloque
óptico frente a los presentes en la carrocería.



























Cambio de las luces de posición/
de freno (6), de los indicadores
de dirección (5) y de la luz
antiniebla (3)


)
Abra el maletero.

)
Introduzca un destornillador en el orificio
de la tapa y ábrala haciendo palanca.

)
Gire el portalámparas un cuarto de vuelta
hacia la izquierda.

)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Para cambiar estas lámparas, también
puede acudir a la red CITROËN o a un taller
cualificado.















Cambio de las luces de
marcha atrás (4)
Las lámparas de color ámbar, como
los indicadores de dirección, se deben
sustituir por lámparas de las mismas
características y color.

193
7
Información práctica

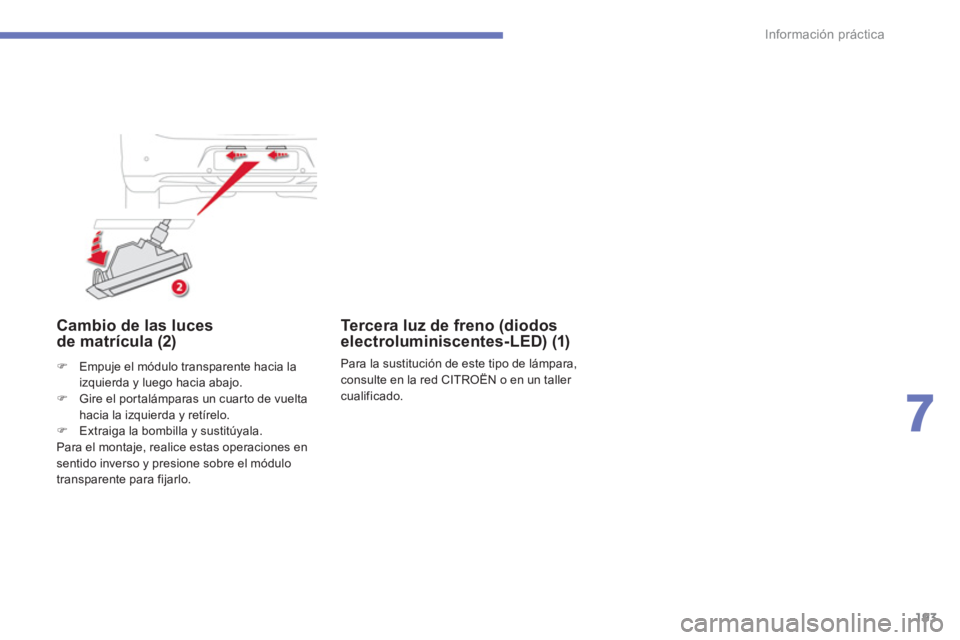

Cambio de las luces
de matrícula (2)



)
Empuje el módulo transparente hacia la
izquierda y luego hacia abajo.

)
Gire el portalámparas un cuarto de vuelta
hacia la izquierda y retírelo.

)
Extraiga la bombilla y sustitúyala.
Para el montaje, realice estas operaciones en
sentido inverso y presione sobre el módulo
transparente para fijarlo.

















Tercera luz de freno (diodos
electroluminiscentes-LED) (1)
Para la sustitución de este tipo de lámpara,
consulte en la red CITROËN o en un taller
cualificado.

194
Información práctica

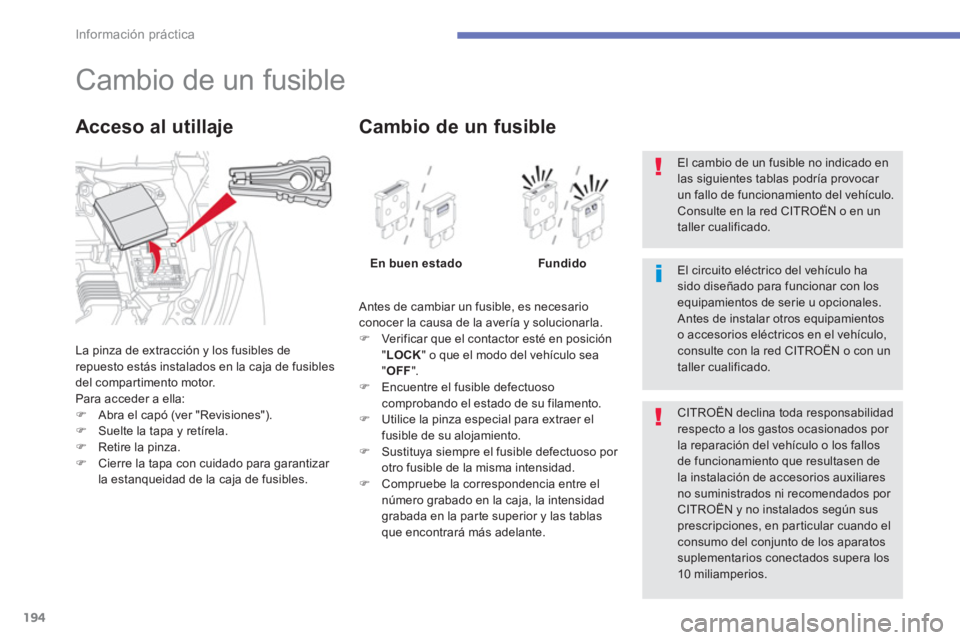

Cambio de un fusible

La pinza de extracción y los fusibles de
repuesto estás instalados en la caja de fusibles
del compartimento motor.
Para acceder a ella:


)
Abra el capó (ver "Revisiones").

)
Suelte la tapa y retírela.

)
Retire la pinza.

)
Cierre la tapa con cuidado para garantizar
la estanqueidad de la caja de fusibles.



Acceso al utillaje

Antes de cambiar un fusible, es necesario
conocer la causa de la avería y solucionarla.


)
Verificar que el contactor esté en posición
" LOCK
" o que el modo del vehículo sea
" OFF
".

)
Encuentre el fusible defectuoso
comprobando el estado de su filamento.


)
Utilice la pinza especial para extraer el
fusible de su alojamiento.

)
Sustituya siempre el fusible defectuoso por
otro fusible de la misma intensidad.

)
Compruebe la correspondencia entre el
número grabado en la caja, la intensidad
grabada en la parte superior y las tablas
que encontrará más adelante.


Cambio de un fusible


En buen estado

Fundido


CITROËN declina toda responsabilidad
respecto a los gastos ocasionados por
la reparación del vehículo o los fallos
de funcionamiento que resultasen de
la instalación de accesorios auxiliares
no suministrados ni recomendados por
CITROËN y no instalados según sus
prescripciones, en particular cuando el
consumo del conjunto de los aparatos
suplementarios conectados supera los
10 miliamperios.

El circuito eléctrico del vehículo ha
sido diseñado para funcionar con los
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte con la red CITROËN o con un
taller cualificado.
El cambio de un fusible no indicado en
las siguientes tablas podría provocar
un fallo de funcionamiento del vehículo.
Consulte en la red CITROËN o en un
taller cualificado.

195
7
Información práctica

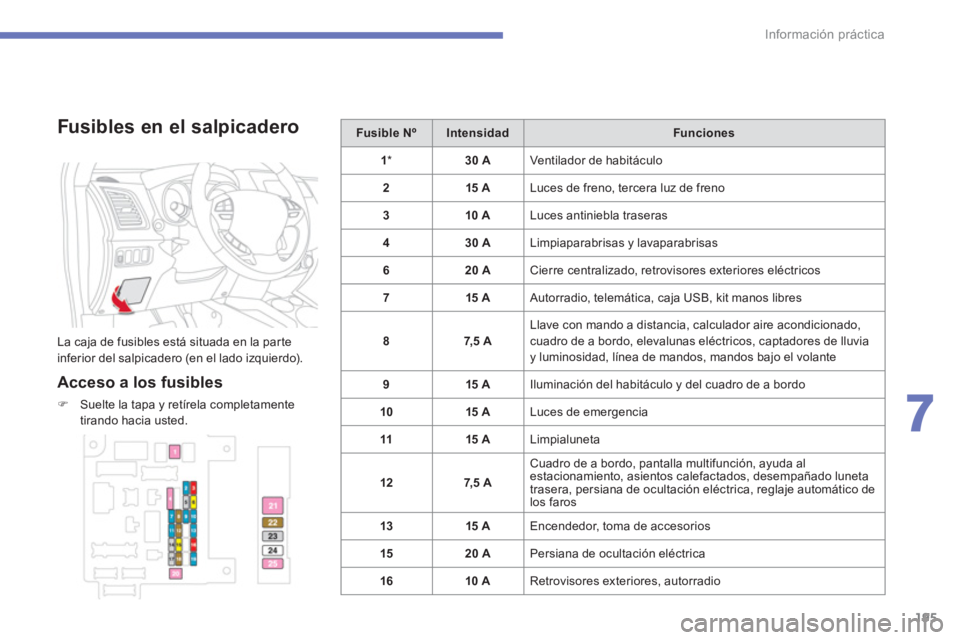

Fusibles en el salpicadero

La caja de fusibles está situada en la parte
inferior del salpicadero (en el lado izquierdo).

Acceso a los fusibles



)
Suelte la tapa y retírela completamente
tirando hacia usted.

Fusible N º



Intensidad



Funciones




1
*

30 A

Ventilador de habitáculo


2



15 A

Luces de freno, tercera luz de freno


3



10 A

Luces antiniebla traseras


4



30 A

Limpiaparabrisas y lavaparabrisas


6



20 A

Cierre centralizado, retrovisores exteriores eléctricos


7



15 A

Autorradio, telemática, caja USB, kit manos libres


8



7,5 A

Llave con mando a distancia, calculador aire acondicionado,
cuadro de a bordo, elevalunas eléctricos, captadores de lluvia
y luminosidad, línea de mandos, mandos bajo el volante


9



15 A

Iluminación del habitáculo y del cuadro de a bordo


10



15 A

Luces de emergencia


11



15 A

Limpialuneta


12



7,5 A

Cuadro de a bordo, pantalla multifunción, ayuda al
estacionamiento, asientos calefactados, desempañado luneta
trasera, persiana de ocultación eléctrica, reglaje automático de
los faros


13



15 A

Encendedor, toma de accesorios


15



20 A

Persiana de ocultación eléctrica


16



10 A

Retrovisores exteriores, autorradio

196
Información práctica

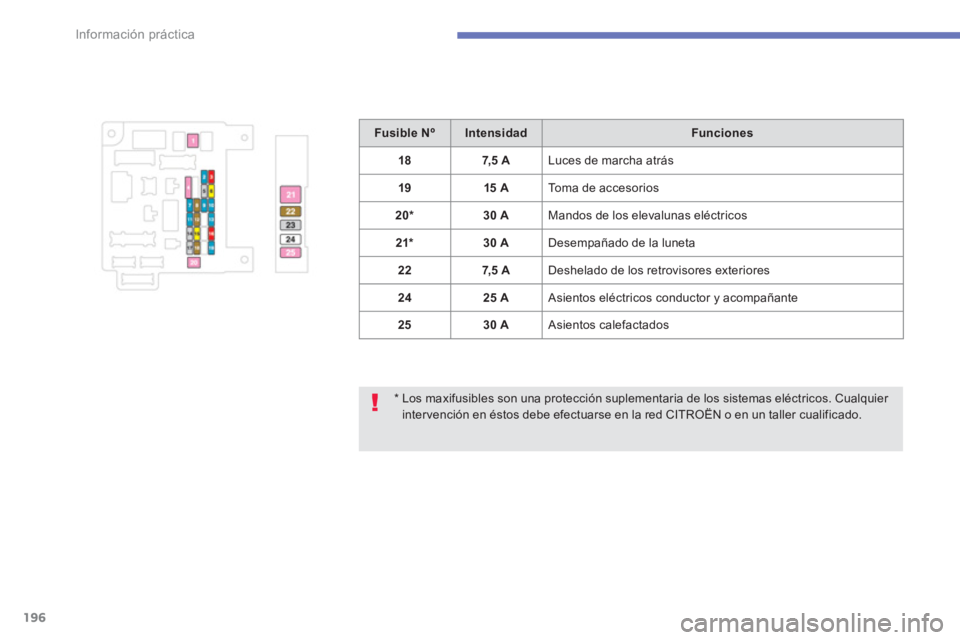

* Los maxifusibles son una protección suplementaria de los sistemas eléctricos. Cualquier
inter vención en éstos debe efectuarse en la red CITROËN o en un taller cualificado.


Fusible N º



Intensidad



Funciones




18



7,5 A

Luces de marcha atrás


19



15 A

Toma de accesorios


20*



30 A

Mandos de los elevalunas eléctricos


21*



30 A

Desempañado de la luneta


22



7,5 A

Deshelado de los retrovisores exteriores


24



25 A

Asientos eléctricos conductor y acompañante


25



30 A

Asientos calefactados

197
7
Información práctica

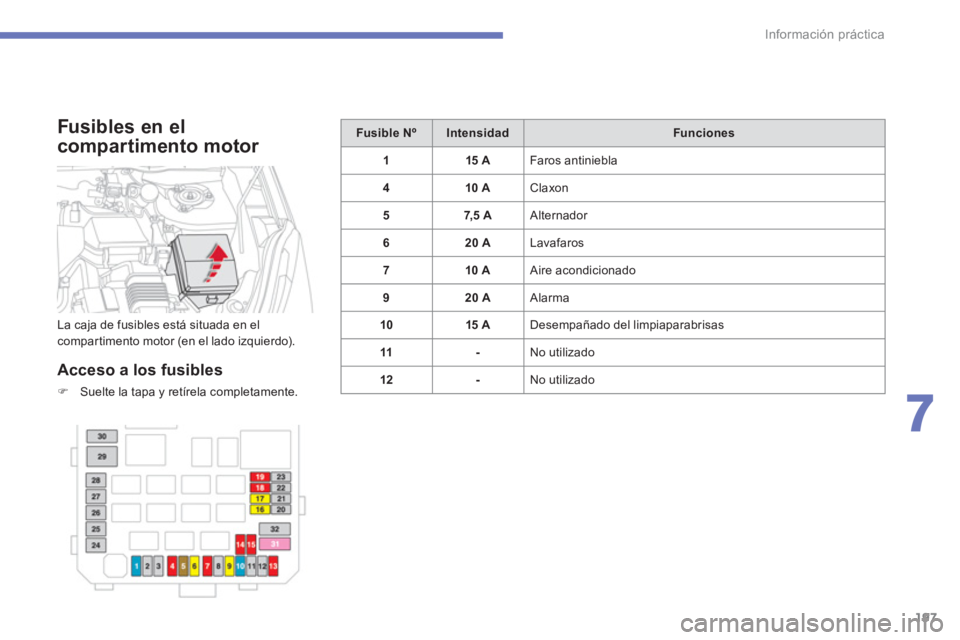

Fusibles en el
compartimento motor

Acceso a los fusibles



)
Suelte la tapa y retírela completamente.

Fusible N º



Intensidad



Funciones




1



15 A

Faros antiniebla


4



10 A

Claxon


5



7,5 A

Alternador


6



20 A

Lavafaros


7



10 A

Aire acondicionado


9



20 A

Alarma


10



15 A

Desempañado del limpiaparabrisas


11



-

No utilizado


12



-

No utilizado La caja de fusibles está situada en el
compartimento motor (en el lado izquierdo).

198
Información práctica

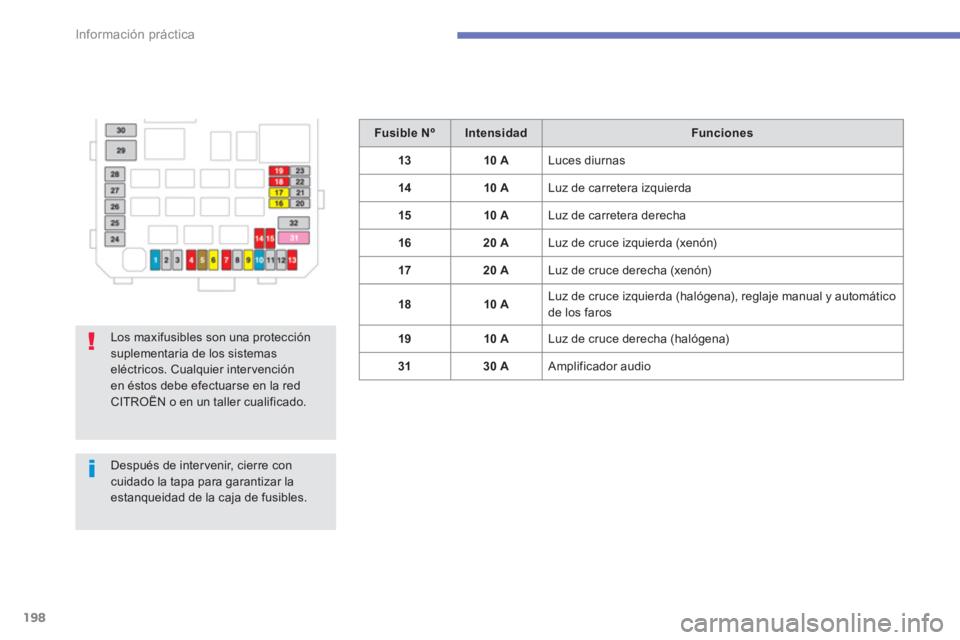

Fusible N º



Intensidad



Funciones




13

10 A
Luces diurnas


14



10 A

Luz de carretera izquierda


15



10 A

Luz de carretera derecha


16



20 A

Luz de cruce izquierda (xenón)


17



20 A

Luz de cruce derecha (xenón)


18



10 A

Luz de cruce izquierda (halógena), reglaje manual y automático
de los faros


19



10 A

Luz de cruce derecha (halógena)


31



30 A

Amplificador audio
Los maxifusibles son una protección
suplementaria de los sistemas
eléctricos. Cualquier inter vención
en éstos debe efectuarse en la red
CITROËN o en un taller cualificado.

Después de inter venir, cierre con
cuidado la tapa para garantizar la
estanqueidad de la caja de fusibles.
