175
6
Seguridad
La instalación incorrecta de una silla infantil
en un vehículo compromete la protección del
niño en caso de colisión.
Abroche los cinturones de seguridad o el
arnés de las sillas infantiles limitando al
máximo la holgura
respecto al cuerpo del
niño, incluso para trayectos cortos.
Para la instalación óptima de una silla infantil
"en el sentido de la marcha", compruebe que
su respaldo queda correctamente apoyado
sobre el respaldo del asiento del vehículo y
que el reposacabezas no estorba.
Si debe retirar el reposacabezas, guárdelo
en un lugar seguro o fíjelo para evitar
que salga proyectado en caso de frenada
brusca.

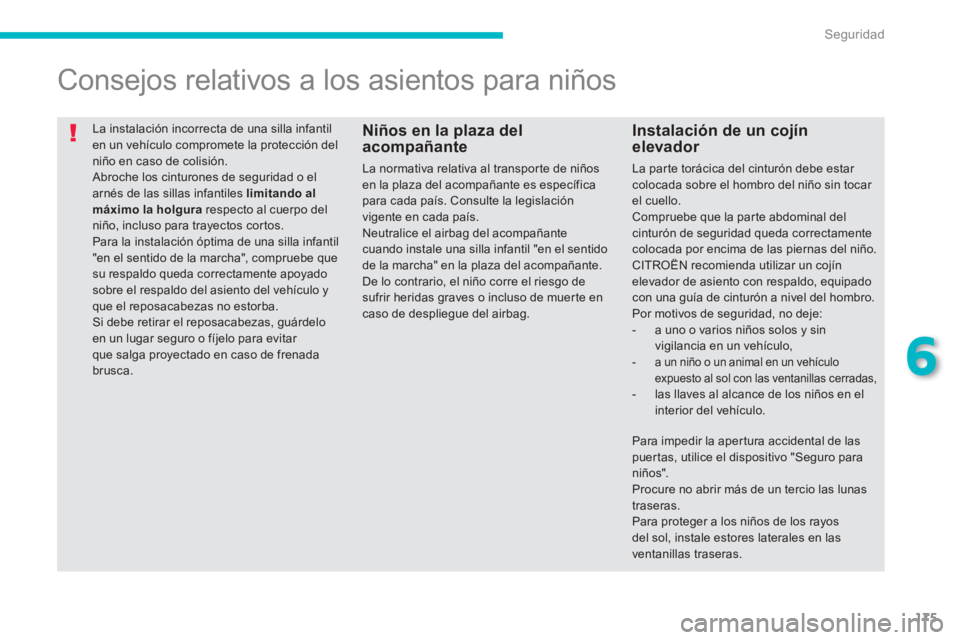

Consejos relativos a los asientos para niños


Instalación de un cojín
elevador
La parte torácica del cinturón debe estar
colocada sobre el hombro del niño sin tocar
el cuello.
Compruebe que la parte abdominal del
cinturón de seguridad queda correctamente
colocada por encima de las piernas del niño.
CITROËN recomienda utilizar un cojín
elevador de asiento con respaldo, equipado
con una guía de cinturón a nivel del hombro.
Por motivos de seguridad, no deje:


- a uno o varios niños solos y sin
vigilancia en un vehículo,

- a un niño o un animal en un vehículo
expuesto al sol con las ventanillas cerradas,

- las llaves al alcance de los niños en el
interior del vehículo.


Niños en la plaza del
acompañante
La normativa relativa al transporte de niños
en la plaza del acompañante es específica
para cada país. Consulte la legislación
vigente en cada país.
Neutralice el airbag del acompañante
cuando instale una silla infantil "en el sentido
de la marcha" en la plaza del acompañante.
De lo contrario, el niño corre el riesgo de
sufrir heridas graves o incluso de muerte en
caso de despliegue del airbag.
Para impedir la apertura accidental de las
puertas, utilice el dispositivo "Seguro para
niños".
Procure no abrir más de un tercio las lunas
traseras.
Para proteger a los niños de los rayos
del sol, instale estores laterales en las
ventanillas traseras.

176
Seguridad

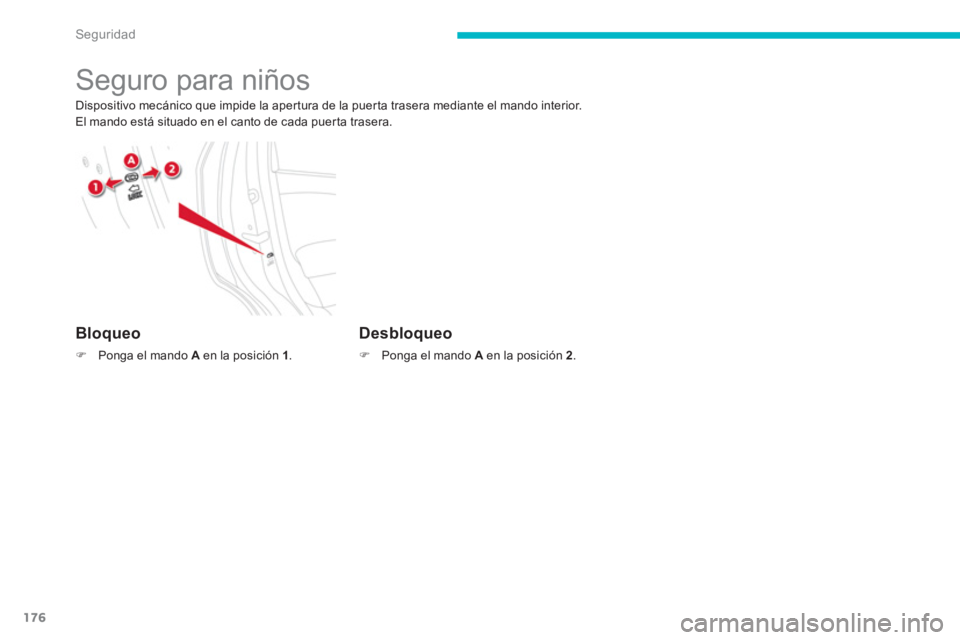

Seguro para niños

Dispositivo mecánico que impide la apertura de la puerta trasera mediante el mando interior.
El mando está situado en el canto de cada puerta trasera.


Bloqueo



)
Ponga el mando A
en la posición 1
.



Desbloqueo



)
Ponga el mando A
en la posición 2
.

177
7
Información práctica

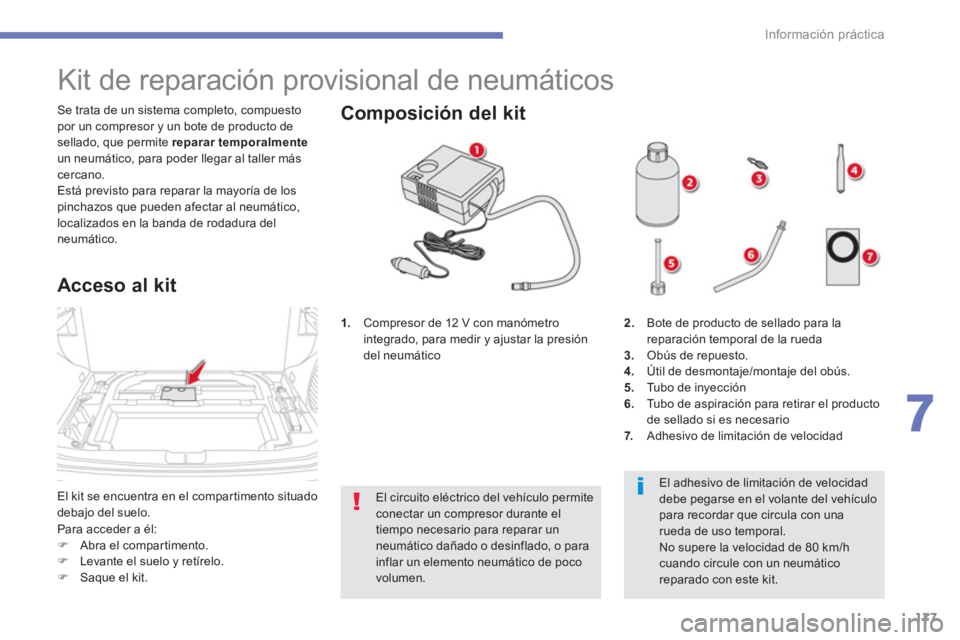

El kit se encuentra en el compartimento situado
debajo del suelo. Se trata de un sistema completo, compuesto
por un compresor y un bote de producto de
sellado, que permite reparar temporalmente

un neumático, para poder llegar al taller más
cercano.
Está previsto para reparar la mayoría de los
pinchazos que pueden afectar al neumático,
localizados en la banda de rodadura del
neumático.



















Kit de reparación provisional de neumáticos


Acceso al kit



1.
Compresor de 12 V con manómetro
integrado, para medir y ajustar la presión
del neumático

Para acceder a él:


)
Abra el compartimento.

)
Levante el suelo y retírelo.

)
Saque el kit.




Composición del kit

El adhesivo de limitación de velocidad
debe pegarse en el volante del vehículo
para recordar que circula con una
rueda de uso temporal.
No supere la velocidad de 80 km/h
cuando circule con un neumático
reparado con este kit.
2.
Bote de producto de sellado para la
reparación temporal de la rueda

3.
Obús de repuesto.

4.
Útil de desmontaje/montaje del obús.

5.
Tubo de inyección

6.
Tubo de aspiración para retirar el producto
de sellado si es necesario

7.
Adhesivo de limitación de velocidad

El circuito eléctrico del vehículo permite
conectar un compresor durante el
tiempo necesario para reparar un
neumático dañado o desinflado, o para
inflar un elemento neumático de poco
volumen.

178
Información práctica

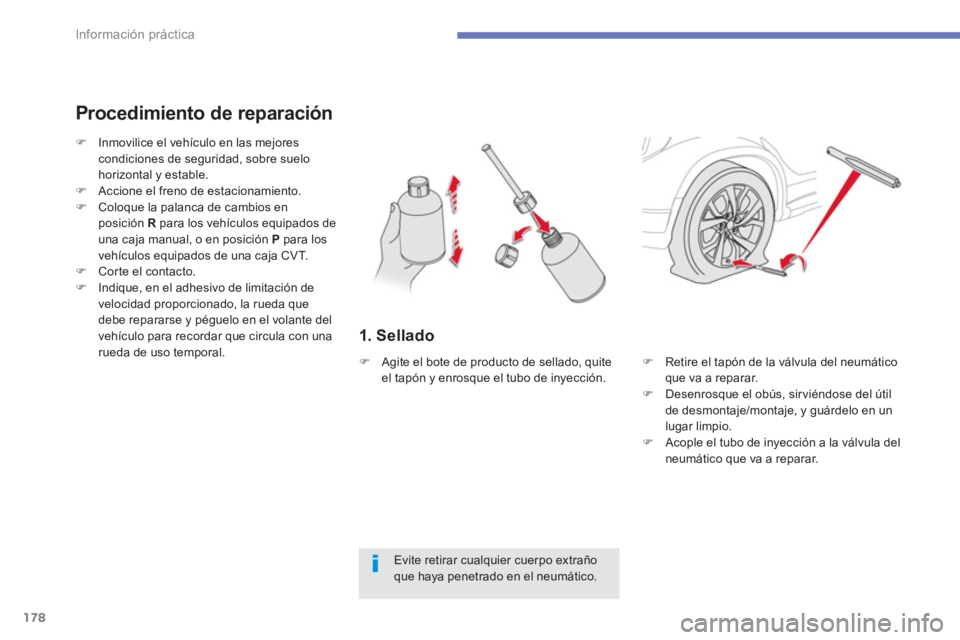

1. Sellado


Procedimiento de reparación


Evite retirar cualquier cuerpo extraño
que haya penetrado en el neumático.


)
Inmovilice el vehículo en las mejores
condiciones de seguridad, sobre suelo
horizontal y estable.

)
Accione el freno de estacionamiento.

)
Coloque la palanca de cambios en
posición R
para los vehículos equipados de
una caja manual, o en posición P
para los
vehículos equipados de una caja CV T.

)
Corte el contacto.

)
Indique, en el adhesivo de limitación de
velocidad proporcionado, la rueda que
debe repararse y péguelo en el volante del
vehículo para recordar que circula con una
rueda de uso temporal.

)
Retire el tapón de la válvula del neumático
que va a reparar.

)
Desenrosque el obús, sir viéndose del útil
de desmontaje/montaje, y guárdelo en un
lugar limpio.

)
Acople el tubo de inyección a la válvula del
neumático que va a reparar.

)
Agite el bote de producto de sellado, quite
el tapón y enrosque el tubo de inyección.

179
7
Información práctica

)

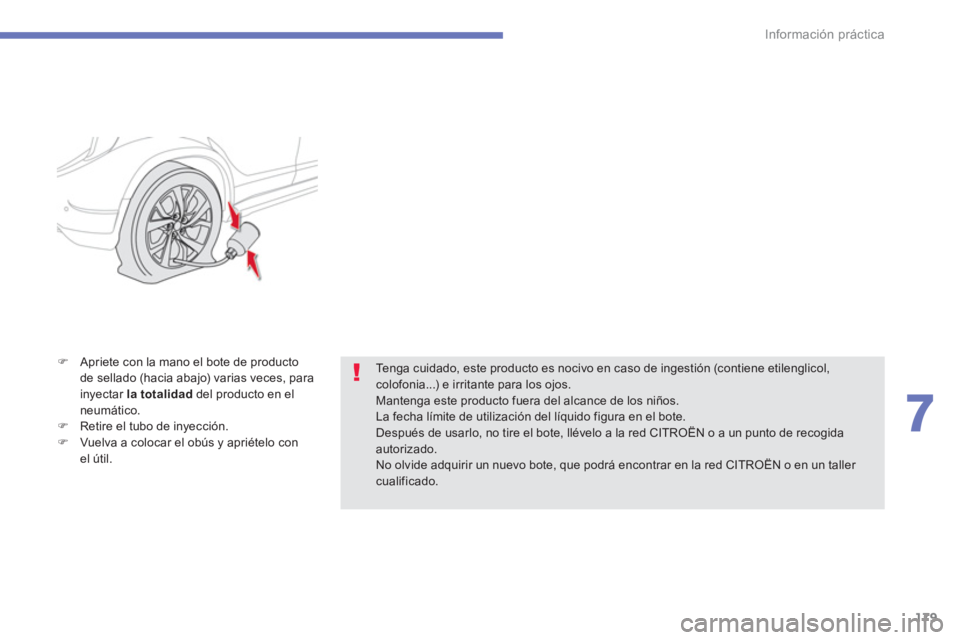

Apriete con la mano el bote de producto
de sellado (hacia abajo) varias veces, para
inyectar la totalidad
del producto en el
neumático.

)
Retire el tubo de inyección.

)
Vuelva a colocar el obús y apriételo con
el útil.

Tenga cuidado, este producto es nocivo en caso de ingestión (contiene etilenglicol,
colofonia...) e irritante para los ojos.
Mantenga este producto fuera del alcance de los niños.
La fecha límite de utilización del líquido figura en el bote.
Después de usarlo, no tire el bote, llévelo a la red CITROËN o a un punto de recogida
autorizado.
No olvide adquirir un nuevo bote, que podrá encontrar en la red CITROËN o en un taller
cualificado.

180
Información práctica

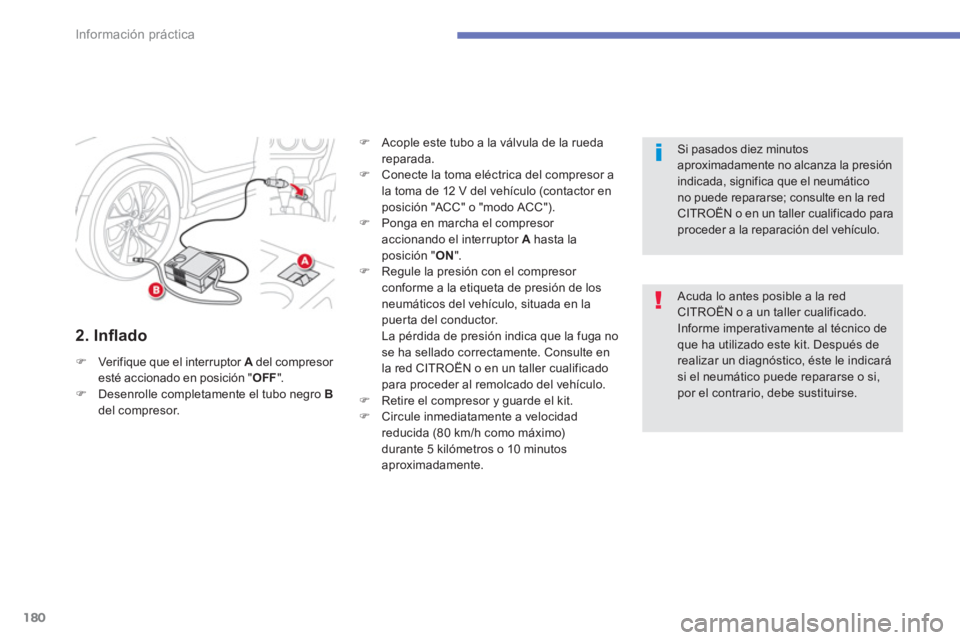

2. Infl ado



)
Verifique que el interruptor A
del compresor
esté accionado en posición " OFF
".

)
Desenrolle completamente el tubo negro B

del compresor.
)
Acople este tubo a la válvula de la rueda
reparada.

)
Conecte la toma eléctrica del compresor a
la toma de 12 V del vehículo (contactor en
posición "ACC" o "modo ACC").

)
Ponga en marcha el compresor
accionando el interruptor A
hasta la
posición "
ON

" .

)
Regule la presión con el compresor
conforme a la etiqueta de presión de los
neumáticos del vehículo, situada en la
puerta del conductor.
La pérdida de presión indica que la fuga no
se ha sellado correctamente. Consulte en
la red CITROËN o en un taller cualificado
para proceder al remolcado del vehículo.

)
Retire el compresor y guarde el kit.

)
Circule inmediatamente a velocidad
reducida (80 km/h como máximo)
durante 5 kilómetros o 10 minutos
aproximadamente.
Acuda lo antes posible a la red
CITROËN o a un taller cualificado.
Informe imperativamente al técnico de
que ha utilizado este kit. Después de
realizar un diagnóstico, éste le indicará
si el neumático puede repararse o si,
por el contrario, debe sustituirse.

Si pasados diez minutos
aproximadamente no alcanza la presión
indicada, significa que el neumático
no puede repararse; consulte en la red
CITROËN o en un taller cualificado para
proceder a la reparación del vehículo.

181
7
Información práctica

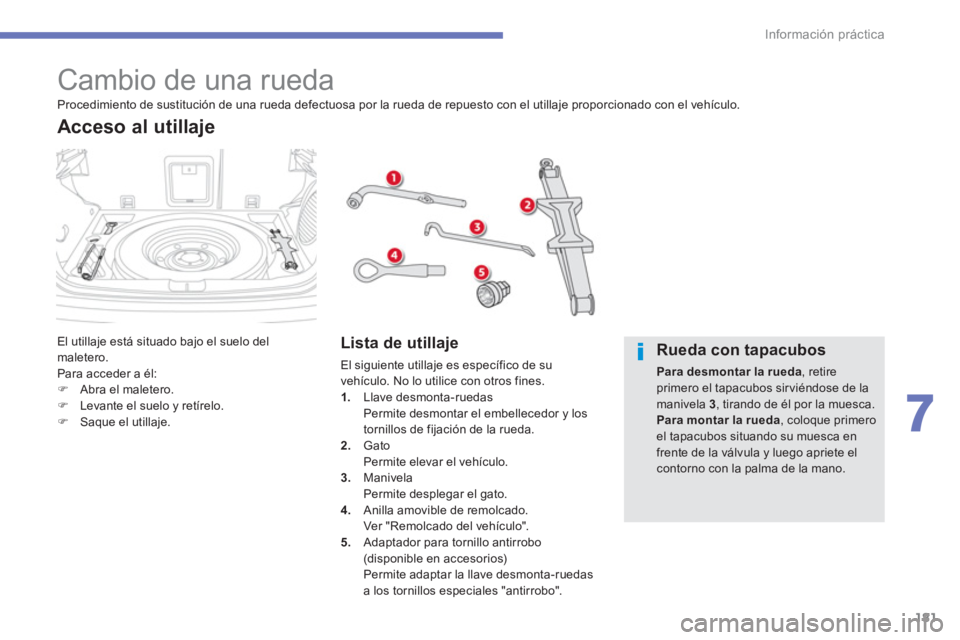

Cambio de una rueda

El utillaje está situado bajo el suelo del
maletero.
Para acceder a él:


)
Abra el maletero.

)
Levante el suelo y retírelo.

)
Saque el utillaje.


Acceso al utillaje


Lista de utillaje

El siguiente utillaje es específico de su
vehículo. No lo utilice con otros fines.


1.
Llave desmonta-ruedas
Permite desmontar el embellecedor y los
tornillos de fijación de la rueda.

2.
Gato
Permite elevar el vehículo.

3.
Manivela
Permite desplegar el gato.

4.
Anilla amovible de remolcado.
Ver "Remolcado del vehículo".

5.
Adaptador para tornillo antirrobo
(disponible en accesorios)
Permite adaptar la llave desmonta-ruedas
a los tornillos especiales "antirrobo".
Procedimiento de sustitución de una rueda defectuosa por la rueda de repuesto con el utillaje proporcionado con el vehículo.

Rueda con tapacubos


Para desmontar la rueda
, retire
primero el tapacubos sir viéndose de la
manivela 3
, tirando de él por la muesca.

Para montar la rueda
, coloque primero
el tapacubos situando su muesca en
frente de la válvula y luego apriete el
contorno con la palma de la mano.

182
Información práctica

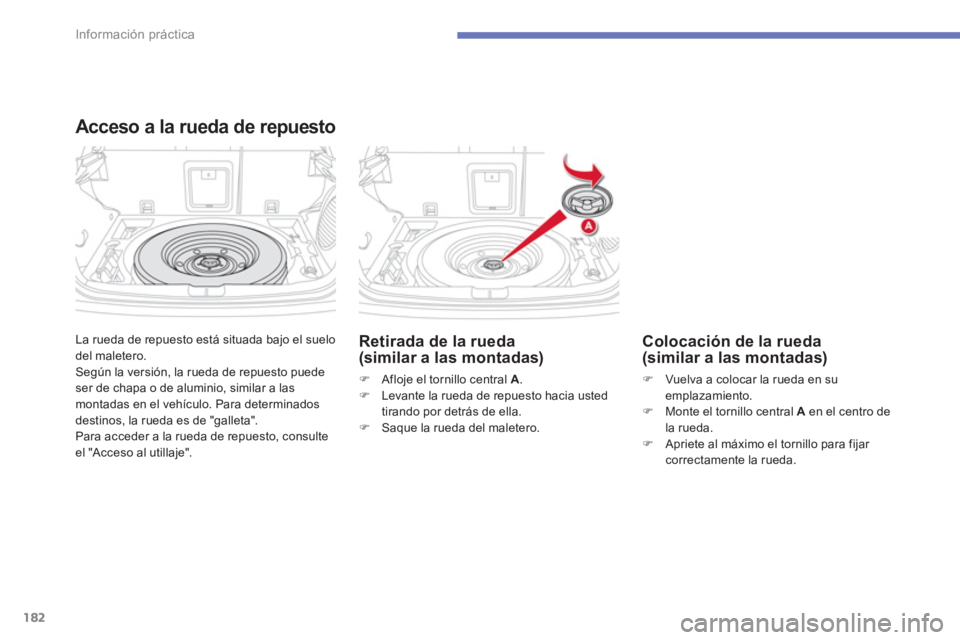

La rueda de repuesto está situada bajo el suelo
del maletero.
Según la versión, la rueda de repuesto puede
ser de chapa o de aluminio, similar a las
montadas en el vehículo. Para determinados
destinos, la rueda es de "galleta".
Para acceder a la rueda de repuesto, consulte
el "Acceso al utillaje".













Acceso a la rueda de repuesto


Retirada de la rueda
(similar a las montadas)


)
Afloje el tornillo central A
.

)
Levante la rueda de repuesto hacia usted
tirando por detrás de ella.

)
Saque la rueda del maletero.



Colocación de la rueda
(similar a las montadas)


)
Vuelva a colocar la rueda en su
emplazamiento.

)
Monte el tornillo central A
en el centro de
la rueda.

)
Apriete al máximo el tornillo para fijar
correctamente la rueda.
