2014 CITROEN C4 AIRCROSS Manuales de Empleo (in Spanish)

167
6
Seguridad




Asientos para niños recomendados por CITROËN



Grupo 0+: desde el nacimiento hasta 13 kg






L1


"RÖMER Baby-Safe Plus"
Se instala de espaldas al sentido de la marcha.


Grupo 1: de 9 a 18 kg






L2


"FAIR G 0/1 S ISOFIX"
Se instala en el sentido de la marcha, sin la base ISOFIX.
Cuenta con 6 posiciones de inclinación.




L3


"RÖMER Duo Plus ISOFIX"
Se instala en el sentido de la marcha.
Puede fijarse con el cinturón de seguridad.
Cuenta con 3 posiciones de inclinación. CITROËN propone una amplia gama de sillas infantiles que se fijan con un cinturón de seguridad
de tres puntos
:
Estos asientos también pueden
instalarse con las fijaciones ISOFIX
(ver páginas siguientes).

Siga las indicaciones de montaje
de la silla infantil que figuran en
las
instrucciones
de la propia silla.

168
Seguridad










Instalación de las sillas infantiles que se fi jan mediante el
cinturón de seguridad
Conforme a la reglamentación europea, esta tabla indica las posibilidades de instalación de las sillas infantiles fijadas mediante el cinturón de
seguridad y homologadas como universales (a) en función del peso del niño y de la plaza del vehículo.


Plaza



Peso del niño y edad orientativa




Inferior a 13 kg

(grupos 0 (b) y 0+)
Hasta 1 año aprox.

De 9 a 18 kg

(grupo 1)
De 1 a 3 años aprox.

De 15 a 25 kg

(grupo 2)
De 3 a 6 años aprox.

De 22 a 36 kg

(grupo 3)
De 6 a 10 años aprox.
Asiento del acompañante (c)
con el airbag activado

X



X



X



X


Asiento del acompañante (c)
con el airbag neutralizado

L1



L2, L3



X



X


Asientos traseros laterales
(fila 2) (d)

U



U



U



U


Asiento trasero central
(fila 2) (d)

L1



L2, L3



X



X

169
6
Seguridad

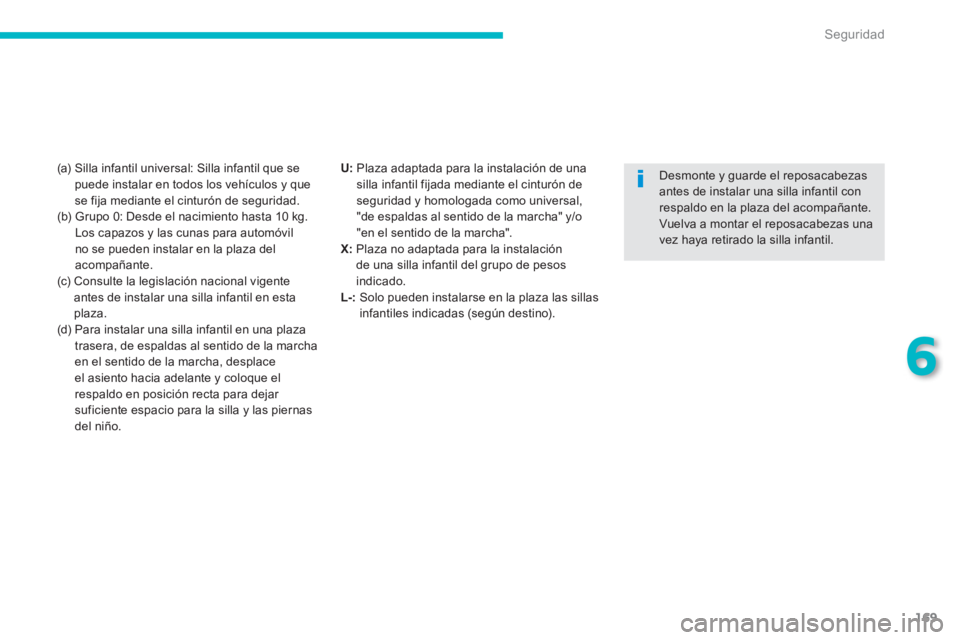

(a) Silla infantil universal: Silla infantil que se
puede instalar en todos los vehículos y que
se fija mediante el cinturón de seguridad.
(b) Grupo 0: Desde el nacimiento hasta 10 kg.
Los capazos y las cunas para automóvil
no se pueden instalar en la plaza del
acompañante.
(c) Consulte la legislación nacional vigente
antes de instalar una silla infantil en esta
plaza.
(d) Para instalar una silla infantil en una plaza
trasera, de espaldas al sentido de la marcha
en el sentido de la marcha, desplace
el asiento hacia adelante y coloque el
respaldo en posición recta para dejar
suficiente espacio para la silla y las piernas
del niño.
Desmonte y guarde el reposacabezas
antes de instalar una silla infantil con
respaldo en la plaza del acompañante.
Vuelva a montar el reposacabezas una
vez haya retirado la silla infantil.
U:
Plaza adaptada para la instalación de una
silla infantil fijada mediante el cinturón de
seguridad y homologada como universal,
"de espaldas al sentido de la marcha" y/o
"en el sentido de la marcha".

X:
Plaza no adaptada para la instalación
de una silla infantil del grupo de pesos
indicado.

L-:
Solo pueden instalarse en la plaza las sillas
infantiles indicadas (según destino).

170
Seguridad

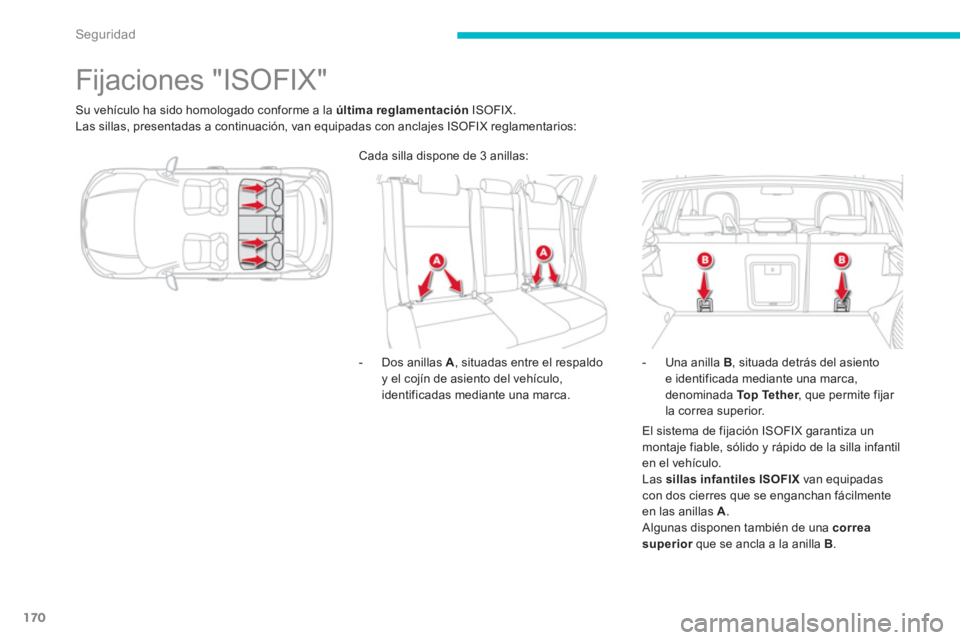

Fijaciones "ISOFIX"

Su vehículo ha sido homologado conforme a la última reglamentación
ISOFIX.
Las sillas, presentadas a continuación, van equipadas con anclajes ISOFIX reglamentarios:


- Dos anillas A
, situadas entre el respaldo
y el cojín de asiento del vehículo,
identificadas mediante una marca.
- Una anilla B
, situada detrás del asiento
e identificada mediante una marca,
denominada To p Te t h e r
, que permite fijar
la correa superior.
El sistema de fijación ISOFIX garantiza un
montaje fiable, sólido y rápido de la silla infantil
en el vehículo.
Las sillas infantiles ISOFIX
van equipadas
con dos cierres que se enganchan fácilmente
en las anillas A
.
Algunas disponen también de una correa
superior
que se ancla a la anilla B
. Cada silla dispone de 3 anillas:

171
6
Seguridad

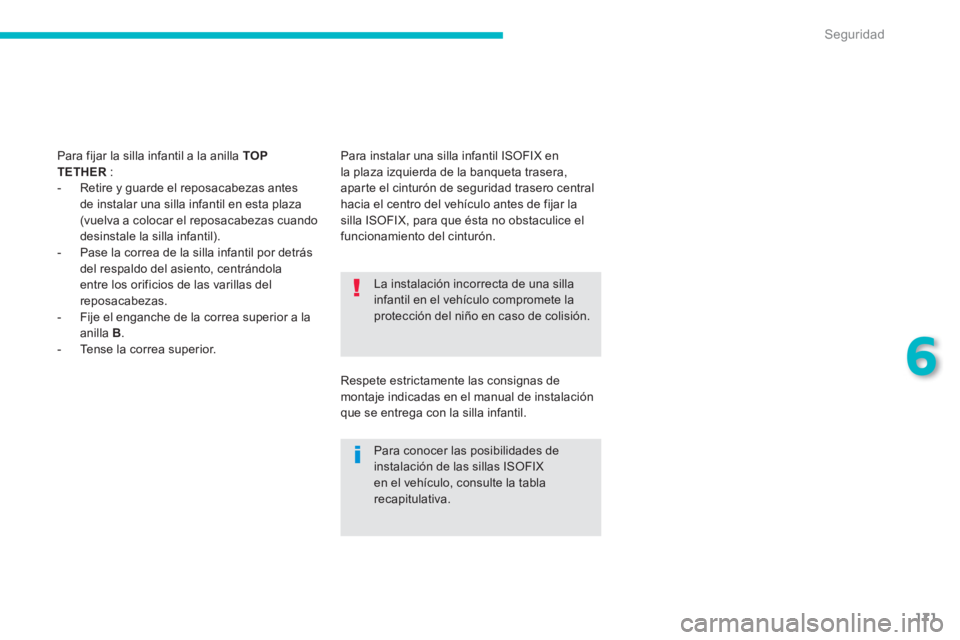

La instalación incorrecta de una silla
infantil en el vehículo compromete la
protección del niño en caso de colisión.
Para conocer las posibilidades de
instalación de las sillas ISOFIX
en el vehículo, consulte la tabla
recapitulativa. Para fijar la silla infantil a la anilla TOP
TETHER
:


- Retire y guarde el reposacabezas antes
de instalar una silla infantil en esta plaza
(vuelva a colocar el reposacabezas cuando
desinstale la silla infantil).

- Pase la correa de la silla infantil por detrás
del respaldo del asiento, centrándola
entre los orificios de las varillas del
reposacabezas.

- Fije el enganche de la correa superior a la
anilla B
.

- Tense la correa superior. Para instalar una silla infantil ISOFIX en
la plaza izquierda de la banqueta trasera,
aparte el cinturón de seguridad trasero central
hacia el centro del vehículo antes de fijar la
silla ISOFIX, para que ésta no obstaculice el
funcionamiento del cinturón.
Respete estrictamente las consignas de
montaje indicadas en el manual de instalación
que se entrega con la silla infantil.

172
Seguridad

















Asientos infantiles ISOFIX recomendados por CITROËN

Estos asientos infantiles también pueden utilizarse en las plazas no equipadas con anclajes ISOFIX.
En ese caso, es obligatorio fijar la silla infantil al asiento del vehículo con el cinturón de seguridad de tres puntos.

Siga las indicaciones de montaje del asiento infantil que figuran en las instrucciones
del
fabricante
de la propia silla

.

CITROËN le ofrece una gama de asientos infantiles recomendados que se fijan con los anclajes ISOFIX.


Grupo 0+: hasta 13 kg




IL1


RÖMER Baby- Safe plus y su base Baby- Safe plus ISOFIX


Se instala de espaldas al sentido de la marcha con una base ISOFIX que se fija a las anillas A
.
La base cuenta con una pata de apoyo de altura regulable.


IL2


FAIR G 0/1 S y su base RWF ISOFIX




Se instala de espaldas al sentido de la marcha con una base ISOFIX que se fija a las anillas A
.
La base cuenta con una pata de apoyo.
Dispone de 6 posiciones de inclinación.
Esta configuración está reser vada a los niños con un peso inferior a 13 kg.

173
6
Seguridad


Grupo 1: de 9 a 18 kg




IL3


RÖMER Duo Plus ISOFIX





Se instala en el sentido de la marcha.
Se fija a las anillas A
y a la anilla B
, denominada TOP TETHER,
con una correa superior.
Dispone de 3 posiciones de inclinación.


IL4


FAIR G 0/1 S y su base FWF ISOFIX





Se instala de espaldas al sentido de la marcha con una base ISOFIX que se fija a las anillas A
.
La base cuenta con una pata de apoyo.
Dispone de 6 posiciones de inclinación.
Esta configuración es adecuada para los niños con un peso superior a 13 kg.
Estos asientos infantiles también pueden utilizarse en las plazas no equipadas con anclajes ISOFIX.
En ese caso, es obligatorio fijar la silla infantil al asiento del vehículo con el cinturón de seguridad de tres puntos.

Siga las indicaciones de montaje del asiento infantil que figuran en las instrucciones
del
fabricante
de la propia silla

.

174
Seguridad

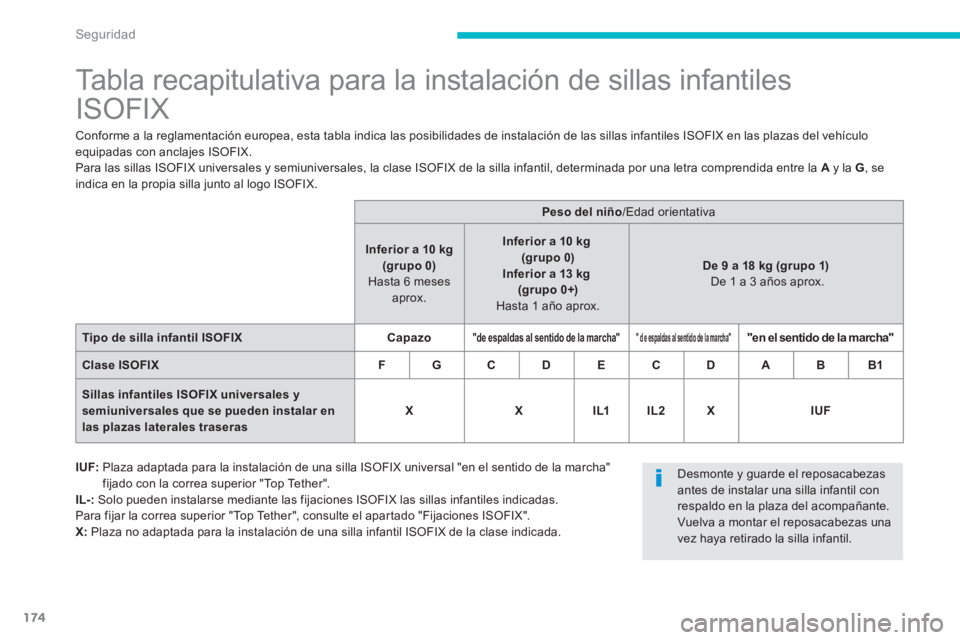

Tabla recapitulativa para la instalación de sillas infantiles
ISOFIX
Conforme a la reglamentación europea, esta tabla indica las posibilidades de instalación de las sillas infantiles ISOFIX en las plazas del vehículo
equipadas con anclajes ISOFIX.
Para las sillas ISOFIX universales y semiuniversales, la clase ISOFIX de la silla infantil, determinada por una letra comprendida entre la A
y la G
, se
indica en la propia silla junto al logo ISOFIX.




Peso del niño
/Edad orientativa


Inferior a 10 kg
(grupo 0)

Hasta 6 meses
aprox.

Inferior a 10 kg
(grupo 0)
Inferior a 13 kg
(grupo 0+)

Hasta 1 año aprox.


De 9 a 18 kg (grupo 1)

De 1 a 3 años aprox.



Tipo de silla infantil ISOFIX



Capazo





"de espaldas al sentido de la marcha"



"
d
e espaldas al sentido de la marcha"




"en el sentido de la marcha"



Clase ISOFIX



F



G



C



D



E



C



D



A



B



B1




Sillas infantiles ISOFIX universales y
semiuniversales que se pueden instalar en

las plazas laterales traseras



X



X



IL1



IL2



X



IUF



IUF:
Plaza adaptada para la instalación de una silla ISOFIX universal "en el sentido de la marcha"
fijado con la correa superior "Top Tether".

IL-:
Solo pueden instalarse mediante las fijaciones ISOFIX las sillas infantiles indicadas.
Para fijar la correa superior "Top Tether", consulte el apartado "Fijaciones ISOFIX".

X:
Plaza no adaptada para la instalación de una silla infantil ISOFIX de la clase indicada.
Desmonte y guarde el reposacabezas
antes de instalar una silla infantil con
respaldo en la plaza del acompañante.
Vuelva a montar el reposacabezas una
vez haya retirado la silla infantil.
