2014 CITROEN C4 AIRCROSS Instrukcja obsługi (in Polish)

183
7
Informacje praktyczne

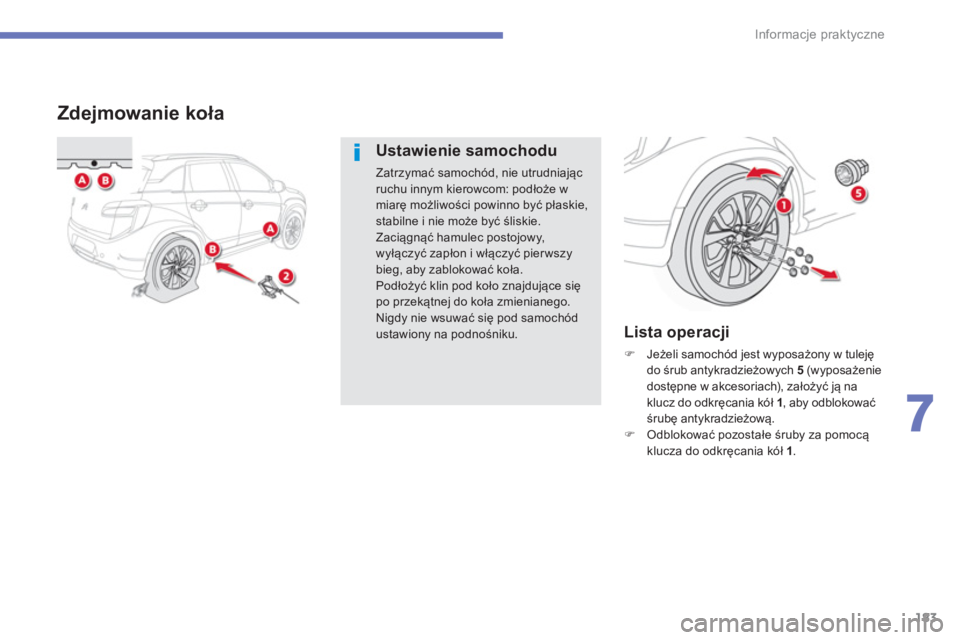

Zdejmowanie koła


Ustawienie samochodu

Zatrzymać samochód, nie utrudniając
ruchu innym kierowcom: podłoże w
miarę możliwości powinno być płaskie,
stabilne i nie może być śliskie.
Zaciągnąć hamulec postojowy,
wyłączyć zapłon i włączyć pierwszy
bieg, aby zablokować koła.
Podłożyć klin pod koło znajdujące się
po przekątnej do koła zmienianego.
Nigdy nie wsuwać się pod samochód
ustawiony na podnośniku.


Lista operacji



)
Jeżeli samochód jest wyposażony w tuleję
do śrub antykradzieżowych 5
(wyposażenie
dostępne w akcesoriach), założyć ją na
klucz do odkręcania kół 1
, aby odblokować
śrubę antykradzieżową.

)
Odblokować pozostałe śruby za pomocą
klucza do odkręcania kół 1
.

184
Informacje praktyczne

)

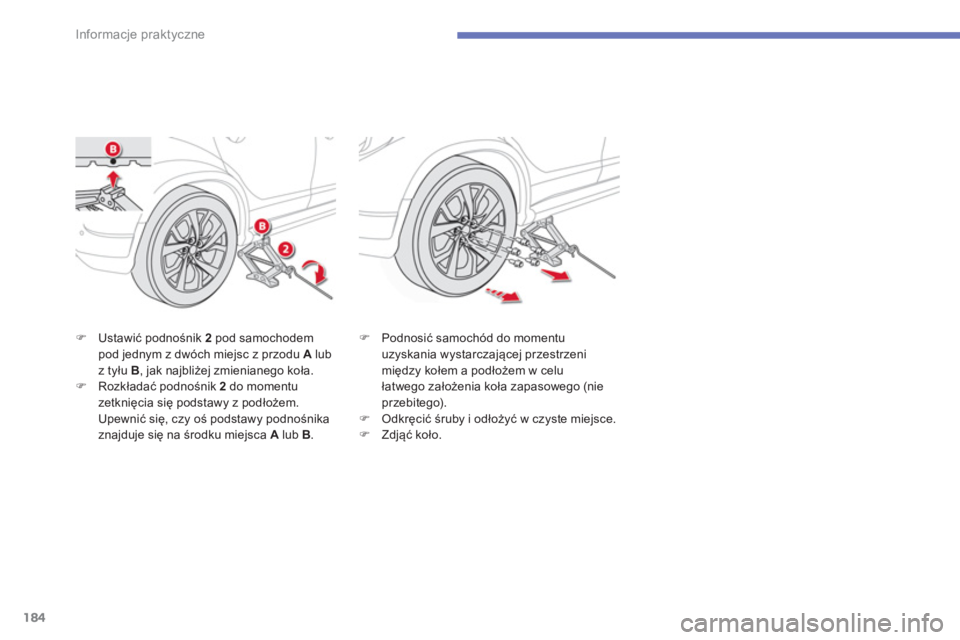

Ustawić podnośnik 2
pod samochodem
pod jednym z dwóch miejsc z przodu A
lub
z tyłu B
, jak najbliżej zmienianego koła.

)
Rozkładać podnośnik 2
do momentu
zetknięcia się podstawy z podłożem.
Upewnić się, czy oś podstawy podnośnika
znajduje się na środku miejsca A
lub B
.
)
Podnosić samochód do momentu
uzyskania wystarczającej przestrzeni
między kołem a podłożem w celu
łatwego założenia koła zapasowego (nie
przebitego).

)
Odkręcić śruby i odłożyć w czyste miejsce.

)
Zdjąć koło.

185
7
Informacje praktyczne

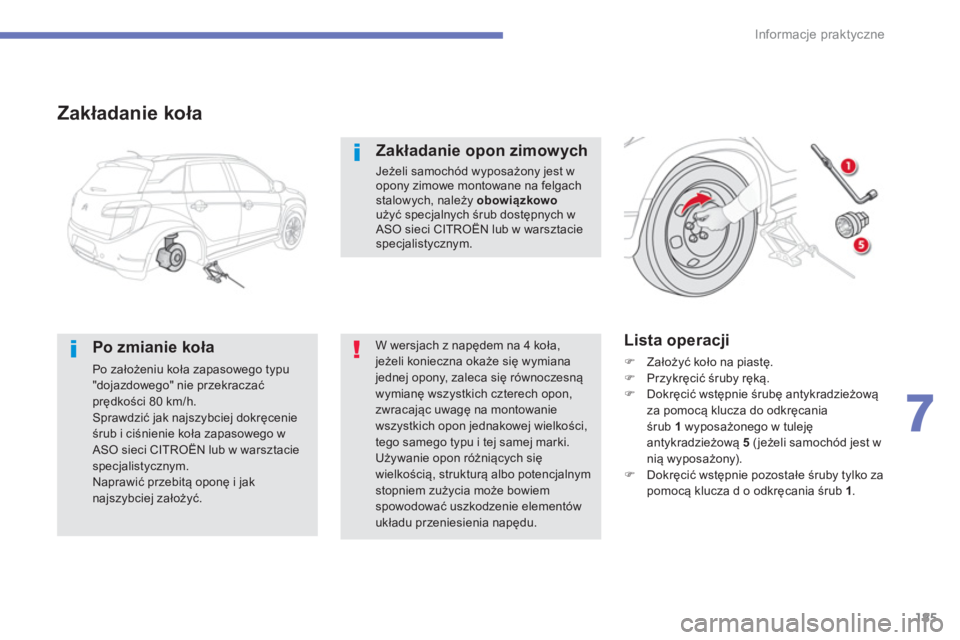

Zakładanie koła


Po zmianie koła

Po założeniu koła zapasowego typu
"dojazdowego" nie przekraczać
prędkości 80 km/h.
Sprawdzić jak najszybciej dokręcenie
śrub i ciśnienie koła zapasowego w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Naprawić przebitą oponę i jak
najszybciej założyć.


Lista operacji



)
Założyć koło na piastę.

)
Przykręcić śruby ręką.

)
Dokręcić wstępnie śrubę antykradzieżową
za pomocą klucza do odkręcania
śrub 1
wyposażonego w tuleję
antykradzieżową 5
(jeżeli samochód jest w
nią wyposażony).

)
Dokręcić wstępnie pozostałe śruby tylko za
pomocą klucza d o odkręcania śrub 1
.


Zakładanie opon zimowych

Jeżeli samochód wyposażony jest w
opony zimowe montowane na felgach
stalowych, należy obowiązkowo

użyć specjalnych śrub dostępnych w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.


W wersjach z napędem na 4 koła,
jeżeli konieczna okaże się wymiana
jednej opony, zaleca się równoczesną
wymianę wszystkich czterech opon,
zwracając uwagę na montowanie
wszystkich opon jednakowej wielkości,
tego samego typu i tej samej marki.
Używanie opon różniących się
wielkością, strukturą albo potencjalnym
stopniem zużycia może bowiem
spowodować uszkodzenie elementów
układu przeniesienia napędu.

186
Informacje praktyczne

)

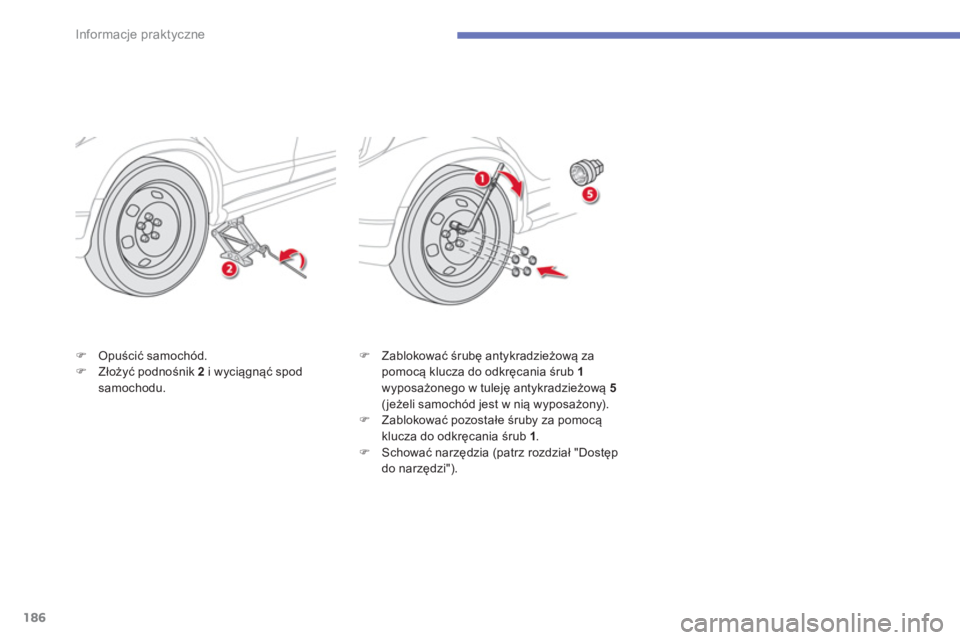

Opuścić samochód.

)
Złożyć podnośnik 2
i wyciągnąć spod
samochodu.
)
Zablokować śrubę antykradzieżową za
pomocą klucza do odkręcania śrub 1

wyposażonego w tuleję antykradzieżową 5

(jeżeli samochód jest w nią wyposażony).

)
Zablokować pozostałe śruby za pomocą
klucza do odkręcania śrub 1
.

)
Schować narzędzia (patrz rozdział "Dostęp
do narzędzi").

187
7
Informacje praktyczne
W celu uzyskania dodatkowych informacji
o łańcuchach śniegowych należy
skontaktować się z siecią CITROËN lub z
warsztatem specjalistycznym.

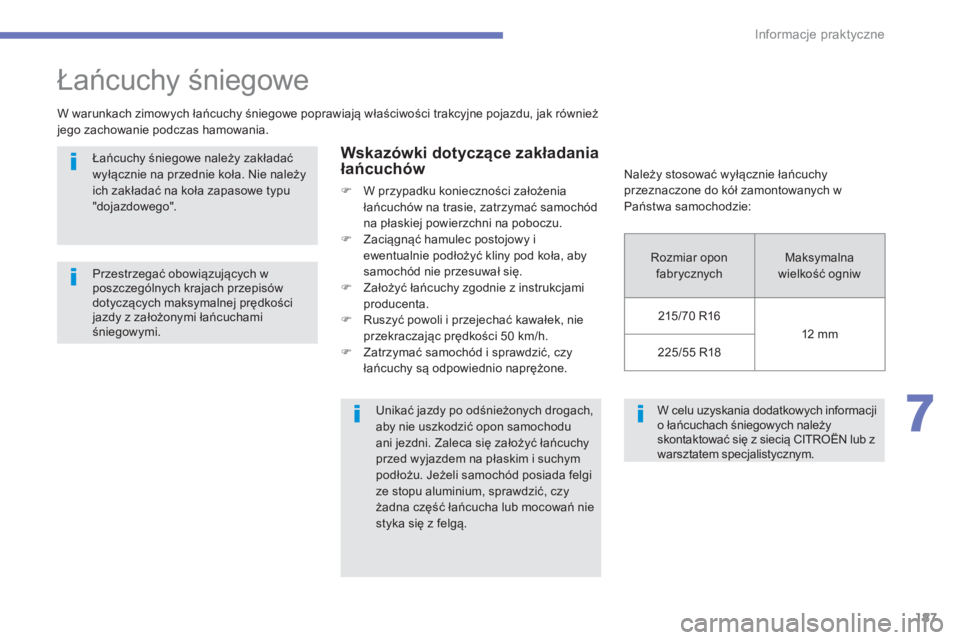

Łańcuchy śniegowe


W warunkach zimowych łańcuchy śniegowe poprawiają właściwości trakcyjne pojazdu, jak również
jego zachowanie podczas hamowania.

Wskazówki dotyczące zakładania
łańcuchów



)
W przypadku konieczności założenia
łańcuchów na trasie, zatrzymać samochód
na płaskiej powierzchni na poboczu.

)
Zaciągnąć hamulec postojowy i
ewentualnie podłożyć kliny pod koła, aby
samochód nie przesuwał się.

)
Założyć łańcuchy zgodnie z instrukcjami
producenta.

)
Ruszyć powoli i przejechać kawałek, nie
przekraczając prędkości 50 km/h.

)
Zatrzymać samochód i sprawdzić, czy
łańcuchy są odpowiednio naprężone.

Łańcuchy śniegowe należy zakładać
wyłącznie na przednie koł
a. Nie należy
ich zakładać na koła zapasowe typu
"dojazdowego".

Przestrzegać obowiązujących w
poszczególnych krajach przepisów
dotyczących maksymalnej prędkości
jazdy z założonymi łańcuchami
śniegowymi.

Unikać jazdy po odśnieżonych drogach,
aby nie uszkodzić opon samochodu
ani jezdni. Zaleca się założyć łańcuchy
przed wyjazdem na płaskim i suchym
podłożu. Jeżeli samochód posiada felgi
ze stopu aluminium, sprawdzić, czy
żadna część łańcucha lub mocowań nie
styka się z felgą.


Należy stosować wyłącznie łańcuchy
przeznaczone do kół zamontowanych w
Państwa samochodzie:
Rozmiar opon
fabrycznych Maksymalna
wielkość ogniw
215/70 R16
12 mm
225/55 R18

188
Informacje praktyczne

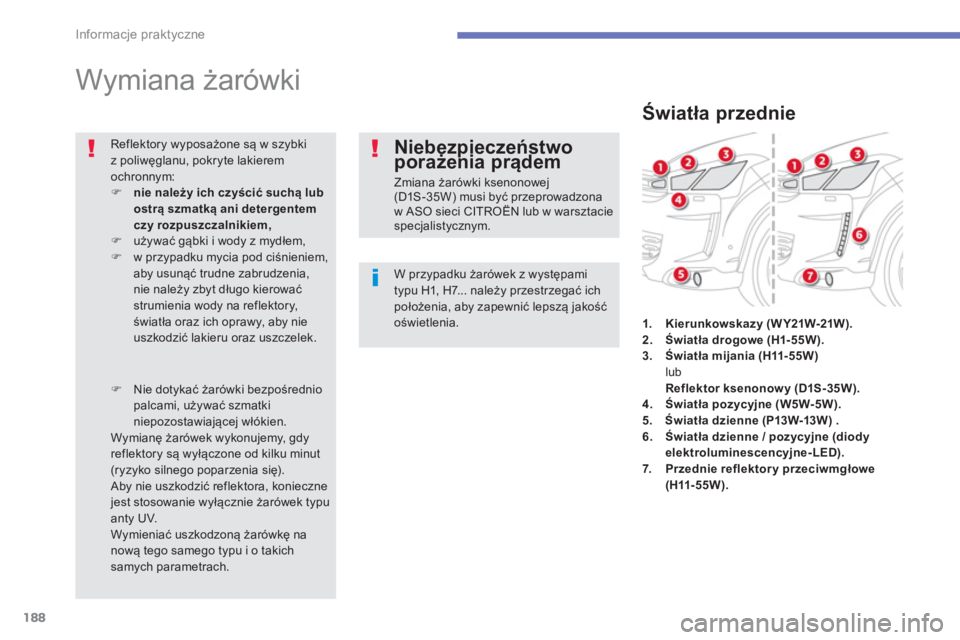

Wymiana żarówki


W przypadku żarówek z występami
typu H1, H7... należy przestrzegać ich
położenia, aby zapewnić lepszą jakość
oświetlenia. Reflektory wyposażone są w szybki
z poliwęglanu, pokryte lakierem
ochronnym:


)
nie należy ich czyścić suchą lub
ostrą szmatką ani detergentem

czy rozpuszczalnikiem,


)
używać gąbki i wody z mydłem,

)
w przypadku mycia pod ciśnieniem,
aby usunąć trudne zabrudzenia,
nie należy zbyt długo kierować
strumienia wody na reflektory,
światła oraz ich oprawy, aby nie
uszkodzić lakieru oraz uszczelek.



)
Nie dotykać żarówki bezpośrednio
palcami, używa
ć szmatki
niepozostawiającej włókien.
Wymianę żarówek wykonujemy, gdy
reflektory są wyłączone od kilku minut
(ryzyko silnego poparzenia się).
Aby nie uszkodzić reflektora, konieczne
jest stosowanie wyłącznie żarówek typu
anty UV.
Wymieniać uszkodzoną żarówkę na
nową tego samego typu i o takich
samych parametrach.


Niebezpieczeństwo
porażenia prądem

Zmiana żarówki ksenonowej
(D1S-35W) musi być przeprowadzona
w ASO sieci CITROËN lub w warsztacie
specjalistycznym.


Światła przednie









































1.
Kierunkowskazy
( W Y21W-21W ).


2.
Światła drogowe (H1- 55W).


3.
Światła mijania (H11- 55W)

lub
Reflektor ksenonow y (D1S-35W).


4.
Światła pozycyjne (W5W- 5W).


5.
Światła dzienne
(P13W-13W )
.


6.
Światła dzienne / pozycyjne (diody
elektroluminescencyjne-LED).


7.
Przednie reflektory
przeciwmgłowe

(H11-55W).

189
7
Informacje praktyczne

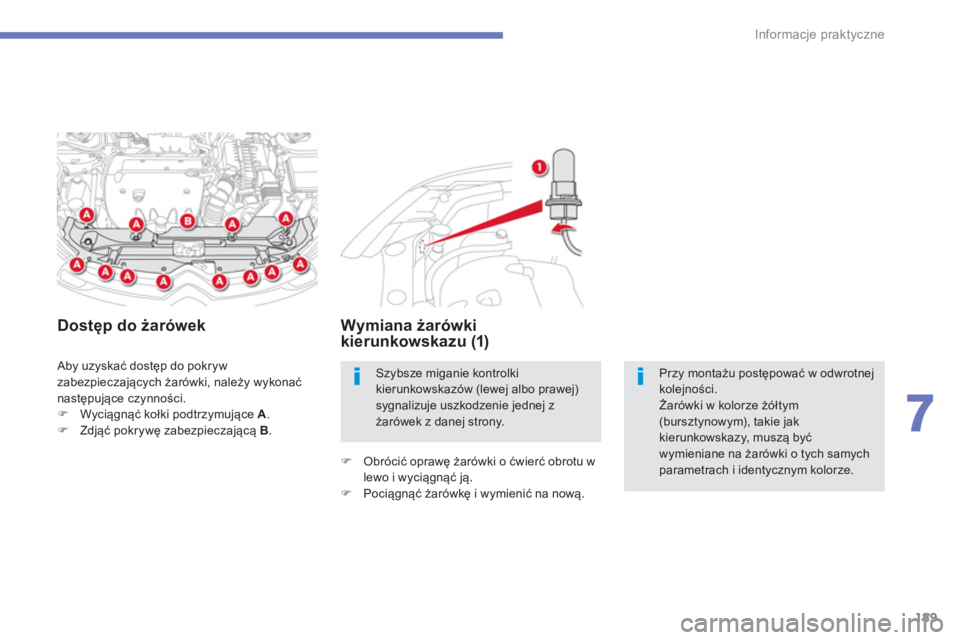

Aby uzyskać dostęp do pokryw
zabezpieczających żarówki, należy wykonać
następujące czynności.


)
Wyciągnąć kołki podtrzymujące A
.

)
Zdjąć pokrywę zabezpieczającą B
.










Dostęp do żarówek












Wymiana żarówki
kierunkowskazu (1)


)
Obrócić oprawę żarówki o ćwierć obrotu w
lewo i wyciągnąć ją.

)
Pociągnąć żarówkę i wymienić na nową. Szybsze miganie kontrolki
kierunkowskazów (lewej albo prawej)
sygnalizuje uszkodzenie jednej z
żarówek z danej strony. Przy montażu postępować w odwrotnej
kolejności.
Żarówki w kolorze żółtym
(bursztynowym), takie jak
kierunkowskazy, muszą być
wymieniane na żarówki o tych samych
parametrach i identycznym kolorze.

190
Informacje praktyczne

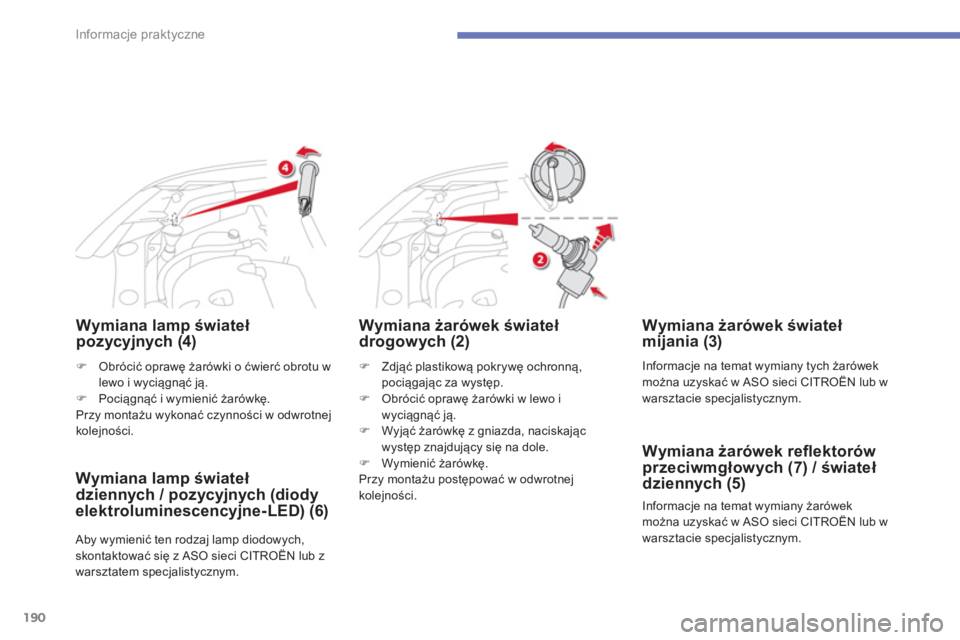

Wymiana lamp świateł
pozycyjnych (4)


)
Zdjąć plastikową pokrywę ochronną,
pociągając za występ.

)
Obrócić oprawę żarówki w lewo i
wyciągnąć ją.

)
Wyjąć żarówkę z gniazda, naciskając
występ znajdujący się na dole.

)
Wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.









Wymiana żarówek świateł
drogowych (2)


)
Obrócić oprawę żarówki o ćwierć obrotu w
lewo i wyciągnąć ją.

)
Pociągnąć i wymienić żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności.


Wymiana lamp świateł
dziennych / pozycyjnych (diody
elektroluminescencyjne-LED) (6)
Aby wymienić ten rodzaj lamp diodowych,
skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.









Wymiana żarówek świateł
mijania (3)
Informacje na temat wymiany tych żarówek
można uzyskać w ASO sieci CITROËN lub w
warsztacie specjalistycznym.

Informacje na temat wymiany żarówek
można uzyskać w ASO sieci CITROËN lub w
warsztacie specjalistycznym.












Wymiana żarówek refl ektorów
przeciwmgłowych (7) / świateł
dziennych (5)
